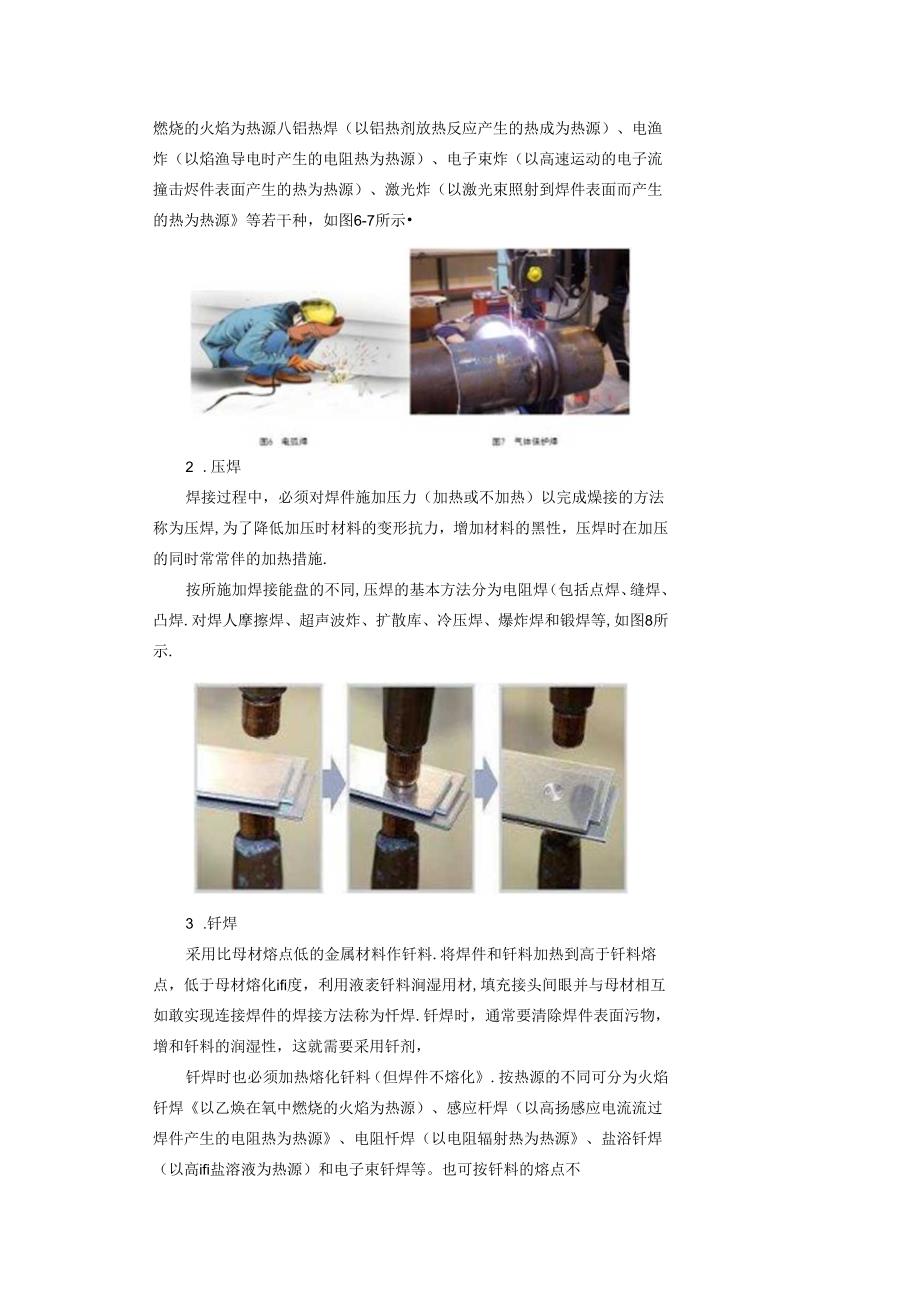

1、燃烧的火焰为热源八铝热焊(以铝热剂放热反应产生的热成为热源)、电渔炸(以焰渔导电时产生的电阻热为热源)、电子束炸(以高速运动的电子流撞击烬件表面产生的热为热源)、激光炸(以激光束照射到焊件表面而产生的热为热源等若干种,如图6-7所示2 .压焊焊接过程中,必须对焊件施加压力(加热或不加热)以完成燥接的方法称为压焊,为了降低加压时材料的变形抗力,增加材料的黑性,压焊时在加压的同时常常伴的加热措施.按所施加焊接能盘的不同,压焊的基本方法分为电阻焊(包括点焊、缝焊、凸焊.对焊人摩擦焊、超声波炸、扩散库、冷压焊、爆炸焊和锻焊等,如图8所示.3 .钎焊采用比母材熔点低的金属材料作钎料.将焊件和钎料加热到高

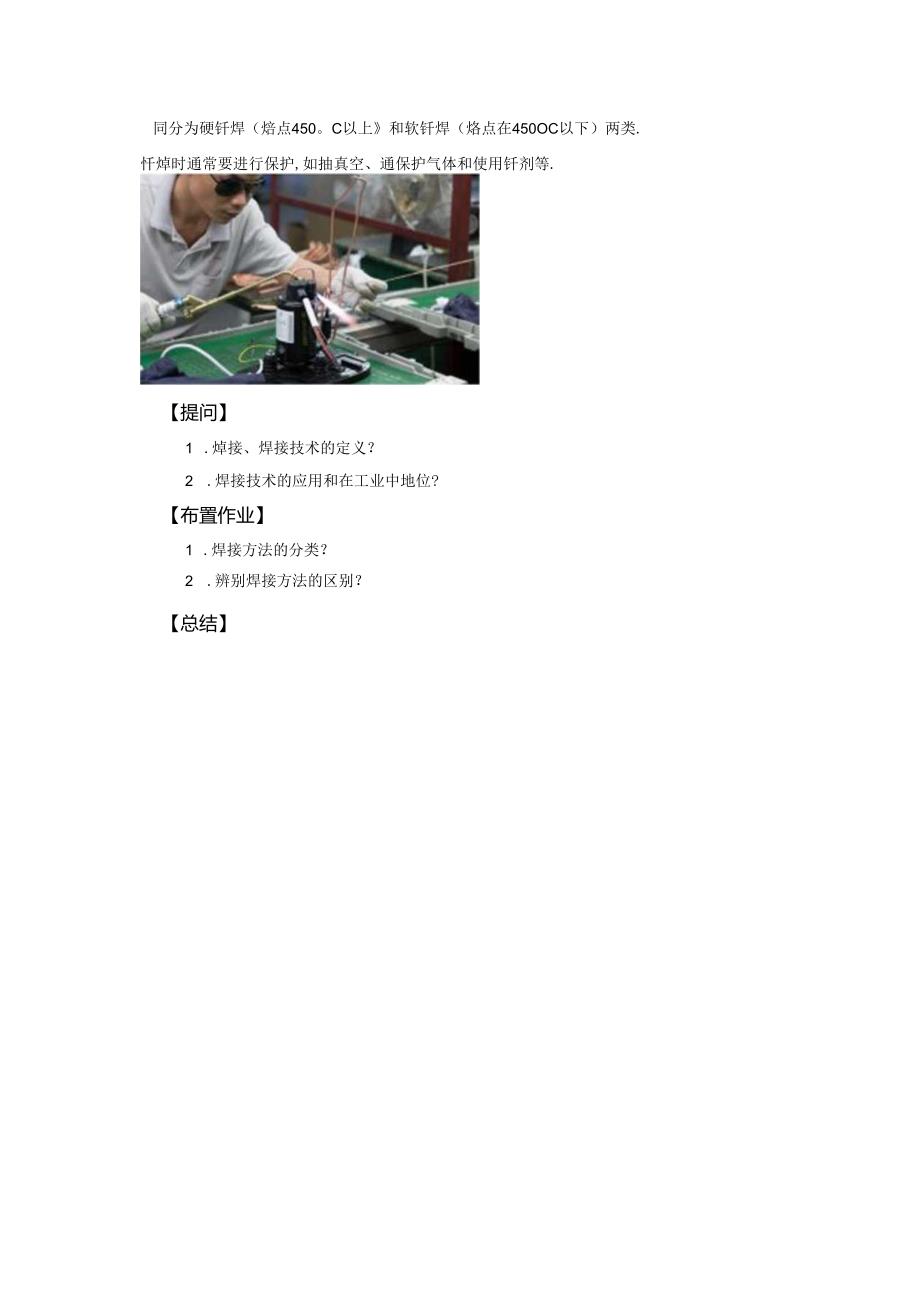

2、于钎料熔点,低于母材熔化ifi度,利用液袤钎料涧湿用材,填充接头间眼并与母材相互如敢实现连接焊件的焊接方法称为忏焊.钎焊时,通常要清除焊件表面污物,增和钎料的润湿性,这就需要采用钎剂,钎焊时也必须加热熔化钎料(但焊件不熔化.按热源的不同可分为火焰钎焊以乙焕在氧中燃烧的火焰为热源)、感应杆焊(以高扬感应电流流过焊件产生的电阻热为热源、电阻忏焊(以电阻辐射热为热源、盐浴钎焊(以高ifi盐溶液为热源)和电子束钎焊等。也可按钎料的熔点不同分为硬钎焊(焙点450。C以上和软钎焊(烙点在450OC以下)两类.忏焯时通常要进行保护,如抽真空、通保护气体和使用钎剂等.【提问】1 .焯接、焊接技术的定义?2 .

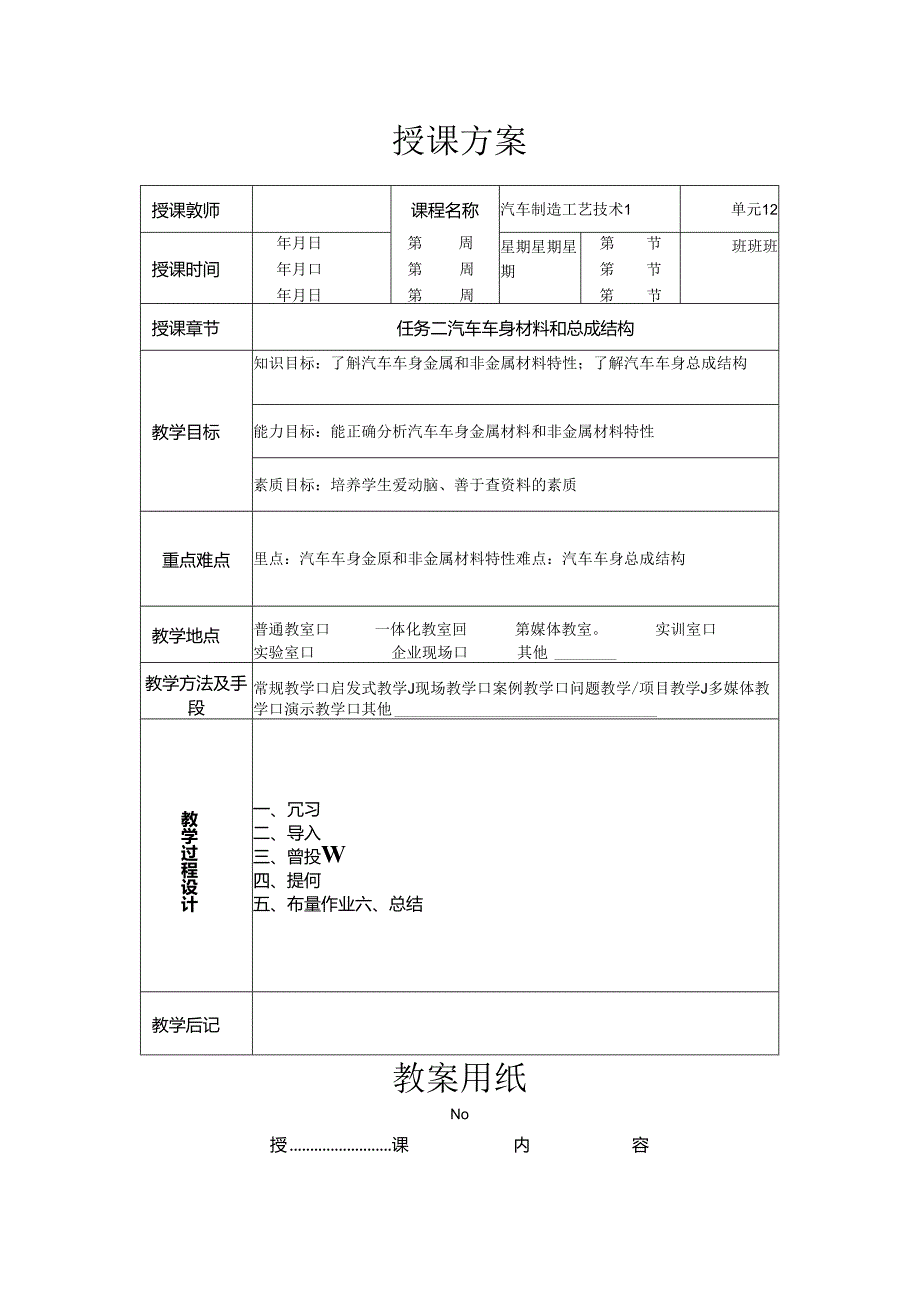

3、焊接技术的应用和在工业中地位?【布置作业】1 .焊接方法的分类?2 .辨别焊接方法的区别?【总结】授课方案授课敦师课程名称汽车制造工艺技术1单元12授课时间年月日年月口年月日第周第周第周星期星期星期第节笫节笫节班班班授课章节任务二汽车车身材料和总成结构教学目标知识目标:了斛汽车车身金属和非金属材料特性;了解汽车车身总成结构能力目标:能正确分析汽车车身金属材料和非金属材料特性素质目标:培养学生爱动脑、善于查资料的素质重点难点里点:汽车车身金原和非金属材料特性难点:汽车车身总成结构教学地点普通教室口一体化教室回第媒体教室。实训室口实验室口企业现场口其他教学方法及手段常规教学口启发式教学J现场教学口
4、案例教学口问题教学/项目教学J多媒体教学口演示教学口其他教学过程设计一、冗习二、导入三、曾投W四、提何五、布量作业六、总结教学后记教案用纸No授课内容任务二汽车车身材料和总成结构【复习】1 .焊接的定义?2 .焊接方法的分类?【导入】汽车车身所使用的主要材料为佥瓜,约占车身总的出的99.5%,11前市场上的主流车型使用的金同以钢材为主,个别中高级轿车的个别前蛊件采用铝合金材料.讲到车身材料,就涉及一个车身安全的话时.大家普遍认为车身使用的钢板越斗,乍身的安全系数就越高,仅从专业的角度及发展的眼光来看,二者并非存在绝时的必然联系。一个典型的例子是在20世纪80年代,轿车上普遗采用2mm厚的钢材,
5、但当时的车身赧撞结果显示,安全性能并不高。进入到21世纪初至今,轿车上普遍采用0.8-1.5mm惇的板材,同时,在各项碰撞被测中我现越来越好.究其原因,汽车破撞安全性与车身结构设计的关系十分密切.优秀的结构设计往往能弊确保车身碰撞过程中对乘员的保护效果,随着材料技术的进步,金属材料的延展性、抗拉性得到进一步提高,关键部件的刚性也得到进一步提高,一系列新技术的应用使得车身上钢材得以M薄并提高了安全性,如图I所示.S140MPaBAWttISO-240MPnAMWtf260300MPa*flUKWMi320-420MPaZigOMauwr4)按一个焊接冏期完成的焊点数不同,可分为单点式(如常用的D
6、N2系列点焊机)、双点式和多点式(如汽车制造专用的DNI3系列多头点停机5)按焊机安装形式的不同,可分为固定式点焊机、移动式点煤机Hl悬挂式点焊机,3 .焊钿电阻点焊设备在汽车生产中主要分两类:悬挂式点焊焊机和机器人点焊设备,悬挂式点焊焊机由用用、蜉机变压器、焊机控制零、水冷却系统、气动加压系统和悬挂装置等部分组成,根据墀鞅的动作分为X型与C盘两种;机器人点焊设得主要由点焊控制器、焊钳(包括阻煤变压器)及水、电、气等辅助部分祖成,悬挂焊是采用工件不动,焊锁移动的爆接方式,主要用于焊接股固定式焊机不能或不便焊接的低碳钢、低合金阳、不快钢、皱层钢、板材及阳钢.而灯接机器人则采用肉钳和工件都运动的焊
7、接方式,其自动化和劳动强度都得到了很大的改观,所以焊接机器人在现代工业生产中得到了广泛的应用,特别是在汽车生产中应用尤为广泛。(1)煤钳楼述点焊机的焊钳由定焊臂、动焊臂、定电极、动电极、机体、悬臂、手柄、焊接后动开关、气缸和辅助行程开关等组成,如图4-18所示.焊机主要分为X型和C型.X型悬挂炸机的焊褥能像剪刀一样张开和闭合.该类炸机适用于尺寸大且焊接位喉深大的工件焊接,其常用焊曾长度有33Omm.420mm、500mins600min,长可达1200mm,特殊的还可定制.C型悬拄焊机静止的焊臂似1.状,另一焊寓垂直.于1.型坪骨的短边,两条焊铸构成的包困圈在没有闭合时像字母“C”因此而得名.
