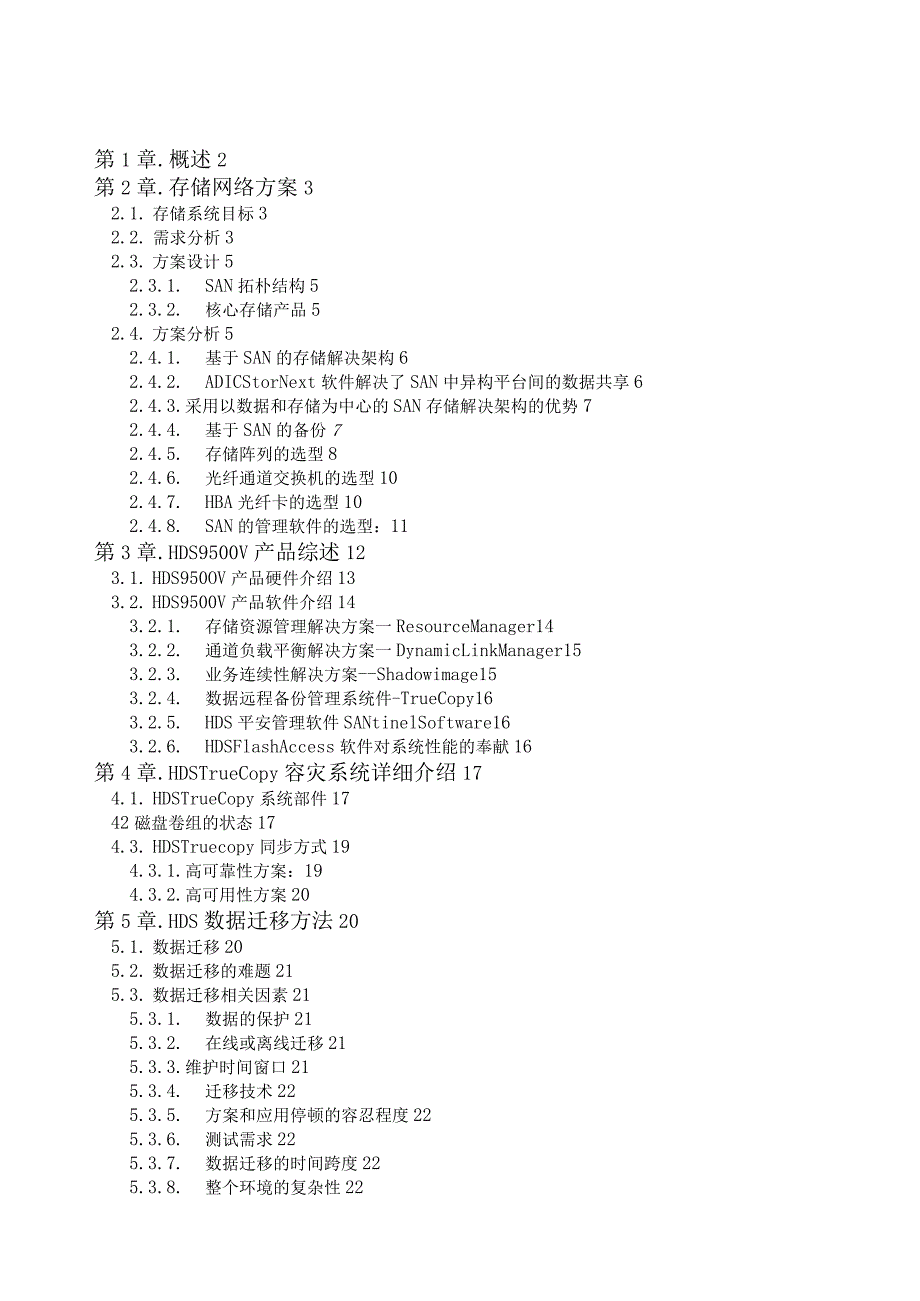

1、第1章.概述2第2章.存储网络方案32.1. 存储系统目标32.2. 需求分析32.3. 方案设计52.3.1. SAN拓朴结构52.3.2. 核心存储产品52.4. 方案分析52.4.1. 基于SAN的存储解决架构62.4.2. ADICStorNext软件解决了SAN中异构平台间的数据共享62.4.3. 采用以数据和存储为中心的SAN存储解决架构的优势72.4.4. 基于SAN的备份72.4.5. 存储阵列的选型82.4.6. 光纤通道交换机的选型102.4.7. HBA光纤卡的选型102.4.8. SAN的管理软件的选型：11第3章.HDS9500V产品综述123.1. HDS950OV

2、产品硬件介绍133.2. HDS9500V产品软件介绍143.2.1. 存储资源管理解决方案一ResourceManager143.2.2. 通道负载平衡解决方案一DynamicLinkManager153.2.3. 业务连续性解决方案-Shadowimage153.2.4. 数据远程备份管理系统件-TrueCopy163.2.5. HDS平安管理软件SANtinelSoftware163.2.6. HDSFlashAccess软件对系统性能的奉献16第4章.HDSTrueCopy容灾系统详细介绍174.1. HDSTrueCopy系统部件1742磁盘卷组的状态174.3. HDSTrueco

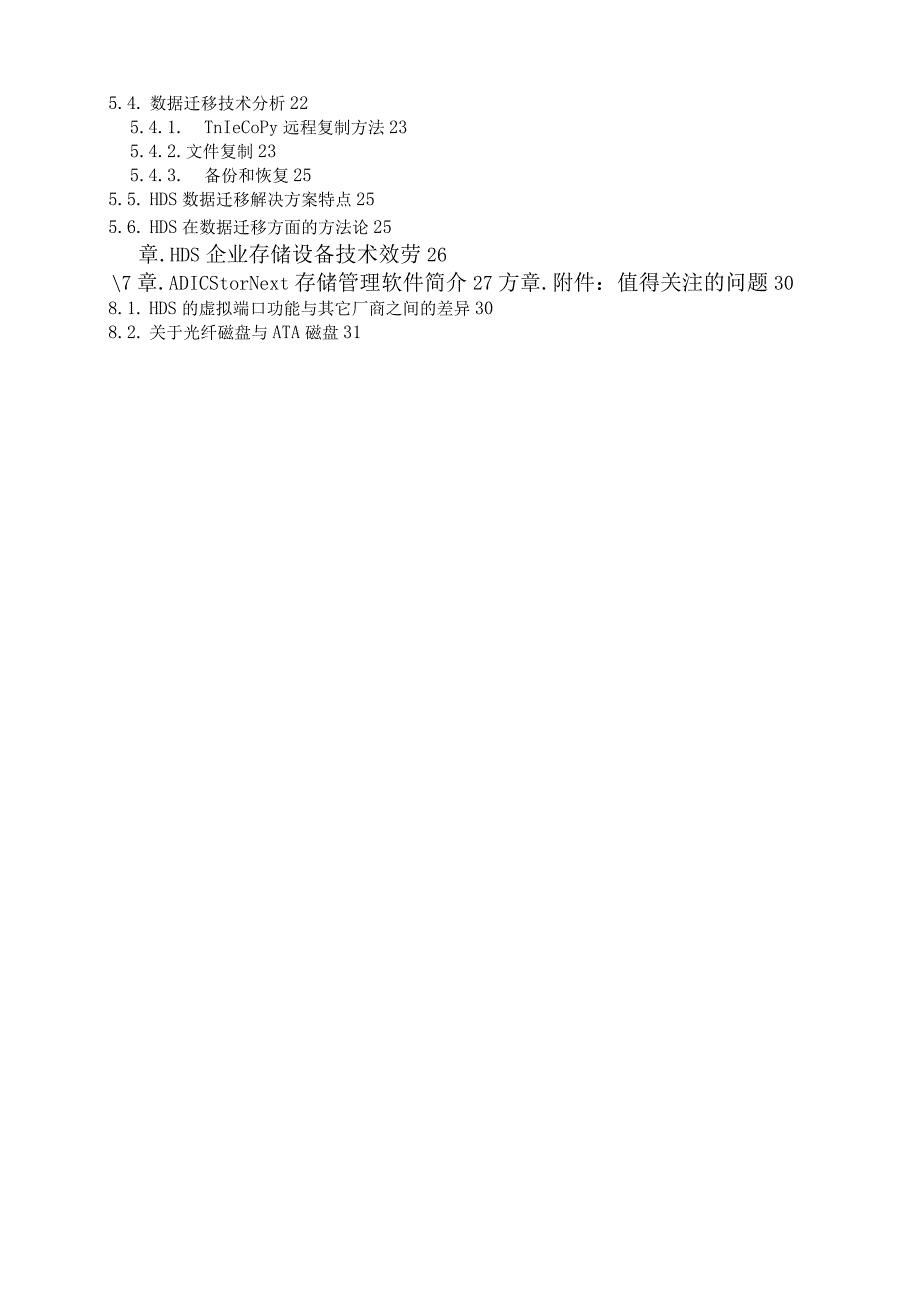

3、py同步方式194.3.1. 高可靠性方案：194.3.2. 高可用性方案20第5章.HDS数据迁移方法205.1. 数据迁移205.2. 数据迁移的难题215.3. 数据迁移相关因素215.3.1. 数据的保护215.3.2. 在线或离线迁移215.3.3. 维护时间窗口215.3.4. 迁移技术225.3.5. 方案和应用停顿的容忍程度225.3.6. 测试需求225.3.7. 数据迁移的时间跨度225.3.8. 整个环境的复杂性225.4. 数据迁移技术分析225.4.1. TnIeCoPy远程复制方法235.4.2. 文件复制235.4.3. 备份和恢复255.5. HDS数据迁移解决

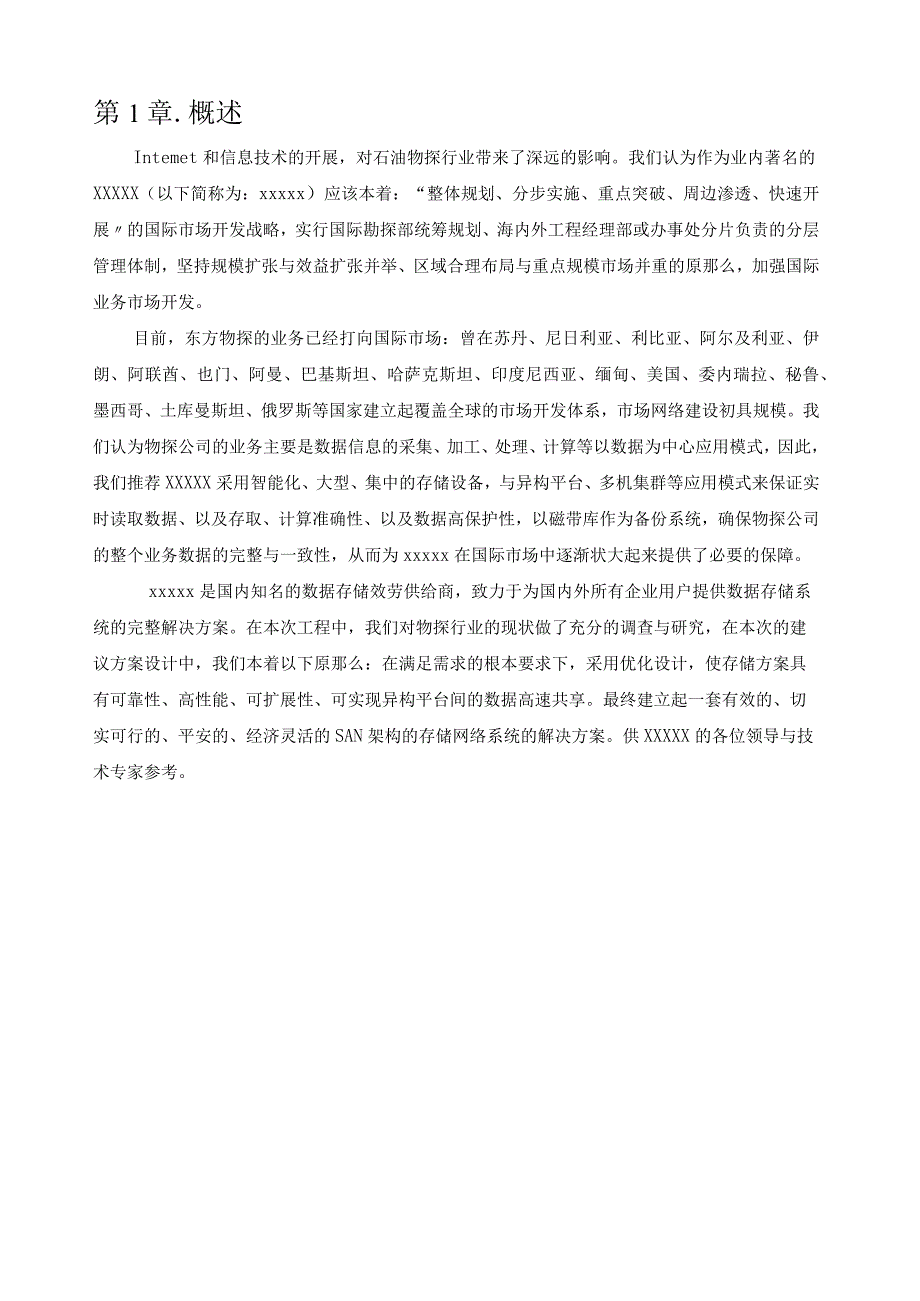

4、方案特点255.6. HDS在数据迁移方面的方法论25章.HDS企业存储设备技术效劳267章.ADICStorNext存储管理软件简介27方章.附件：值得关注的问题308.1. HDS的虚拟端口功能与其它厂商之间的差异308.2. 关于光纤磁盘与ATA磁盘31第1章.概述Intemet和信息技术的开展，对石油物探行业带来了深远的影响。我们认为作为业内著名的XXXXX（以下简称为：xxxxx）应该本着：“整体规划、分步实施、重点突破、周边渗透、快速开展的国际市场开发战略，实行国际勘探部统筹规划、海内外工程经理部或办事处分片负责的分层管理体制，坚持规模扩张与效益扩张并举、区域合理布局与重点规模市场

5、并重的原那么，加强国际业务市场开发。目前，东方物探的业务已经打向国际市场：曾在苏丹、尼日利亚、利比亚、阿尔及利亚、伊朗、阿联酋、也门、阿曼、巴基斯坦、哈萨克斯坦、印度尼西亚、缅甸、美国、委内瑞拉、秘鲁、墨西哥、土库曼斯坦、俄罗斯等国家建立起覆盖全球的市场开发体系，市场网络建设初具规模。我们认为物探公司的业务主要是数据信息的采集、加工、处理、计算等以数据为中心应用模式，因此，我们推荐XXXXX采用智能化、大型、集中的存储设备，与异构平台、多机集群等应用模式来保证实时读取数据、以及存取、计算准确性、以及数据高保护性，以磁带库作为备份系统，确保物探公司的整个业务数据的完整与一致性，从而为xxxxx在

6、国际市场中逐渐状大起来提供了必要的保障。xxxxx是国内知名的数据存储效劳供给商，致力于为国内外所有企业用户提供数据存储系统的完整解决方案。在本次工程中，我们对物探行业的现状做了充分的调查与研究，在本次的建议方案设计中，我们本着以下原那么：在满足需求的根本要求下，采用优化设计，使存储方案具有可靠性、高性能、可扩展性、可实现异构平台间的数据高速共享。最终建立起一套有效的、切实可行的、平安的、经济灵活的SAN架构的存储网络系统的解决方案。供XXXXX的各位领导与技术专家参考。第2章.存储网络方案本方案是针对XXXXX存储网络工程的需求而提出的。我们XXXXX人员在充分考虑XXXXX存储网络工程的技

7、术要求和其IT系统开展的前提下提出的，其中包括存储系统建议方案介绍和方案优点分析。2.1.存储系统目标网络存储系统的规划和建设，也为XXXXX的数据中心（IDe）的建设打下根底。根据XXXXX的应用需求，拟组建一个SAN架构的存储网络系统，以较经济的方式建成适应多种业务、非常稳定可靠的存储系统，满足现在及未来对存储容量、性能的要求。存储系统应采用先进、成熟的技术和优良的系统设计，使系统在整体上具有很快的响应速度和更高的数据带宽，可长时间承受大量用户极高的访问频率和访问速度。在系统设计中，应切合东方公司的实际应用，将不同应用、不同特点的数据均存储在大型集中的的存储设备中，使整个存储系统具有高可靠

8、性、异构平台共享、高性价比、可扩展、易管理、易使用、性能优良等一系列优势，并能平滑地升级扩展，很好地适应数据存储技术的开展，满足东方公司的中长期开展的数据存储需求。由于存储系统要求高，投入大，实施复杂，很多存储产品目前尚无统一的行业标准，有一定的技术风险，要求存储系统集成商提供切实可行的成熟方案或相关的参考案例。2.2.需求分析在考虑XXXXX业务现状、管理体制、经营水平和人力资源状况等实际情况的根底上，XXXXX认真分析了XXXXX存储网络工程的未来开展规划，以及该该行业网络系统存贮根底的建设，认为存储系统的建设应着眼于提高存储的技术水平，有方案、分阶段地实现具备完善备份和容灾系统的存储业务

9、平台。XXXXX针对东方公司对SAN（存储区域网络）的要求及网络状况，认为首先需要解决数据存储的系统多样性和零散性，建议采用智能化的海量存储及利用，备份系统采用原有的磁带库，其益处如下：使用智能化的高速海量存储系统，可以提供足够的数据存储空间，采用冗余硬件、RAID技术以及动态备用磁盘提供高数据完整性，存储系统本身的高速缓存CACHE功能提高数据的读写速度，从而增强系统处理交易的总体性能。提供高可靠性的数据存放，通过存储系统的可靠性设计以及磁盘镜像、RAID技术，保证存储介质内数据的可靠性。较高的外部共享磁盘容量，存储设备的最大磁盘容量都可到达几十个TB。根据存储数据量需求，可配置可用容量,供

10、数据存储使用，随着数据量增大，将来可以扩充磁盘数目增加容量。可在以后的升级系统上继续使用，做到很好的投资保护。选用产品支持连接多平台主机系统（包括SUN、IBM、SGI、DEC、LINUX、WlNDoWS等），充分适应将来主机升级到更高档次效劳器、或增加新的主机平台系统,对于存储系统的要求，防止了系统升级时需要重新购置存储设备的投资。高效而可靠的磁盘阵列和备份系统，利用SAN的特点实现高速平安的数据备份，保证恢复数据的可用性和完整性，并可用于将来建立远程灾难备份中心，实现数据异地备份。在发生灾难事故时，通过将应用系统切换到灾难备份中心主机，保证系统能够继续运行，对外效劳不会中断。可利用存储软件

11、进行多个镜像备份，利用备份软件通过生产数据卷的镜像备份卷，提供快速拷贝，可实现以下功能：缩短备份时间。系统管理员可在镜像备份卷脱离生产卷以后，通过备份机挂接镜像备份卷，进行磁带/磁盘备份，在磁带/磁盘备份完成之后，再将镜像备份卷与生产卷重新同步。这样，备份由原来的磁带拷贝变成镜像备份卷脱离生产卷的操作，使系统真正实现7*24小时对外效劳。实时数据采集。测试需要使用实时数据时，把镜像备份卷与生产卷脱离，然后挂接到开发机供测试使用。在完成测试后，将该备份卷与生产卷重新进行镜像，使备份卷与生产卷同步，可提供下次测试使用。这样进行的实时数据采集不会影响系统的运行，可在任意时间点进行。减少分布存储处理的

12、管理本钱，由于目前需要将每个业务子系统都使用SAN中的集中存储设备，因此可减少每个系统都需要工程师进行管理，从而减少了管理本钱和管理工作量。考虑到SAN的存储整合实施需求，将存储设备集中存放在中心机房，与各应用效劳器整合,不仅需要将各种平台主机系统（包括SUN、IBM、SGIDEC、LINUX、WINDOWS等）接入SAN网络中，而且需要实现异构平台间数据的高速文件共享，并有多主机系统的集群应用，目前需要提供128节点的LINUX集群应用。在备份系统中，需要能够做到LANFREE以及SERVERLESS,以提高整体应用性能、数据的高保护性。总之，当工程完成后，XXXXX的应用系统应具有一个能够

13、符合未来开展（包括业务和技术）的可靠的根底构架。信息的可用性、可靠性、可管理性、系统的可扩展性和灵活性将大大提高，以满足目前及未来的业务开展及科学管理的需要。2.3.方案设计根据对XXXXX的系统需求的分析，我们XXXXX提供了一套适合于XXXXX存储系统设计的初步解决方案。从XXXXX的做法中我们看到，实施全球化战略，是现实开展的趋势，是进一步进行改革开放和结构调整的迫切要求。随着世界经济开展进程的加快，一个全球性的社会大生产网络正在形成，跨国公司在世界经济活动中的突出作用将日益显现。有权威人士日前指出，在物探行业中，牢固树立“以找油找气为己任的思想，紧紧抓住地球物理勘探技术进步这个龙头，坚

14、持技术创新，加强经营管理，提供优质效劳，最大限度的减少油田公司的勘探风险。无论勘探工程价格到位与否，都要做到“三个不降低（技术和装备的投入不降低、作业质量的标准不降低、HSE的管理标准不降低）；“三个满意（效劳质量满意、管理工作满意、队伍建设满意）；“三个放心（让集团公司放心、让股份公司放心、让油田分公司放心），这是与会代表达成的共识。从上述权威人士所述的“三个不降低中可见，技术和装备的投入占据首要位置。物探的业务、作业、应用、计算等数据信息均存储在存储系统中，由此可见存储系统的重要性。2.3.1.SAN拓朴结构2.3.2.核心存储产品存储系统：HDS9580（系统缓存8GB,存储容量42TB

15、）光纤通道交换机：BrocadeSilkworm3800（16口）文件共享软件：DICStorNextFS备份软件:VeritasNetBackup2.4.方案分析在XXXXX的存储方案中，我们推荐日立数据系统公司的HDS9580V企业级智能存储系统作为数据存储的核心平台，该存储系统所有的部件均采用了冗余设计，整个存储系统不存在单点故障；其中HDS958OV配置42TB裸容量、8个2Gbs高速光纤主机接口和8GB支持镜像写的高速缓存。HDS9580V通过4条2Gbs光缆与128节点的LINUX集群系统（含4个I/O节点），形成一个8Gbps的带宽，确保该128节点的集群系统的常规计算处理和精细

16、计算处理业务的高效、稳定地运行，从而保证业务的持续稳定的运行。整个应用系统是一个复杂的、多平台的综合应用系统，建议采用集中的大型智能的存储设备，将异构平台的众多主机系统均可通过光纤通道交换机接入SAN,其光纤通道交换机通过4条2Gbs共8Gbs的带宽，确保异构平台的多主机均通过SAN的光纤通道交换机来访问核心存储系统，通过ADlCStorNextManagementSuite软件实现异构平台文件的高速共享（通过光纤通道共享），解决了XXXXX的异构平台间的数据交换、数据共享的问题，采用大型智能的存储系统最大程度的减少了用户的管理，在核心的存储系统数据在最大程度上确实了数据的一致性。2.4.L基于SAN的存
