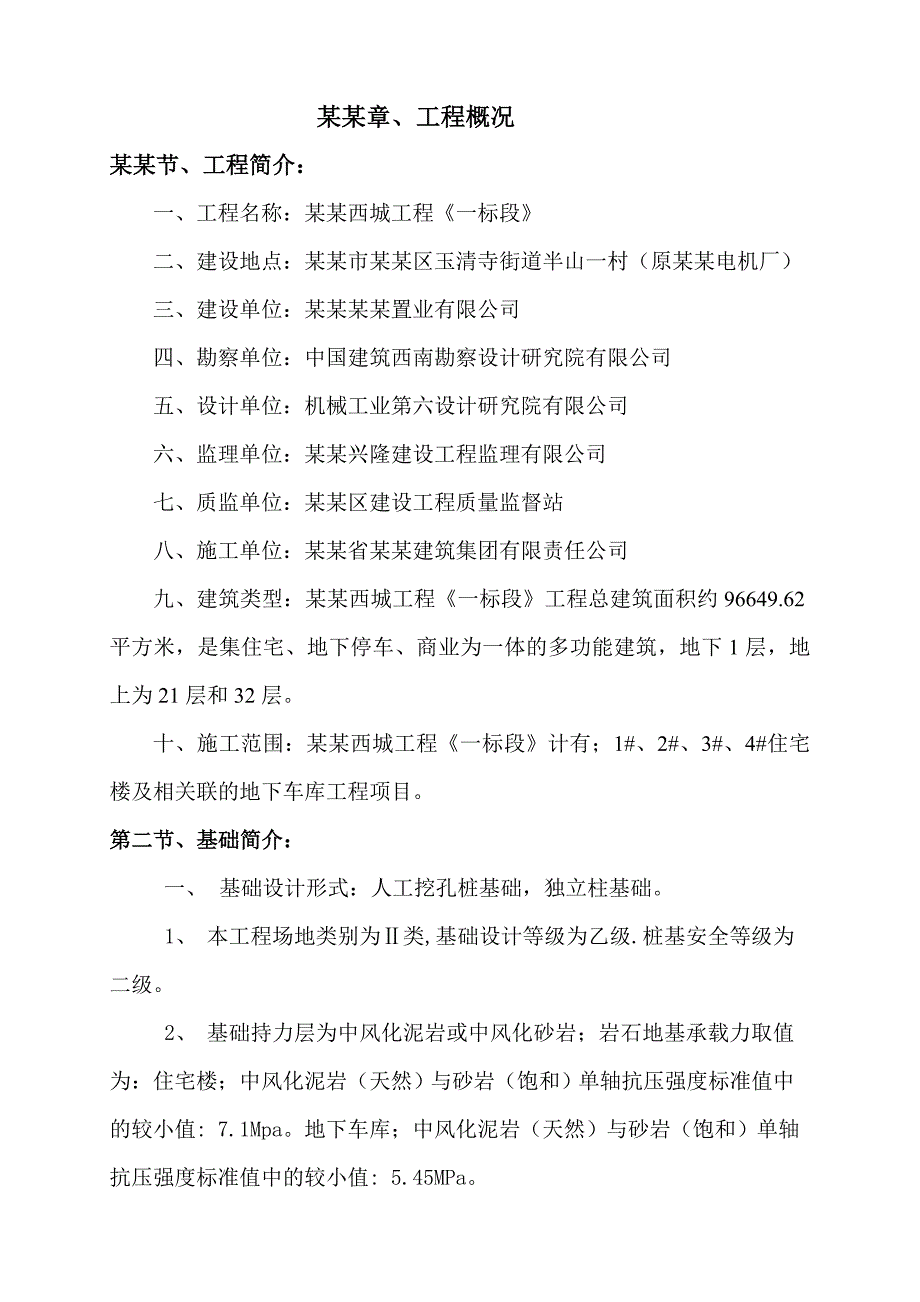

1、 某某章、工程概况某某节、工程简介：一、工程名称：某某西城工程一标段二、建设地点：某某市某某区玉清寺街道半山一村（原某某电机厂）三、建设单位：某某某某置业有限公司四、勘察单位：中国建筑西南勘察设计研究院有限公司 五、设计单位：机械工业第六设计研究院有限公司六、监理单位：某某兴隆建设工程监理有限公司七、质监单位：某某区建设工程质量监督站八、施工单位：某某省某某建筑集团有限责任公司九、建筑类型：某某西城工程一标段工程总建筑面积约96649.62平方米，是集住宅、地下停车、商业为一体的多功能建筑，地下1层，地上为21层和32层。十、施工范围：某某西城工程一标段计有；1#、2#、3#、4#住宅楼及相关

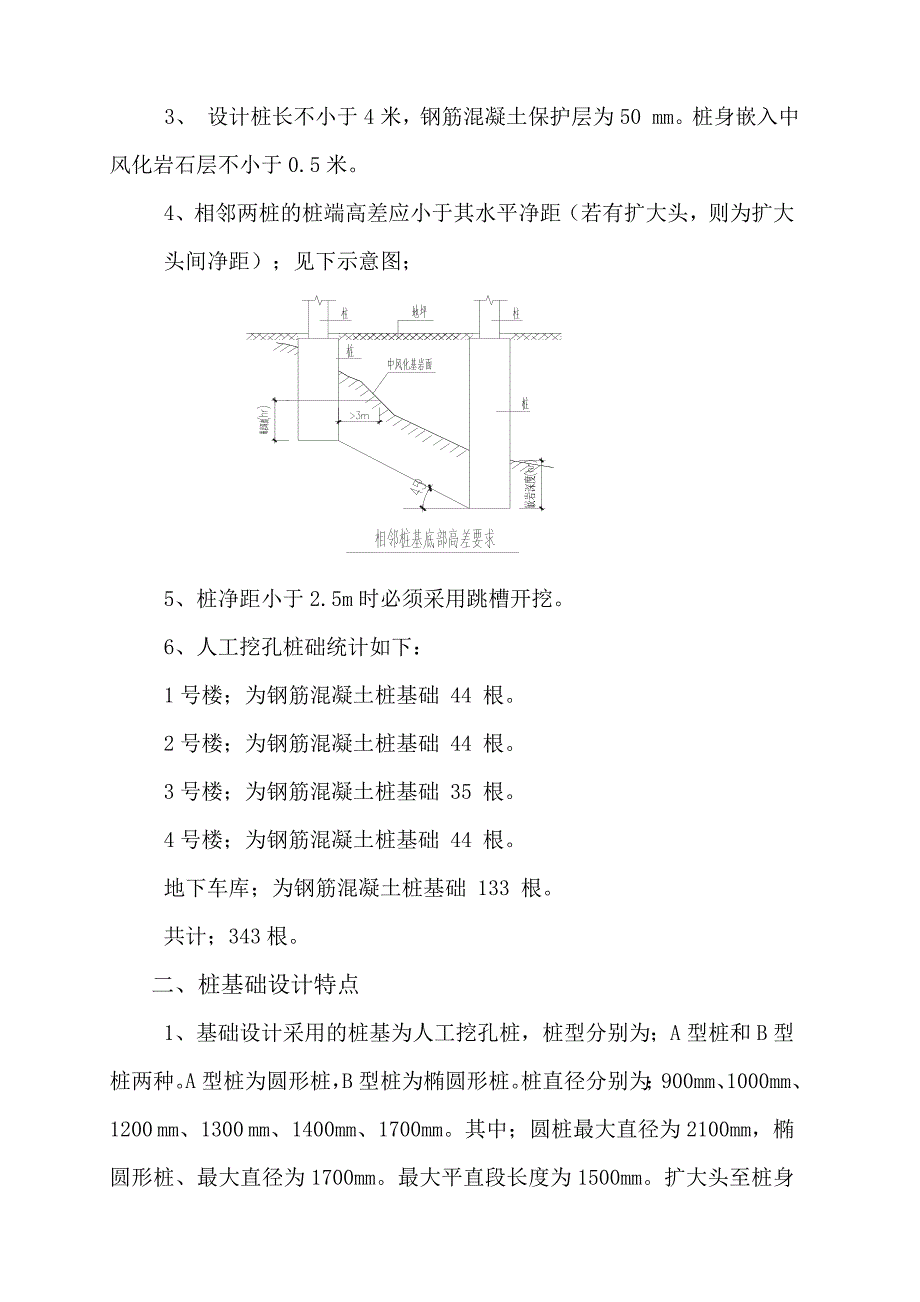

2、联的地下车库工程项目。第二节、基础简介：一、 基础设计形式：人工挖孔桩基础，独立柱基础。1、 本工程场地类别为类,基础设计等级为乙级.桩基安全等级为二级。2、 基础持力层为中风化泥岩或中风化砂岩；岩石地基承载力取值为：住宅楼；中风化泥岩（天然）与砂岩（饱和）单轴抗压强度标准值中的较小值: 7.1Mpa。地下车库；中风化泥岩（天然）与砂岩（饱和）单轴抗压强度标准值中的较小值: 5.45MPa。3、 设计桩长不小于4米，钢筋混凝土保护层为50 mm。桩身嵌入中风化岩石层不小于0.5米。4、相邻两桩的桩端高差应小于其水平净距（若有扩大头，则为扩大头间净距）；见下示意图；5、桩净距小于2.5m时必须采

3、用跳槽开挖。6、人工挖孔桩础统计如下：1号楼；为钢筋混凝土桩基础 44 根。2号楼；为钢筋混凝土桩基础 44 根。3号楼；为钢筋混凝土桩基础 35 根。4号楼；为钢筋混凝土桩基础 44 根。地下车库；为钢筋混凝土桩基础 133 根。共计；343根。二、桩基础设计特点1、基础设计采用的桩基为人工挖孔桩，桩型分别为；A型桩和B型桩两种。A型桩为圆形桩，B型桩为椭圆形桩。桩直径分别为；900mm、1000mm、1200 mm、1300 mm、1400mm、1700mm。其中；圆桩最大直径为2100mm，椭圆形桩、最大直径为1700mm。最大平直段长度为1500mm。扩大头至桩身边扩展最大长度a为35

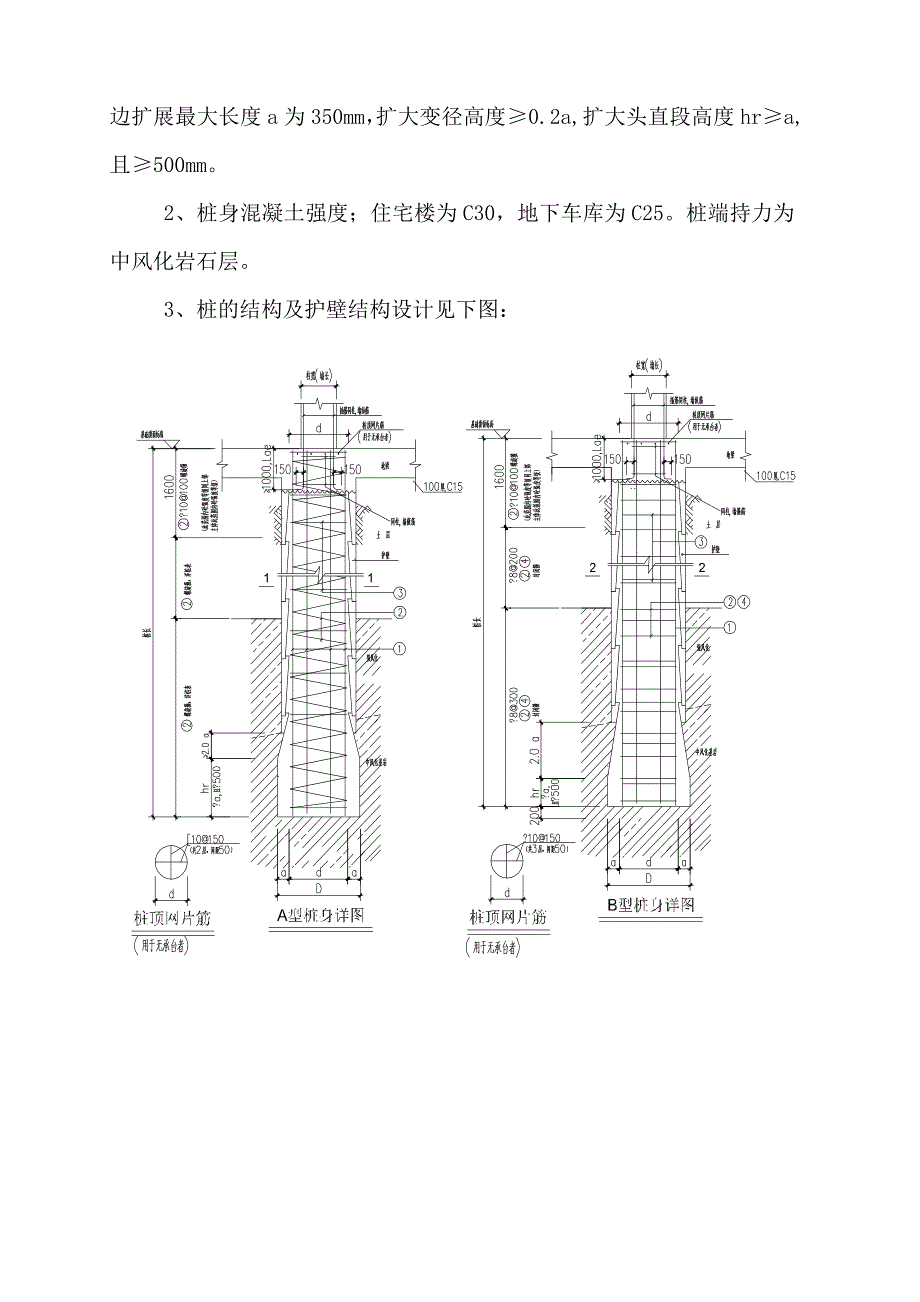

4、0mm，扩大变径高度0.2a,扩大头直段高度hra,且500mm。2、桩身混凝土强度；住宅楼为C30，地下车库为C25。桩端持力为中风化岩石层。3、桩的结构及护壁结构设计见下图： 3、桩基础设计情况表：1#楼：2#楼： 3#楼： 4#楼：地下车库：第三节、 工程场地情况及地质条件：一、 地理交通；工程位于某某市某某区玉清寺街道半山一村（原某某电机厂）有道路可直通场区，交通方便。二、地形地貌；原始地貌单元属构造侵蚀、剥蚀浅丘地貌区。场区内管网已迁移或废弃。拟建场地整体地势平坦。三、地质条件：根据中国建筑西南勘察设计研究院有限公司对现场的勘察情况结论。（附地勘单位钻孔柱状图）1、场地范围内无断层、

5、滑坡、泥石流、地表塌陷等不良地质作用，场地现状整体稳定，适宜进行本工程的建设。2、场地下伏基岩为砂、泥岩互层，中等风化岩体较完整。3、场区水文地质条件较简单，地下水量较贫乏，钻探深度范围内无地下水存在，场地地下水贫乏。4、对场地实地察勘，场地范围内及周边无建、构筑物，无地下管网。场地周边50m范围内，无高边坡及高大建筑物。四、气象及水文情况：1、气象：本区属亚热带季风气候，温暖湿润，雨量充沛。冬暖夏热，秋雨连绵，无霜期长，多云多雾的特点。依据某某市环境质量报告书所记载的极端值引用如下：多年平均气温在16.518.5，夏季长达4个月以上，盛夏78月平均气温2628，最高气温42.20，（2010

6、年8月）雾日多年平均3040天，最多可达148天以上。多年平均降雨量1094.60mm ，最大年平均降雨量1378.30mm（1968年），年最大降雨量 1544.8mm，最小年平均降雨量783.20mm（1961年），降雨量分配不均，一般集中在59月，占全年降雨量的2/3，降雨强度大，暴雨时有发生，是许多地质灾害的主要诱发因素之一。年平均风速1.30m/s，最大风速（10分钟平均）26.70m/s（1981年5月10日），实测极大风速27.00m/s（1961年8月4日），最大静风频率7%（1月份），平均风速3.40m/s，风向NW。2、水文：拟建场地西侧建筑红线外有一小溪穿过，常年有水，受

7、大气降水和城市管网汇集补给，水位变化较大，向南侧排泄，勘察期间现场测得水位267.20268.10m，水深一般0.500.80m，河面水宽510m，宽窄均匀。便于地表水排泄，流量40m/d。第二章、编制依据、工程执行标准及施工危险源识别某某节、编制依据一、工程地勘报告。二、工程施工蓝图。 三、建质(2009)87号。四、(建安办200510号) 五、(AQ/T9002-2006)。六、关于进一步加强基础施工安全的规定(渝建安发200321号)。 七、建筑工程预防坍塌事故若干规定（建质200382号）。 八、关于加强人工挖孔桩作业安全工作的紧急通知（渝建发201195号） 九、关于进一步强调禁止

8、人工挖孔灌注桩使用的通知（渝建安发201221号）。十、关于进一步加强人工挖孔灌注桩管理的通知（渝建发2012162号）。十一、某某市房屋建筑和市政基础设施工程现场文明施工标准（渝建发2008169号）。十二、本工程的施工组织设计。第二节、工程执行的规范及标准； 一 、建筑地基与基础工程施工质量验收规范GB50202-2002 二、建筑工程强制性规范条文房屋建筑部分 三、建筑地基处理技术规范（JGJ79-2002） 四、建筑施工安全检查标准JGJ59-2011五、(JGJ94-2008)六、(GB50497-2009)七、(JGJ180-2009)八、(GB/T13861-2009)九、(JG

9、J46-2005)十、企业职工伤亡事故分类标准(GB6441-86)十一、建筑高处作业安全技术规范（JGJ80-91）十二、建筑基坑支护技术规程（JGJ120-2012）十三、建筑施工现场环境与卫生标准(JGJ146-2004)十四、高处作业分级（GB/T3608-2008）十五、安全带(GB6095-2009)十六、安全帽(GB2811-2007)十七、安全网(GB5725-2009)十八、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）十九、建筑施工作业劳动防护用品配备及使用标准(JGJ184-2009)二十、施工现场机械设备检查技术规程（JGJ160-2008）二十一、建筑

10、机械使用安全技术规程（JGJ33-2012）第三节、施工危险源识别及防护措施；见下表；施工项目危险源点防范措施人工挖孔1、坑洞坠落2、孔壁坍塌3、孔中落物打击4、孔内窒息5、孔内气体中毒6、孔、坑内触电1、孔边，坑边设置栏杆栏板，防止人员及物体坠落。2、按要求正确护壁，确保护壁质量。3、作业前先检查孔，坑内气体情况，先送风换气，再进行作业。4、有效绝缘，低压用电。5、确立本项施工安全管理责任人。护壁施工1、护壁垮塌1、模板支撑牢固、刚性良好2、护壁砼强度、厚度，密实度符合要求钢筋笼制安1、施工用电短路、漏电2、施工机械操作3、施焊作业用火1、 规范用电，架空布线，漏电保护，2、 严格操作规程，

11、漏电保护，持证上岗3、 严控火源，配齐消防器材，完善用火规定及程序4、 确立本项施工安全管理责任人。混凝土施工1、 施工运输2、 混凝土泵送3、 混凝土振捣1、 确定运输路线，完善运输道路，专人负责运输道路交通管理2、 泵送起、末端专人监控3、 振捣专人作业，正确使用安全防护用品及有效绝缘措施4、 确立本项施工安全管理责任人。坑、槽、孔洞集水淹溺1、 坑、槽、孔洞口边设置防护栏杆2、 及时排除坑、槽、孔洞集水第四节、编制说明一、本施工安全专项方案，针对本工程人工挖孔桩的施工安全措施、施工工艺、施工计划等进行编制。其中对工程的施工部署、确保安全生产的技术措施、主要施工方法、主要施工机具、用具进场

12、计划、人员安排计划；施工进度计划等做了详细的阐述，力求做到科学性、适用性及针对性。二、本施工安全专项方案，作为指导人工挖孔桩施工的依据，编制时对安全保证措施、安全防范措施、项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及材料配备、主要施工方法、文明施工及环境保护措施等诸多因素尽可能充分考虑。第三章、施工计划某某节、施工平面布置： 施工平面应本着合理有序的原则进行布置，必须综合考虑本工程的结构特点和施工需求，从有利于安排文明施工和现场管理。 见后附；施工平面布置图第二节、施工段划分；根据现场实际情况，划分为四个施工段。见下图；第三节、施工安排：一、根据场地、施工段、人员及机械配备的实际

13、情况，每两孔为一组，每组3人，每天每两孔挖孔和护壁施工进深1m。两孔交叉流水作业。二、施工人员计划及时间安排；1、某某、二段分三个区域进行施工，某某、二区域为正常开挖区域，第三区域为跳挖区域。桩孔土方挖掘，每天进深1米，组织人员90人，对60个桩孔同时开挖，9天完成该60个桩孔的挖孔及护壁。组织水钻30台，人员60人对孔桩嵌入岩石的石方部分进行施工，10天完成该60个桩孔。三个区域合计施工时间为57天。组织50名钢筋工，对其基础钢筋的制作安装，组织砼工20名进行砼浇筑工作，该部分工作穿插进行。共计总施工时间为60天。2、第三、四段人员计划及时间安排同某某、二段。3、第三、四段开始时间为；某某、

14、二段开始施工的15天后进行。三、人工挖孔桩施工总工期为75天。（见后附；施工进度计划图）四、跳槽开挖的具体布置；1、根据设计要求；相邻两桩的桩端高差应小于其水平净距（若有扩大头，则为扩大头间净距）桩净距小于2.5m时必须采用跳槽开挖。2、根据本工程基础平面布置图所示；工程中1#、2#、4#楼存在桩净距小于2.5m情况。为此，该部分桩的开挖，用跳槽施工方法，进行桩孔的开挖。桩基础平面布置及桩间净距尺寸，见下图：1#楼；2#楼；4#楼；3、根据上图所示，再考虑扩大头的增加尺寸，跳槽开挖施工具体布署如下； 1#、2#楼；（注：1#、2#楼基础平面布置及编号相同）39#、41#桩作跳槽开挖，待相邻的38#、40#、42#桩开挖完成，经验孔合格后，浇筑桩芯砼完成，待浇筑桩芯砼强度达到设计强度的50以上后，再进行对39#、41#桩孔的开挖。12#、16#、20#、22#、23#、27#、31#、33#桩作跳槽开挖，待相邻的11#、15#、17#、21#、26#、28#、32#桩开挖完成，经验孔合格后，浇筑桩芯砼完成，待浇筑桩芯砼强度达到设计强
