盾构同步注浆及二次补浆施工方案.docx

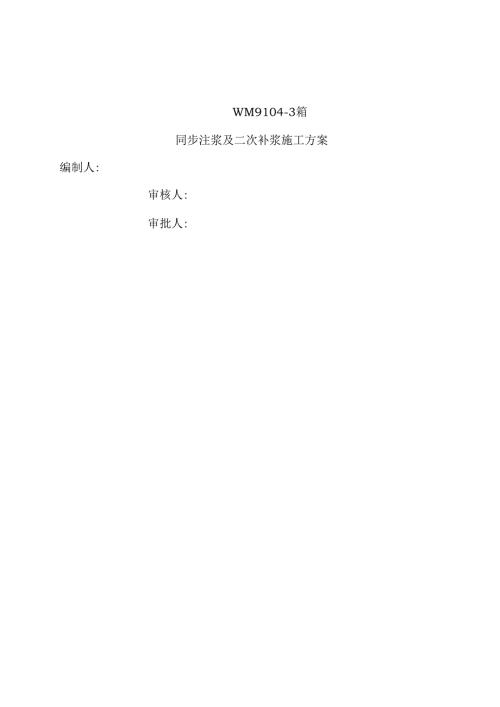

编制人:WM9104-3箱同步注浆及二次补浆施工方案审核人:审批人:目录第一章编制说明-O-1.1 编制依据-O-1.2 编制原则-2-1.3 章、节及图、表编目说明-2-第二章工程概况-2-2.1 工程简介-3-2.2 区间地质概况-4-2.3 区间水文地质概况-5-第三章同步注浆-7-3.1 同步注浆的方式及定义-7-3.2 盾构同步注浆-7-3.3 上软下硬地层同步注浆错误!未定义书签。第四章二次补浆-13-4.1 二次补浆目的-13-4.2 防水、堵漏提高隧道抗渗能力-13-4.3 二次补浆的注浆方式及浆液配比-14-4.4 注浆压力及注浆量-14-4.5 施工设备-15-第五章应急预案-15-5.1建立应急组织机构，明确责任分工-15-第二章工程概况2.1 工程简介中建交通建设集团深圳市轨道交通9号线工程9104-3标段园岭-鹿丹村站共有3个区间，分别是园岭站红岭站区间、红岭站大剧院站区间与大剧院站鹿丹村站区间。1、园岭站红岭站区间区间设计起点里程为右YCK20+389.300（左ZCK20+389.300）,设计终点里程为右YeK21+081.600（左ZCK21+081.600）o区间右线累计全长697.493m（长链5.193m）,左线累计全长698.140m（长链5.84Om）,于YCK20+625.970处设置联络通道。区间从园岭站南端出发后，左右线均以R=1500m半径的曲线由红岭中路东侧路侧转向红岭中路路中，之后区间一直沿红岭中路路中南行，直至止于红岭站北端。两站之间的线路为单坡形式，最大坡度-28.289%°。隧道顶板覆土厚度为1018mo2、红岭站大剧院站区间区间设计起点里程为右YeK21+264.60。（左ZCK21+239.600）,设计终点里程为右YCK22+017.200（左ZCK21+017.200）。区间右线累计全长752.492m（短链0.108m）,左线累计全长777.543m（短链0.057m）,于YCK21+500.OOO处设置联络通道。区间从%）,隧道覆±719m.3、大剧院站鹿丹村站区间区间设计起点里程为右（左），设计终点里程为右（左）。区间右线累计全长，左线累计全长Oo区间采用盾构法施工，隧道内径为5400mmo区间从大剧院站出站后,在金华街路口以35Om半径转入深圳城建开发集团与滨苑小区，下穿14栋多层建筑，转入滨河大道后到达鹿丹村站。区间线路最小曲线半径为350m,总体场地条件较差,线路纵断面为单坡形式,最大坡度为28%）,隧道顶覆土822m。2.2 区间地质概况1、园岭站红岭站区间本区间地形起伏较小，地貌属台地，地面高程8.9m17.4m。两侧建筑物密集，下穿红岭中路，地面交通繁忙。本区间隧道穿越的地层主要为硬塑状砾（砂）质粘土、全风化花岗片岩、强风化花岗岩、中风化花岗岩、微风化花岗岩。右线隧道在YCK20+881.4-YCK20+981.4处遇上软下硬地层，下方基岩为<12-4>微风化花岗岩（全断面穿越硬岩约13m）,单轴抗压强度达到100MPa以上，上方为<12-2>全、强风化花岗岩。左线区间隧道在ZCK20+881.4-ZCK20+981.4处遇上软下硬地层，下方基岩为<12-4>微风化花岗岩（89*3.7m）,单轴抗压强度达到100MPa以上，上方为<12-1>><12-2>全、强风化花岗岩。2、红岭站大剧院站区间本区间所处地形为冲积滨海积平原，区内地势平坦，地面高程一般在各应急组织的分工职责如下：应急领导小组。负责指挥、协调与组织事故的应急救援工作，解决事故救援及调查处理工作中的问题；及时检查应急救援预案的落实情况，做出相应的决策。（1）应急领导小组组长任项目应急救援总指挥，其职责：D分析紧急状态确定相应报警级别，根据相关危险类型、潜在后果、现有资源控制紧急情况的行动类型；2）指挥、协调应急响应行动；3）及项目外应急响应人员、部门、组织与机构进行联络；4）直接监察应急操作人员行动；5）最大限度地保证现场人员与救援人员及相关人员的安全；6）应急响应组织的启动；7）应急评估、确定升高或降低应急警报级别；8）向上级部门及领导通报事故情况，决定请求外部援助；9）决定应急措施，决定事故现场外影响区域的安全性。（2）通讯联络组职责：D确保及项目经理与外部联系畅通、内外信息反馈迅速；2）保持通讯设施与设备处于良好状态；3）负责应急过程的记录及整理及对外联络。（3）技术支持组职责：D提出抢险抢修及避免事故扩大的临时应急方案与措施；2）指导抢险抢修组实施应急方案与措施；3）修补实施中的应急方案与措施存在的缺陷；4）绘制事故平面图，标明重点部位，向外部救援机构提供准确的抢险救援信息资料。（4）保卫协助组职责：D设置事故现场警戒线、岗，维持工地内抢险救护工作正常运行；2）保持抢险救援通道的畅通，引导抢险救援人员及车辆的进入；3）协助交警部门疏导交通；4）抢险救援结束后，封闭事故现场直到收到明确解除指令。（5）应急救援组职责：D实施抢险抢修的应急方案与措施，并不断加以改进；2）寻找受害者并转移至安全地带；3）在事故有可能扩大进行抢险抢修或救援时，高度注意避免意外伤害;4）抢险抢修或救援结束后，直接报告项目经理并对结果进行复查与评估。（6）安全检查组职责：负责进行岗前安全教育培训、工作中日常安全检查及事故分析，严格安全操作程序，督促检查安全防护品的佩带与使用，安全设施的设置及使用；作好职业健康安全管理工作，并保存各种记录，保证其畅通、有序、有效运行；负责安全考核制度的实施。（7）后勤保障组职责：1）保障系统内各组人员必须的防护、救护用品及生活物质的供给;2）提供合格的抢险抢修或救援的物资及设备。5.2 应急物资应急资源的准备是应急救援工作的重要保障,项目部应根据潜在的事故性质与后果分析，配备应急资源，包括：救援机械与设备、交通工具、医疗设备与必备越频、生活保障物资。表5.2-1主要应急物资、机械设备储备表应急类型名称数量存放的地点性能管理人急救车辆瑞丰商务车1辆综合部完好王磊急救通讯设备移动20部个人保管完好对讲机12部测量组完好殷允涛应急物资水管100m库房完好胡荣与电缆200米库房完好胡荣与编织袋500个库房完好胡荣与污水泵5台库房完好胡荣与发电机1台库房完好胡荣与水玻璃10桶料场合格胡荣与注浆机1台车站内完好羊涛袋装水泥2t料场合格胡荣与套管1根库房完好羊涛5.3 突发事件应急预案(1)编制专项应急预案。并报监理、业主审批通过后执行。(2)当监测数据超出警戒值时，立即告知业主、监理、小区房屋住户(若在房屋段)，争取在第一时间内协同业主做好协调工作；如出现较大沉降时，立即协同地铁公司、BT指挥部、工区配合进行人员疏散工作，争取在最短时间内完成处理工作，确保把损失降至最低。(3)针对注浆过程中易发生注浆管堵塞的问题，当注浆管发生堵塞时可采取以下措施处理：D可增大压力将高压清洗机(380bar)注入注浆管将堵塞的浆体压出进行清理；2)：压入膨润土浆液或泡沫剂将浆体压出；3):1、2还无法解决时，只有采取将注浆管上部活动盖开，往两边将浆体捅开。(4)当盾尾出现漏浆时，应即时减小注浆压力，同时加强盾尾密封油脂的注入。若还未解决时，停止注浆待加大盾尾密封油脂注入量与注入压力来密封。处理好后才进行同步注浆与掘进。(5)注浆过程中要加强地面及其周围建筑物与衬砌变形的监测，出现监测异常时应及时将信息反馈给注浆操作人员，以便及时修正注浆参数。(6)应急物资的准备物资种类：工地现场储备型钢30T、钢板2011f、方木5m3灰砂砖10000块、水泥50T、水玻璃20T、砂石100m3、编织袋100oo条，彩钢瓦200/,以上物资及商品碎联系好供应商，确保物资充足。必要时租赁250KW应急发电机1台。工地储备注浆机及管路2台套。应急工程指挥车1辆。型钢、钢板、方木与发电机等，在盾构机通过前应提前贮备到工地现场，其它物资可根据现场使用的材料进行调配，但现场的其它各种物资的数量必须满足要求。第六章质量控制6.1 工程质量保证制度(1)成立工程项目经理负责人质量管理小组，完善质量保证体系的质量管理责任制，严格按照质量体系中规定的责权要求运行。(2)定期召开质量分析会议，组织质量教育，严格执行“三检”制度,加强技术交底工作，强化工序控制，由责任化强经验丰富的工程师提任质量控制人员，配合监理工程师实施监督检查，保证工程质量。(3)加强现场施工材料管理，严格执行进料检验程序，保证施工材料满足设计与规范要求，不合格材料不得进场使用，确保工程质量。(4)配备好施工机具与计量工具以满足施工要求,建立健全各种资料、原始记录、使之成为评价工程质量的重要依据。(5)加强及甲方，监理的配合，认真接受指导与监督。6.2工程质量措施(1)配料：采用经计量准确的计量工具，严格按照以设计配方配料施工。(2)注浆：注浆一定要按程序施工，每段进浆要准确，注浆压力一定要严格控制，专人操作。当压力突然上升或从孔壁、地面溢浆时，应立即停止注浆，每段注浆量应严格设计进行，跑浆时，应采取措施确保注浆量满足设计要求。(3)注浆完成后，应采用措施保证注浆水不溢浆跑浆。(4)每道工序均要按排专人，负责每道工序的操作记录。(5)整个注浆施工应密切注意与防止地面出水溢浆、隆起等情况，加强对施工地段的沉降观测。(6)注浆前必须做好充分的注浆准备，注浆一经开始应连续进行，力求避免中断。(7)每根施工结束后，要及时清洗浆管，避免堵管，对于沉积凝固严重的注浆管要及时更换。第七章安全措施及文明施工7.1安全措施(1)建立健全各种岗位责任制，严格执行现场交接制度。(2)注浆泵及高压管路必须验试运转,确认机械性能与各种阀门管路,压力表完好后，方准施工。(3)每次注浆前，要认真检查安全阀、压力表的灵敏度，并调整到规定注浆压力位置。(4)安装高压管路与泵头各部件时，各丝扣的联接必须拧紧，确保联接完好。(5)注浆过程中，禁止现场人员在注浆孔附近停留，防止密封胶冲式阀门破裂伤人。(6)注浆时不得随意停水停电，必要时要事先通知，待注浆完成并冲洗后才可停水停电。(7)注浆施工期间，必须有专门机电修理工，以便出现机械与电器故障时能及时处理。(8)注浆现场操作人员必须配制安全帽、防护眼镜、口罩与手套等劳保用品，方可进行注浆施工。7.2文明施工(1)围挡设施：施工现场围挡应封闭严密、完整、牢固、美观，上口沿要平、外立面要直，高度不低于L8m,沿街围挡应使用金属板材。(2)现场施工人员一律要佩戴工作胸卡与安全帽，遵守现场的各项规章制度，非施工人员一律不准擅自进入施工现场。(3)现场临时设施的设置，要按照“适用、整洁、安全、尽量少占用地”的原则，在施工组织设计中统一考虑，合理布置。所有临时设施的门口都要挂上用途、管理制度的标牌，实行管理公开化，互相监督。(4)施工现场防火、用电安全、施工机械管理及余泥外运、散体物料运输、使用预拌混凝土等应严格执行国家或地方的有关规范、规程与规定,绝对禁止违章行
