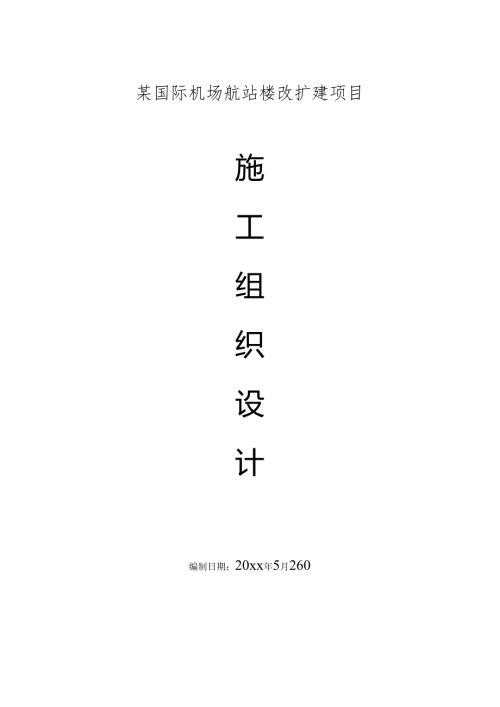

某国际机场航站楼改扩建项目钢结构施工组织设计.docx

某国际机场航站楼改扩建项目施工组织设计编制日期：20xx年5月2601.工程简介42、钢铸构简介6二、工重点分析11.-1.1.1.1.-.-1.1.11.1.-.-1.-1.-.1.11.-1.-1".*1.-121.屋面桁浆的总体安装方法122 .屋面桁架的其它安装方法133 .桁架地而蛆装134、粒索的安装175.桁架高空成型186,拉索的张拉287、检索的监控308、滑移货工31国、*1结构/精坪接方案44E、Hi9i为J(4,I、测量前准备工作452、测量控制内容45&11.»(»»«»»»(»«(»»»»«»«»»»(<»»<«(»«(»«»5*oI、涂袋内容502、涂装傀工工艺流程503.用涂法施工工艺504、涂装环境515.涂装中注息事项516、涂装忤扑527,涂袋险收52七、冬期、工措*521 .冬雨季焊接522 .雨季吊袋533、冬雨季涂装531.防汛.防台风措施53八、结构/场大/设此及要求541、施工现场大临设施542.施工道路要求543、能工用水电计划551.施工其它晏求56九、则结构工程选度计划安邦57I、劳动力计划安排572 .施工机械配备表573、能工进度计划59十、现场及Jt管景591.现场二Jt保证体裁592、质量标准593 .质量过程控句流程图604、现场侦量皆理况度605 .质量控制关键点61十一、场安全管景63I、安全制度632、施工现场安全注；事项M3.安全操作规程65十二、文/法工管理.671.文明施工目标672 .文明海工组织体桑683 .文明械工插枪68一、工程总体概述1、工程简介1.1、 工程概述XXXXXX机场位于XXX市南偏东方向XXXmXXX镇XXX,西临XXX铁路和XXX高速公路，距XXX市中心约34公里。工程航站楼扩建部分建筑面积为7.1万平方米，地下停车场0.96万平方米：地面停车场35万平方米，设计年旅客存吐量870万人次，机场工程为XXX省重点工程。机场屋顶采设计新颖，造型独特，采用波浪造型，与前广场的水系相互呼应，取意于“黄河之水天上来”，象征中华文化源远潦长，更隐嗡了中原地区的发展浪高于-浪。镶嵌在屋顶的弧形天窗晶莹剔透，显现黄河文化的种种精粹。本工程分为改建及扩建两部分，即先完成扩建部分，扩建完成后投入使用，并对原航站楼进行拆除改造。航站楼扩建规模7.1万平方米，改建规模4.59万平方米，根据改扩建计划及伸缩缝位置将屋面分为A、B、C、D四个区域，其中本次扩建部分为A、B区（见图I：G屋面分区示意图他随他感WEaM图1：屋面分区示意图1.2、 工程组织情况建设单位：XXX省XXXXXX机场管理有限公司。设计单位：XXX建筑XXX设计研究院。监理单位：XXXXXX建设监理咨询有限公司。总包单位：XXxXXX集团。钢结构单一位：XXXXXX建设仃限公司。1.3、 纲结构现场蛆版体系1.3.1 、项目部蛆纲体系项目名称：XXXXXX建设有限公司工安分公司XXX新郑机场工程项目部人员组成如下：项目经理项目副经理总工程师施工技术员安全员质量员计量员预兑员材料员机械员资料员劳资员1.3.2 V项目部组织机构网络图组织机构如下：1.4、 工程质目标各分项工程次性合格率100%,并确保国家钢结构金奖。1.5、 工程安全目标重大伤亡事故为零轻伤率W3%,1.6、 、现场标化、文明施工管理目标创省、市级文明样板工地。2、辆结构筒介本工程屋面钢结构主体为曲线箱型梁与空间拉索组合桁架结构（见下图2：屋面桁架示意图总用钢量约5100I1.电。桁架上弦采用变截面矩形箱梁,桁架腹杆及下弦采用拉索体系，拉索采用1670级d>5E镀锌钢丝半平行扭绞型拉索,拉索总量约160吨。图2：屋面桁架示意图2.1、 钢结构桁架本工程扩建部分由28根桁架组成，其中在线线之间共有4幅,聘度为32.65m,桁架单重为27.3t,在线1O线共有24幅，总路度为133.97m.桁架单重为110.2t,其中第一跨采用空间三角形管桁架，第二、三、四跨采用空间三角形布置半平行钢拉索,跨度分别为28.96m、47.518m、23.76m,见附图1£桁架平面布置讥桁架上弦为不对称曲线，采用变翻面矩形箱梁，战而离度为450950mm,宽度为25OmnU桁架支撑体系为钢管体系，在3/OA、G轴采用V型钢管柱支撞，钢管直径分别为325和245:在A、E轴采用对称角度四叉钢管捽，钢管直径为中325；在J轴采用不对称角度四叉钢管探，钢管直径分别为245和2190钢管支撵与桁架及下部铸钢件采用销轴连接，如下图3、4所示：图3：支探与上弦连接节点示意图图4：支撑与下部混凝土连接节点示意图根据屋面分区及伸缩缝位置，桁架上弦横向在A轴、G轴设水平支撑，纵向在5线、13线、15线、28线以及21线、23线设置水平支撑，水平支撑截面采用口100X150X5'口250X150X8矩形钢管。屋面檄条采用口200X300X8矩形钢管，钢管与桁架焊接如图5所示，对于伸缩缝之间橡条采用如卜图6所示的连接方式。图5：檄条与局面连接示意图图6：伸缩缝位置棵条连接示意图2.2、 辆拉索木工程主体钢结构为索拱结构，桁架腹杆及卜弦采用拉索体系，拉索采用1670级巾5mm镀锌钢统半平行扭绞型预应力钢拉索，索头为热铸锚，索皮为双层PE,PE采用而密度聚乙烯“索总量约160吨.桁架由上弦钢梁、下弦索、腹索构成,上弦最大标高29.186m,下弦最低标高18.4741桁架由下弦索和腹索张拉成型，形成结构体系承受荷载，通过支撑钢柱传给卜.部结构，堆跨拉索示意图如下图7,主拉索与桁架连接如图8所示，腹索与主桁架连接、腹索与主索连接如图9所示。图7：单跨拉索示意图图8：主拉索与桁架连接节点示意图图9：主索与腹索、腹索与桁架连接节点示意图2.3、 传钢件本工程在支座处、斜掠两端以及主桁架梁与斜捽的连接节点处均采用铸钢件，铸钢件总数量达2200多件，总吨位230多吨，且造型各异（见图10）,铸钢节点处均为结构受力的集中处。图10：铸钢件模型图2.4、 铜结构材料本工程所用焊接箱型变截面梁、屋面槐条、预埋板、钢管管材材质全部为Q235B.索锚具和销轴：35GrMo:铸钢件：GS-20Mn5热处理状态正火，材质参照德国DIN17182.二、工程难点分析1、桁架单跨跨度大，I1.均为犯形,钢结构现场安装精度要求高，精度控制实现难度大.2、本工程大燧的使用锌钢件，铸钢件与结构焊接难度大。、扇面桁架拉索的直径相对较小，预应力拉索施工、拉索预拉力的控制难度大。4、冬期施工对钢结构影响大。5、钢构安装采用滑移方案，共铺设5条轨道，同步控制要求高，难度大。三、铜结构安装方案1、屋面桁架的总体安装方法本工程钢结构屋面桁架安装采用“分段制作、地面拼装、高空成型、累积滑移”的方法施工，对于在5线28线之间的24梆桁架，在地面按照每跨拼装完成后，在整体分跨吊装至高空，利用拼装胎架进行高空对接，以4福或5根桁架为一个滑移单元，滑移至设计位理。钢结构施工流程图如下：路基箱铺设I利什区线II女装诉装面项I上桁架组卜卜弦拉索安装双常安装I粒束闪紫-I川某分i及吊装I桁架高空成型卬面拓梨泡杼完成图11：钢结构施工流程图2、展面桁架的其它安装方法对于1线4线之间的4根桁架，因其跨度较小，为32.65m,采用在地面拼装完成后（包括拉索的张拉），再进行整体吊装，直接安装到位。3、桁架地面蛆装3.1、 胎架的选用标准节胎架规格采用：hnX1.mX6m,材料均选用等边角钢，其中主肢采用的加钢规格为1.90x8,斜缀条采用的用钢规格为1.63x6,f药缀条采用的角钢规格为1.45x4,材质均为Q235B.缀条与主肢、缀条与缀条均之间采用焊接，焊缝而度与缀条厚度相同hf=6mm或hf=4mm,两个标准节之间采用16颗20的普通螺栓连接，普通螺栓孔直径为力22。对于胎架高度小于标准节的格构式胎架，按照实际高度进行制作，胎架形式与标准节相同，必要时调整缴条间距“标准节格构式胎架详图如卜.图12。立面图2-2剖面图12：标准节格构式胎架详图3.2、 船架的承裁力计算:截面参数：A=13.941×4=55.7f>Mr1,=106.47a”Z0=2.52cm对X-X轴惯性矩t.x=4×,+A(jc2-202=4×106.47+55.764×(50-2.52)2=126137.48cm4主肢回转半径.t=',.A=126137.48/55.764=47.56<w胎架上端钱接，下端固接，取。理论值07则胎架计算长度Q=0.7X60O=420Cm长细比,=IfiJi=420/47.56=8.831换肾长细比%=卜S=8.8312+27X=3.5<其中i=2×7.29=14.5Stm2格构柱受压屈Tb类截面轴心受压构件，查表得9=0.986则胎架承载力为N.=<0(A=0.986215×55.7M×101=1182.1.4,=5-H8.2n(X-X轴方向与y-y轴方向计算等同)3.3、 桁架的地面组装：按照就近组装的原则，在选定的地面组装场地（见附图2施工现场平面布置图3略），利用3台25吨汽车吊进行组装，组装时在地面铺设路法箱，在路基箱上搭设组装胎架,（见附图36地面胎架平面图、附图4地面胎架立面图、附图5G桁架组装立面图）（略），组装按照以下顺序进行：、胎架优测：、构件倒运至拼装位国：、按照箱形梁的实际角度确定绑扎点和钢丝绳的长度：、在箱形梁上标出支探点的位置：、利用QY25型汽车加将箱形梁吊装至胎架顶部，保证支撑点位巴与胎架的对应位置重合：、利用全站仪安测桁架的位置，达到要求后方可松钩，并与胎架点焊固定：、安装箱形梁之间的拉杆并进行点焊固定：、每段桁架的拉杆临时安装完成后，由中间向两端对称焊接：、桁架整体更测，尺寸达到设计要求后由中间向两端焊接每跨的箱形梁：、安装每一跨桁架的下弦索和腹索：3.4、 地面盥装吊机的选型及布置:桁架散件最重为3t,最大作业半径为13m。地面拼装选用4台QY25型25t汽车吊,附图6吊机布置见吊机平面布置图(略)。川机性能如下表：QY25型汽车吊性能表7况作孱N吊臂长度(n)9.817.12
