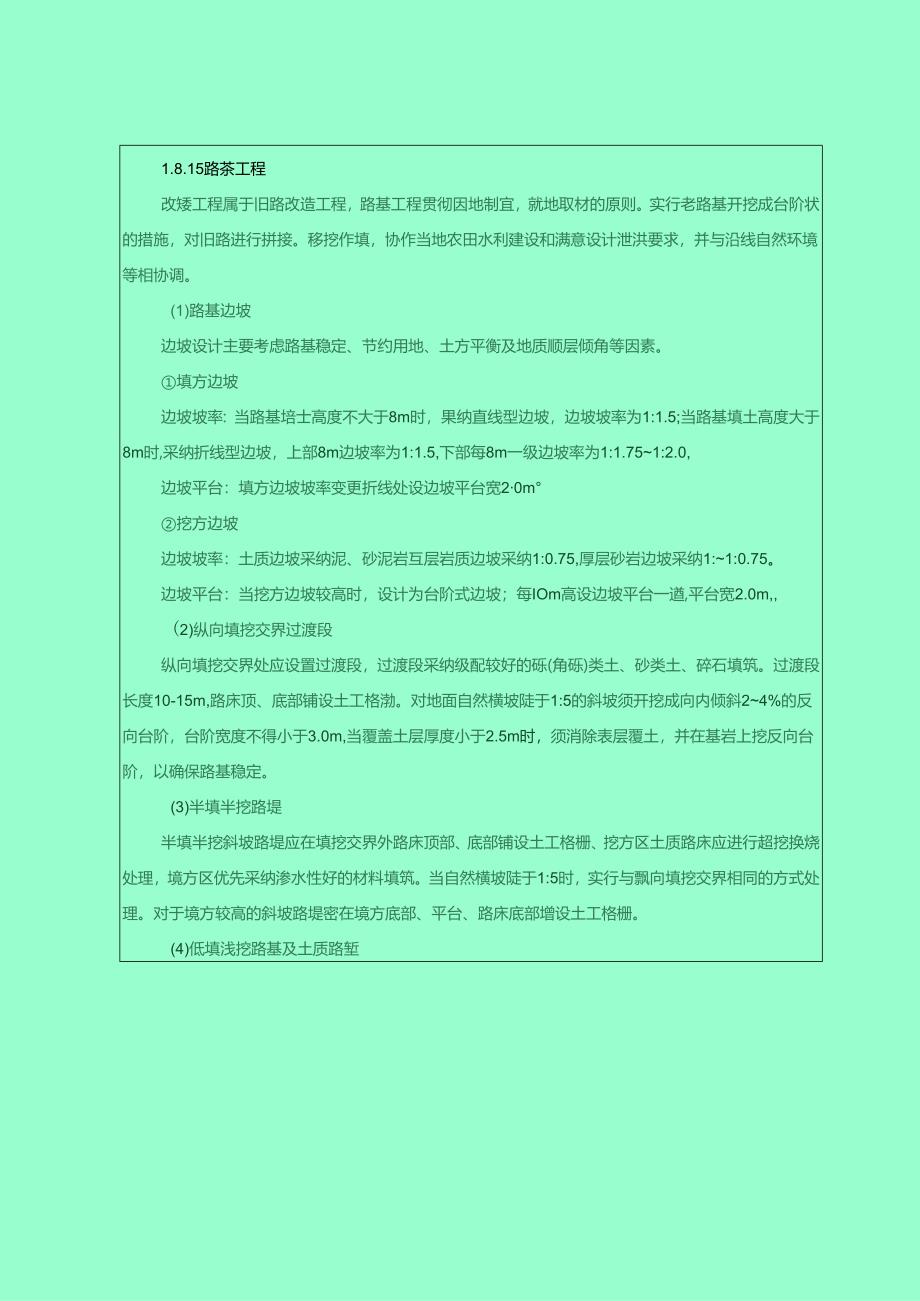

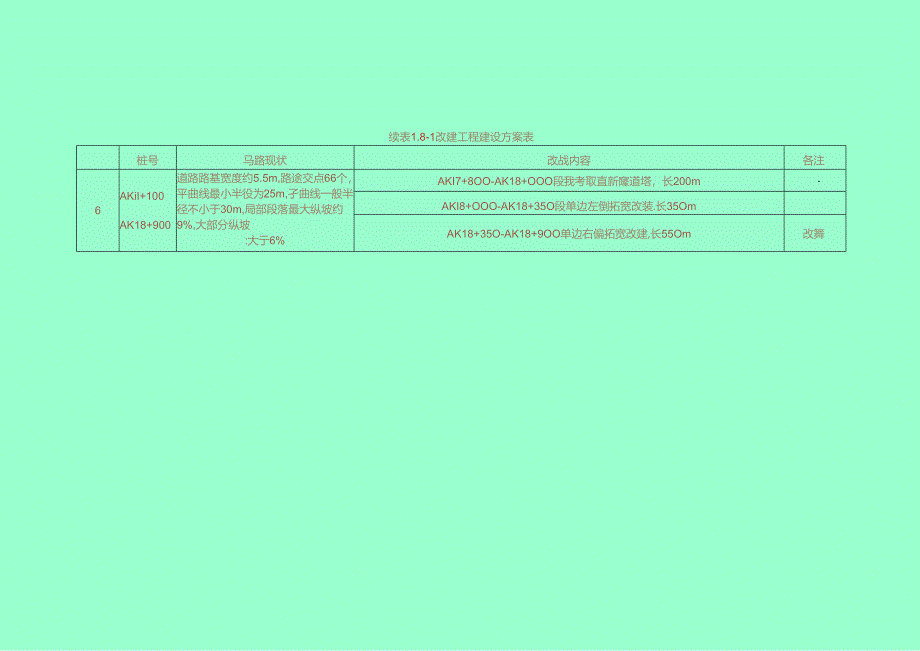

1、续表1.8-1改建工程建设方案表桩号马路现状改战内容各注6AKiI+100AK18+900道路路基宽度约5.5m,路途交点66个,平曲线最小半役为25m,孑曲线一般半径不小于30m,局部段落最大纵坡约9%,大部分纵坡:大亍6%AKI7+8OO-AK18+OOO段我考取直新窿道塔,长200mAKI8+OOO-AK18+35O段单边左倒拓宽改装.长35OmAK18+35O-AK18+9OO单边右偏拓宽改建,长55Om改舞1.8.15路茶工程改矮工程属于旧路改造工程,路基工程贯彻因地制宜,就地取材的原则。实行老路基开挖成台阶状的措施,对旧路进行拼接。移挖作填,协作当地农田水利建设和满意设计泄洪要求,
2、并与沿线自然环境等相协调。(1)路基边坡边坡设计主要考虑路基稳定、节约用地、土方平衡及地质顺层倾角等因素。填方边坡边坡坡率:当路基培士高度不大于8m时,果纳直线型边坡,边坡坡率为1:1.5;当路基填土高度大于8m时,采纳折线型边坡,上部8m边坡率为1:1.5,下部每8m一级边坡率为1:1.751:2.0,边坡平台:填方边坡坡率变更折线处设边坡平台宽20m挖方边坡边坡坡率:土质边坡采纳泥、砂泥岩互层岩质边坡采纳1:0.75,厚层砂岩边坡采纳1:1:0.75。边坡平台:当挖方边坡较高时,设计为台阶式边坡;每IOm高设边坡平台一遒,平台宽2.0m,(2)纵向填挖交界过渡段纵向填挖交界处应设置过渡段,
3、过渡段采纳级配较好的砾(角砾)类土、砂类土、碎石填筑。过渡段长度10-15m,路床顶、底部铺设土工格渤。对地面自然横坡陡于1:5的斜坡须开挖成向内倾斜24%的反向台阶,台阶宽度不得小于3.0m,当覆盖土层厚度小于2.5m时,须消除表层覆土,并在基岩上挖反向台阶,以确保路基稳定。(3)半填半挖路堤半填半挖斜坡路堤应在填挖交界外路床顶部、底部铺设土工格栅、挖方区土质路床应进行超挖换烧处理,境方区优先采纳渗水性好的材料填筑。当自然横坡陡于1:5时,实行与飘向填挖交界相同的方式处理。对于境方较高的斜坡路堤密在境方底部、平台、路床底部增设土工格栅。(4)低填浅挖路基及土质路堑上基层:22Cm厚5%水昵稳

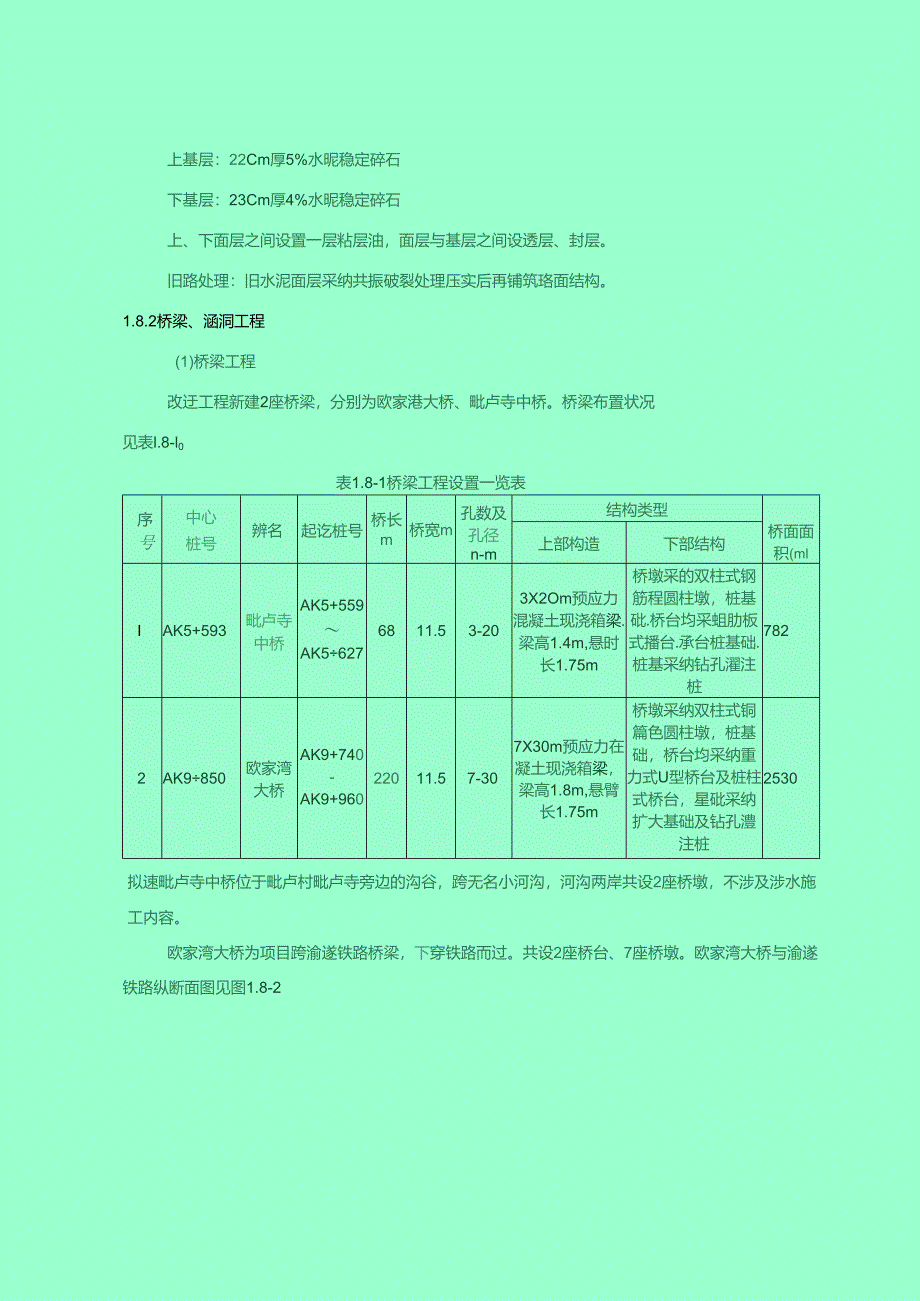

4、定碎石下基层:23Cm厚4%水昵稳定碎石上、下面层之间设置一层粘层油,面层与基层之间设透层、封层。旧路处理:旧水泥面层采纳共振破裂处理压实后再铺筑珞面结构。1.8.2桥梁、涵洞工程(1)桥梁工程改迂工程新建2座桥梁,分别为欧家港大桥、毗卢寺中桥。桥梁布置状况见表l.8-l0表1.8-1桥梁工程设置一览表序号中心桩号辨名起讫桩号桥长m桥宽m孔数及孔径n-m结构类型桥面面积(ml上部构造下部结构IAK5+593毗卢寺中桥AK5+559AK56276811.53-203X2Om预应力混凝土现浇箱梁.梁高1.4m,悬时长1.75m桥墩采的双柱式钢筋程圆柱墩,桩基砒.桥台均采蛆肋板式播台.承台桩基础.桩
5、基采纳钻孔濯注桩7822AK9850欧家湾大桥AK9+740-AK9+96022011.57-307X30m预应力在凝土现浇箱梁,梁高1.8m,悬臂长1.75m桥墩采纳双柱式铜篇色圆柱墩,桩基础,桥台均采纳重力式U型桥台及桩柱式桥台,星砒采纳扩大基础及钻孔澧注桩2530拟速毗卢寺中桥位于毗卢村毗卢寺旁边的沟谷,跨无名小河沟,河沟两岸共设2座桥墩,不涉及涉水施工内容。欧家湾大桥为项目跨渝遂铁路桥梁,下穿铁路而过。共设2座桥台、7座桥墩。欧家湾大桥与渝遂铁路纵断面图见图1.8-260cnu改沟水接入边沟时依据实际汇水量确定排水边沟尺寸。边沟挖方边沟采纳5060cm的矩形边沟,挖方路段设置25Cm摩
6、M7.5架砌片石梯形边沟。截水沟挖方坡顶外不小于5m处设黄25Cm厚M7.5浆砌片石矩形截水沟,尺寸采纳40X50cm施工中依据实际地形状况的情设置,截水沟两端出口采纳跌水或急流槽将水引入自然沟渠和低凹地。急流槽引导山坡截水沟水流进入排水沟或河流等排水出口。渗沟沿线路望路段地下水位受降雨量的大小和季节性变更的影响,常常性的变更,在施工过程中,依据下水位的实际水文地质条件,设计代表、设计监理等对渗沟设置位置可酌情增减调整。(2)桥面排水桥面雨水经小桥桥面两侧导排水沟导排入小桥两端新建隔油沉淀池达标处理后方能排入旁边沟渠中;小桥两端新建隔油沉淀池在发生运输风险事故时作为事故池运用,尽量避开造成旁边
7、水体污染。1.8.4 交通工程依据改建工程技术标准的要求,结合改庭工程详细状况,设置有交通标记、标线、护栏、突起路标、轮廓标、里程碑、百米桩及马路界碑等交通工程设施。交通标记标记以不熟识本马路及其四周路网体系的司机为设计灼象,设置采纳了单柱式及单悬臂式支撑方式,标记基础采纳钢倍混凝土独立基础。标记立柱采纳结构用无缝钢管,顶端用3mm厚钢板焊接封盖,标记底板采纳1.Y6.2024-T4型铝合金板制作。里程碑、百米桃、马路界理全线马路桩号递增方向右侧设里程碑,每隔Im设置一块,采纳钢舫混凝土柱体。突起路标、轮廓标反光突起路标在桥梁道路中心块及桥梁车行道边缘线两侧布置。反光片果纳PVC基材的微棱镜型
