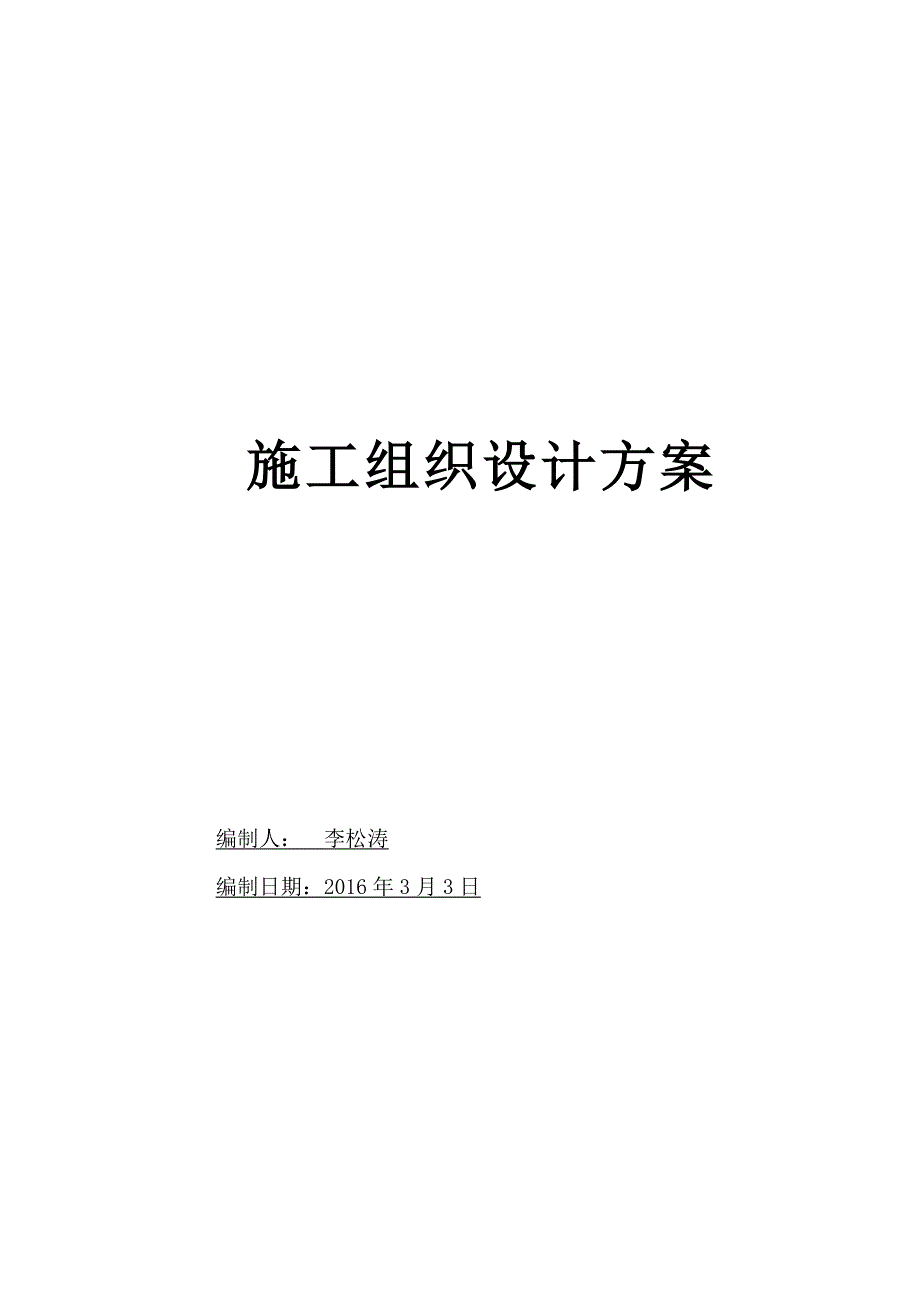

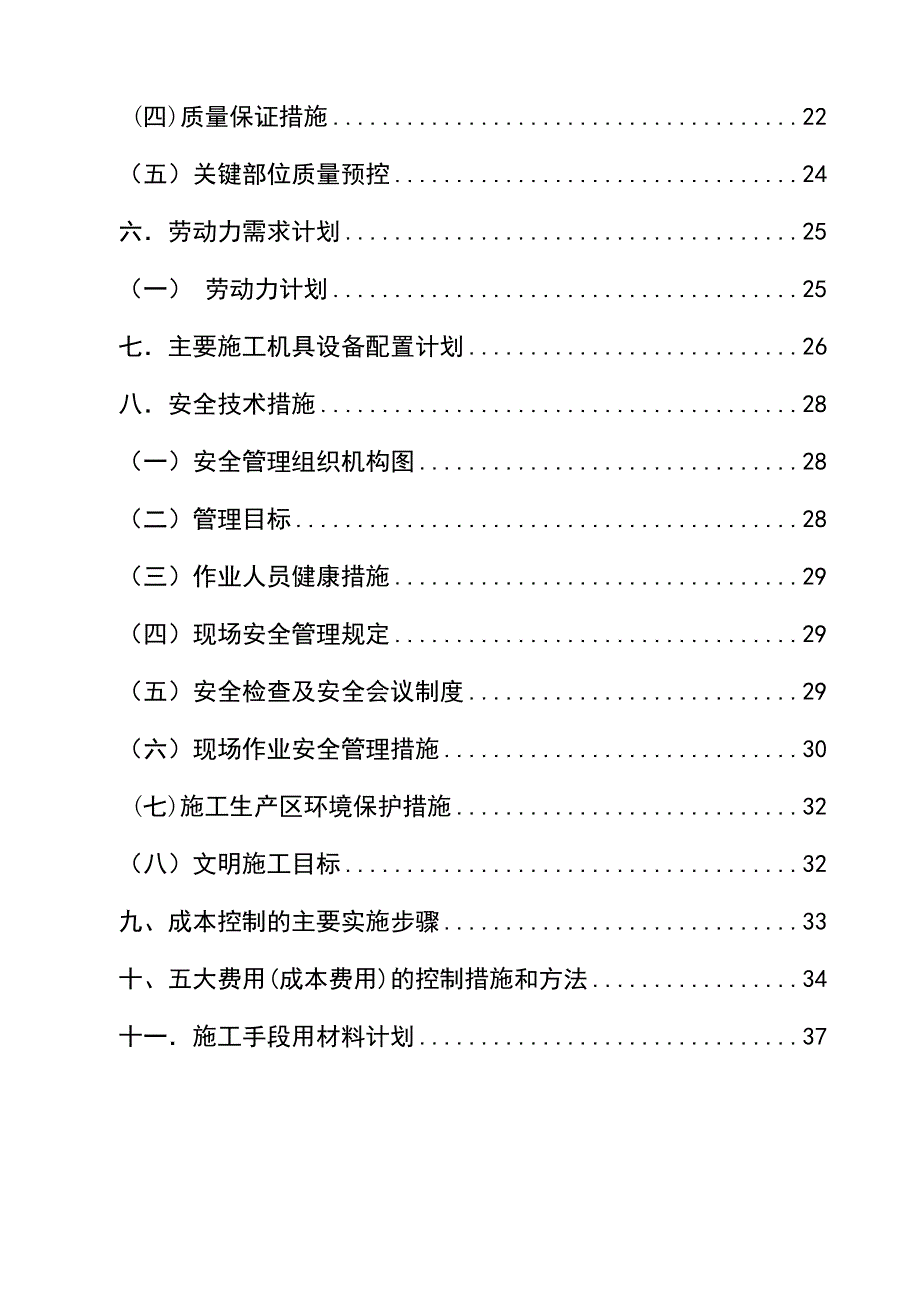

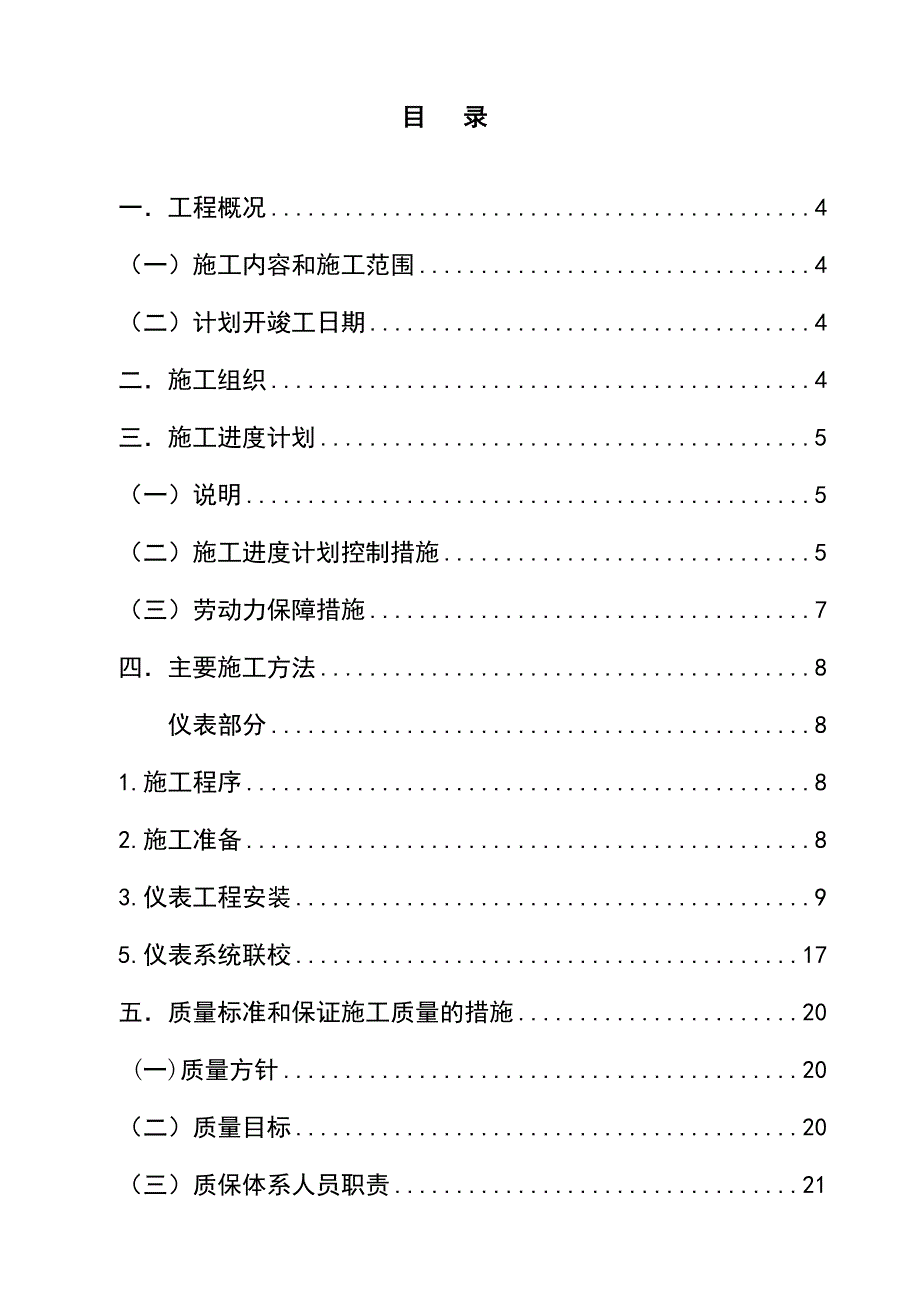

1、施工组织设计方案 编制人： 李松涛 编制日期：2016年3月3日目 录一工程概况4（一）施工内容和施工范围4（二）计划开竣工日期4二施工组织4三施工进度计划5（一）说明5（二）施工进度计划控制措施5（三）劳动力保障措施7四主要施工方法8 仪表部分81.施工程序82.施工准备83.仪表工程安装95.仪表系统联校17五质量标准和保证施工质量的措施20(一)质量方针20（二）质量目标20（三）质保体系人员职责21(四)质量保证措施22（五）关键部位质量预控24六劳动力需求计划25（一） 劳动力计划25七主要施工机具设备配置计划26八安全技术措施28（一）安全管理组织机构图28（二）管理目标28（三）

2、作业人员健康措施29（四）现场安全管理规定29（五）安全检查及安全会议制度29（六）现场作业安全管理措施30(七)施工生产区环境保护措施32（八）文明施工目标32九、成本控制的主要实施步骤33十、五大费用(成本费用)的控制措施和方法34十一施工手段用材料计划37 一工程概况（一）施工内容和施工范围 自动化仪表工程包括：电缆槽盒安装、电缆敷设、电缆保护管、仪表设备安装、仪表管路敷设、回路模拟试验及配合仪表联校。区域内火灾及可燃气体检测报警系统的现场仪表安装、电缆敷设、接线。（二）计划开竣工日期 严格按照甲方进度要求。（三）工程设计参数及工艺特点等1工程任务项目种类多；2技术工艺要求比较全面。二施

3、工组织工程任务确定后，迅速组织施工人员和机具进入现场，做好各项施工准备工作，包括技术准备和临时设施建设工作，确保工程如期开工，快速形成施工安装的局面。认真做好设计交底和图纸会审，及时沟通信息，尽可能减少安装后出现过多设计修改所造成的工期损失。配合管理方做好设备、材料的催交催运工作，开工前提交技术措施和材料计划等具体文件。及时做好自购物资和手段用料的采购工作，全力以赴协助甲方作好材料和非标设备供应工作，积极为施工创造条件。为保证项目产品罐区室外仪表安装工程建设成为优质工程，我单位将结合本工程建设施工的实际特点，组织一批有丰富经验的管理人员、专业技术人员，从事工程施工过程中的管理，并派遣专业水平过

4、硬的施工作业人员从事工程的施工作业，通过高水平的管理，保证工程质量。 三施工进度计划（一）说明该计划根据工程量和招标文件拟设工期要求制定，实际施工随甲方总体计划和要求调整。作为施工单位我们还应根据自身承揽的工程任务特点，克服困难，创造条件，在条件许可的前提下，合理安排和组织人员，积极安排组织施工，尽最大努力，坚决服从和全力配合甲方工期要求和任务计划，确保计划按期完成。（二）施工进度计划控制措施1.计划控制工期计划实行动态控制，采用组织措施、技术措施、经济措施、合同管理措施加以规范和约束。主要采用事前控制，有预见性的做好计划，分析找出影响施工计划的因素，提前做好各方准备。同时做到事中和事后控制，

5、保证施工计划的完成。编制详细可行的施工计划，并跟踪了解工程进展情况，收集反馈信息，根据统计结果，进行进度与计划的比较，分析影响施工进度的原因，寻找对策，提出更改措施，经过调整，形成一个新的施工计划。施工计划动态管理循环表如下：施工进度计划的执行了解工程进展、采集数据统计和整理实际值与计划值比较对其他有关计划的调整形成新的施工进度计划提出更改措施分析原因及对后工序影响确定是否产生偏差否是2.合同控制严格执行合同条款，自觉履行合同义务，从技术管理、造价控制、人机优化等方面入手，保证各工序的连续均衡施工，从而保证工期目标的实现。全体参加施工的人员都要熟悉掌握合同条款，明确质量、安全、工期、等各项目标

6、，树立质量第一、用户至上的思想，高标准、严要求，使工程质量达到或高于合同约定的标准。自觉履行合同义务，从而保证工期目标的实现。合同管理人员定期检查合同履约情况，对合同履行过程中出现的问题及时反馈，并提出改进措施，保证合同履约率100%，确保工程优质、高效按期完工。3. 现场控制根据项目整体情况，编制施工网络计划，紧抓关键线路，解决主要矛盾，使网络优化运行，各施工人员应服从大局，合理调度，确保施工进度按计划运行。提前与业主、管理单位联系，办好各种施工许可证，保证施工正常进行。及时收听当地气象台站的天气预报，提前做好雨季节施工措施，尽量不因天气的变化而影响施工进度。最大限度的提高预制程度，加强场地

7、预制，减少现场工作量。4.施工调度控制根据施工特点，合理配置资源，加强现场协调和调度，根据现场条件、环境和气候的变化，随时调整施工人员的部署，减少窝工和停工。加强质量控制，强化质量管理，保证整个工程不出现质量返工现象。施工设备机具的进场就位、转场应事先提供方案和计划，保证设备机具顺利调迁。及时调整施工力量，保证施工各工序的平稳过度和正常衔接。必要时加大人员、材料和机具设备的投入，确保工期按期竣工。加强同业主、监督管理部门的联系。根据他们的要求，及时调整施工部署。5.经济技术措施将整个标段的整体施工计划（总体施工计划、日施工计划、周计划）层层分解，分解到每个施工队，每个作业班组。让每个作业班组、

8、每个岗位的职工，了解工期目标，明确工期责任。根据公司经济责任制，编制相应的计划节点奖惩措施，配合质量、安全、成本的奖惩措施，共同发挥经济杠杆作用，从而调动职工的劳动积极性，为完成质量、工期、成本、安全目标提供技术保证。对影响总体工期的重要工序，关键工序，采取有效对策，合理安排施工力量和工序间衔接，减少资源浪费。对周计划、日计划的偏差要进行分析，找出偏差产生的内在因素，制定相应的对策。评估对后道工序的影响，提出相应的更改措施。（三）劳动力保障措施根据现今社会劳动力相对紧缺、施工工人管理相对困难的这一客观现状，为了确保劳动力数量和质量适应工程的现场实际变化需求，特做出以下保障措施:1. 稳定自有施

9、工队伍。（1）加强员工的交流和引导，系统性的做好员工思想文化工作，凝聚员工感情和融合力，提高团队的战斗力；（2）通过换位思考，切实为员工解决实际问题，及时处理员工的合理诉求；（3）短期闲置人员通过与兄弟单位劳动力合作的模式给予及时安排；（4）强化用工合同，用法律手段作为队伍稳定的基本保障；（5）解决好员工的生活问题，让员工有更好的心态投入到工作中来。2. 强化人力资源的组织和网络建设。（1）加强人力资源部门劳动力组织的力度；（2）预见性的做好人力资源组织工作；（3）继续加强和深化公司全员协作在人力资源组织中的积极作用；（4）强化协作队伍网络建设，把协作劳务队伍作为施工攻坚的备用力量。四主要施工

10、方法 仪表部分1.施工程序自控工程因其专业特点，在整个工程施工过程中都存与土建、工艺管道、设备、钢构和电气等专业交叉配合问题。预见、协调和处理好交叉配合问题，对保证工程质量和工期都十分重要。安排施工工序的原则，先地下后地上；先安装设备再配管布线；先两端（控制室、现场仪表）后中间（导线管、电缆、导压管）的程序。 仪表设备安装要在控制室的土建及电气工程完工后进行，安装过程遵循先里后外、先高后低、先重后轻的程序。2施工准备熟悉图纸、现场、厂家说明书、随机资料、切实搞好图纸的专业会审，发现问题，及时以工程联络单的形式提出。同时做好施工技术交底使施工人员懂得工艺原理、施工特殊要求及关键技术，保证各工序的

11、施工质量。在施工各个阶段要充分做好各项技术准备工作。 及时准确做好施工计划、材料计划工作，劳动力组织计划，通过施工、材料计划进一步查清图纸中存在的问题，提前解决好工程施工中需要用工机具，确保施工的顺利进行。按规定做好成套设备的开箱检查工作，做好管材与管件、现场仪表、电气材料的出库检验工作。仪表工程施工应有下列临时设施和场地:仪表库房,加工预制厂, 材料库及工具房及其他设施。技术人员应对图纸的材料，设备的型号，规格，数量进行详细的统计，并将所缺的材料及时上报，以免影响施工进度。3.仪表工程安装(1)室外部分安装A、电缆槽盒安装比较集中的电缆桥架在施工时尽量选择统筹安排，批量预制、批量安装，电缆槽

12、盒的敷设尽量借助吊车等机械设备，确保施工又快又好。电缆槽盒安装前按设计图纸制作好托架，对托架进行除锈、刷漆处理。槽盒之间用螺栓和连接板连接，为了防止损伤电缆，螺母要在槽盒的外侧。在槽盒上开保护管孔采用液压开孔器或其他机械开孔器开孔，开孔的位置要处于汇线槽高度2/3以上处；槽盒切割采用电动曲形锯。为保持槽盒的直线度，在托架上焊上限位板。水平长度超过20米时，需在支架上焊接导向板，使汇线槽在导向板内能滑动自如，槽板接口处留适当的膨胀间隙。B、电缆保护管敷设电缆保护管安装要合理选择路径，尽量集束排列，以达到施工能批量生产，外观简洁整齐。安装前要检查保护管是否有裂纹，镀锌层是否完好。保护管的弯制采用冷

13、煨法，60以上的保护管采用标准的预制弯头。弯曲后角度不小于90，单根保护管的直角弯不超过两个。保护管与连接件之间，采用螺纹连接，管端螺纹的有效长度要大于管接头的1/2，丝扣连接部分涂导电性防锈脂，保持管路的电气连续性。保护管的直线长度超过30m或弯曲角度总和超过270时，中间必须加穿线盒，通过梁柱时，配管方式如下图。保护管通过梁柱时的配置 保护管与仪表之间采用挠性连接管。低于进线口约250mm，保护管从上向下敷设时在管末端加排水三通，仪表进线口用密封垫或密封胶泥密封。保护管要排列整齐，横平竖直，支架之间的距离不大于2m，在拐弯管端300mm处必须安装支架并用U型螺栓或管卡固定。保护管穿过楼板或

14、钢平台时，不得切断楼板内钢筋或平台钢梁，开孔准确，大小适宜。穿过楼板时加保护套管；穿过钢平台时，焊接保护套或防水圈。电缆保护管与热水管线的距离大于0.2m,与蒸汽管线的距离大于1m。在工艺管道、设备上用抱卡固定保护管，在不锈钢管道上做抱卡必须加垫层。C、电缆敷设a电缆敷设的准备工作:电缆敷设前，首先应要做好技术准备、材料准备、机械设备准备、工序条件的准备及劳动力组织工作，避免由于任何一个环节的偏差影响整个工程的施工进度、施工质量及施工安全。技术人员要充分做好与电缆敷设有关的技术图纸的审核、电缆作业表的编排、电缆盘的分盘、电缆到货质量的核查工作以及相关技术准备。电缆敷设前电缆应根据施工技术要求存

15、放在作业区域，以利于及时开展敷设工作。电缆盘处派专人做好安全和防护工作。电缆敷设的劳动力准备应做到提前筹划，提前组织、提前培训，编排合理。电缆敷设前做好相关管理、组织、指挥、安全、后勤保障等工作。电缆敷设前做好电缆敷设架、通讯指挥设施、安全设施、手段用料等的准备工作。b电缆敷设电缆敷设按规格型号、走向绘出电缆敷设排列图，敷设时注意整齐、美观。电缆敷设前进行以下检查：槽盒安装完毕，清扫干净，内部平整，无毛刺，隔板安装间距正确。电缆型号、规格符合设计要求，外观良好，保护层无破损。电缆绝缘电阻和导通检查合格。补偿导线敷设前要核对型号与分度号。电缆敷设原则上先远后近，先集中后分散。敷设前先实测长度，两
