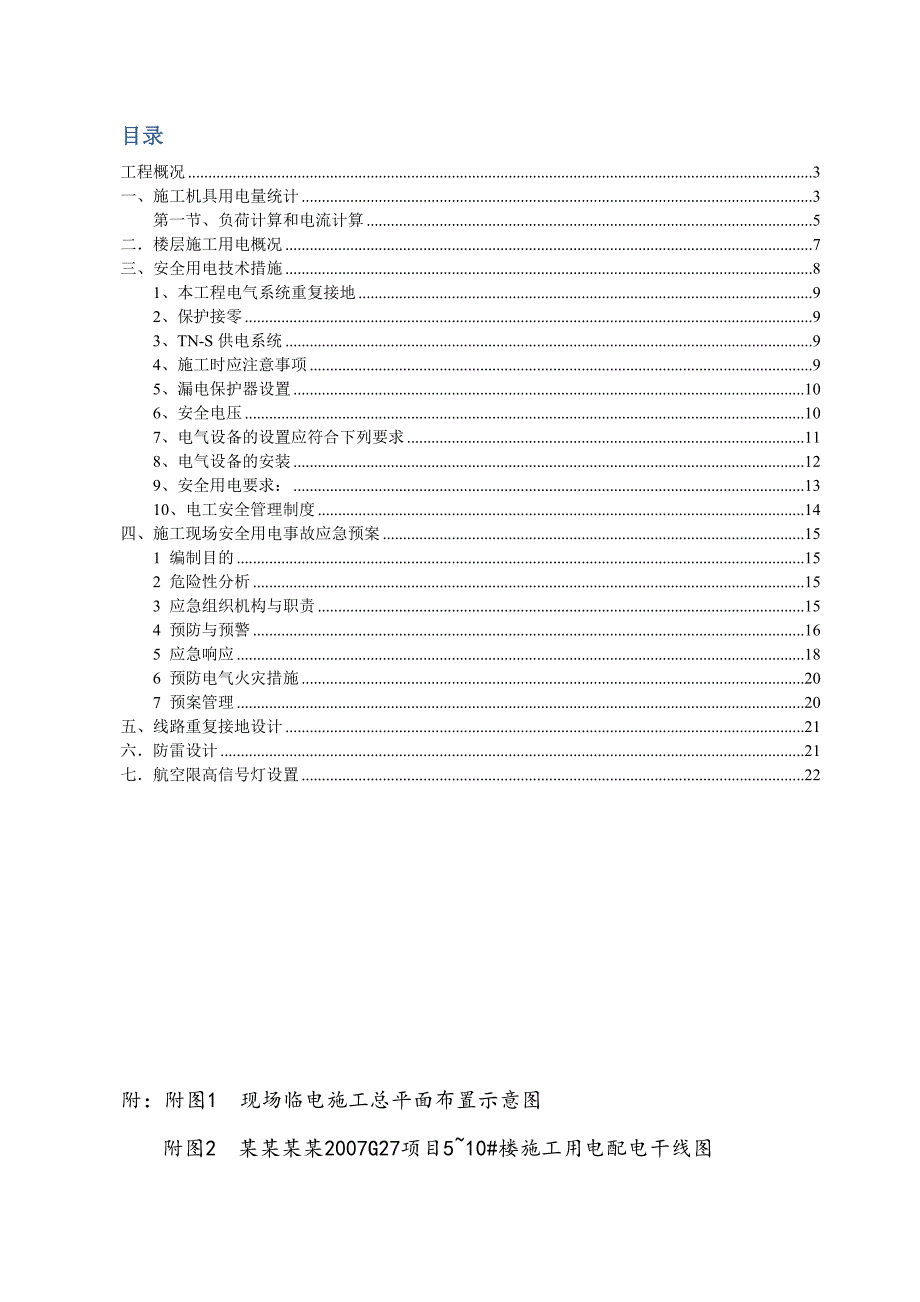

1、某某某某2007G27项目14#楼临时用电施工方案 编 制：审 核： 审 批：某某年三月九日目录工程概况3一、施工机具用电量统计3第一节、负荷计算和电流计算5二楼层施工用电概况7三、安全用电技术措施81、本工程电气系统重复接地92、保护接零93、TN-S供电系统94、施工时应注意事项95、漏电保护器设置106、安全电压107、电气设备的设置应符合下列要求118、电气设备的安装129、安全用电要求：1310、电工安全管理制度14四、施工现场安全用电事故应急预案151 编制目的152 危险性分析153 应急组织机构与职责154 预防与预警165 应急响应186 预防电气火灾措施207 预案管理20

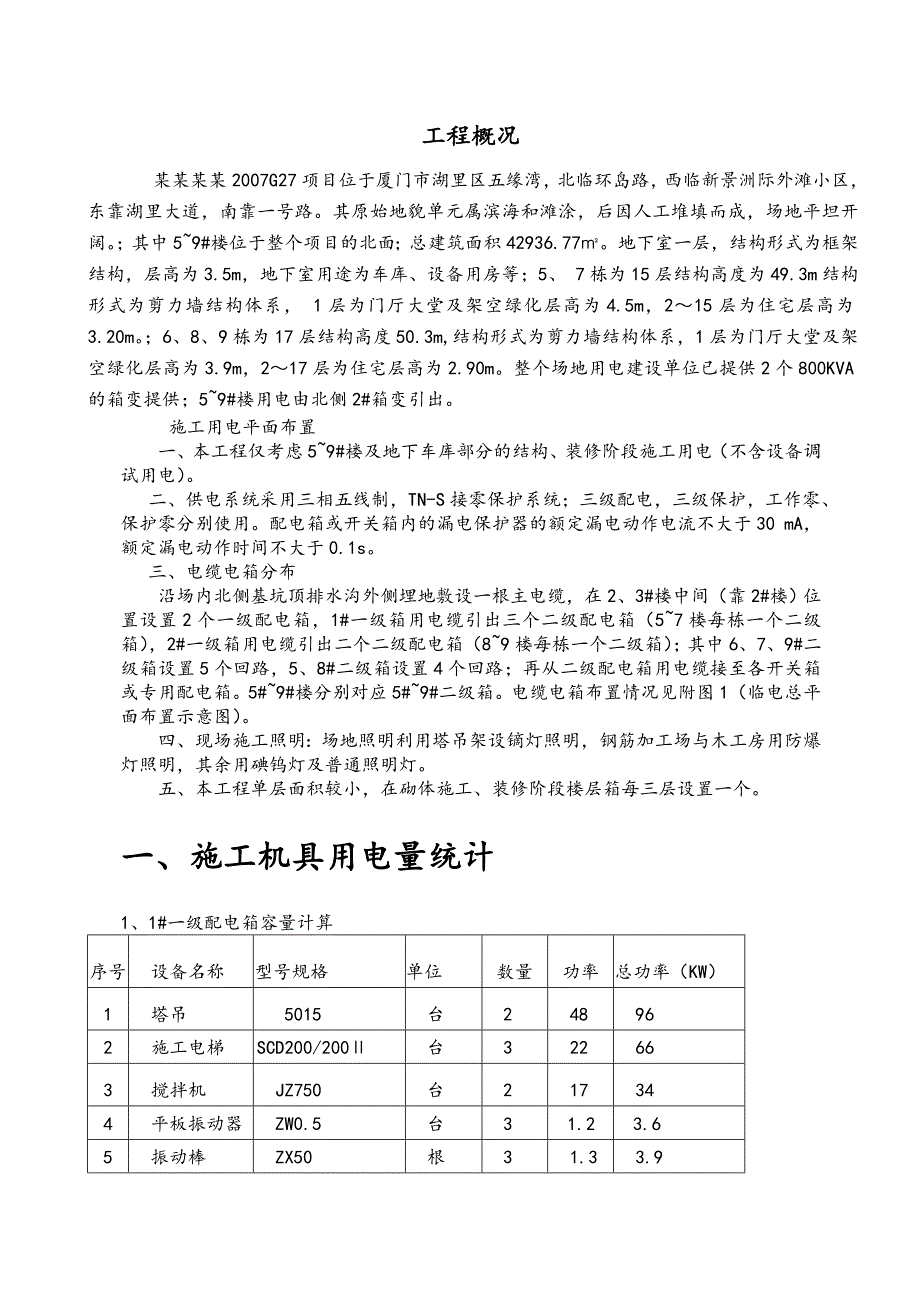

2、五、线路重复接地设计21六防雷设计21七航空限高信号灯设置22附：附图1 现场临电施工总平面布置示意图 附图2 某某某某2007G27项目510#楼施工用电配电干线图工程概况某某某某2007G27项目位于厦门市湖里区五缘湾，北临环岛路，西临新景洲际外滩小区，东靠湖里大道，南靠一号路。其原始地貌单元属滨海和滩涂，后因人工堆填而成，场地平坦开阔。；其中59#楼位于整个项目的北面；总建筑面积42936.77。地下室一层，结构形式为框架结构，层高为3.5m，地下室用途为车库、设备用房等；5、 7栋为15层结构高度为49.3m结构形式为剪力墙结构体系， 1层为门厅大堂及架空绿化层高为4.5m，215层为

3、住宅层高为3.20m。；6、8、9栋为17层结构高度50.3m,结构形式为剪力墙结构体系，1层为门厅大堂及架空绿化层高为3.9m，217层为住宅层高为2.90m。整个场地用电建设单位已提供2个800KVA的箱变提供；59#楼用电由北侧2#箱变引出。施工用电平面布置一、本工程仅考虑59#楼及地下车库部分的结构、装修阶段施工用电（不含设备调试用电）。 二、供电系统采用三相五线制，TN-S接零保护系统；三级配电，三级保护，工作零、保护零分别使用。配电箱或开关箱内的漏电保护器的额定漏电动作电流不大于30 mA，额定漏电动作时间不大于0.1s。 三、电缆电箱分布沿场内北侧基坑顶排水沟外侧埋地敷设一根主电

4、缆，在2、3#楼中间（靠2#楼）位置设置2个一级配电箱，1#一级箱用电缆引出三个二级配电箱（57楼每栋一个二级箱），2#一级箱用电缆引出二个二级配电箱（89楼每栋一个二级箱）；其中6、7、9#二级箱设置5个回路，5、8#二级箱设置4个回路；再从二级配电箱用电缆接至各开关箱或专用配电箱。5#9#楼分别对应5#9#二级箱。电缆电箱布置情况见附图1（临电总平面布置示意图）。四、现场施工照明：场地照明利用塔吊架设镝灯照明，钢筋加工场与木工房用防爆灯照明，其余用碘钨灯及普通照明灯。五、本工程单层面积较小，在砌体施工、装修阶段楼层箱每三层设置一个。一、施工机具用电量统计1、1#一级配电箱容量计算序号设备名

5、称型号规格单位数量功率总功率（KW）1塔吊5015台248962施工电梯SCD200/200台322663搅拌机JZ750台217344平板振动器ZW0.5台3 1.2 3.65振动棒ZX50根31.33.96振动棒ZX25根21.12.27钢筋弯曲机GJB-L40B台1228钢筋切断机GQ50A台1559钢筋调直机GT4/14台13310套丝机JSD-6301 2211对焊机UN1-100 1100 10012电渣压力焊机台232 6413交流焊机台315 4514木工平刨机MB台22.8 5.615木工圆盘锯MJ500 台23 616潜水泵 QDX6.5-0.55 台33.510.517室

6、外照明 只2012018室内照明只1600.1 162、2#一级配电箱容量计算序号设备名称型号规格单位数量功率总功率（KW）1塔吊5015台248962施工电梯SCD200/200台5221103搅拌机JZ750台217344平板振动器ZW0.5台3 1.2 3.65振动棒ZX50根41.35.26振动棒ZX25根21.12.27钢筋弯曲机GJB-L40B台1228钢筋切断机GQ50A台1559钢筋调直机GT4/14台13310套丝机JSD-6301 2211对焊机UN1-100 110010012电渣压力焊机台2326413交流焊机台3154514木工平刨机MB台32.8 8.415木工圆盘

7、锯MJ500 台33916潜水泵 QDX6.5-0.55 台53.5 17.517室外照明 只2512018室内照明只2500.120第一节、负荷计算和电流计算 1、计算施工用电总负荷P=1.05K1 P1 / cos+K2p2+K3P3+ K4P4其中：K1、K2、K3、K4需要系数 P-供电设备总需要容量（KVA）P1电动机额定功率之和；P2电焊机额定容量之和；P3室内照明容量之和；P4室外照明容量之和；用电名称需用系数K取 值备 注电动机K10.50.70.5电焊机K20.50.60.6室内照明K30.80.8室外照明K41.01.0COS为电动机的平均功率因数施工现场最高为0.75 0

8、.78，取值0.75。总用电量计算公式:1#一级配电箱容量计算P1 =96+66+34+3.6+3.9+2.2+2+5+3+2+5.6+6+10.5+2=239.8KWP2 =（100+64+45）KVA=209 KVAP3=16kw P4=20KWP=1.05K1 P1 / cos+K2p2+K3P3+ K4P4=1.05(0.5239.8/0.75+0.6209+0.816+120)=317.9KVA2#一级配电箱容量计算P1 =96+110+34+3.6+5.2+2.2+2+5+3+2+8.4+9+17.5=297.9KWP2 =（100+64+45）KVA=209 KVAP3=20kw

9、 P4=20KWP=1.05K1 P1 / cos+K2p2+K3P3+ K4P4=1.05(0.5297.9/0.75+0.6209+0.820+120)=360KVA现场采用380V低压供电，在一级配电箱内设感应式电度表，便于各施工单位单独用电计量管理；采用TN-S系统(三相五线制)供电。2、导线的允许电流及电线的选择1）各机械设备到开关箱的电线截面选择（均为铜芯橡套电缆线） 工作电流 序号设备名称功率P（KW）工作电流I（A）导线截面1塔吊4897335mm2+216 mm22施工电梯1122316mm2+26mm23350搅拌机1735310mm2+26 mm24钢筋切断机5.5113

10、2.5mm2+21.5 mm25钢筋弯曲机2432.5mm2+21.5 mm26对焊机100202350mm2+225 mm27电渣压力焊机3265316 mm2+26 mm28交流焊机1530310 mm2+26 mm29平板振动器1.12.232.5mm2+21.5 mm210插入式振动器1.32.632.5mm2+21.5 mm211木工平刨机2.85.732.5mm2+21.5 mm212木工圆盘机36.132.5mm2+21.5 mm213潜水泵3.57.134mm2+22.5 mm22）A、箱变与1#一级箱间主电缆的选择箱变与一级箱间电流： 查表选用BLX 3185+295铝芯电缆

11、或BX 3150+270铜芯电缆。B、箱变与1#一级箱间主电缆的选择箱变与一级箱间电流： 查表选用BLX 3185+295铝芯电缆或BX 3150+270铜芯电缆。3）二级箱与一级箱间的电缆选择A、8#（5#、10b#、10a2#）配电箱设五个回路（施工电梯、楼层用电箱、水泵专用配电箱、钢筋加工房、备用回路）的总容量 ：P1 =22+17+11+4+1.1+1.3+5.6+6.5+6=74.5KWP2 =100+32+30=138KVAP3=11kw P4=11KWP1=1.05K1 P1 / cos+K2p2+K3P3+ K4P4=159.8KVA5#-10#二级箱与一级箱间的电流： 查表选
