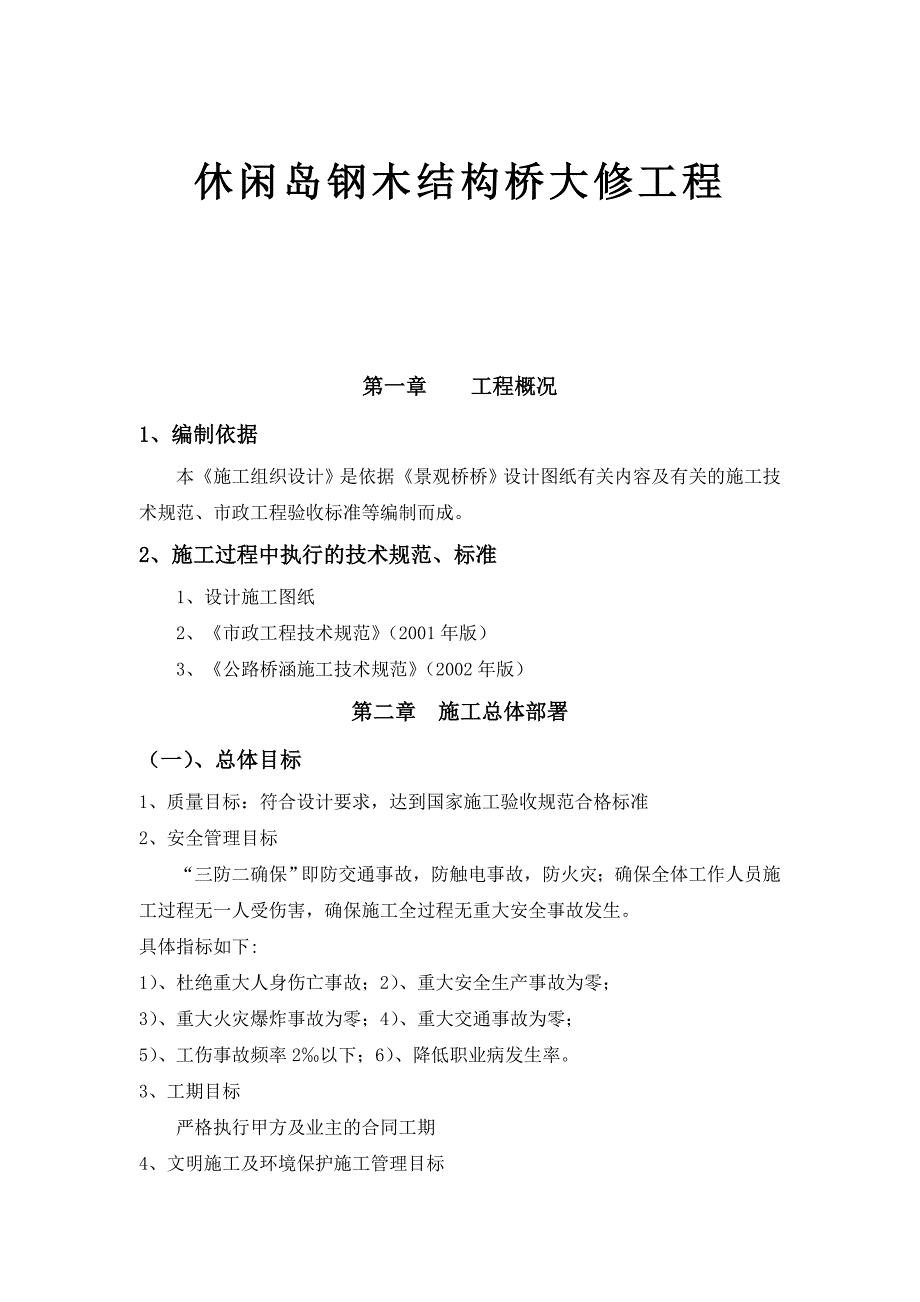

1、休闲岛钢木结构桥大修工程第一章 工程概况1、编制依据本施工组织设计是依据景观桥桥设计图纸有关内容及有关的施工技术规范、市政工程验收标准等编制而成。2、施工过程中执行的技术规范、标准1、 设计施工图纸2、 市政工程技术规范（2001年版）3、 公路桥涵施工技术规范（2002年版）第二章 施工总体部署（一）、总体目标1、质量目标：符合设计要求，达到国家施工验收规范合格标准2、安全管理目标“三防二确保”即防交通事故，防触电事故，防火灾；确保全体工作人员施工过程无一人受伤害，确保施工全过程无重大安全事故发生。具体指标如下:1）、杜绝重大人身伤亡事故；2）、重大安全生产事故为零；3）、重大火灾爆炸事故为

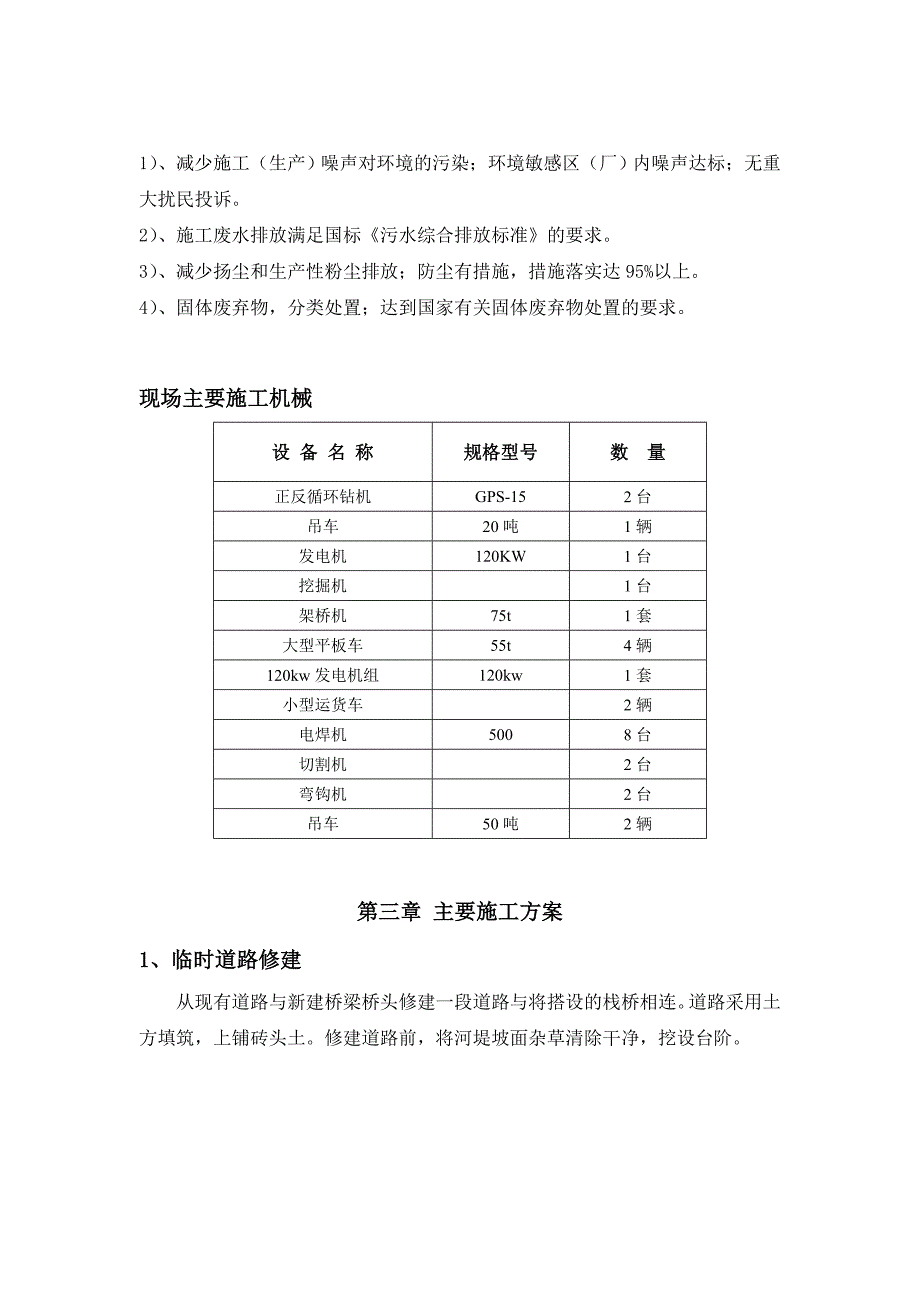

2、零；4）、重大交通事故为零；5）、工伤事故频率2以下；6）、降低职业病发生率。3、工期目标严格执行甲方及业主的合同工期4、文明施工及环境保护施工管理目标1）、减少施工（生产）噪声对环境的污染；环境敏感区（厂）内噪声达标；无重大扰民投诉。2）、施工废水排放满足国标污水综合排放标准的要求。3）、减少扬尘和生产性粉尘排放；防尘有措施，措施落实达95%以上。4）、固体废弃物，分类处置；达到国家有关固体废弃物处置的要求。现场主要施工机械设 备 名 称规格型号数 量正反循环钻机GPS-152台吊车20吨1辆发电机120KW1台挖掘机1台架桥机75t1套大型平板车55t4辆120kw发电机组120kw1套小

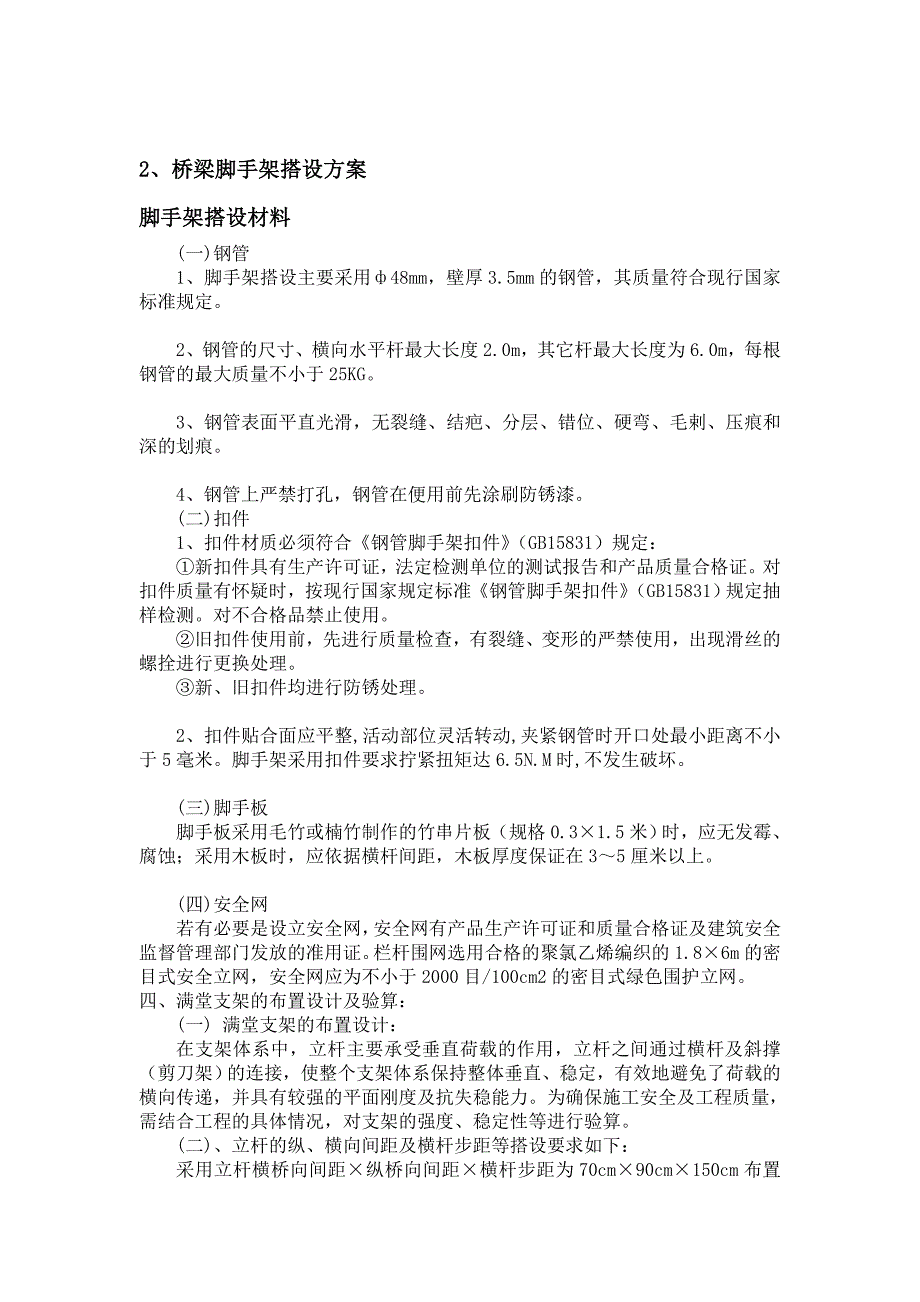

3、型运货车2辆电焊机5008台切割机2台弯钩机2台吊车50吨2辆第三章 主要施工方案1、临时道路修建从现有道路与新建桥梁桥头修建一段道路与将搭设的栈桥相连。道路采用土方填筑，上铺砖头土。修建道路前，将河堤坡面杂草清除干净，挖设台阶。2、桥梁脚手架搭设方案脚手架搭设材料(一)钢管1、脚手架搭设主要采用48mm，壁厚3.5mm的钢管，其质量符合现行国家标准规定。2、钢管的尺寸、横向水平杆最大长度2.0m，其它杆最大长度为6.0m，每根钢管的最大质量不小于25KG。3、钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。4、钢管上严禁打孔，钢管在便用前先涂刷防锈漆。(二)扣件1、扣

4、件材质必须符合钢管脚手架扣件（GB15831）规定：新扣件具有生产许可证，法定检测单位的测试报告和产品质量合格证。对扣件质量有怀疑时，按现行国家规定标准钢管脚手架扣件（GB15831）规定抽样检测。对不合格品禁止使用。旧扣件使用前，先进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺拴进行更换处理。新、旧扣件均进行防锈处理。2、扣件贴合面应平整,活动部位灵活转动,夹紧钢管时开口处最小距离不小于5毫米。脚手架采用扣件要求拧紧扭矩达6.5N.M时,不发生破坏。(三)脚手板脚手板采用毛竹或楠竹制作的竹串片板（规格0.31.5米）时，应无发霉、腐蚀；采用木板时，应依据横杆间距，木板厚度保证在35厘米以

5、上。(四)安全网若有必要是设立安全网，安全网有产品生产许可证和质量合格证及建筑安全监督管理部门发放的准用证。栏杆围网选用合格的聚氯乙烯编织的1.86m的密目式安全立网，安全网应为不小于2000目/100cm2的密目式绿色围护立网。四、满堂支架的布置设计及验算：(一) 满堂支架的布置设计：在支架体系中，立杆主要承受垂直荷载的作用，立杆之间通过横杆及斜撑（剪刀架）的连接，使整个支架体系保持整体垂直、稳定，有效地避免了荷载的横向传递，并具有较强的平面刚度及抗失稳能力。为确保施工安全及工程质量，需结合工程的具体情况，对支架的强度、稳定性等进行验算。(二)、立杆的纵、横向间距及横杆步距等搭设要求如下：采

6、用立杆横桥向间距纵桥向间距横杆步距为70cm90cm150cm布置形式的支架结构体系。(三)、必要时进行强度和稳定性验算。五、脚手架搭设工艺流程在牢固的地基挂线、立杆定位摆放扫地杆竖立杆并与扫地杆扣紧装扫地小横杆，并与立杆和扫地杆扣紧装第一步大横杆并与各立杆扣紧安第一步小横杆安第二步大横杆安第二步小横杆加设临时斜撑杆，上端与第二步大横杆扣紧(装设与柱连接杆后拆除)安第三、四步大横杆和小横杆安装二层与柱拉杆接立杆加设剪力撑铺设脚手板，绑扎防护及档脚板、立挂安全网。六、脚手架搭设方案与方法（一）搭设前准备1、脚手架搭设前,根据所在墩台的地质情况和各解面尺寸,确定搭设的大致范围,需回填土时应对基底先

7、进行夯实整平。墩身高度大于XX米后原则上要求用C20砼浇筑厚度大于10cm硬化，2m平面沿杆基础周边位置。2、脚手架基底底面标高应高于自然地面。3、外侧立杆1米外设置截面20cm20cm的排水沟。4、根据搭设尺寸，计算并准备好所需材料。（二）脚手架搭设方法1、内侧立杆角点尺寸确定方法（1）、内侧立杆距离墩身模板外边缘最大截面处按20厘米搭设，即按每侧宽40厘米考虑。（2）、对于一般圆端形桥墩，当墩身高度（包括托盘、顶帽）小于10米时砼一次性浇筑，按顶帽截面尺寸控制，与墩身保持一定距离，便于操作；当高度大于10米时，要依据墩顶截面和墩底截面综合考虑确定内侧立杆角点矩形尺寸。2、脚手架内部布置（1

8、）脚手架按双排立杆进行搭设。（2）立杆纵向间距1.5米，横向间距1.0米，步距1.5米。（3）墩身高度大于10米时，立杆底部铺设垫板，垫板可考虑5厘米厚木板。（4）剪刀撑按矩形脚手架内外侧四面均设置，共八个剪刀撑；墩身每68米分段浇筑高度设置一层剪刀撑。（5）当墩身浇筑分两次及以上时，应设置撑墙杆或连墙杆，同一截面，横桥向每侧各设一根，顺桥向每侧两根，共6根。分两次浇筑的墩身，在下部已浇筑的墩身上设撑墙杆，竖向上下每浇筑段两层；当三次及三次以上浇筑高度时，要求每浇节段两层模型拉杆，不穿PVC管，将拉杆作为连墙杆。（6）当墩身高度较高时，矩形脚手架在圆端四部位处设置连角管，以确保钢筋绑扎施工安全

9、。3、防护设置（1）脚手板设置：在每一层墩身浇筑面铺设脚手板，脚手板沿脚手架内四周满铺，并用铁丝捆绑。（2）脚手梯设置：考虑本工程墩身施工周期短等实际情况，本着经济有效安全的原则，本工程不再设置之字形斜道，计划在合适的位置横杆式垂直爬梯，横杆间距按50厘米布置。（3）防护栏杆设置：在每一层墩身高度浇筑面脚手架外围四周设置比浇筑面高1.2米的防护围栏和踢脚杆。（4）防护网设置：脚手架外侧用密目式安全网封闭，且应将安全网固定在脚手架外立杆里侧，应用18铅丝张持严密。（三）各种杆件的一般要求1、纵向水平杆设置在立杆内侧，其长度不小于3跨。纵向水平杆接长采用对接扣件连接，交错布置，两根相邻纵向水平接头

10、设置相互错开不小于500mm，各接头中心至最近主节点的距离不大于纵距的1/3。2、纵向搭接长度不小于1米，并等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。3、纵向水平杆的各节点处采用直角扣件固定在横向水平杆上。4、横向水平杆的各个节点处必须设置并采用直角扣件扣接且严禁拆除。5、脚手片必须垂直于墙面横向铺设，满铺到位，不留空位。四角用18铁丝双股并联绑扎，固定在纵向水平杆上，要求绑扎牢固，交接处平整，无空头板。6、每根立杆垂直稳放在垫板上。7、纵向扫地杆采用直角扣件固定在距离底座上不大于200处的立杆上。横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的

11、立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延伸长两跨与立杆固定，高低差不小于1m。靠边坡上方的立杆轴线到边坡的距离不小于500mm。8、立杆必须用连墙件与已浇筑墩身可靠连接。9、立杆接长除顶层步可采用搭接外，其余各层各步接头必须用对接扣件连接。对接、搭接均须符合下列规定：、立杆上的对接扣件交错布置，两根相邻立杆的接头相互错开，不设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500，各接头中心至主节点的距离不大于步距的1/3。、搭接长度不应小于1m，应采用不小于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm.10、剪刀撑与地面的平行

12、倾角宜在450600之间。剪刀撑斜杆的接长宜采用搭接，搭接长度不应小于m：两根撑杆须交错布置，同立杆的交错相同。11、剪刀斜杆应用旋转扣件固定在与相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。12、脚手板上应每隔250300mm设置一根防滑木条，木条厚度宜为2030mm。七、脚手架搭设质量和安全要求脚手架的搭设应将质量要求和安全要求有机地统一起来，确保搭设过程以及以后的使用和拆除过程的安全与适用。（一）、搭设前的准备工作、 搭设前，单位工程负责人应按脚手架搭拆方案的要求，对架子工进行安全技术交底，交义双方履行签字手续。、 熟悉图纸和施工现场看，掌握建筑平面和

13、立面的构造特点，环境条件，按照建筑施工扣件式钢管脚手架安全技术规范（JGJ1302001）中构造要求，决定脚手架步距等等，具体施搭设步骤。、 材料准备。对进场的钢管、扣件、脚手架、安全网等进行检查验收。、 搭设场地准备。根据脚手架搭设高度、搭设场地土质情况与现行国家标准地基与基础工程施工及验收规范（JGJ202）做好脚手架地基与基础的施工要求，坚实平整，不积水，砼硬化。经验收合格后，按方案的要求放线定位。、 架子工应持有效的特种作业人员操作证上岗作业。必须戴好安全帽、佩安全带、必须穿鞋，严禁穿塑料底鞋，皮鞋等硬底易滑的鞋子登高作业。操作工具及小零件要放在工具袋内，扎紧衣袖口，领口以及裤腿口，以

14、防钩挂发生危险。（二）搭设过程中的质量和安全要求1、扣件式双排钢管脚手架搭设一般顺序是：里立杆外立杆小横杆大横杆扫地杆脚手片防护栏杆和踢脚杆连墙杆安全网2、脚手架必须配合施工进度搭设，保证搭设过程中和稳定性。3、脚手架搭设中累计误差超过允许偏差，难经纠正，每搭完一步脚手架后，按规定校步距、纵距、横距、立杆的垂直度。4、竖立杆时应由两人配合操作。大、小横杆与立杆连接时，也必须两人配合。立杆垂直度偏差不得大于架高的1200。5、立杆接头除在顶层可采用搭接外，其余各接头必须采取对接扣件，对接应符合下要求：立杆上的对接扣件应交错布置，两相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离

15、不应小于500mm，各接头中心距主节点的距离不应大于步距的13，同一步内不允许有二个接头。6、搭设中每隔一层外架要及时与结构进行牢固拉结，以保证搭设过程中的安全，要随搭随校正杆件的垂直度和水平偏差，适度拧紧扣件。7、栏杆上立挂安全网，网的下口与建筑物挂搭封严(即形成兜网)或立网底部压在作业面脚手板下，再在操作层脚手板下另设一道固定安全网。8、搭设脚手架的人员必须戴安全帽、系安全带、穿防滑鞋。当有六级及六级以上大风和雾、雨或雪雨、雪天气时，应停止脚手搭设作业。雨、雪后上架作业应注意防滑，并采取防滑措施。9、非操作层脚手架上严禁堆放材料，且必须保持清洁，操作层脚手架上材料堆放不能集中，不能超高，堆放要稳固，每平方米的堆放不得超过300kg，工作完成后及时清除干净。10、架工及架上操作人员，每天上下班前要检查架子的支撑锚固点是否牢固，发现问题立即处理或报技术负责人解决。架上施工荷载
