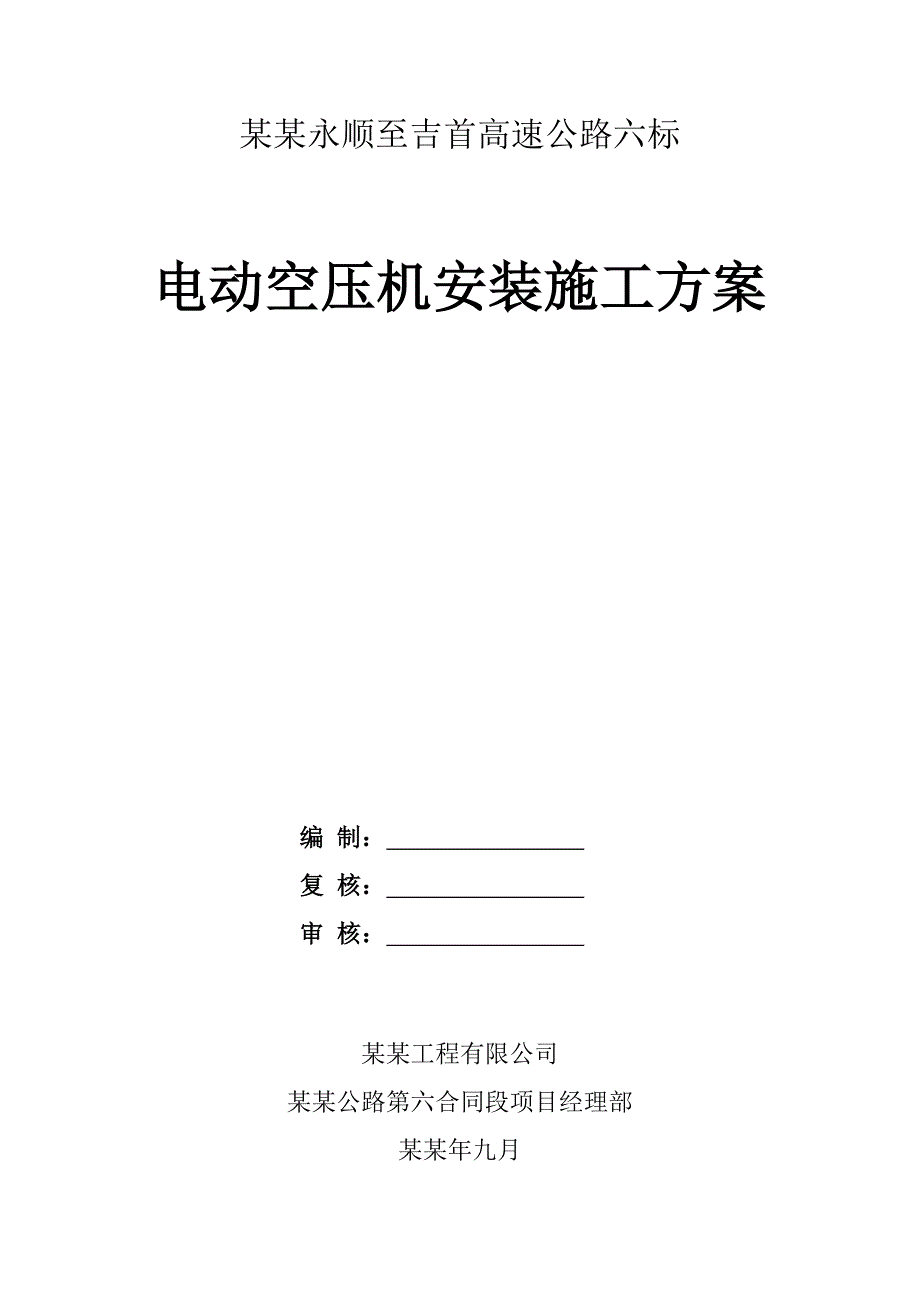

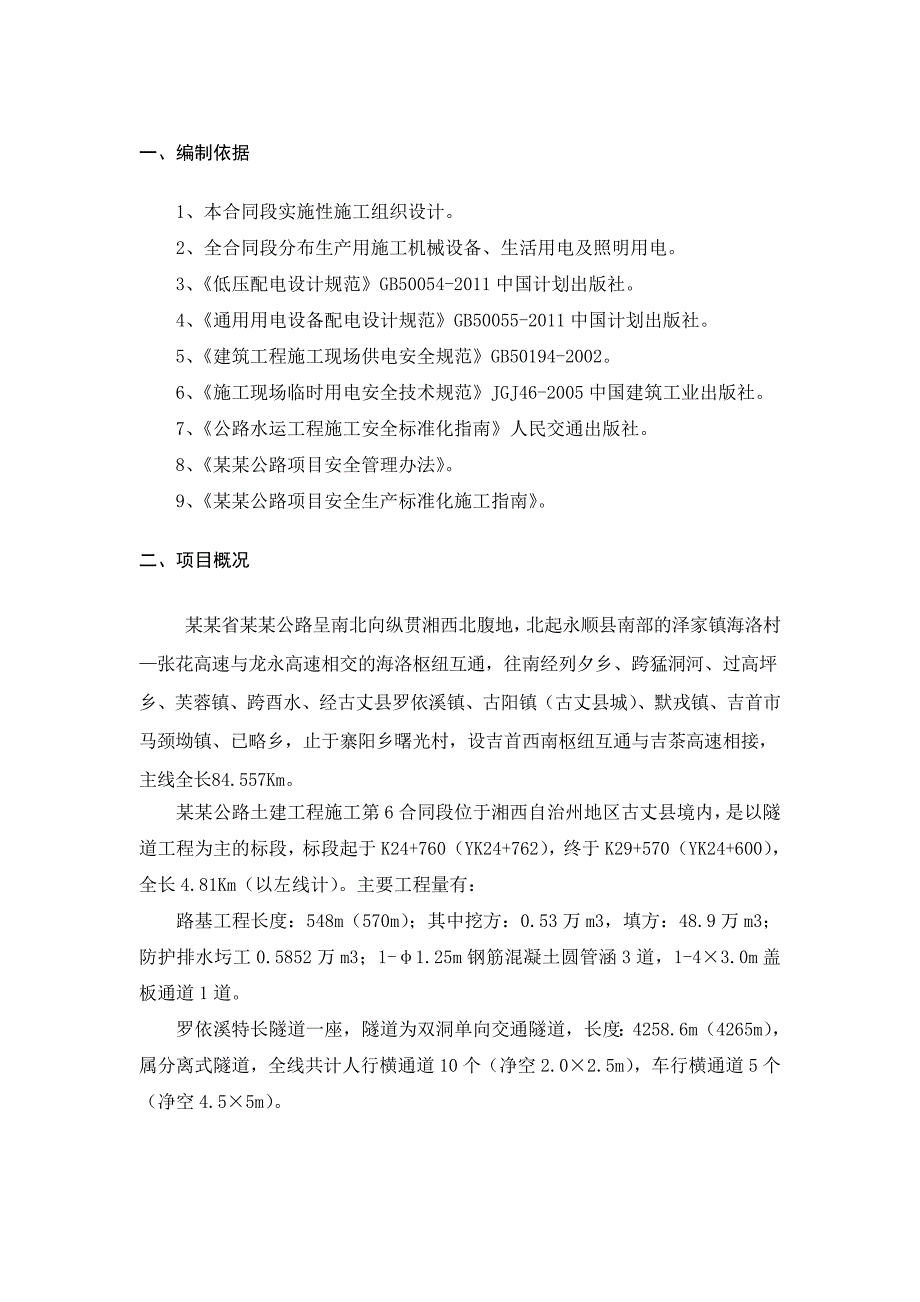

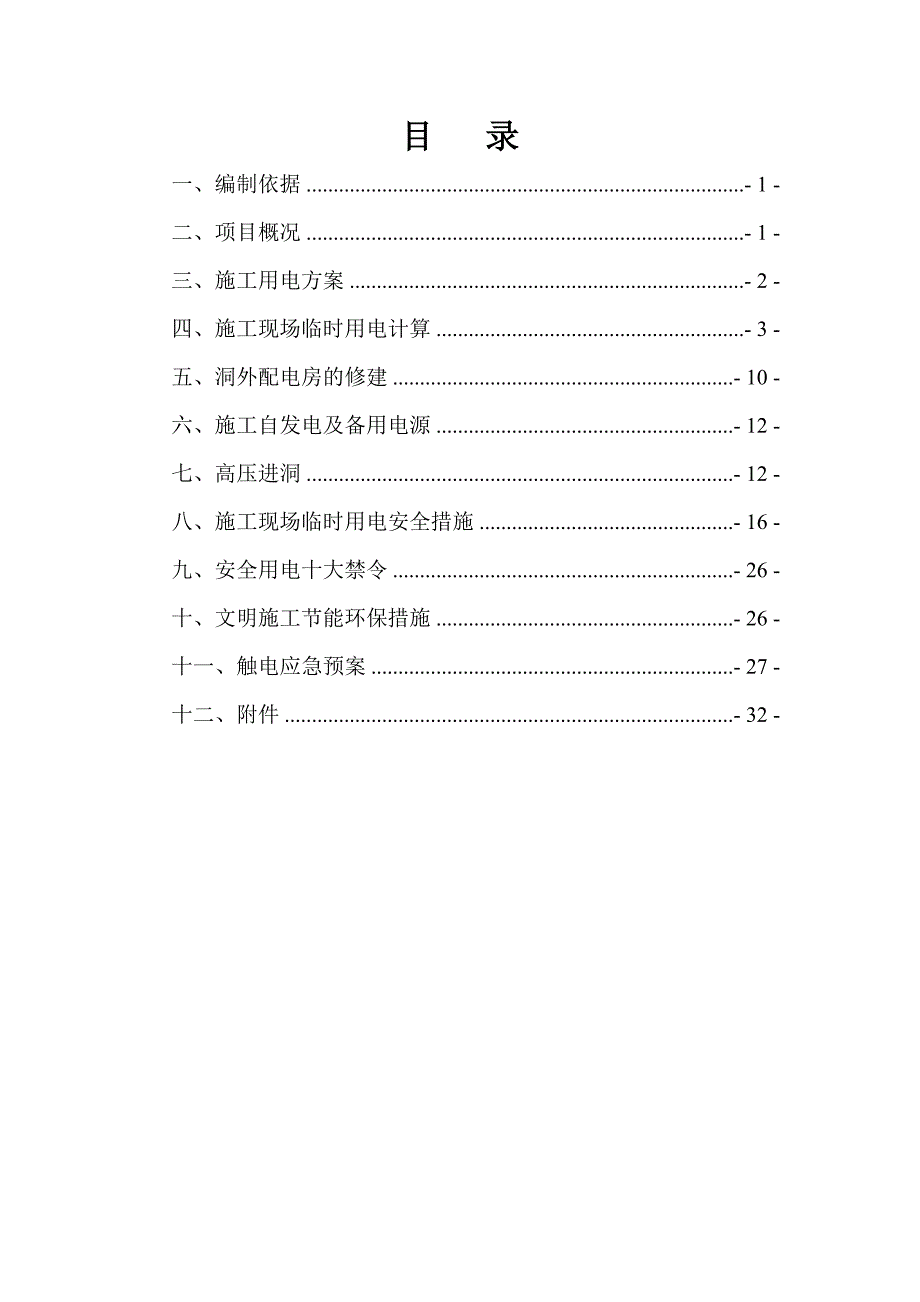

1、某某永顺至吉首高速公路六标电动空压机安装施工方案编 制： 复 核： 审 核： 某某工程有限公司某某公路第六合同段项目经理部某某年九月目 录一、编制依据- 1 -二、项目概况- 1 -三、施工用电方案- 2 -四、施工现场临时用电计算- 3 -五、洞外配电房的修建- 10 -六、施工自发电及备用电源- 12 -七、高压进洞- 12 -八、施工现场临时用电安全措施- 16 -九、安全用电十大禁令- 26 -十、文明施工节能环保措施- 26 -十一、触电应急预案- 27 -十二、附件- 32 -一、编制依据1、本合同段实施性施工组织设计。2、全合同段分布生产用施工机械设备、生活用电及照明用电。3、低

2、压配电设计规范GB50054-2011中国计划出版社。4、通用用电设备配电设计规范GB50055-2011中国计划出版社。5、建筑工程施工现场供电安全规范GB50194-2002。6、施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社。7、公路水运工程施工安全标准化指南人民交通出版社。8、某某公路项目安全管理办法。9、某某公路项目安全生产标准化施工指南。二、项目概况某某省某某公路呈南北向纵贯湘西北腹地，北起永顺县南部的泽家镇海洛村张花高速与龙永高速相交的海洛枢纽互通，往南经列夕乡、跨猛洞河、过高坪乡、芙蓉镇、跨酉水、经古丈县罗依溪镇、古阳镇（古丈县城）、默戎镇、吉首市马颈坳镇、

3、已略乡，止于寨阳乡曙光村，设吉首西南枢纽互通与吉茶高速相接，主线全长84.557Km。某某公路土建工程施工第6合同段位于湘西自治州地区古丈县境内，是以隧道工程为主的标段，标段起于K24+760（YK24+762），终于K29+570（YK24+600），全长4.81Km（以左线计）。主要工程量有：路基工程长度：548m（570m）；其中挖方：0.53万m3，填方：48.9万m3；防护排水圬工0.5852万m3；1-1.25m钢筋混凝土圆管涵3道，1-43.0m盖板通道1道。罗依溪特长隧道一座，隧道为双洞单向交通隧道，长度：4258.6m（4265m），属分离式隧道，全线共计人行横通道10个（净

4、空2.02.5m），车行横通道5个（净空4.55m）。三、施工用电方案1、电源接引根据本合同段的段落划分及施工队伍的配备情况，临时用电以罗依溪隧道为主，隧道进口电源需联系供电部门架设10KV高压输电线路，隧道出口因原有10KV高压线路线径小需更换才可引入使用，项目部及各工区生活用电从附近线路接入。2、变压器布设在罗依溪隧道正式开工前，计划在罗依溪隧道进口设置两台800KVA变压器、一台500KVA变压器；在隧道进口拌合站设置一台500KVA变压器。计划在罗依溪隧道出口设置两台800KVA变压器、一台500KVA变压器；在隧道出口拌合站设置一台500KVA变压器。项目部施工临时用电计划安装变压器

5、共计8台，总装容量5200KVA。3、高压进洞按照相关供电规范及施工经验，0.4KV三相线路供电半径不宜超过0.8km。当罗依溪隧道进出口掘进至1000m左右时，线路末端电压已达不到用电设备额定电压，导致隧道内大型设备如输送泵、电动空压机由于电压低不能正常工作。为解决施工用电难题，需高压进洞，在洞内架设10KV电缆，在隧道掘进1000m多后，组织在隧道进口及出口洞内离洞口1000米处分别移装一台800KVA变压器，充分利用附近左右线间车行横洞或人行横洞，供给左右洞大型用电设备尤其是砼输送泵，充分满足施工供电需求。4、施工用电难点根据相关调查，在罗依溪隧道的临近10KV配电线路线径细、容量小，难

6、以满足经理部的隧道施工生产要求。需要同某某公路建设开发有限公司、当地供电部门加强协调和磋商，通过更换或新架高压配电线路等，解决经理部的高压电源接引问题。5、自发电规划在开工伊始，采用自发电的可能性较大。计划在隧道进出口分别配备350KW发电机两台，在进出口拌合站分别配备300KW发电机一台，前期用作主要施工用电电源，同时做好自发电运行情况的统计。高压网络电源接引后，发电机用作备用电源使用。四、施工现场临时用电计算1、隧道进出口施工用电初步计划在罗依溪隧道进出口施工分别安装800KVA变压器两台，500KVA一台。现以施工工程量较多的隧道出口工点进行容量计算。根据隧道出口及路基施工特点，各施工点

7、功能分区划分为洞内施工、路基施工、空压机房、钢筋加工场、搅合站及施工驻地等。（1）洞内施工及路基施工主要用电设备有：序号设备名称型号规格单位数量额定功率(KW)小计功率(KW)备注1隧道通风机55KW*2台21102202砼输送泵 HBT60台2751503衬砌台车12M台230604电焊机BX1-400台811885湿喷机台65306洞内抽水机扬程20m米台45.5227空压机3.5m3台618.51118圆盘锯台21.539捣固器台15510洞内及路基照明4011其他小型机具10合计739隧道洞内及路基施工临时供电包括施工用电、照明用电两个部分，计算公式如下： S总施工总用电量，KW；K备

8、用系数，取1.05；P1工点动力设备的额定输出功率的总和，KW;P2工点照明用电量总和，KW;动力设备的平均功率，取0.85进行计算；cos平均功率因数，由于采用了无功自动补偿，取0.95；K1动力设备同时使用系数，取0.8；K2动力负荷系数，取0.85；K3照明用电同时使用系数，取0.95。隧道出口洞内施工及路基施工总用电量： =679KW施工所需变压器容量为 =673KVASe变压器计算容量罗依溪隧道出口洞内及路基施工选用变压器总装容量P=800KVA Se =673KVA，所以，以上选择的变压器能够满足隧道出口及路基施工生产需要。变压器至总配电柜总的计算电流=1023A考虑施工方便、经济

9、成本、防火防盗防触电等诸多因素，变压器至总配电柜采用每相三根240mm2塑料铝芯线并联使用，零线及接地线采用185mm2塑料铝芯线。自总配电柜出线，共布设四路供电回路：左线洞内供电回路，右线洞内供电回路，隧道通风机专用供电回路，路基施工供电回路。隧道左右洞内及隧道通风机供电回路分别采用3*240mm2+1*120mm2+1*95mm2塑料铝芯线布设，路基供电回路采用3*75mm2+2*50mm2塑料铝芯线布设。根据计算，能够满足隧道洞门至1km左右的施工，当隧道掘进1km以后计划采用高压进洞方式供给洞内用电。（2）空压机房及钢筋加工场主要用电设备有：序号设备名称型号规格单位数量额定功率(KW)

10、小计功率(KW)备注1电动空压机BJ20/8G台51105502电焊机BX1-400台411443钢筋弯曲机GW40台14.54.54钢筋切断机GQ40台24.595钢筋调直机GT4-14台1226型钢弯曲机台1557砂轮磨石机台1 1.51.58值班生活及照明5合计621空压机房及钢筋加工场临时供电包括施工生产用电、生活及照明用电两个部分，计算公式如下： S总施工总用电量，KW；K备用系数，取1.05；P1工点动力设备的额定输出功率的总和，KW；P2工点照明用电量总和，KW；动力设备的平均功率，取0.85进行计算；cos平均功率因数，由于采用了无功自动补偿，取0.95；K1动力设备同时使用系

11、数，取0.9；K2动力负荷系数，取0.9；K3生活及照明用电同时使用系数，取0.7。空压机房及钢筋加工场生产总用电量： =652.5KW施工所需变压器容量为 =727KVASe变压器计算容量罗依溪隧道出口空压机房及钢筋加工场选用变压器总装容量P=800KVA Se =727KVA，以上选择的变压器能够满足隧道出口空压机房及钢筋加工场生产需要。变压器至总配电柜总的计算电流=1105A根据导线允许载流量，变压器至总配电柜采用每相三根240mm2塑料铝芯线并联使用，零线及接地线采用185mm2塑料铝芯线。自总配电柜出线，共布设六路供电回路：电动空压机专用供电回路及钢筋加工场供电回路。电动空压机根据数

12、量设5路供电回路。六路供电回路采用3*185mm2+1*120mm2+1*75mm2塑料铝芯线布设，根据计算，能够满足空压机房及钢筋加工场的供电要求。（3）碎石场、搅拌机及施工生活营地主要用电设备有：序号设备名称型号规格单位数量额定功率(KW)小计功率(KW)备注1搅拌机JS750台150502碎石机套11501503整平机套11251254生活设施用电及照明120合计445碎石场、搅拌机及施工生活营地临时供电包括施工生产用电、生活及照明用电两个部分，计算公式如下： S总施工总用电量，KW；K备用系数，取1.05；P1工点动力设备的额定输出功率的总和，KW；P2工点照明用电量总和，KW；动力设

13、备的平均功率，取0.85进行计算；cos平均功率因数，由于采用了无功自动补偿，取0.95；K1动力设备同时使用系数，取0.9；K2动力负荷系数，取0.9；K3生活及照明用电同时使用系数，取0.7。空压机房及钢筋加工场生产总用电量： =430.5KW施工所需变压器容量为 =480KVASe变压器计算容量罗依溪隧道出口碎石场、搅拌机及施工生活营地选用变压器总装容量P=500KVA Se =480KVA，以上选择的变压器能够满足碎石场、搅拌机及施工生活营地的施工及生活需要。变压器至总配电柜总的计算电流=921A根据导线允许载流量，变压器至总配电柜采用每相三根185mm2塑料铝芯线并联使用，零线及接地线采用120mm2塑料铝芯线。自总配电柜出线，共布设三路供电回路：碎石场供电回路，搅拌机供电回路，施工生活用电供电回路。碎石场供电回路采用6*185mm2+1*185mm2+1*120mm2塑料铝芯线布设；搅拌机及施工生活供电回路分别采用3*150mm2+1*120mm2+1*95mm2塑料铝芯线布设。根据计算，上述线路布设
