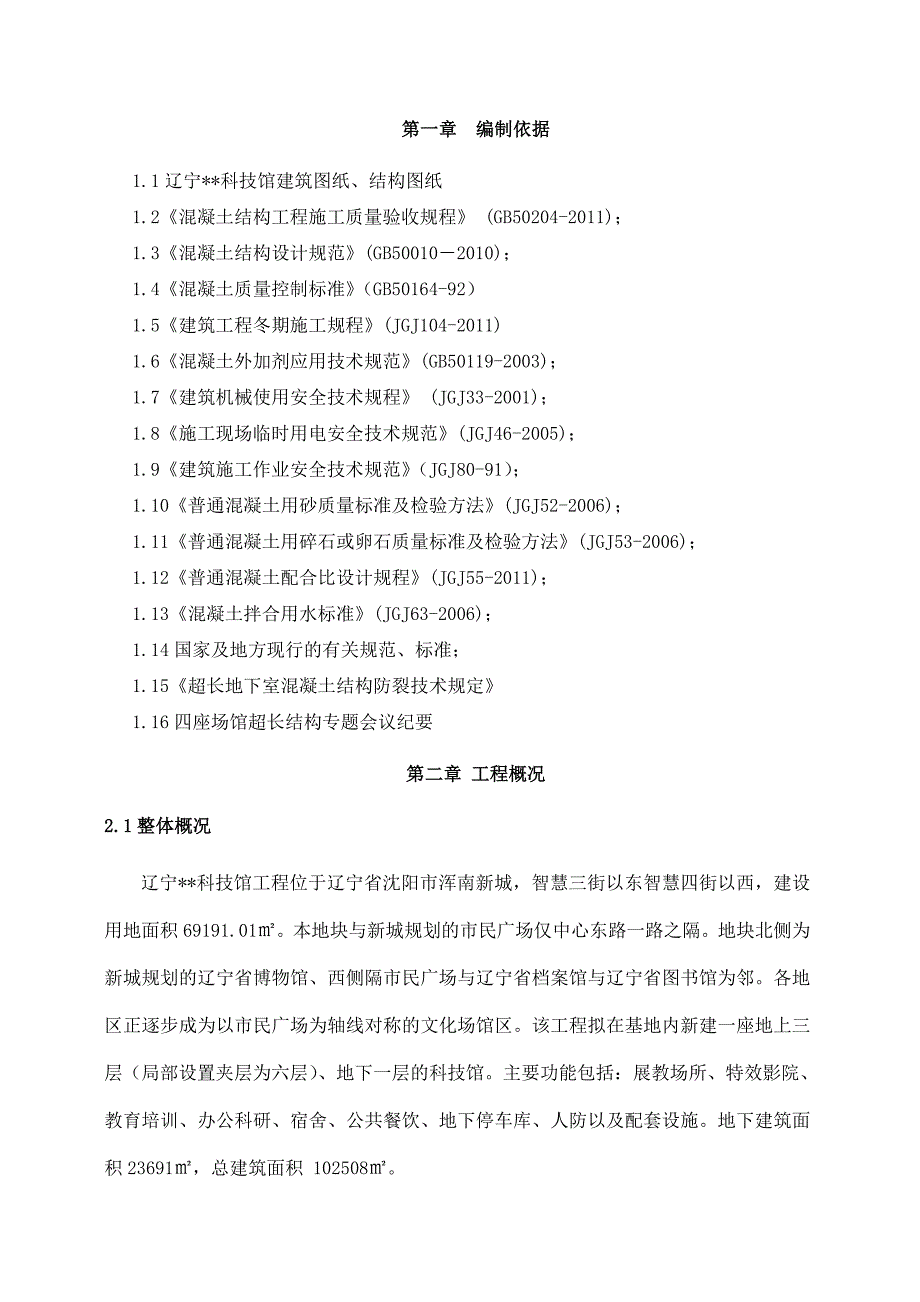

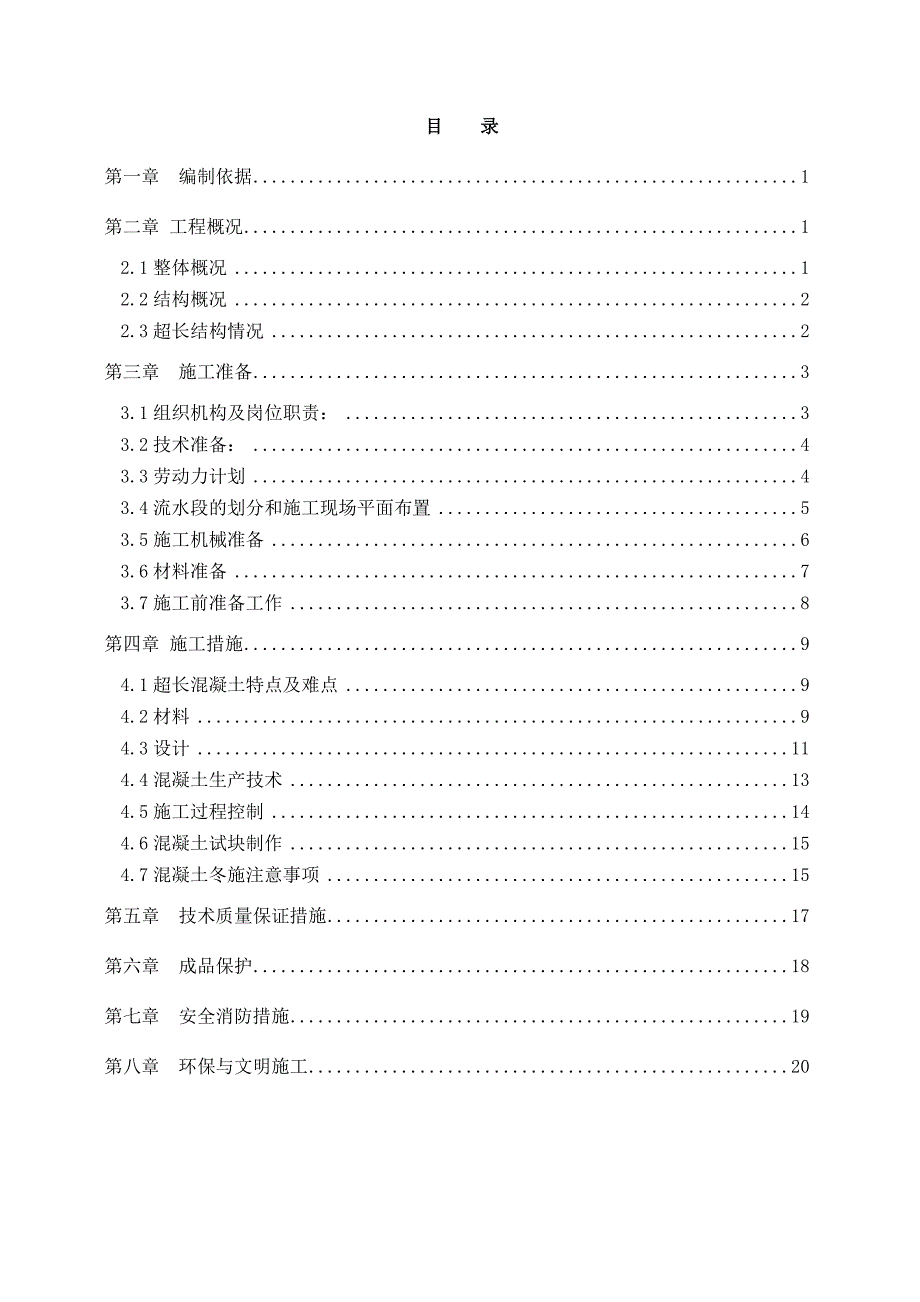

1、目 录第一章 编制依据1第二章 工程概况12.1整体概况12.2结构概况22.3超长结构情况2第三章 施工准备33.1组织机构及岗位职责：33.2技术准备：43.3劳动力计划43.4流水段的划分和施工现场平面布置53.5施工机械准备63.6材料准备73.7施工前准备工作8第四章 施工措施94.1超长混凝土特点及难点94.2材料94.3设计114.4混凝土生产技术134.5施工过程控制144.6混凝土试块制作154.7混凝土冬施注意事项15第五章 技术质量保证措施17第六章 成品保护18第七章 安全消防措施19第八章 环保与文明施工20 第一章 编制依据1.1辽宁*科技馆建筑图纸、结构图纸1.2

2、混凝土结构工程施工质量验收规程 (GB50204-2011)；1.3混凝土结构设计规范(GB500102010)；1.4混凝土质量控制标准（GB50164-92）1.5建筑工程冬期施工规程(JGJ104-2011)1.6混凝土外加剂应用技术规范(GB50119-2003)；1.7建筑机械使用安全技术规程 (JGJ33-2001)；1.8施工现场临时用电安全技术规范(JGJ46-2005)；1.9建筑施工作业安全技术规范（JGJ80-91）；1.10普通混凝土用砂质量标准及检验方法(JGJ52-2006)；1.11普通混凝土用碎石或卵石质量标准及检验方法(JGJ53-2006)；1.12普通混凝

3、土配合比设计规程(JGJ55-2011)；1.13混凝土拌合用水标准(JGJ63-2006)；1.14国家及地方现行的有关规范、标准；1.15超长地下室混凝土结构防裂技术规定1.16四座场馆超长结构专题会议纪要第二章 工程概况2.1整体概况辽宁*科技馆工程位于辽宁省沈阳市浑南新城，智慧三街以东智慧四街以西，建设用地面积69191.01。本地块与新城规划的市民广场仅中心东路一路之隔。地块北侧为新城规划的辽宁省博物馆、西侧隔市民广场与辽宁省档案馆与辽宁省图书馆为邻。各地区正逐步成为以市民广场为轴线对称的文化场馆区。该工程拟在基地内新建一座地上三层（局部设置夹层为六层）、地下一层的科技馆。主要功能包

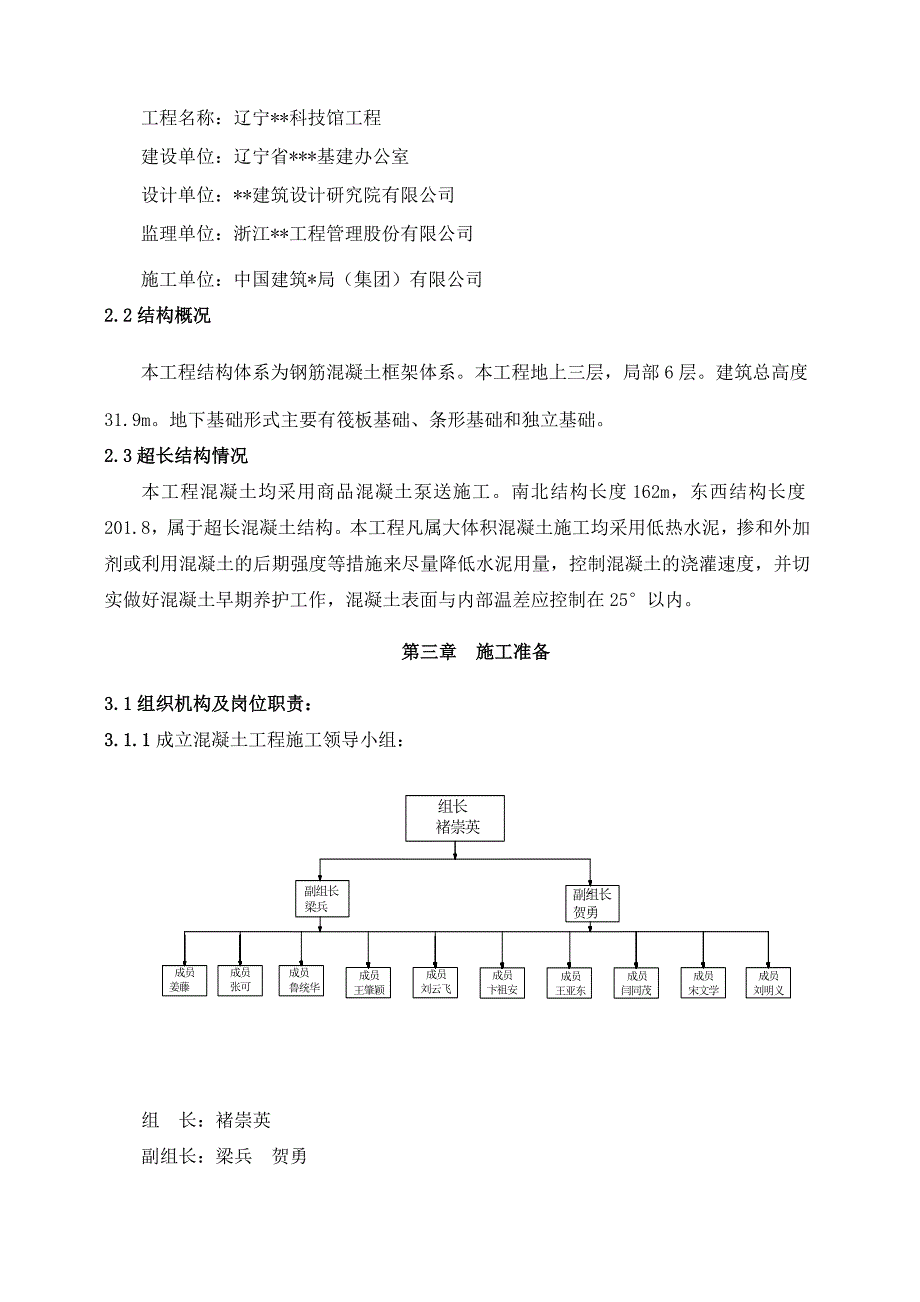

4、括：展教场所、特效影院、教育培训、办公科研、宿舍、公共餐饮、地下停车库、人防以及配套设施。地下建筑面积23691，总建筑面积 102508。工程名称：辽宁*科技馆工程建设单位：辽宁省*基建办公室设计单位：*建筑设计研究院有限公司监理单位：浙江*工程管理股份有限公司施工单位：中国建筑*局（集团）有限公司2.2结构概况本工程结构体系为钢筋混凝土框架体系。本工程地上三层，局部6层。建筑总高度31.9m。地下基础形式主要有筏板基础、条形基础和独立基础。2.3超长结构情况本工程混凝土均采用商品混凝土泵送施工。南北结构长度162m，东西结构长度201.8，属于超长混凝土结构。本工程凡属大体积混凝土施工均采

5、用低热水泥，掺和外加剂或利用混凝土的后期强度等措施来尽量降低水泥用量，控制混凝土的浇灌速度，并切实做好混凝土早期养护工作，混凝土表面与内部温差应控制在25以内。第三章 施工准备3.1组织机构及岗位职责：3.1.1成立混凝土工程施工领导小组：组 长：褚崇英副组长：梁兵 贺勇 成 员：姜藤 刘云飞 卞祖安 王亚东 张可 王肇颖 闫同茂 宋文学 3.1.2岗位职责：项目经理（褚崇英）：现场施工总负责。总工（梁兵）：负责现场混凝土工程全面管理工作。生产经理（贺勇）：负责浇筑协调混凝土罐车的现场调度，对搅拌站下达指令等。负责混凝土工程的组织、协调、检查、监督管理工作。技术部（张可、王肇颖）：负责编制混凝

6、土工程施工方案和相应纠正措施，负责解决砼施工过程中的技术问题、外加剂添量控制。混凝土技术资料的分析、收集、整理、归档等。工程部（姜藤、刘云飞）：负责现场管理及砼质量、砼小票的管理、现场砼坍落度的检测、砼供应量的监测、组织向混凝土班组进行交底，组织实施混凝土的浇筑、测温、养护及标识工作，同时控制混凝土出厂时间，保证及时浇筑。保证现场安全文明施工。物资部（陈志刚）：负责保温材料、养护材料及外加剂的供应。安全部（鲁统华）：负责现场安全文明施工及对现场砼浇筑过程中安全工作。试验室（李敏）：混凝土试块制作、养护、送试、混凝土现场试验、标养室维护工作。临水、临电（闫同茂）：负责现场供电、供水工作。质量部（

7、卞祖安）：负责砼的浇筑质量。消防、保卫（王亚东）：负责指挥现场交通车辆的通行。钢结构(刘明义):负责土建与钢结构的协调。3.2技术准备：3.2.1施工技术人员应提前熟悉图纸、了解设计意图、编制月、周施工进度计划。3.2.2做好混凝土配合比试配工作和混凝土强度试验；做好与钢筋、模板工程的交接检工作。3.2.3做好混凝土测温准备工作，本工程采用预埋式温度传感器（热敏电阻），用建筑电子测温仪测量读数。相应的材料、仪器要提前进场，经有资质的检验部门检验合格后方可使用。埋设工作安排在浇筑前的12h进行，避免温度传感器（热敏电阻）丢失和破坏。3.3劳动力计划3.3.1混凝土浇筑各项工作的人员安排混凝土工程

8、施工领导小组对混凝土的浇筑、养护等各项工作做出总体部署，配备包括土建分包单位在内的两套管理人员，管理、监督和控制混凝土的施工过程、施工顺序及混凝土的施工质量。管理人员应严格按照施工方案的要求履行本岗位职责，并应加强各部门之间、各部门与施工队之间以及现场与搅拌站之间的相互沟通，及时掌握现场动态，作好浇筑工作的协调指挥工作。所有现场管理人员均应作到对施工现场本职范围内发生和即将发生的偶然事件都有合理的处理措施。混凝土施工管理人员安排序号管理岗位人数岗位职责1施工总指挥1人总体负责混凝土施工的质量、安全、进度、文明施工，处理现场重要突发事件2现场总协调1人负责施工人员、浇筑机械、混凝土、保温养护材料

9、、等各生产要素的调配工作3质量总监1人全面负责混凝土施工的质量计划、质量保证措施、现场质量监控等各项工作4质检员2人对混凝土施工的全过程进行现场实时监控否决有质量隐患的施工操作5现场责任工程师4人负责具体组织施工人员施工按照方案要求合理安排浇筑进度、方向，指导施工人员规范施工，调节混凝土进场时间6试验员1人负责混凝土标养试块、同条件试块、抗渗试块的制作、养护试验工作7测温记录员2人负责混凝土进场温度、入模温度、养护温度、大气同期温度的测量、记录、整理工作8测量员2人负责结构标高、轴线、构件定位线的测量、放线、验线工作3.3.2混凝土施工劳动力计划序号工种班组数每班人数备用合计1混凝土工2305

10、(每班)702架子工2155353抹灰工25104木工2485钢筋工26126养护工26127指挥2368下料25109后勤22410电工22411力工2153012交通指挥224共计205人3.4流水段的划分和施工现场平面布置3.4.1流水段的划分地下室结构混凝土施工共划分为三个区，-11.8m筏板区域为A区，-7.5m条形基础为B区，-4m独立基础为C区。A区划分为四段流水段，B区划分为六段流水段， C区划分为四段流水段。3.4.2地下室结构施工地下室结构施工阶段主要采用混凝土地泵、汽车泵配合浇筑的形式，根据流水段位置均布在基坑每侧。3.4.3交通组织砼车的运输路线可以从西侧和北侧的大门，

11、进入现场卸完砼后，沿着现场的施工道路到达指定地点，冲洗干净后从北门出去。3.5施工机械准备3.5.1砼泵的平均泵送量混凝土由预拌混凝土厂负责拌制和运输，运到现场后必须符合混凝土的技术要求。（1）混凝土泵送需配备运输车辆台数计算：砼泵实际平均输出量Q1： Q1Qmaxa1式中 Qmax最大输出量（m3/h）取40m3/h a1配管条件系数取0.85 作业效率取0.8 故:Q1400.850.8=27.2 m3/h 需配备砼运输车辆数计算： N1Q1/60V1 (60L1/S0+T1) 式中V1为运输车容量取8m3 S0为运输车平均行驶速度取40（km/h） L1为运输车往返距离为20km T1为

12、每台运输车总计停歇时间取40（min）故： N127.2/(608)(6020/3040)=4.5台次。每台砼泵配备5辆运输车可满足要求。（2）汽车泵送需配备运输车辆台数计算：砼泵实际平均输出量Q1： Q2Qmaxa1式中 Qmax最大输出量（m3/h）取80m3/h a1配管条件系数取0.85 作业效率取0.8 故:Q2800.850.8=54.4 m3/h 需配备砼运输车辆数计算： N2Q2/60V1 (60L1/S0+T1) 式中V1为运输车容量取8m3 S0为运输车平均行驶速度取40（km/h） L1为运输车往返距离为20km T1为每台运输车总计停歇时间取40（min）故： N254

13、.4/(608)(6020/3040)=9台次。每台汽车砼泵配备9辆运输车可满足要求，共需要38辆N=2*（N1+N2）。3.5.3垂直运输机械设备一览表序号设备名称型号单位数量性能1固定式塔吊K30/30台170米臂长2固定式塔吊K30/30台270米臂长3固定式塔吊K30/30台170米臂长4固定式塔吊K30/30台170米臂长5固定式塔吊K60/15台260米臂长6混凝土地泵台980m3/h7汽车泵台2臂长47m9混凝土振动棒50只302.2kw（低噪音）10混凝土振动棒70只102.2kw（低噪音）11混凝土罐车10m3/辆辆36其中4台备用3.6材料准备3.6.2主要材料准备主要材料准备明细表序号材料名称规格单位数量用途1塑料薄膜M210000混凝土养护覆盖2养护剂Kg500墙柱周围混凝土养护3脚手架T20泵管架设，马道架设4阻燃岩棉被M210000混凝土养护覆盖5热敏电阻组70混凝土冬施测温6电子测温仪台1混凝土冬施测温3.7施工前准备工作1、浇筑前项目部排定两大班作业的各岗位人员名单。按照施工方案进行详细的技术交底，使所有参加人员都明确自己的岗位职责。施工现
