毕业论文-基于AT89C51单片机的信号灯报警监控系统设计.doc
《毕业论文-基于AT89C51单片机的信号灯报警监控系统设计.doc》由会员分享,可在线阅读,更多相关《毕业论文-基于AT89C51单片机的信号灯报警监控系统设计.doc(64页珍藏版)》请在优知文库上搜索。

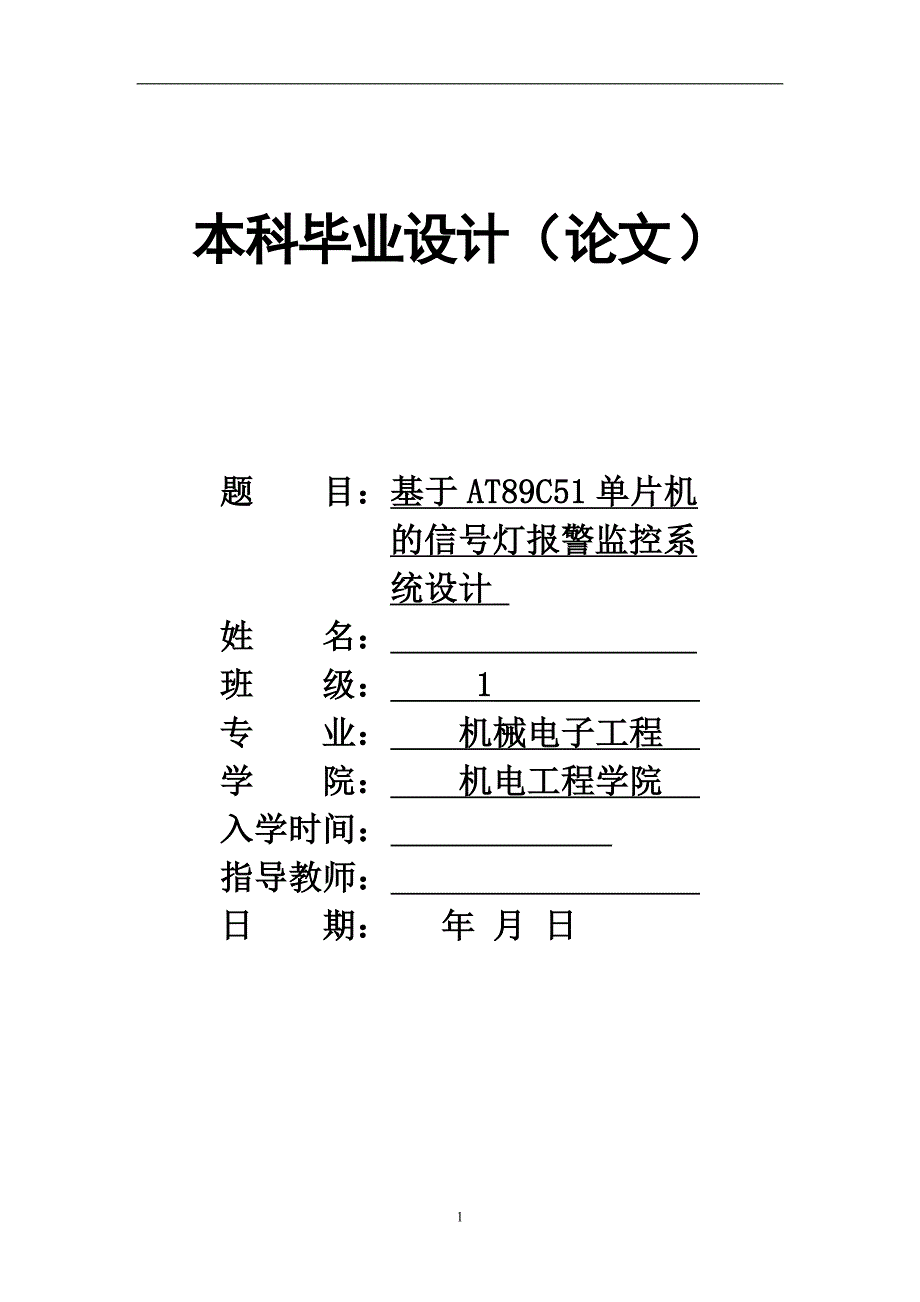

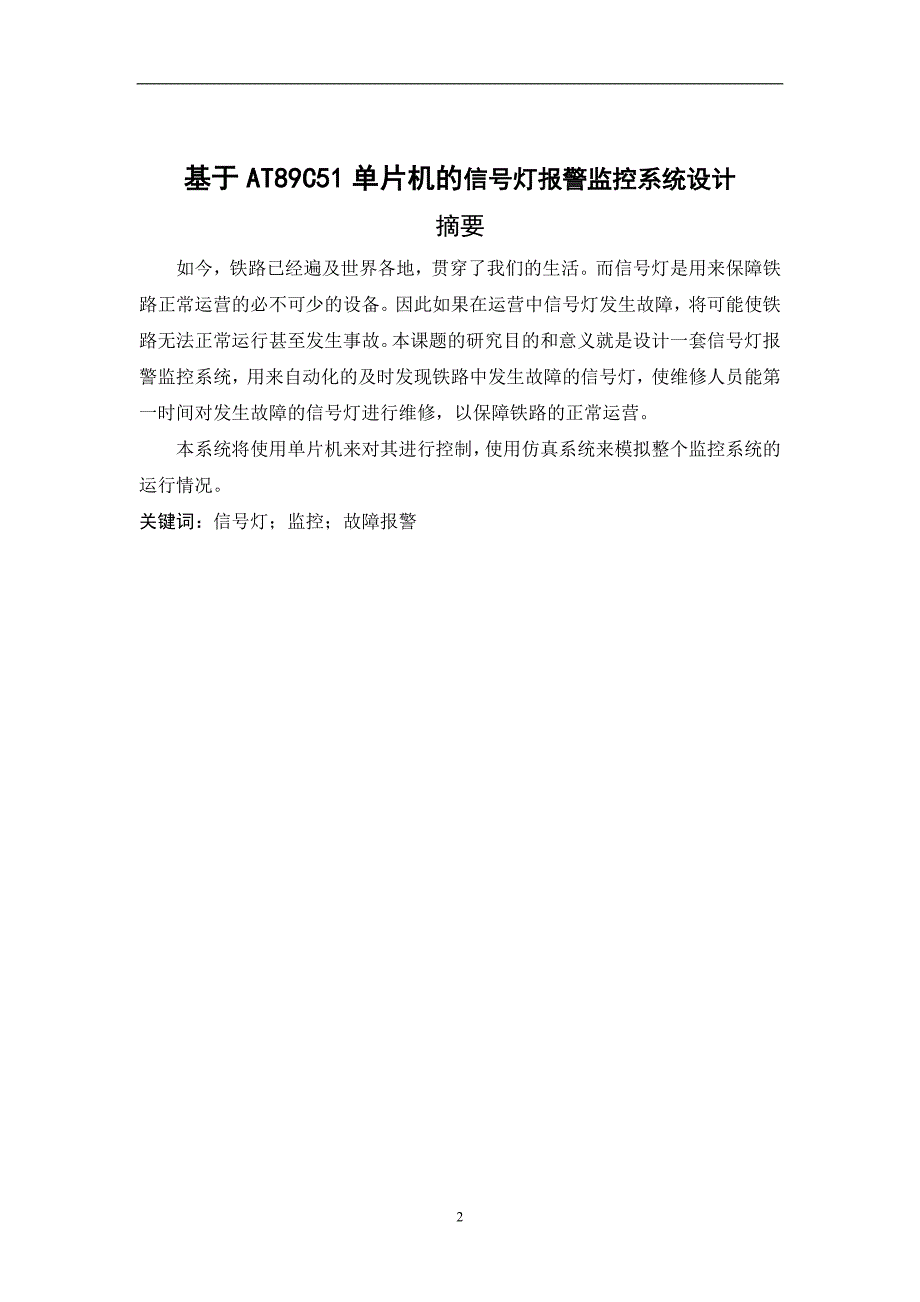

1、 本科毕业设计( 论文 )题 目:基于AT89C51单片机的信号灯报警监控系统设计 姓 名: 班 级: 1 专 业:机械电子工程 学 院:机电工程学院 入学时间: 指导教师: 日 期: 年 月 日基于AT89C51单片机的信号灯报警监控系统设计摘要如今,铁路已经遍及世界各地,贯穿了我们的生活。而信号灯是用来保障铁路正常运营的必不可少的设备。因此如果在运营中信号灯发生故障,将可能使铁路无法正常运行甚至发生事故。本课题的研究目的和意义就是设计一套信号灯报警监控系统,用来自动化的及时发现铁路中发生故障的信号灯,使维修人员能第一时间对发生故障的信号灯进行维修,以保障铁路的正常运营。本系统将使用单片机来

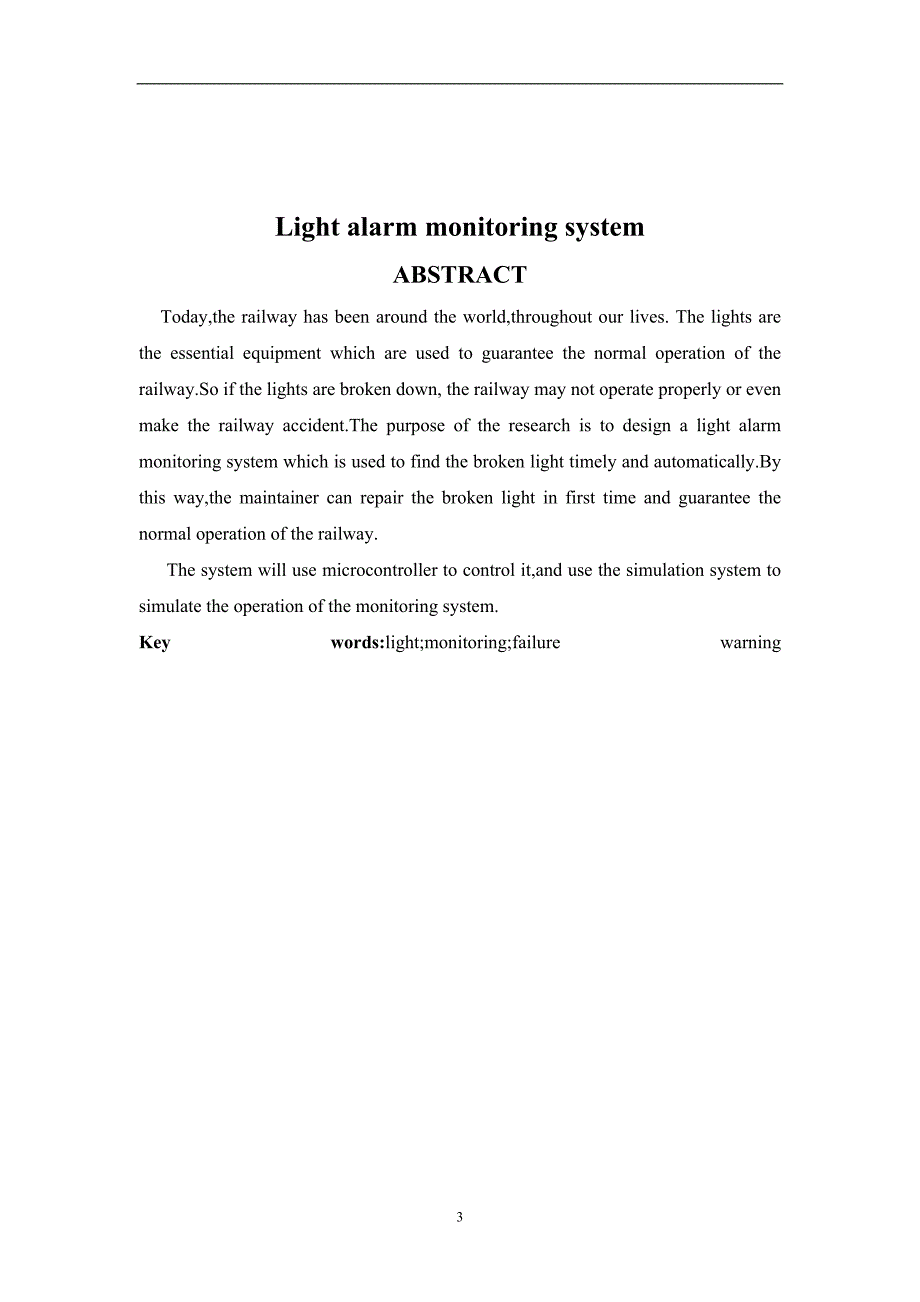

2、对其进行控制,使用仿真系统来模拟整个监控系统的运行情况。关键词:信号灯;监控;故障报警Light alarm monitoring systemABSTRACT Today,the railway has been around the world,throughout our lives. The lights are the essential equipment which are used to guarantee the normal operation of the railway.So if the lights are broken down, the railway may
3、not operate properly or even make the railway accident.The purpose of the research is to design a light alarm monitoring system which is used to find the broken light timely and automatically.By this way,the maintainer can repair the broken light in first time and guarantee the normal operation of t
4、he railway. The system will use microcontroller to control it,and use the simulation system to simulate the operation of the monitoring system. Key words:light;monitoring;failure warning目录1绪论11.1课题背景11.2课题完成的功能 21.3 课题设计的方案22单片机简介52.1单片机的发展与应用52.1.1单片机的发展52.1.2单片机的应用52.2 AT89C51的特性63 系统硬件设计93.1 总硬件电
5、路设计93.2电流互感器103.3电压比较器103.4时钟电路的设计103.5复位电路的设计123.6时钟芯片电路的设计133.6.1 DS1302时钟芯片的简介133.6.2 DS1302的工作原理133.6.3 DS1302的引脚功能及结构143.7显示电路的设计154 软件程序设计184.1程序流程框图184.2调试过程205总结38致谢40参考文献41附录421 绪论1.1课题背景 铁路信号灯对铁路的正常运行至关重要。在过去铁路刚开始运行的时候,是由人骑着马在前面引导火车运行。用手势信号来指挥列车前进或停止。后来人们开始研究固定的信号设备:用一块长方形的板子,并在顶端加有一块圆板。它的
6、横向线路表示停车信号,顺向线路表示前进信号。在晚上运行的时候,红色灯光表示停车信号,白色灯光表示进行信号。后来随着列车速度的不断提高,信号灯也不断改进。1841年英国开始使用臂板式信号机。这种臂板式信号机有两种显示:水平位置表示停车信号,向下倾斜45度表示进行信号。夜间仍用红色灯光表示停车,但改用绿色灯光表示前进。 随着信号灯不断的发展,为了保障信号灯能一直正常工作,使铁路能正常运行,信号灯监控系统也在不断的向自动化、智能化发展和改进。如今已经有许多利用不同的技术设计开发成功的信号灯监控系统。比如杨景玉在甘肃科技 纵横中发表的铁路设备检修自动化系统设计与实现,他利用计算机平台动态显示各信号设备
