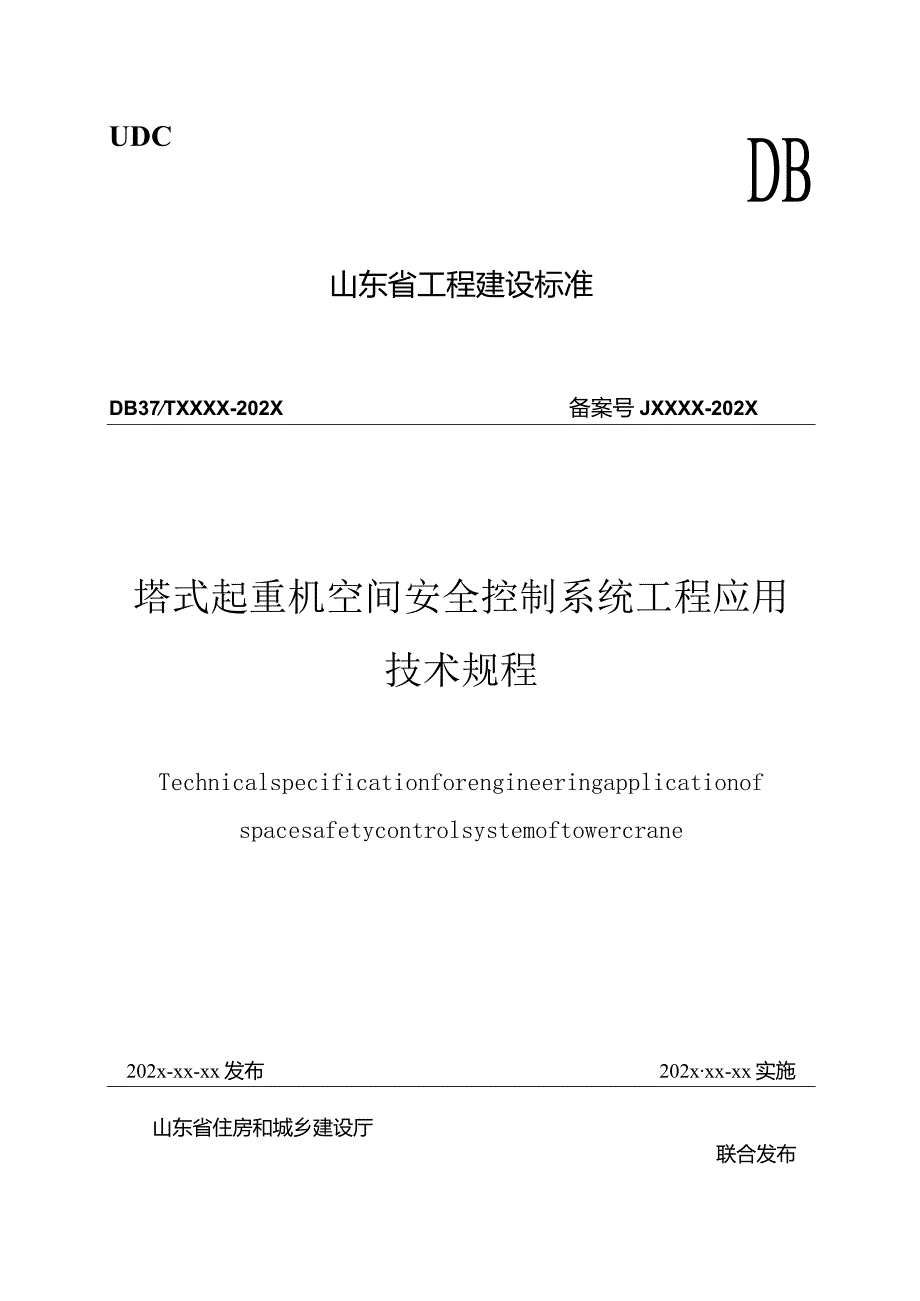

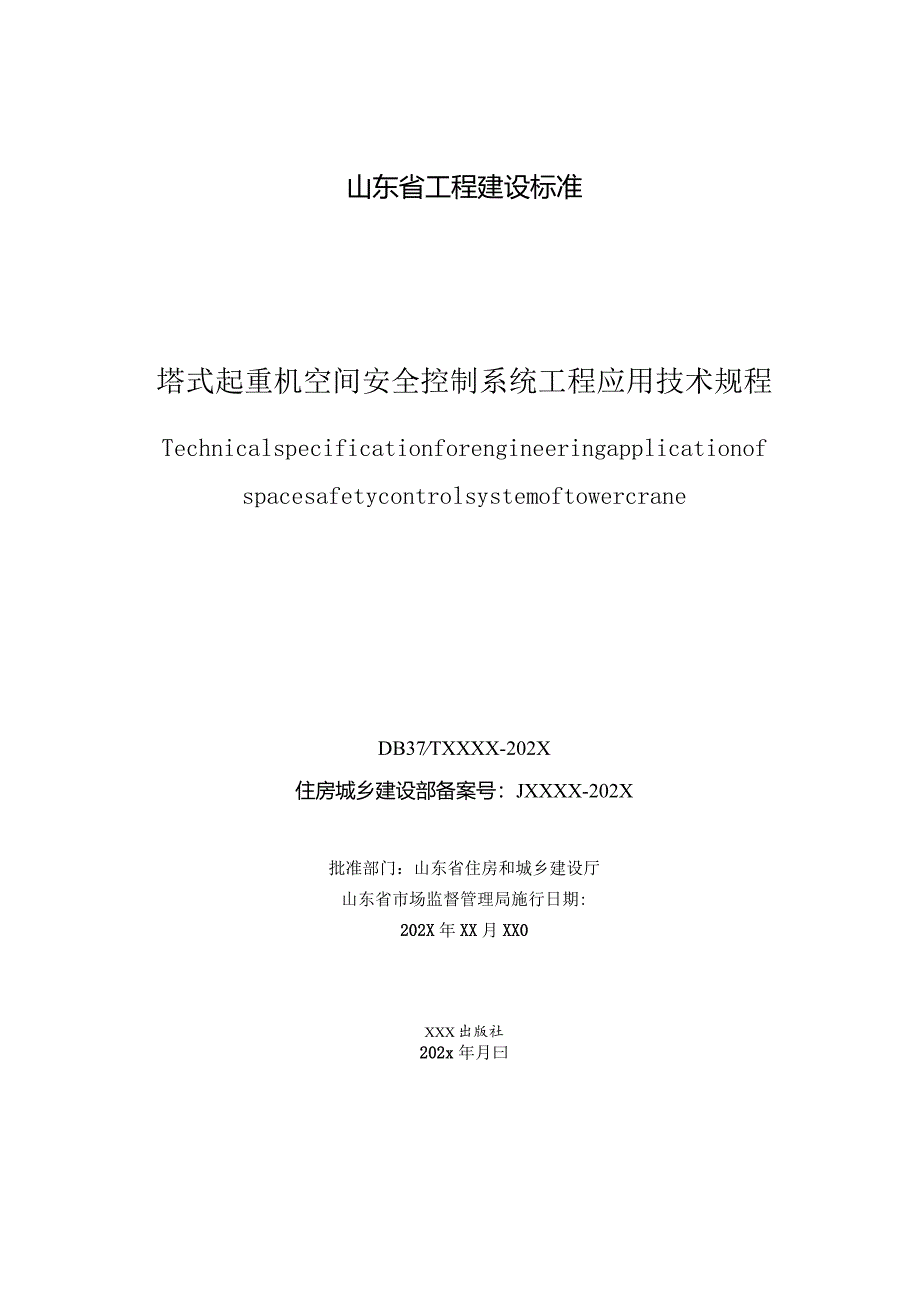

1、UDCDB山东省工程建设标准DB37TXXXX-202X备案号JXXXX-202X塔式起重机空间安全控制系统工程应用技术规程Technicalspecificationforengineeringapplicationofspacesafetycontrolsystemoftowercrane202x-xx-xx发布202xxx-xx实施联合发布山东省住房和城乡建设厅山东省市场监督管理局山东省工程建设标准塔式起重机空间安全控制系统工程应用技术规程Technicalspecificationforengineeringapplicationofspacesafetycontrolsystemof

2、towercraneDB37TXXXX-202X住房城乡建设部备案号：JXXXX-202X批准部门：山东省住房和城乡建设厅山东省市场监督管理局施行日期:202X年XX月XX0XXX出版社202x年月曰-A刖g按照山东省住房和城乡建设厅、山东省市场监督管理局2023年山东省工程建设标准制修订计划（鲁建标字（2023）11号）要求，编制组经广泛调查研究，济南市工程质量与安全中心和济南四建集团机械设备有限责任公司组织有关单位和专家，参考国家相关标准，借鉴国内外实践经验，在广泛征求意见的基础上，结合我省实际制定本规程。本规程主要内容包括总则、术语、基本规定、功能及技术参数、安装调试与验收、运行检查与维

3、护、通讯协议标准。本规程由山东省住房和城乡建设厅负责管理，由济南市工程质量与安全中心负责具体技术内容的解释。在执行过程中如发现需要修改和补充之处，请将意见和有关资料反馈到济南市工程质量与安全中心（地址：济南市经十路14306号，联系电话0531-61378763,邮箱：3307271707QQ.com）,以供今后修订时参考。本规程主编单位：济南市工程质量与安全中心济南四建集团机械设备有限责任公司本规程参编单位：山东中诚机械租赁有限公司山东中建众力设备租赁有限公司山东中建物资设备有限公司济南盛威建筑机械租赁有限公司大汉科技股份有限公司山东富友科技有限公司山东瑞鲁机电设备有限公司济南盖勒普电子科技

4、有限公司本规程主要起草人员：本规程主要审查人员:1总则12术语23基本规定44功能及技术参数74.1 区域保护74.2 群塔防碰撞84.3 显示、报警及远程传输94.4 自检功能104.5 数据存储114.6 监测误差及显示要求124.7 空间安全旁路124.8 防护等级与供电电源135安装调试与验收145.1 安装准备145.2 安装调试155.3 验收186检查与维护196.1 班前检查196.2 维护197.通讯协议标准227.1 群塔防碰撞无线通讯参数及通讯协议格式227.2 群塔防碰撞无线通讯内容237.3 与塔机安全监控管理系统之间的通讯协议27附录A塔机空间安全控制系统安装验收表

5、30附录B塔机空间安全控制系统每月检查表31本规程用词说明32引用标准名录33条文说明34Contents1 General错误！未定义书签。2 Terms错误！未定义书签。3 Basicregulations44 FunctionandTechnicalParameters错误！未定义书签。4.1 RegionalProtection错误！未定义书签。4. 2Anti-collisionoftowercranegroup错误！未定义书筌。5. 3Display,Alarm,andremotetransmission错误！未定义书签。6. 4Selfinspectionfunction错误！未

6、定义书签。7. 5DataStorage错误！未定义书签。8. 6Monitoringerroranddisplayrequirements错误！未定义书签。9. 7SpaceSafetyBypass错误！未定义书签。10. 8Protectionlevelandpowersupply错误！未定义书签。5Installationdebuggingandacceptance错误！未定义书签。5. 1InstallationandDebugging错误！未定义书签。5. 2Installationdebugging错误！未定义书签。11. 3Acceptance错误I未定义书签。12. Inspe

7、ctionandmaintenance错误！未定义书签。12.1 Preshiftinspection错误！未定义书签。52Maintnnanrp错误！未定义书签。7.Communicationprotocolstandards错误！未定义书签。7.1WirelessCommunicationParametersandCommunicationProtocolFormatforAnti-collisionoftowercranegroup错误！未定义书签。7.2WirelesscommunicationcontentforAnti-collisionoftowercranegroupCommu

8、nicationprotocolbetween错误！未定义书签。7.3Communicationprotocolwithtowercranesafetymonitoringmanagementsystem错误！未定义书签。AppendixAInstalIationAcceptanceFormforTowerCraneSpaceSafetyControlSyStem错误！未定义书签AppendixBMonthlyChecklistforforTowerCraneSpaceSafetyControlSyStem错误！未定义书签。WordingDescriptionofthisStandard错误！

9、未定义书签。List of Referenced Standards错误！未定义书签。Commentary.错误！未定义书签。1总则.o.为规范塔式起重机（以下简称塔机）空间安全控制系统在房屋建筑和市政基础设施工程中的应用，做到技术先进、经济适用、安全可靠，制定本规程。条文说明：1.0.1具有群塔防碰撞、区域保护等功能的空间安全控制系统，已成为塔机必备的安全装备。但不同厂家相关产品的名称、功能、性能、质量不尽相同，通讯协议不一致，检查判定标准不统一，安装形式多种多样，造成不同厂家的产品相互通讯不畅，产生校大安全隐患，给生产企业、产权单位、施工企业、检验检测机构、监管部门带来很多困扰。编制塔式起

10、重机空间安全控制系统工程应用技术规程，对系统的名称、功能、技术参数、安装及验收、运行检查与维护、通讯协议标准等要求进行明确，规范其在工程中的应用，能够有效防范塔机安全事故发生，标准的编制对于促进我省塔机安全水平提升具有重要意义。1.0.2本规程适用于山东省房屋建筑和市政基础设施工程用空间安全控制系统的安装、调试、验收、检查及维护等活动。1.0.3空间安全控制系统的安装、调试、验收、检查及维护除应符合本规程外，尚应符合国家和山东省现行有关标准的规定。2.1.1空间安全控制系统spacesecuritycontrolsystem具有群塔防碰撞和区域保护功能，由信息采集单元、信息处理单元、人机交互单

11、元、控制单元、无线通讯单元组成的控制系统。条文说明：2.0.1将在塔机上使用的具有群塔防碰撞、区域保护功能的产品统一定义为空间安全控制系统，规范了系统的构成和名称。2.1.2区域保护areaprotection塔机作业时，限制塔机吊钩进入某些特定区域的功能。条文说明：2.0.2明确了区域保护的定义，空间安全控制系统应能限制塔机吊钩工作时进入某些特定区域如：高压线，道路、房屋、学校、医院等区域。2.1.3群塔防碰撞功能anti-collisionoftowercranegroup两台及以上塔机作业范围内有重叠区域时，对塔机之间可能发生的碰撞进行预警和控制的功能。条文说明：2.0.3明确了群塔防碰

12、撞功能的定义。相邻塔机作业期间，高位塔机的起升钢丝绳、吊钩与低位塔机的起重臂、平衡臂等部件有发生碰撞的可能性时，系统应具有预警、报警和控制的功能。两台塔机之间的架设距离应符合现行国家标准塔式起重机安全规程GB5144第10.5条的要求。2.1.4减速提前量advancedecelerationvalue塔机作业期间，塔机吊钩到保护区域的安全距离或塔机部件间的安全距离达到控制值时，空间安全控制系统应切断塔机向不安全方向运行的高速档位的电气控制回路并警示提醒，该控制值即为减速提前量。条文说明：2.0.4明确了减速提前量的定义。塔机作业期间，吊钩距离保护区域的最小水平投影距离达到设定的减速提前量时，

13、系统应能切断塔机继续向保护区域方向运行的变幅、回转的高速电气控制回路，提前减速运行，并发出预警的警示提醒信号。高位塔机的起升钢丝绳、吊钩与低位塔机的起重臂、平衡臂等部件的最小水平投影距离达到设定的减速提前量时，系统应能切断塔机继续向有碰撞危险的方向运行的变幅、回转的高速电气控制回路，提前减速运行，并发出预警的警示提醒信号。当塔机电气控制系统中没有变幅或回转的减速功能时，空间安全控制系统可不做相应的减速功能，但应发出预警的警示提醒信号。2.1.5限制提前量advancelimitvalue塔机作业期间，塔机吊钩到保护区域的安全距离或塔机部件间的安全距离达到控制值时，空间安全控制系统应切断塔机向不

14、安全方向运行的电气控制回路并警示提醒，该控制值即为限制提前量。条文说明：1.1.1 明确了限制提前量的定义。茶机作业期间，吊钩距离保护区域的最小水平投影距离达到设定的限制提前量时，系统应能切断塔机继续向保护区域方向运行的变幅、回转的血气控制回路，并发出报警的警示提醒信号。此时，塔机应仅能向远离保护区域的方向运行。高位塔机的起升钢丝绳、吊钩与低位塔机的起重臂、平衡臂等部件的最小水平投影距离达到设定的限制提前量时，系统应能切断塔机继续向有碰撞危险的方向运行的变幅、回转的电气控制回路，并发出报警的警示提醒信号。此时，塔机应仅能向远离碰撞方向运行。2.1.6 最小水平安全距离minimumsafety

15、distanceinspace能够保证作业安全的，塔机吊钩距离保护区域的最小水平投影距离，或塔机部件间避免发生碰撞的最小水平投影距离。2.1.7 空间安全旁路功能spacesafetybypassfunction临时解除群塔防碰撞和区域保护的功能。条文说明：2.0.7明确了空间安全旁路功能的定义。使用空间安全旁路功能时，塔机设置的群塔防碰撞功能和区域保护功能失效。本功能为特殊工况或应急工况时使用，如空间安全控制系统故障导致塔机无法正常运行，其它经相关部门审批的特殊施工需要等。3基本规定3.0.1塔机作业范围内需设置保护区域时，应安装空间安全控制系统并对区域保护功能进行设定。条文说明：3.0.1规定了空间安全控制系统的安装使用条件。塔机作业时有禁止吊钩进入的特定区域（如：道路、高压线、房屋、公众区域等），则应安装空间安全控制系统，并使用区域保护功能设定保护区域。3.0.2两台及以上塔机作业范围内存在重叠区域时，
