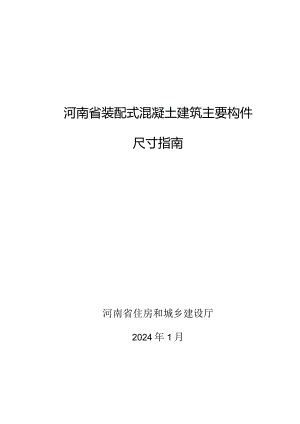

河南省装配式混凝土建筑主要构件尺寸指南河南省住房和城乡建设厅2024年1月Xx刖S为推进河南省装配式混凝土建筑的工业化建造，引导设计单位实施标准化正向设计，指导生产单位开展标准化批量生产，提升预制混凝土构件的标准化应用水平，提高生产、施工效率，节约工程建设成本，结合装配式混凝土建筑特点及预制构件实际常用尺寸，制定本指南。本指南结合国家现阶段装配式混凝土建筑发展情况及河南省工程实践经验，给出了装配式混凝土建筑（居住建筑、公共建筑）主要预制构件常用尺寸，装配式混凝土建筑设计除应符合本指南规定外，尚应符合国家现行标准及河南省相关标准与法规的规定。本指南体现了河南省装配式混凝土居住建筑、公共建筑预制构件主要尺寸的特点，规定了各部位设计的常用尺寸，对装配式混凝土建筑的标准化设计和预制构件制作具有指导性。本指南由河南省住房和城乡建设厅负责管理，由河南省第二建设集团有限公司负责具体技术内容的解释。在实施过程中如发现需要修改或补充之处，请将意见和有关资料寄送至河南省第二建设集团有限公司（地址：郑州市中牟县郑东新区郑开大道89号，邮编：451450）主编单位：河南省第二建设集团有限公司河南清水建设科技有限公司参编单位：中国建筑第七工程局有限公司河南省建筑科学研究院有限公司机械工业第六设计研究院有限公司河南省第二建设集团有限公司设计分公司河南省城乡规划设计研究总院股份有限公司河南大学河南省装配式建筑产业协会郑州大学综合设计研究院有限公司河南城建学院新乡学院编制人员：苏群山、吴远超、董新红、张永举、王渊、蔡家润、罗孟亚、杜文风、张振魁王国伟、张中善、于秋波、祝建明、王庆伟、徐笑东、崔志鹏、卢星星、杨海东赵朝伟、张运森、崔耀、都宏全、邢启刚、吴萌、邢丽敏、杨相彪、陈建中赵运会、李托、张意祥、杨庆岩、孟旭、文辉、王仪、潘林、曾良审查人员:蔡黎明、栾景阳、齐光辉、强 中、王辉1编制说明I1.1 范围11.2 规范性引用文件11.3 术语和定义31.4 基本规定42居住建筑典型功能空间及构件优先尺寸62.1 一般规定62.2 起居室（厅）、卧室、餐厅、厨房、卫生间、玄关、公共走道、电梯厅尺寸72.3 楼梯间、空调板、阳台板、外门窗洞口尺寸92.4 外墙尺寸112.5 内隔墙尺寸123居住建筑装配式主要构件尺寸133.1一般规定133.2叠合板151.1 3空调板201.4 楼梯211.5 阳台板251.6 6剪力墙261.7 围护墙（混凝土填充墙）271.8 飘窗344 公共建筑典型功能空间优先尺寸341 .1一般规定344 .2典型功能空间优先尺寸355 公共建筑装配式主要构件尺寸365.1 1一般规定365.2 2柱385.3 梁405.4 叠合板455.5 围护墙535.6 楼梯57附录A设备管线接口尺寸59河南省装配式混凝土建筑主要构件尺寸指南1编制说明1.1 范围本指南适用于河南省装配式混凝土建筑设计和预制构件制作，包括用于设计的居住建筑和公共建筑典型功能空间优先尺寸、用于预制构件拆分和加工的装配式水平构件尺寸和竖向构件尺寸以及配套的标准化设备接口尺寸。1.2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本指南必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本指南；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本指南。GB55001工程结构通用规范GB55002建筑与市政工程抗震通用规范GB55008混凝土结构通用规范GB55019建筑与市政工程无障碍通用规范GB55025宿舍、旅馆建筑项目规范GB55031民用建筑通用规范GB55037建筑防火通用规范GB50016建筑设计防火规范GB50096住宅设计规范GB50099中小学校设计规范GB50352民用建筑设计统一标准GB50368住宅建筑规范GB50666混凝土结构工程施工规范GB50763无障碍设计规范GB51039综合医院建筑设计规范GB/T2518连续热镀锌和锌合金镀层钢板及钢带GB/T12755建筑用压型钢板GB/T1499.2钢筋混凝土用钢第2部分：热轧带肋钢筋GB/T50002建筑模数协调标准GB/T51231装配式混凝土建筑技术标准JGJ1装配式混凝土结构技术规程JGJ36宿舍建筑设计规范JGJ62旅馆建筑设计规范JGJ114钢筋焊接网混凝土结构技术规程JGJ/T67办公建筑设计标准JGJ/T445工业化住宅尺寸协调标准JGJ/T494装配式建筑住宅设计选型标准JC/T2505装配式建筑预制混凝土楼板JG/T562预制混凝土楼梯DBJ4lT167CRB600H高强钢筋应用技术规程CECS273组合楼板设计与施工规范T/CECS10132大跨度预应力混凝土空心板T/CECS722钢管桁架预应力混凝土叠合板技术规程05SG408SP预应力空心板15G310-1装配式混凝土结构连接节点构造15G366-1桁架钢筋混凝土叠合板15G367-1预制钢筋混凝土板式楼梯20G310-3装配式混凝土结构连接节点构造（框架）20G367-2预制钢筋混凝土楼梯（公共建筑）13J104蒸压加气混凝土砌块板材构造16J110-2（16G333）预制混凝土外墙挂板（一）19CJ85-1装配式建筑蒸压加气混凝土板围护系统装配式混凝土结构住宅主要构件尺寸指南（中华人民共和国住房和城乡建设部公告2021年第156号）住宅装配化装修主要部品部件尺寸指南（中华人民共和国住房和城乡建设部公告2021年第156号）相关国家、行业及地方标准、规范1.3 术语和定义1.3. I装配式混凝土建筑precastconcretebuilding结构系统、外围护系统、设备与管线系统、内装系统的主要部分采用预制部品部件集成，其中结构系统由混凝土部件（预制构件）构成的装配式建筑。1.3.2 装配式混凝土结构precastconcretestructure由预制混凝土构件通过可靠的连接方式装配而成的混凝土结构，包括装配整体式混凝土结构、全装配混凝土结构等。1.3.3 装配整体式混凝土结构monolithicprecastconcretestructure由预制混凝土构件通过可靠的连接方式进行连接并与现场后浇混凝土、水泥基灌浆料形成整体的装配式混凝土结构。1.3.4 优先尺寸preferredsize经过模数协调，从优选模数数列中选出的优先使用的标志尺寸。1.3.5 模数module选定的尺寸单位，作为尺度协调中的增值单位1.3.6 叠合受弯构件compositeflexuralcomponent预制混凝土梁、板顶部在现场后浇混凝土而形成的整体受弯构件，简称叠合梁、叠合板。1.3.7 蒸压加气混凝土墙板autoclavedaeratedconcretewallpanel在蒸压加气混凝土生产中配置经防锈涂层处理的钢筋网笼或钢筋网片的预制板材。1.3.8 预制混凝土外墙挂板precastconcretefacadepanel安装在主体结构上，起围护、保温、装饰作用的非承重预制混凝土外墙板，简称外墙挂板。1.3.9 预应力混凝土空心板prestressedconcretehollow-coreslabs具有标准化的板厚与标志宽度，由多个规则布置通长孔洞组成的先张法预应力混凝土板类空心构件。1.3. 10预应力混凝土钢管桁架叠合板prestressedconcretecompositeslabwithgroutedsteel-tubetrusses在钢管架预应力混凝土预制底板上配筋，并现场后浇混凝土叠合层形成的楼板。1.4. 11预应力混凝土楼梯prestressedstairs梯段板中部分受力钢筋采用先张法工艺施加预应力的混凝土楼梯。1.5. 本规定1.4. I装配式混凝土建筑标准化设计应遵循“少规格、多组合”的原则，各部品部件功能均需满足现行国家标准的相关要求。注释：装配式混凝土建筑要实现工业化装配式建造，首先应采用标准化、系列化设计方法，做到典型功能空间、连接构造、部品部件的标准化与系列化，最大程度提高标准化部品部件的使用占比，并在此基础上实现多样化。“少规格、多组合”是装配式混凝土建筑实现工业化设计的重要原则，减少部品部件的规格种类，提高部品部件生产模具的重复使用率，利于部品部件的生产制造与施工安装，利于提高生产速度和工人的劳动效率，从而降低造价。在装配式混凝土建筑设计中，不能为了多样化而放松标准化设计的基本原则，进而派生出不符合标准化、模数化要求的空间尺寸和构件尺寸。建筑设计的标准化和多样化不是对立关系，二者的协调配合能够实现标准化前提下的多样化。装配式混凝土建筑可以用标准化的典型功能空间组合出不同的平面形式和建筑形态，满足规划多样性和场地适应性要求。1.4.2 装配式混凝土建筑的尺寸应根据功能性和经济性原则确定，并应符合现行国家标准建筑模数协调标准GB/T50002的有关规定。注释：模数协调是装配式混凝土建筑实现标准化设计的基础，居住建筑和公共建筑的尺寸协调应综合考虑建筑使用功能、部品部件生产、现场施工安装和综合造价等因素，合理确定符合模数协调的优先尺寸o建筑模数协调标准GB/T50002是为推进房屋建筑工业化，实现建筑或部件的尺寸和安装位置的模数协调制定的。1.4.3 装配式混凝土建筑典型功能空间优先尺寸的确定除应与结构系统、外围护系统、内装系统及设备与管线系统相互协调外，尚应与部品部件的生产、运输及安装相互协调。注释：尺寸协调是装配式建筑进行各“系统”一体化集成设计的重要内容。建筑各功能空间优先尺寸的确定协调了部品部件之间的尺寸关系，通过统筹部品部件的生产、运输、安装各环节，使建造过程的配合更加快捷、精确。1.4.4 本指南中的构件适用于装配式混凝土建筑，可按表1.4.4选用。表1.4.4装配式混凝土建筑主要构件选用表构件类型适用性主要的产品/设计参数类别备注板式楼梯直板楼梯双跑楼梯层高跨度宽度踏步尺寸栏杆扶手隔墙荷载外观安装参数定型产品剪刀楼梯预应力剪刀楼梯楼板登合板底板装配整体式楼盖装配式楼盖跨度宽度厚度荷裁板底外观接缝预留孔洞参数化设计预应力叠合板底板定型产品空调板悬挑板楼层部位悬挑跨度宽度荷载外观定型产品阳台板板式悬挑阳台叠合阳台悬挑跨度宽度荷载外观参数化设计构件类型triIXL适用性主要的产品/设计参数类别备注柱预制柱框架框架剪力墙层高轴网尺寸截面尺寸外观参数化设计梁叠合梁框架框架-剪力墙轴网尺寸长度截面尺寸荷载外观参数化设计剪力墙剪力墙板剪力墙框架-剪力墙层高楼板与楼面做法洞口尺寸数量及高度连接形式外观参数化设计围护墙外墙墙板带窗洞墙板带门洞墙板层高楼板与楼面做法洞口尺寸数量及高度连接形式外观参数化设计外墙挂板条板墙板无洞口外墙板层高楼板与楼面做法尺寸数量及高度连接形式外观定型产品内隔墙条板墙板无洞口隔墙板层高楼板与楼面做法尺寸数量及高度连接形式外观定
