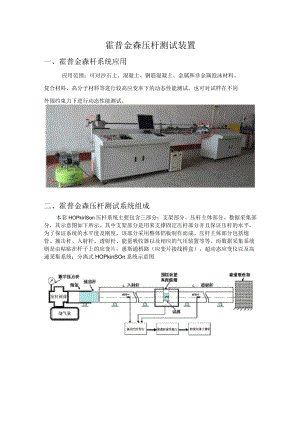

霍普金森压杆测试装置一、霍普金森杆系统应用应用范围：可对沙石土、混凝土、钢筋混凝土、金属和非金属泡沫材料、复合材料、高分子材料等进行较高应变率下的动态性能测试。也可对试样在不同外围约束力下进行动态性能测试。二、霍普金森压杆测试系统组成本套HOPkirlSon压杆系统主要包含三部分：支架部分、压杆主体部分、数据采集部分，其示意图如下所示。其中支架部分是用来支撑固定压杆部分并且保证压杆的水平，为了保证系统的水平度及刚度，该部分采用整体铝板制作而成。压杆主体部分包括炮管、撞击杆、入射杆、透射杆、能量吸收器以及相应的气压装置等等。而数据采集系统则是由粘贴在杆子上的应变片，惠斯通桥路（应变片接线桥盒），超动态应变仪以及高速采集系统：分离式HOPkinSOn系统示意图1、测试平台：为了保证整个平台水平度及杆系同轴度，提高测试精度，特选用高强度的60铝材整体铳削加工（见下图）而成。2、组合基准导轨：采用台湾HIWIN上银高精度的标准直线导轨（见下图），确保定位精度，更换炮管或杆系时，只需要调整X轴方向位置即可，大大提高调试工作效率及系统精度。3、发射系统：由储气室、发射体、操控模块、活塞、联接法兰、可快换变径炮管、支承座、反后座支架、子弹自动回收装置等组成。发射阀体实物图*高温炉（选配）三.超动态数据采集系统:数据采集系统超动态应变仪数据采集卡陶瓷不同应变率下真实应力应变曲线实验数据及分析IX实叱陶瓷其实应力应变曲线IMU2dNr-¾IMU1?(0IXOWUJCKO2(0四、设备优势介绍 可快速变换不同炮管：在一台测试系统上只需更换炮管就可方便实现各种压杆试验，达到各种实验目的。 统一基准：采用60铝材整体焊接而成，经过高精度加工，具有较高平面度，提高了水平平面统一基准；采用台湾HlWIN高精度直线导轨，提高了侧向统一基准，便于换型及提高测试精度。 子弹自动回收：设备安装了子弹自动回收装置，人性化设计 标准模块化：无论发射系统、中心支撑装置，还是导轨，全部采用标准模块化结构。无论你需要什么样的压杆试验设备，都可通过数量增减而达到试验要求。五、技术规格型号zdT5T200zd-40-1200Zd-IOO气炮装置气室尺寸IO1.201.1001.-2001.压缩空气泵功率600w功率600W功率4.5KW最大压力0.8Mpa最大压力0.8Mpa最大压力23Mpa基础平台材质6001高强度铝6001高强度铝H型钢平面度120um120un120um尺寸规格（长宽高）4500*125*120nun8000*125*120m17000*250*250直线导轨精度等级C精度等级C精度等级C压杆材质18Ni18Ni高强弹簧钢屈服强度>2IOOMPa2IOOMPa21570MPa杆径015,维。40,。200100,。80长径比100:170:160:1子弹速度0.l40.ImZs子弹自动回收装置光电测速显示精度0.ImZs0.ImZs0.lms控制系统液晶面板控制（手动开关备用）超动态应变仪通道数488数采系统采样率10KSPS-40MSPS10KSPS-40MSPSIOKSPS-40MSPSD分辨率12Bits12Bits12Bits并行采集通道数488缓冲保护器材质聚氨酯聚犯酯气缸油缸二次缓冲高温系统高温炉材质304不锈钢304不锈钢O温度范用常温800C（1200C/1500C可选）常温800cC（1200XV1500C可选）O温控精度±r±1CO高温炉尺寸140*80un定制O温度传感器S型销铭销热电偶S型船铺笛热电偶O温度设定智能温控智能温控O滑台O水冷系统O一有此配置O-无此配置
