T／CNEA《在运核电厂继电保护与安全自动装置技术监督导则》.docx

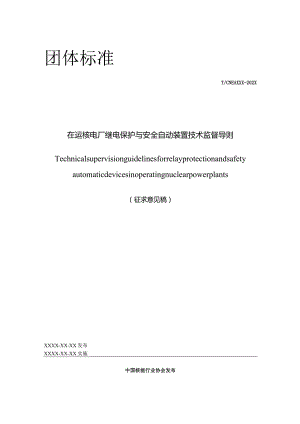

团体标准T/CNEAXXX-202X在运核电厂继电保护与安全自动装置技术监督导则Technicalsupervisionguidelinesforrelayprotectionandsafetyautomaticdevicesinoperatingnuclearpowerplants（征求意见稿）XXXX-XX-XX发布XXXX-XX-XX实施中国核能行业协会发布在运核电厂继电保护与安全自动装置技术监督导则1范围本标准规定了在运核电厂继电保护与安全自动装置技术监督的基本原则、监督范围、监督内容和管理要求。本标准适用于在运核电厂继电保护与安全自动装置技术监督工作。在运核电厂可在本导则基础上制定更加具体的继电保护与安全自动装置的设备管理、运行管理、维修管理程序和细则。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T7261继电保护和安全自动装置基本试验方法GB/T14285继电保护和安全自动装置技术规程GB/T15145输电线路保护装置通用技术条件GB16847保护用电流互感器暂态特性技术要求GB/T19826电力工程直流电源设备通用技术条件及安全要求GB/T26862电力系统同步相量装置检测规范GB/T26866电力时间同步系统检测规范GB/T50062电力装置的继电保护和自动装置设计规范GB50171电气装置安装工程盘、柜及二次回路接线施工及验收规范GB/T50976继电保护及二次回路安装及验收规范DL/T280电力系统同步相量测量装置通用技术条件DL/T317继电保护设备标准化设计规范DL/T448电能计量装置技术管理规程DL/T478继电保护和安全自动装置通用技术条件DL/T526备用电源自动投入装置技术条件DL/T540气体继电器检验规程DL/T55322050OkV电力系统故障动态记录技术准则DL/T587继电保护和安全自动装置运行管理规程DL/T623电力系统继电保护及安全自动装置运行评价规程DL/T624继电保护微机型试验装置技术条件DL/T670母线保护装置通用技术条件DL/T671发电机变压器组保护装置通用技术条件DL/T684大型发电机变压器组继电保护整定计算导则DL/T724电力系统用蓄电池直流电源装置运行与维护技术规程DL/T744电动机保护装置通用技术条件DL/T769电力系统微机继电保护技术导则DL/T770变压器保护装置通用技术条件DL/T860电力自动化通信网络和系统DL/T866电流互感器和电压互感器选择及计算导则DL/T995继电保护和电网安全自动装置检验规程DL/T1049发电机励磁系统技术监督规程DL/T1051电力技术监督导则DL/T1073发电厂厂用电源快速切换装置通用技术条件DL/T1309大型发电机组涉网保护技术规范DL/T1348自动准同期装置通用技术条件DL/T1502厂用电继电保护整定计算导则DL/T2253发电厂继电保护及安全自动装置技术监督导则国家电网设备2018979号国家电网有限公司关于印发十八项电网重大反事故措施（修订版）的通知国能安全2014161号防止电力生产事故的二十五项重点要求3术语和定义下列术语和定义适用于本文件。3.1继电保护装置relayprotectiondevices当电力系统中的电力元件（如发电机、线路等）或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备。实现这种自动化措施的成套设备，一般通称为继电保护装置。继电保护装置必须满足可靠性、灵敏性、选择性、速动性四方面的基本要求。3.2安全自动装置automaticsafetydevice用于防止电力系统稳定破坏、防止电力系统事故扩大、防止电网崩溃及大面积停电以及恢复电力系统正常运行的各种自动装置的总称。安全自动装置包括：发电控制的自动化、电力调度的自动化、配电自动化、实现这些自动化功能的成套设备。3.3涉网区域grid-relatedrange涉网区域：核电厂500kV220kV开关站的继电保护装置及相关附属设备，主变中性点零序过流保护等，上述保护定值由电网整定并下发。由电厂整定的发电机失磁、失步保护，PSS及励磁系统（AVR）的定值，需经电网核准后方可执行。上述保护的停、复役，服从当值调度指令，其装置的运维由核电厂承担。3.4非涉网区域grid-inrelatedrange非涉网区域:除上述之外的继电保护装置及相关附属设备。本部分保护整定值,装置停、复役及运维均由电厂承担。3.5技术监督technicalsupervision技术监督就是对核电厂系统与设备运行状况进行监测和管理，掌握其运行性能和变化规律，进而改进与提升运行、维护与设备管理水平，并反馈到设计、制造单位，从设计、制造的角度进一步提高系统稳定性与可靠性及设备制造质量。4总体要求继电保护与安全自动装置技术监督是保证电厂和电网安全稳定运行的重要基础工作，应坚持“安全第一、预防为主”的方针，实行全过程监督。继电保护与安全自动装置技术监督的目的是通过对继电保护与安全自动装置全过程技术监督，确保继电保护与安全自动装置运行的安全性、稳定性、可靠性，消除风险与隐患，严防装置的拒动、误动及杜绝人为因素的“三误”（误碰、误整定、误接线），确保其可靠运行。本文件是在运核电厂继电保护与安全自动装置技术监督工作的基础,在运核电厂依据本文件，结合本厂实际情况建立其技术监督管理体系和标准，编制并执行预防性维修大纲、维修规程、运行规程、应急预案，以科学规范的监督管理保证技术监督工作目标的实现和持续改进。5具体规定5.1 继电保护及安全自动装置的设备范围6kV及以上电压等级的全部电气设备的保护、控制、调节、监控设备。由于核电厂380V棒电源机组的重要性，将380V棒电源机组继电保护纳入本监督范围。1 .1.1继电保护装置包括发变组保护，6kV及以上的变压器、电动机保护，220kV500KV线路，断路器、母线保护，柴油发电机保护。5 .1.2安全自动装置包括线路自动重合闸装置，远跳装置（RTL）,自动准同期并网装置，发电机励磁调节系统（含AVR）,厂用电切换装置，发变组故障录波装置，继电保护管理机，22OkV及以上的线路故障录波装置，电力系统安全稳定控制装置，功角测量装置（PMU）,NCS网络计算机监控系统，SCADA数据采集系统，远动装置（RTU）、500kV220kV关口电能计量装置等。5.1.3 继电保护与安全自动装置配套设施与继电保护与安全自动装置密切相关的：控制屏、信号屏、继电器元件；电流互感器、电压互感器；端子排及连接保护装置的二次回路；直流系统。5.1.4 继电保护与安全自动装置专用通道设备包括PCM光端机、光纤配线架，保护专用通道、远动数传通道、电力数据网等。5.1.5 IE级电气设备的继电保护装置包括交流380V棒电源保护、IE级应急柴油发电机保护、核岛直流系统保护；核岛6kV及以上的变压器、电动机保护等。5.2定值管理5.2.1核电厂应建立定值管理体系，其中应包含继电保护与安全自动装置的定值管理。5.2.2核电厂应编制或定期修订继电保护系统整定方案或整定计算书°a）根据电网每年度下发的地区500kV220kV系统阻抗值，核电厂应及时校核发变组保护、发电机励磁系统等相关整定值，如果整定值需要变更，按照定值管理程序办理变更手续和实施变更，同时将整定值的核算结果纳入最近的季度或年度监督报告中。b）电网继电保护管理部门下发的定值需要准确执行并纳入核电厂整定值流程管理。C）应按照电网要求，将50OkV线路保护、开关站断路器保护、故障录波器（连接电网的DFR）的定值整定单，提交电网备案。d）应在继电保护与安全自动装置检修工作中，对装置中设定的整定值与保护整定单进行核对。定期进行保护整定单核算，如有变化则需要及时更新。e）应对变更、改造设备的保护定值重新核算并及时更新。5.2.3对于已投运的接地装置，应每年根据短路容量变化，校核接地装置（包括设备接地引下线）的热稳定容量，并结合短路容量变化情况和接地装置的腐蚀程度有针对性地对接地装置进行维护或改造。5.2.4继电保护与安全自动装置定值应设专人管理，登记在册，包括软件版本备份，定期检查定值单执行及修改调整情况，适时校核检验报告与定值通知单内容应相符，定值通知单与装置设定值应相符，装置设定值应符合现场实际。5.3技术文件管理5.3.1技术文件范围a）继电保护与安全自动装置系统、设备的全部图纸、资料、定值单b）相关专用软件C）继电保护与安全自动装置的密码d）预防性维修大纲（定期检验）e）继电保护与安全自动装置维护检验规程、继电保护维修操作票、调试与试验方案f）继电保护与安全自动装置运行资料，如缺陷记录、装置动作及异常时的打印报告、检验报告、波形记录和所有相关技术文件、故障分析报告等g）反措方案、实施计划等h）变更改造的文件、资料5.3.2对继电保护与安全自动装置的技术文件应统一管理，收集、整理、健全并保持齐全、最新、准确，及时修订升版文件、图纸和资料。5.3.3相关专用软件应防止在使用过程中对软件的随意修改或不规范的升版,建立规范的台帐进行跟踪。5.3.4继电保护与安全自动装置的密码应进行规范管理,不得随意修改或随意转告无关人员。5.4检验管理检验的种类划分为三种：新装置的验收检验；运行装置的定期检验（简称定期检验）；运行装置的补充检验（简称补充检验）。5.4.1新装置的验收检验要求a）当新安装的装置投入运行时应实施全部检验；b）新安装装置投运后1个运行周期内必须进行第1次全部检验；C）在新安装装置第2次全部检验后，若发现装置运行情况较差或已暴露出了需予以监督的缺陷，可考虑适当缩短部分检验周期，并有目的、有重点地选择检验项目。5.4.2运行装置的定期检验要求a）定期检验属于继电保护与安全自动装置的预防性维修范围，其项目纳入预防性维修大纲，并通过生产计划管理在日常或大修中实施。b）运行装置的定期检验，分为：全部检验；部分检验；装置传动试验。C）继电设备检验的要求参考DL/T995-2006继电保护和电网安全自动装置运行管理规程的要求，在条件许可的情况下，核电厂可以进行一定优化，最终结果以批准的预防性维修大纲为准。5.4.3运行装置的补充检验要求a）运行中的装置进行较大的更改或增设新的回路后，应根据一次设备检修（更换）的性质，确定其检验项目。b）检修或更换一次设备后，应按其设备的工作性质及性能，确定其检验项目。C）运行中发现异常情况后，应按其设备的工作性质及性能，确定其检验项目。d）发生事故后，应根据事故情况，有目的地拟定具体检验项目及检验顺序，尽快进行事故后检验。e）己投运装置停电一年及以上，再次投入运行前应确定其检验项目。5.4.4检验、试验仪器要求a）继电保护综合测试仪、仪器仪表、专用工具等应设专人管理。应特别注意防潮，防震。同时、建立继电保护综合测试仪、仪器仪表、工器具等专用工具台账、并定期检验其测试精度（包括仪器检验标签），保证测试仪器的精确度及功能满足继电保护检验要求。b）继电保护检验、试验的仪器、仪表纳入核电厂的仪器、工具管理体系中，其保管、借用、标定、保养等要求应符合核电厂相关管理规定。5.5缺陷管理5.
