SJG148-2024《桥梁结构健康监测技术标准》.docx

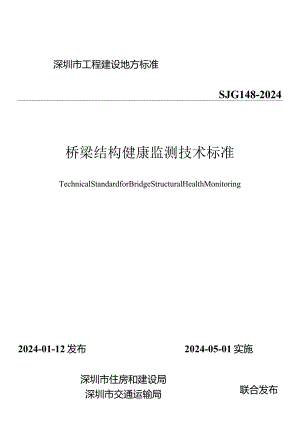

深圳市工程建设地方标准SJG148-2024桥梁结构健康监测技术标准TechnicalStandardforBridgeStructuralHealthMonitoring2024-01-12发布2024-05-01实施深圳市住房和建设局深圳市交通运输局联合发布深圳市工程建设地方标准桥梁结构健康监测技术标准TechnicalStandardforBridgeStructuralHealthMonitoringSJG148-20242024深圳根据深圳市住房和建设局关于发布2021年深圳市工程建设标准制订修订计划项目（第一批）的通知（深建标（2021）14号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国内外先进标准，结合深圳市的实际，并在广泛征求意见的基础上，编制了本标准。本标准主要技术内容是：1.总则；2.术语；3.基本规定；4.监测内容与测点布设；5.监测方法；6.监测系统；7.数据管理；8.监测应用；附录A监测系统数据字典。本标准由深圳市住房和建设局、深圳市交通运输局联合批准发布，由深圳市交通运输局业务归口并组织中交公路规划设计院有限公司等编制单位负责技术内容的解释。本标准实施过程中如有意见或建议，请寄送中交公路规划设计院有限公司（地址：北京市东城区前炒面胡同33号，邮编：100010）,以供今后修订时参考。本标准主编单位：中交公路规划设计院有限公司本标准参编单位：哈尔滨工业大学同济大学深圳市城市交通规划设计研究中心股份有限公司中交公规土木大数据信息技术（北京）有限公司本标准主要起草人员：李娜刘志强李惠孙利民周子益叶志龙周文松刘芳亮赵凯毛幸全刘洋辛荣亚本标准主要审查人员：王媛贺晓彬余祥亮周海俊丁志荣王良高钟儒勉本标准主要指导人员：曾岳雄陈淑苏智陈灯崔飞廖倬汶翁衍余周秋实钟国强1总则12 术语23 基本规定34 监测内容与测点布设41.1 1一般规定41.2 梁桥监测内容及测点布设41.3 拱桥监测内容及测点布设61.4 斜拉桥监测内容及测点布设75 监测方法95.1 1一般规定95.2 传感器选型95.3 数据采集方法106 监测系统116.1 1一般规定116.2 2系统设计116.3 系统实施136.4 系统验收136.5 系统运维146.6 系统安全157 数据管理167.1 一般规定161.1 2数据编码167.3 数据预处理167.4 数据接入167.5 5数据存储177.6 数据交互与共享177.7 数据安全188监测应用191.1 1一般规定191.2 2数据分析191.3 超限报警201.4 养护检查应用221.5 特殊事件应急管理241.6 桥梁安全专项评估25附录A监测系统数据字典26引用标准名录29附：条文说明30Contents1 GeneralProvisions12 Terms23 BasicRequirements34 MonitoringContentandPosition44.1GeneralRequirements44.2MonitoringContentandPositionofBeamBridge44.3MonitoringContentandPositionofArchBridge64.4MonitoringContentandPositionofCable-StayedBridge75MonitoringMethods95.1GeneralRequirements95.2SensorSelection95.3DataAcquisitionMethod106MonitoringSystem116.1GeneralRequirements116.2SystemDesign116.3SystemImplementation136.4SystemHand-over136.5SystemOperationandMaintenance146.6SystemSafety157DataManagement167.1GeneralRequirements167.2DataEncoding167.3DataPreprocessing167.4DataAccess167.5DataStorage177.6DataExchangeandSharing177.7DataSecurity188MonitoringApplications198.IGeneralRequirements198.2DataAnalysis198.3OverLimitAlarm208.4ApplicationsonBridgeMaintenance228.5SpecialAssessmentofBridgeSafety248.6ManagementofEmergencies25AppendixADataDictionaryforMonitoringSystem26ExplanationofWordinginThisStandard29Addition:ExplanationofProvisions30.o.为提升深圳市桥梁智慧管养水平，指导桥梁结构健康监测系统的设计、实施、验收、运维和应用，制定本标准。1.0.2本标准适用于深圳市公路桥梁和市政桥梁结构健康监测系统的设计、实施、验收、运维和应用，其他桥梁可参考使用。1.0.3桥梁结构健康监测系统应遵循“因桥制宜、先进适用、安全可靠、互联互通”的原则。1.0.4桥梁结构健康监测系统除应符合本标准的规定外，尚应符合国家和行业现行有关标准的规定。2.0.1桥梁结构健康监测bridgestructuralhealthmonitoring一种通过传感器、信号采集、信号处理、网络、计算机等技术对桥梁设定参数进行连续自动测量、记录和管理，实时获取桥梁环境、作用、结构响应和结构变化数据，并进行数据分析和应用的多学科交叉融合的技术。2.0.2桥梁结构健康监测系统bridgestructuralhealthmonitoringsystem一种将传感器、数据采集、数据传输、数据处理、数据管理、数据分析与应用的硬件、软件及配套设施进行集成和组网连接，对桥梁设定参数进行连续测量、记录和管理，并通过数据分析和应用辅助桥梁管养的电子信息系统。2.0.3环境environmentalfactors影响桥梁安全和功能的桥址自然环境因素。2.0.4作用action桥梁所受直接荷载或间接荷载。2. 0.5结构响应structuralresponse由作用引起的桥梁构件、结构的静力响应或动力响应。3. 0.6结构变化structuralvariation以桥梁成桥状态或某一规定时刻状态为基准，桥梁构件、结构发生的几何或表观形态、内力状态、结构性能的相对变化。4. 0.7信号硬件预处理signalhardwarepreprocessing传感器、采集器内置的信号处理。5. 0.8数据软件预处理datasoftwarepreprocessing通过软件进行数据结构转换、数据清洗、数据抽取等。3基本规定6. 0.1符合下列条件之一的桥梁应进行结构健康监测：1特大桥、特殊结构、特别重要的桥梁；2经评定需要进行结构健康监测的桥梁。3.0.2桥梁结构健康监测应根据桥梁运行环境、结构型式、受力特点、技术状况以及典型病害、风险管控和管养需求进行系统建设和应用，宜与人工检查和养护维修相结合。3.0.3监测系统应包括系统硬件、系统软件和配套设施，应可扩展、可维护、易于升级改造。3.0.4新建桥梁的监测系统应与桥梁主体工程同步设计、实施、验收。在役桥梁的监测系统应结合桥梁管养需求进行专项设计、实施、验收。3. 0.5在正常的使用和维护条件下，监测数据应保持延续性和完好性。3. 0.6监测系统应具备接入主管部门桥梁监测管理平台的条件，服务于桥梁安全运行、应急管理、科学管养和决策。4监测内容与测点布设4. 1一般规定4.1.1 监测内容应包括环境、作用、结构响应和结构变化，可分为应选监测项、宜选监测项和可选监测项。4.1.2 监测内容应基于桥梁运行环境、结构受力、构造特点、技术状况以及支撑应急管理和养护管理的数据分析和评估等进行确定。4.1.3 测点布设应基于桥梁设计资料、施工监控资料、竣（交）工资料、历次检查报告和养护维修资料以及计算分析成果、实地调查分析成果等进行确定，并应符合下列规定：1测点布设应满足数据分析和应用的需求；2测点布设宜合理优化，提升经济性；3测点布设宜优化信号传输的距离，提高信噪比和数据质量；4测点布设宜考虑数量冗余，满足系统稳定可靠和升级改造的需要；5测点布设的位置及安装方式不应损害桥梁主体结构的安全耐久。4.1.4 车辆荷载监测点的布设应基于深圳市路网运行监测整体规划，应重点监测位于货运通道上的重要桥梁，并与治超非现场执法系统统筹协调、数据共享。4.1.5 风荷载的监测应综合考虑不同区域自然环境差异性、桥梁结构抗风稳定性和行车安全的需求。4.1.6 1.6加固维修的桥梁宜进行结构性能跟踪监测，监测内容应包括变形、应变、裂缝和动力特性等。4.1.7 1.7涉水、涉铁等不易抵近的桥梁宜采用视频图像技术进行表观监测，用以辅助人工检查。4.1.8 1.8跨海桥梁和近海桥梁宜根据实际条件进行氯离子腐蚀监测。填海过渡区的桥梁宜监测桥墩不均匀沉降和倾斜角度。4.1.9 1.9悬索桥的监测及应用应符合现行行业标准公路桥梁结构监测技术规范JT/T1037的有关规定。4.2梁桥监测内容及测点布设4.2.1梁桥监测内容及测点布设宜符合表4.2.1的规定。表4.2.1梁桥监测内容及测点布设监测类别监测内容测点布设监测选项中小桥a大桥b环境环境温湿度桥址区环境温湿度主跨跨中O主梁内环境温湿度C主跨跨中O积水路面枳水路面易枳水处作用风荷载桥面风速、风向桥面开阔处车辆荷载所有车道车流量、总重、轴重、轴数、车速结构稔定、振动小、纵坡小的桥面处车辆空间分布主跨结构温度混凝土或钢结构温度关键构件©续表421监测类别监测内容测点布设监测选项中小桥a大桥b作用结构温度桥面铺装层温度铺装层内地震桥墩底部或承台顶部加速度桥墩底部或承台顶部QO船舶撞击d桥墩加速度桥墩底部或承台顶部视频图像上下游两侧对称布设结构响应位移主梁挠度根据位移包络线确定，目至少包含主跨跨中©支座位移支座处梁端纵向位移梁
