NB-T11090-2023水电站引水渠道及前池设计规范.docx

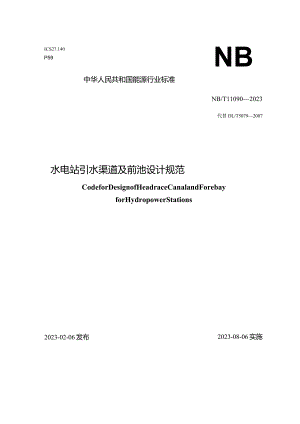

ICS27.140P59NB中华人民共和国能源行业标准NB/T110902023代替DL/T50792007水电站引水渠道及前池设计规范CodeforDesignofHeadraceCanalandForebayforHydropowerStations2023-02-06发布2023-08-06实施国家能源局发布中华人民共和国能源行业标准水电站引水渠道及前池设计规范CodeforDesignofHeadraceCanalandForebayforHydropowerStationsNB/T110902023代替DL/T50792007主编部门：水电水利规划设计总院批准部门：国家能源局施行日期：2023年08月06日中国水利水电出版社2023北京国家能源局公告2023年第1号根据中华人民共和国标准化法能源标准化管理办法，国家能源局批准高压直流保护测试设备技术规范等168项能源行业标准（附件1）、CodeforDesignofUndergroundSteelBifurcatedPipewithCrescentRibofHydropowerStations等20项能源行业标准外文版（附件2）、防水材料用沥青1项能源行业标准修改通知单（附件3）,现予以发布。附件：L行业标准目录2 .行业标准外文版目录3 .行业标准修改通知单国家能源局2023年2月6日附件:行业标准目录序号标准编号标准名称代替标准采标号批准日期实施FI期40NB/T11090-2023水电站引水渠道及前池设计规范DL/T5079-20072023-02-062023-08-06II前言根据国家能源局综合司关于印发2017年能源领域行业标准制（修）订计划及英文版翻译出版计划的通知（国能综通科技（2017）52号）的要求，规范编制组经广泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，修订本规范。本规范的主要技术内容是：总则、术语、总体布置、水力设计、引水渠道设计、前池及调节池设计、结构设计、地基处理、安全监测。本规范修订的主要技术内容是：一一增加了“安全监测”章；增加了“抗震设计”要求；修改了“结构设计”部分内容。本规范由国家能源局负责管理，由水电水利规划设计总院提出并负责日常管理，由能源行业水电勘测设计标准化技术委员会水工设计分技术委员会（NEA/TC15/SC2）负责具体技术内容的解释。执行过程中如有意见或建议，请寄送水电水利规划设计总院（地址：北京市西城区六铺炕北小街2号，邮政编码：100120）。本规范主编单位：中国电建集团北京勘测设计研究院有限公司本规范主要起草人员：任天卫严旭东王可关李海蒋逵超赵轶陆冬生海显丽王永晖张红梅冯剑宋蕊香曹大为本规范主要审查人员：党林才王毅鸣于冲史文彪陈丽芬张曼曼张孟七何建华吴贵春罗玉霞伍鹤皋陈锐李明孙旭曙王丹迪曹园园目次1总则12术语23总体布置33.1 一般规定33.2 引水渠道布置33.3 前池布置53.4 调节池布置54水力设计64.1 一般规定64.2 引水渠道一前池系统恒定流水力设计64.3 引水渠道系统涌波计算75引水渠道设计95.1 一般规定95.2 纵坡设计95.3 横断面设计95.4 边坡设计106前池及调节池设计121.1 一般规定121.2 前池设计121.3 调节池设计137 结构设计147.1 一般规定147.2 结构设计基本原则147.3 作用及其组合147.4 单一安全系数法的整体稳定和地基承毅力计算167.5 强度计算188 地基处理198.1 一般规定198.2 岩石地基198.3 土质地基199 安全监测20附录A引水渠道恒定流水力计算22附录B侧堰水力计算27附录C引水渠道系统涌波计算方法29附录D前池虹吸式进水口设计37本规范用词说明42引用标准名录43附：条文说明44Contents1 GeneralProvisions12 Terms23 GeneralLayout33.1 GeneralRequirements33.2 HeadraceCanalArrangement33.3 ForebayArrangement53.4 RegulatingPondArrangement54 HydraulicDesign64.1 GeneralRequirements64.2 HydraulicDesignforSteadyFlowsOfHeadraceCanal-ForebaySystem64.3 SurgeCaculationOfHeadraceCanalSystem75 HeadraceCanalDesign95.1 GeneralRequirements95.2 1.ongitudinalSlopeDesign95.3 CrossSectionDesign95.4 SlopeDesign106 ForebayandRegulatingPondDesign126.1 GeneralRequirements126.2 ForebayDesign126.3 RegulatingPondDesign137 StructuralDesign147.1 GeneralRequirements147.2 BasicPrinciplesofStructuralDesign147.3 ActionsandCombination1457.4 CalculationofGlobalStabilityandBearingCapacityOfFoundationsbySingleSafetyFcatorMethod167.5 StrengthCalculation188 FoundationTreatment198.1 GeneralRequirements198.2 RockFoundation198.3 SoilFoundation199 SafetyMonitoring20Appendix A HydraulicCalculationofHeadraceCanalSteadyFlows22Appendix B HydraulicCalculationofSideWeir27Appendix C CaculationMethodofSurgeinHeadraceCanalSystem29Appendix D DesignforForebaySiphonIntake37ExplanationofWordinginThisCcle421.istofQuotedStandards43Addition:ExplanationofProvisions441总贝I.o.为规范水电站引水渠道及前池的设计原则和技术要求，保证设计质量，制定本规范。1. 0.2本规范适用于中小型水电站引水渠道及前池的设计。1.1 .3引水渠道及前池设计应处理好防洪、防污、防渗漏、防泥沙以及防冰冻等方面的问题。1.2 .4水电站引水渠道及前池设计，除应符合本规范外，尚应符合国家现行有关标准的规定。2术语2. 0.1引水渠道headracecanal从上游引水专门用于发电或主要用于发电的明流渠道。2.1 .2前池forebay引水渠道式水电站从无压引水过渡到压力管道之间的连接建筑物，具有调整和稳定水流、向压力管道均匀分配水量的作用。2.2 .3调节池regulatingpond为调节流量而设置的具有一定容积的水池。2. 0.4自调节渠道SeIf-regulatingcanal当水电站甩部分或全部负荷时，渠道内的水位能自动升高至水库水位齐平而不发生弃水的引水渠道。2.0.5非自调节渠道non-self-regulatingcanal当水电站甩部分或全部负荷时，渠道内的水位仅能升高至引水渠道或前池溢流堰堰顶限制高程的引水渠道。2. 0.6虹吸式进水口siphonintake利用具有虹吸作用的弯管取水的进水口。2.0.7涌波surge水电站引水渠道在水电站机组突然甩负荷或突然增负荷时，由水流惯性力和重力作用产生的非恒定急变流的波动。3总体布置3.1 一般规定3. 1.1引水渠道线路及前池布置应根据水电站规划、总体布置和环保要求，结合水文气象条件、地形地质条件、水力条件、施工条件、运行条件，以及沿线建筑物、社会和自然环境等因素，经技术经济比较后确定。4. 1.2引水渠道及渠系建筑物、前池及调节池的建筑物级别，应按现行行业标准水电工程等级划分及洪水标准NB/T11012的有关规定确定。5. 1.3引水渠道及渠系建筑物、前池及调节池的防洪标准，应根据水工建筑物级别，按现行国家标准防洪标准GB50201的有关规定确定。若建筑物失事可能影响厂房安全的，其防洪标准应与水电站厂房的防洪标准相同。6. 1.4与公路、铁路等线性工程交叉布置的渠系建筑物级别，应综合考虑该公路、铁路等线性工程的等级确定，并应满足有关建筑净空等相应规定。交叉跨越情况下的防洪标准和措施宜进行专题论证。7. 1.5引水渠道进口应根据需要设置拦污、清污、沉沙、冲沙及拦排冰设施。8. 1.6寒冷和严寒地区引水渠道、前池及调节池的布置，应符合现行行业标准水工建筑物抗冰冻设计规范NB/T35024的有关规定。3.2 引水渠道布置3. 2.1引水渠道线路布置应符合下列规定：1应避开大溶洞、大滑坡、泥石流等不良地质地段，宜避开冻胀性、湿陷性、膨胀性、分散性、松散坡积物以及可溶盐土壤。若无法避免时，应采取相应的工程措施。2宜少占或不占耕地，避免穿过集中居民点、高压线塔、重点保护文物、军用通信线路、油气地下管网以及公路、铁路等。3山区引水渠道线路宜沿等高线布置，可采用明渠与明流隧洞或暗渠、渡槽、倒虹吸相结合的布置形式，避免深挖高填。4引水渠道的弯曲半径，衬砌渠道不宜小于渠道水面宽度的2.5倍，不衬砌土渠不宜小于渠道水面宽度的5倍，有输冰要求的渠道不宜小于渠道水面宽度的10倍。明流隧洞的弯曲半径不宜小于洞径或洞宽的5倍。3.2.2引水渠道形式选择应符合下列要求：1应结合地形地质、施工、运行以及枢纽总体布置等条件，经技术经济比较选定自调节渠道、非自调节渠道或二者相结合的调节渠道。2符合下列条件可选择自调节渠道：1）渠道进水口水位变幅不大，渠道长度较短，渠底纵坡较缓。2）无适宜修建泄水建筑物的条件。3）运行要求利用渠道积蓄水量作为水电站的调节容量。3长度较长、渠底纵坡较陡且具有修建泄水建筑物条件的渠道，可选择非自调节渠道。1 .2.3引水渠道进水口闸门设置应符合下列要求：1非自调节渠道应在进水口设置工作闸门和检修闸门或预留门槽。2自调节渠道宜在进水口设置事故闸门、检修闸门当渠道长度短且渠堤高度能满足进水口水位变幅要求，同时进水口的水位能降低满足渠道检修条件的，可不设置事故闸门。3 .2.4引水渠道上建筑物布置应符合下列要求：1渠系建筑物应避开
