NB-T11085-2023海上风电场工程结构安全监测建设规范.docx

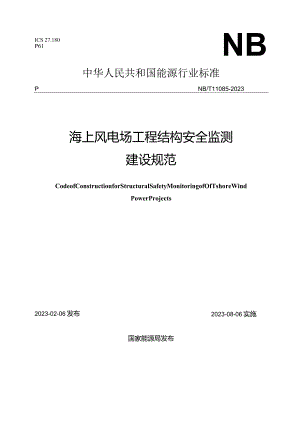

ICS 27.180P61NB中华人民共和国能源行业标准PNB/T11085-2023海上风电场工程结构安全监测建设规范CodeofConstructionforStructuralSafetyMonitoringofOfTshoreWindPowerProjects2023-08-06实施2023-02-06发布国家能源局发布中华人民共和国能源行业标准海上风电场工程结构安全监测建设规范CodeofConstructionforStructuralSafetyMonitoringofOffshoreWindPowerProjectsNB/T11085-2023主编部门：水电水利规划设计总院批准部门：国家能源局施行日期：2023年08月06日中国水利水电出版社2023北京国家能源局公告2023年第1号根据中华人民共和国标准化法能源标准化管理办法，国家能源局批准高压直流保护测试设备技术规范等168项能源行业标准（附件1）、CodeforDesignofUndergroundSteelBifurcatedPipewithCrescentRibofHydropowerStations等20项能源行业标准外文版（附件2）、防水材料用沥青1项能源行业标准修改通知单（附件3）,现予以发布。附件：L行业标准目录2 .行业标准外文版目录3 .行业标准修改通知单国家能源局2023年2月6日附件行业标准目录序号标准编号标准名称代替标准采标号批准日期实施日期35NB/T11085-2023海上风电场工程结构安全监测建设规范2023-02-062023-08-06根据国家能源局关于下达2019年能源领域行业标准制（修）定计划的通知（国能综通科技（2019）58号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国内外先进标准，并在广泛征求意见的基础上，制定本规范。本规范的主要技术内容是：总则、术语、基本规定、环境监测、变形监测、振动监测、应力应变及渗流监测、防腐蚀监测、冲刷监测、监测系统、监测资料整编和分析。本规范由国家能源局负责管理，由水电水利规划设计总院提出并负责日常管理，由能源行业风电标准化技术委员会风电场规划设计分技术委员会负责具体技术内容的解释。执行过程中如有意见或建议，请寄送水电水利规划设计总院（地址：北京市西城区六铺炕北小街2号，邮编：100120）。本规范主编单位：中国电建集团华东勘测设计研究院有限公司浙江华东测绘与工程安全技术有限公司本规范参编单位：中国三峡新能源有限公司福建永福电力设计股份有限公司中国海洋大学国家电投集团广东电力有限公司上海绿色环保能源有限公司重庆大学本规范主要起草人员：李炜周胡刘强占晓明王滨金波刘福顺昌鹏远游先辉李君军乔厚林子义陆艳艳孙震洲郑涛熊根杨江浩刘玉帅刘兵欧寅华常爽张翼张开华王宇航何永华张智伟阳洋本规范主要审查人员：谢宏文赵生校郭珍妮何伟程正飞甘毅何先龙王宵金超李守雷郭昱昆胡建忠赵志勇张礼兵刘爱龙官春光储华平李昕和庆冬徐海巍杨博颜爱军李仕胜1总则12术语23基本规定44环境监测64.1 一般规定64.2 监测设计64.3 监测设施及其安装要求65变形监测75.1 一般规定75.2 监测设计75.3 监测设施及其安装要求75.4监测86振动监测96.1 一般规定96.2 监测设计96.3 监测设施及其安装要求96.4 监测97应力应变及渗流监测101.1 一般规定101.2 监测设计101.3 监测设施及其安装要求101.4 监测118 防腐蚀监测138.1 一般规定138.2 监测设计138.3 监测设施及其安装要求138.4 4监测139 冲刷监测149.1 一般规定149.2 监测设计149.3 数据采集与解析1510 监测系统1610.1 一般规定1610.2 结构健康监测系统信息1610.3 结构健康监测系统功能1710.4 结构健康监测系统主要技术要求1810.5 结构健康监测系统安全性与适应性1910.6 系统运行维护19H监测资料整编和分析2011.1 一般规定2011.2 监测资料整编2011.3 监测综合分析20附录A海上风电场工程结构安全监测项目分类和选择、项目测次、监测分辨力.22本规范用词说明25引用标准名录26附：条文说明27CONTENTS1 GeneralProvisions12 Terms23 BasicRequirements44 EnvironmentMonitoring64.1 GeneralRequirements64.2 MonitoringDesign64.3 MonitoringFacilitiesandInstallation65 DeformationMonitoring75.1 GeneralRequirements75.2 MonitoringDesign75.3 MonitoringFacilitiesandInstallation75.4 Monitoring86 VibrationMonitoring96.1 GeneralRequirements96.2 MonitoringDesign96.3 MonitoringFacilitiesandInstallation96.4 Monitoring97 StressStrainandSeepageMonitoring107.1 GeneralRequirements107.2 MonitoringDesign107.3 MonitoringFacilitiesandInstallation107.4 Monitoring118 CorrosionMonitoring138.1 GeneralRequirements138.2 MonitoringDesign138.3 MonitoringFacilitiesandInstallation138.4 Monitoring139 ScourMonitoring149.1 GeneralRequirements149.2 MonitoringDesign149.3 DataProcessingandAnalysis1510 MonitoringSystem1610.1 GeneralRequirements1610.2 SystemInformation1610.3 SystemFunctions1710.4 MainTechnicalRequirementsofSystem1810.5 SystemSecurityandAdaptability1910.6 SystemOperationandMaintenance1911 CompilationandAnalysisofMonitoringData2011.1 GeneralRequirements2011.2 DataCompilation2011.3 DataAnalysis20AppendixAMonitoringItemsClassificationandSelection,FrequencyandAccuracyofOffshoreWindPowerProjects22ExplanationofWordingInThisCode251.istofQuotedStandards26Addition:ExplanationofProvisions27i.o.1为规范海上风电场工程海上电气设备平台、海上风电机组支撑结构的安全监测设计、实施及成果整编分析工作，制定本规范。1.0.2本规范适用于新建或扩建的海上风电场工程海上电气设备平台、海上风电机组支撑结构的安全监测设计、实施及成果的整编和分析，包括环境监测、变形监测、振动监测、应力应变及渗流监测、防腐蚀监测、冲刷监测、监测系统、监测资料整编和分析。1. 0.3海上风电场工程结构安全监测建设，除应符合本规范外，尚应符合国家现行有关标准的规定。2.0.1单桩基础monopilefoundation采用单根桩支撑风电机组结构体系的基础型式。2. 0.2多桩承台基础multi-pilecapfoundation由三根或三根以上的桩和承接上部结构的承台组成的基础型式。2. 0.3导管架基础jacketfoundation由竖向立柱和横向、斜向连接钢管焊接结成的空间结构，与下部桩或桶共同组成支撑风电机组结构体系的基础型式。2. 0.4吸力式基础suctioninstalledfoundation由顶部密封、底部开口的桶型结构组成，利用结构自重、桶内部泵出水产生的压力差形成的下沉吸力（低于一个大气压时也称负压）或其他辅助沉贯措施进行安装的支撑风电机组结构体系的基础型式。2.0.5监测monitoring在海上风电场建设与运行全生命周期，按一定的频次，采用仪器测读和现场检查的方式进行观测、记录，并对成果变化情况进行分析的工作。2. 0.6安全监测safetymonitoring从掌握建（构）筑物运行性态的角度出发，对其进行监测，并运用监测资料评价结构运行安全性，提示建（构）筑物安全风险的工作。2. 0.7主导风向dominantwinddirection给定时段内出现频率最高的风向。给定时段可包括时、日、月、年等。2.0.8基准值referencevalue作为计算起点的测值为基准值，是风电机组发电前的基准值。2. 0.9监控指标monitoringindices基于结构设计计算分析或监测资料综合分析成果确定的监测物理量及其变化速率的限值。2. 0.10监测仪器设备monitoringinstrumentandequipment基于各种原理的传感器、监测装置及其相应的监测信息采集、传输和供电设备的总称。2. 0.11监测设施monitoringfacilities各类监测仪器设备、保护装置和辅助设施的统称。2. 0.12典型机位typicalwindturbinelocation根据海上风电场工程地形地质条件、水文条件、基础结构型式、机型和单机容量等因素综合确定，覆盖海上风电场工程各种不利地质、水文条件的监测机位。2. 0.13海上电气设备平台OffShOreelectricalequipmentplatform用于海上风电场工程电能输送、变电、交直流转换的海上平台的总称，包括海上升压变电站、海上无功补偿站、海上换流站。2. 0.14海上风电机组支撑结构supportstructuresforoffshorewindturbines由风电机组下部基础结构和塔筒组成，将上部风电机组载荷传递到海床并承受海洋环境载荷作用，以支撑风电机组转子-机舱组件的风电机组结构部件组合体
