NB-T11093-2023胶凝砂砾石围堰设计规范.docx

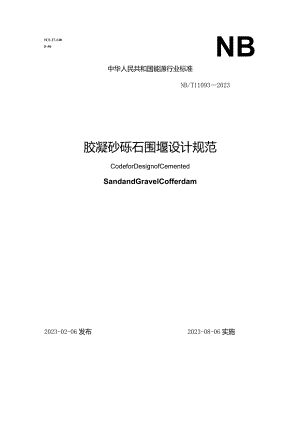

ICS 27.140P 59NB中华人民共和国能源行业标准NB/T110932023胶凝砂砾石围堰设计规范CodeforDesignofCementedSandandGravelCofferdam2023-02-06发布2023-08-06实施国家能源局发布中华人民共和国能源行业标准胶凝砂砾石围堰设计规范CodeforDesignofCementedSandandGravelCofferdamNBT11093-20232023主编部门：水电水利规划设计总院批准部门：国家能施行日期：2023年08月06日中国水利水电出版社2023北京国家能源局公告2023年第1号根据中华人民共和国标准化法能源标准化管理办法，国家能源局批准高压直流保护测试设备技术规范等168项能源行业标准（附件1）、CodeforDesignofUndergroundSteelBifurcatedPipewithCrescentRibofHydropowerStations等20项能源行业标准外文版（附件2）、防水材料用沥青1项能源行业标准修改通知单（附件3）,现予以发布。附件：L行业标准目录2 .行业标准外文版目录3 .行业标准修改通知单国家能源局2023年2月6日附件:行业标准目录序号标准编号标准名称代替标准采标号批准日期实施日期43NB/T11093-2023胶凝砂砾石围堰设计规范2023-02-062023-08-06前言根据国家能源局综合司关于下达2020年能源领域行业标准制修订计划及外文版翻译计划的通知（国能综通科技（2020106号）的要求，规范编制组经广泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，制定本规范。本规范的主要技术内容是：总则、术语、基本规定、基本资料、材料与性能、胶凝砂砾石围堰布置、堰基处理、围堰断面与结构设计、安全监测设计、施工技术要求及运行维护。本规范由国家能源局负责管理，由水电水利规划设计总院提出并负责日常管理，由能源行业水电勘测设计标准化技术委员会施工设计分技术委员会（NEATCI5/SC3）负责具体技术内容的解释。执行过程中如有意见或建议，请寄送水电水利规划设计总院（地址：北京市西城区六铺炕北小街2号，邮编：100120）。本规范主编单位：中国电建集团北京勘测设计研究院有限公司中国华能集团有限公司本规范参编单位：武汉大学水利部交通运输部国家能源局南京水利科学研究院四川大学华能澜沧江水电股份有限公司本规范主要起草人员：薛宝臣吴朝月袁湘华周华代振峰何蕴龙陆采荣范建章何竹叶戈雪良李果龚永生田忠李柯郭兴易魁王剑涛张金海谭红强赵士文郑雪筠乔达梅国兴汪强迟福东张习平王JfT程学俊杨虎余记远赵鑫冯蕊方超本规范主要审查人员：常作维马洪琪石青春任金明王晓玲张锦堂刘伟宝彭继乐王衡周绍红曾伟郑璀莹何伟田福文陈振华何兴勇钟伟斌杨虎魏芳武明鑫赵轶1总则2术语23基本规定34基本资料45材料与性能65.1 一般规定65.2 原材料及配合比65.3 性能指标86胶凝砂砾石围堰布置97堰基处理107. 1一般规定io7.2 岩石地基处理IO7.3 覆盖层基础处理108围堰断面与结构设计128.1 一般规定128.2 水力设计128.3 稳定计算128.4 应力计算138.5 断面设计148.6 堰体结构148.7 温度控制及防裂159安全监测设计1610施工技术要求及运行维护1710.1 施工技术要求1710.2 运行维护18本规范用词说明19引用标准名录20附：条文说明21Contents1 GeneralProvisions12 Terms23 BasicRequirements34 BasicData45 MaterialsandPerformances65.1 GeneralRequirements65.2 RawMaterialsandMixProtortion66 PerformanceIndicators87 1.ayoutofCementedSandandGravelCofferdam98 FoundationTreatment108.1 GeneralRequirements108.2 RockFoundationTreatment108.3 OverburdenFoundationTreatment109 Cross-sectionalandStructuralDesign129.1 GeneralRequirements129.2 HydraulicDesign129.3 StabilityCalculation129.4 StressCalculation139.5 Cross-SectionalDesign149.6 CofferdamStructure149.7 TemperatureControlandCrackPrevention1510 SafetyMonitoringDesign1611 ConstrutionTechnologyRequirementsandOperation&Maintenance1711.1 ConstrutionTechnologyRequirements1711.2 OperationandMaintenance18ExplanationofWordinginThisCode191.istofQuotedStandards20Addition:ExplanationofProvisions21.o.为规范胶凝砂砾石围堰设计，制定本规范。1.0.2本规范适用于水电工程胶凝砂砾石围堰设计。1.0.3胶凝砂砾石围堰设计，除应符合本规范外，尚应符合国家现行有关标准的规定。2术语2. 0.1胶凝砂砾石cementedsandandgravel以天然砂砾石料或开挖石渣料为主，掺以少量胶凝材料，加水及外加剂等，经过拌和、摊铺、碾压形成的材料，或称胶结砂砾石。3. 0.2胶凝砂砾石围堰cementedsandandgravelcofferdam主要采用胶凝砂砾石铺筑而成的围堰。4. 0.3变态胶凝砂砾石grout-enrichedvibratedcementedsandandgravel在胶凝砂砾石拌和物的基础上，通过加浆振捣密实的胶凝砂砾石。5. 0.4富浆胶凝砂砾石rich-mortarcementedsandandgravel胶凝材料用量高于普通胶凝砂砾石的胶凝砂砾石。2. 0.5层间间隔时间inlermitientlimebetweenlayers从下层胶凝砂砾石拌和物拌和加水时起至上层胶凝砂砾石碾压完毕为止的历时。3基本规定2.1 .1胶凝砂砾石围堰设计应遵循安全可靠、经济合理、结构简单、施工方便、环境友好的原则。2.2 .2胶凝砂砾石围堰应按混凝土围堰类型确定建筑物级别与洪水设计标准，其确定原则应符合现行行业标准水电工程施工组织设计规范NB/T10491的有关规定。3. 0.3当胶凝砂砾石围堰与永久建筑物结合时，结合部分的围堰设计应同时满足永久建筑物的要求。3. 0.4对堰高超过70m的胶凝砂砾石围堰，其材料选择和结构设计应进行专门论证。3.0.5对质量控制要求高、运行条件复杂的胶凝砂砾石围堰，宜采用BlM（建筑模型信息化）等信息化技术开展协同设计，并在工程建设中推广使用智能化技术。4基本资料4.0.1胶凝砂砾石围堰设计应收集水文气象、地形地质、工程条件、科学试验等基本资料。4. 0.2水文气象资料应主要包括下列内容：1气温、降水及风速风向特征值统计成果。2坝址逐月及枯水期逐旬设计径流成果。3坝址河段历史洪水调查成果，包括洪水水面线、枯水水面线及历史洪水洪峰流量等。4坝址年最大及分期设计洪水成果，包括设计洪峰流量、设计洪量、设计洪水过程线等。5设计断面水位流量关系曲线、水位库容关系曲线。6寒冷和严寒地区坝址河段冰情特征值统计成果，包括封江日期、开江日期、最大冰厚、最大冰块尺寸及开江形式等。7坝址上、下游水库调度运行方式，包括上、下游水库洪水、泥沙、电力调度原则，不同时期上游水库最大下泄流量、下游水库库尾的最高回水水位等。4.0.3地形地质资料应主要包括下列内容：1坝址及围堰范围实测地形图，工程地质图，比例尺宜选用1:20001:1000。2坝址及围堰范围河床及两岸覆盖层的分布、厚度、层次及其物质组成，覆盖层中膨胀土、软土层、粉细砂、湿陷性黄土、架空层、漂孤石层等的埋深、厚度、分布和性状。覆盖层各层次的渗透系数、允许渗透比降和相对隔水层分布，各层次的承载力、变形模量、压缩系数、抗冲刷能力等物理力学性质参数，砂类土层的液化特征。3坝址及围堰范围河床及两岸基岩的地层岩性，断层、节理、软弱夹层的分布和特征，风化带、卸荷带的厚度及其特性，峡谷区岩体的地应力情况，岩体完整性及工程地质分类，各类岩体的渗透系数、承载力、变形模量、弹性模量、强度等物理力学性质参数，各类岩体的抗冲刷能力，堰基基岩面起伏变化情况，可利用建基岩体及岸坡的稳定性等。4围堰范围的水文地质条件，两岸地下水位埋深、集中渗漏通道分布等。4. 0.4工程条件资料应主要包括下列内容：1枢纽布置及工程规模，围堰所保护建筑物的级别、型式和要求等。2施工导截流方案、主体工程施工、施工交通、施工总布置及施工总进度等资料。3天然砂砾石料或开挖料等天然建筑材料的储量、质量及开采运输条件。4围堰水力学条件，包括围堰挡水水位、流量和围堰附近的水流流态、流速等资料，施工期河道通航及排冰情况；过水围堰过水期的堰顶过流水深、单宽流量、流态及流速等资料；围堰运行期泄水建筑物泄流对围堰的冲刷资料；围堰运行期堰体迎水面泥沙淤积和河床覆盖层冲刷情况。4.0.5科学试验宜主要包括下列内容：1施工导截流水力学模型试验资料。2材料性能试验资料。3生产性试验资料等。5材料与性能5.1 一般规定5. 1.1胶凝砂砾石料宜采用天然砂砾料或开挖石渣料，两者也可混合使用。6. 1.2胶凝砂砾石围堰填筑材料所用的水泥、掺合料、外加剂等的性能应满足国家现行有关标准的要求。7. 1.3胶凝砂砾石设计配合比应根据工程要求、结构形式、施工条件和原材料状况经试验确定，胶凝砂砾石拌和物工作性、强度及耐久性等性能指标应经试验验证后确定。5.2 原材料及配合比5.3 2.1天然砂砾石料或开挖石渣料的品质应符合下列规定：1天然砂砾石料或开挖石渣料表观密度不应小于245OkgZm3。2天然砂砾石料或开挖石渣料中小于5mm的颗粒含量宜为12%42%;粒径5mm-40mm的颗粒含量宜为35%58%.3天然砂砾石料或开挖石渣料最大粒径不宜超过300mm;变态胶凝砂砾石料用天然砂砾石料或石渣料的最大粒径宜控制在15Ornnl以内。4天然砂砾石料或开挖石渣料含泥量不宜超过8%,含泥量超过8%时应经专门试验论证。砂砾石料泥块含量不宜超过0.5%,并避免泥块集中。5天然砂砾石料或开挖石渣料的含水率应相对稳定，
