LED单双色显示屏逻辑驱动芯片：SM74HC595D的功能和应用.docx

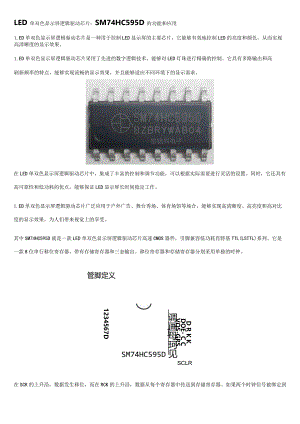

LED单双色显示屏逻辑驱动芯片：SM74HC595D的功能和应用1.ED单双色显示屏逻辑驱动芯片是一种用于控制LED显示屏的主要芯片，它能够有效地控制LED的亮度和颜色，从而实现高清晰度的显示效果。1.ED单双色显示屏逻辑驱动芯片采用了先进的数字逻辑技术，能够对LED灯珠进行精确的控制。它具有多路输出和高刷新频率的特点，能够实现流畅的显示效果，并且能够适应不同环境下的显示需求。在LED单双色显示屏逻辑驱动芯片中，集成了丰富的控制和调节功能，可以根据实际需要进行灵活的设置。同时，它还具有高可靠性和低功耗的优点，能够保证LED显示屏长时间稳定工作。1.ED单双色显示屏逻辑驱动芯片广泛应用于户外广告、舞台秀场、体育场馆等场合，能够实现高清晰度、高亮度和高对比度的显示效果，为人们带来视觉上的享受。其中SM74HC595D就是一款LED单双色显示屏逻辑驱动芯片高速CMOS器件，引脚兼容低功耗肖特基TTL(LSTTL)系列。它是一款8位串行移位寄存器，带有存储寄存器和三态输出。移位寄存器和存储寄存器分别采用单独的时钟。管脚定义1234567DQqqqqqqnSM74HC595DD R K KDOE- C CVQS-GRS调画母珂见SCLR在SCK的上升沿，数据发生移位，而在RCK的上升沿，数据从每个寄存器中传送到存储寄存器。如果两个时钟信号被绑定到一起，则移位寄存器将会一直领先存储寄存器一个时钟脉冲。移位寄存器带有一个串行输入（SER）端和一个串行标准输出（Q7，）端，用于级联。SM74HC595D还为移位寄存器的8个阶提供了异步的复位（低有效）。存储寄存器带有8个三态总线驱动输出，当输出使能（G）端为低时，存储寄存器中的数据可被正常输出。管脚定义说明符号管脚名称管脚号说明SCLR发位端10复位端技术支持：I33<329I>3O59SCK移位时钟11移位寄存器时钟,上升沿移位RCK镇存时钟12锁存寄存器时钟,上升沿存储G使能端13输出使能端,为低电平时.正常输出；为高电平时,输出为高阻态SER数据输入14出行数据输入瑞QOQ7并行给出15,1-7并行数据输出端Q7,申行输出9中行数据输出端GND逻辑地8逻辑地VDD逻辑电源16建辑电源SM74HC595D作为一款高速CMOS器件，在移位寄存器和存储寄存器的设计上有着独特的特点，适用于需要高速数据传输和存储的场合。
