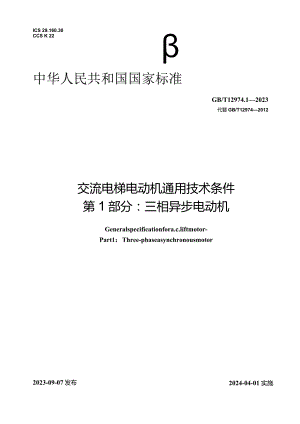

ICS 29.160.30CCS K 22中华人民共和国国家标准GB/T12974.12023代瞽GB/T129742012交流电梯电动机通用技术条件第1部分：三相异步电动机Generalspecificationfora.c.liftmotor-Part1：Three-phaseasynchronousmotor2024-04-01 实施2023-09-07发布国家市场监督管理总局H家标准化管理委员会目次前言I引言1趟闱12规范性引用文件13术语和定义14型式、基本叁数与尺寸15通用要求36技术要求47试验方法78检验规则89标志、包装及保用期9袅I轴伸地的尺寸及公差2表2径向阙跳动公差2表3径向北动及跳I端面公差3我4对称度公差3表5效率的保证值4表6电动机电气性能保证值的容差5表7断电后间隔时间5表8不同轴中心离H(mm)用位移、速度和加速度表示的振动强度限值6表9空载最大A计权声功率级值Ln(dB)6AlO不同负我持续率下每一周期通电时间与停机时间7表11检验项目8表12出线端标志9本文件按照GB/T1.12O2（X标准化工作导则第1部分:标准化文件的结构和起草规则的规定起草.本文件是GB/T】2974交流电梯电动机通用技术条件的第1部分.GB/T12974已经发布了以下部分，第1部分，三相异步电动机，第2部分I永磁同步电动机.本文件代替GB/T129742012交流电梯电动机通用技术条件与GB/T129742012相比，除结构调整和编辑性改动外，主要技术变化如下I删除了永磁同步电动机产品内容（见2012年版的3.6<.4、5.4、6.3）,修改了电动机电压和频率要求的表达方式，电压和频率与额定值偏差按GB/T755-2019的规定不再具体列出（见5.2.2012年版的4.3.1）»增加广电速异步电动机效率的要求,符合GB18613-2020最低能效等级规定（处6.1），修改电气性使保证值容甦的表达方式（见6.6.2012年版的4.3.23.3.33.3.4）,增加电动机的超速试验（见6.7）增加r三相定子统组在实际冷状态下直流电阻的任何相与三相平均值的偏差的规定见6.18）修改了电动机热试验要求（见7.8,2012年版的5.3.4）修改了电动机检验项目的表达方式（见8.1.2012年版的5.3）修改电动机定子绕组的出线端标志的表达方式（见9.1.32O12年版的6.4）.请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的责任.本文件由中国电器工业协会提出.本文件由全国旋转电机标准化技术委员会（SAC/TC26）归口.本文件起草单位，上海电机系统节能匚程技术研究中心有限公司、爱尔达电气有限公司、常州金康精工机械股份TF限公司、上海电科电机科技有限公司、江苏省特种设备安全监督检验研究院、佳木斯电机股份有限公司、安敬皖南电机股份有限公司、苏州通润骡动设符股份有限公司.本文件主要起草人I姚丙雷、吴艳红、高淑瑜、陈叶荣、许晨旭、钟仁康、仇永杰、王汹解、张旭.本文件及其所代林文件的历次版本发布情况为，1991年首次发布为GB/T12974-1991,2012年第一次修订S本次为第二次修订，调整为GB/T12974的第1部分.当前社会经济E速发展,电梯已经成为人们生活中不可或缺的垂直交通工具.电梯技术更新日新月异，发展速度越来越快,电梯曳引电动机具有频繁起动和制动、起动电流较小、运行噪声低等特点.电梯用电动机有三相异步电动机和永磁同步电动机两种,是电梯运行的动力源,GB/T12974旨在提供交流电梯电动机通用技术条件,规范和指导交漉电梯电动机的选型、设计、制诙、推广和应用.根据产品励磁方式的不同,GBT12974交流电梯电动机通用技术条件由两个部分构成.第1部分,三相异步电动机.目的在于确定电梯用三相异步电动机的技术饕求.第2部分:永磁同步电动机.目的在于确定电梯用永磁同步电动机的技术要求.交流电梯电动机通用技术条件第1部分：三相异步电动机1范圉本文件规定了电梯用三相异步电动机的型式、基本参数与尺寸通用要求，技术要求，检验规则标志、包装及保用期的要求描述了相应的试验方法.本文件适用于各类型乘客电梯、或货电梯、医用电梯及家用电悌用三相异步电动机的制造、设计、检测等，凡属本系列电动机所派生的各种系列电动机的制造、设计、检测等参照执行2规范性引用文件下列文件中的内容通过文中的规苞性引用而构成本文件必不可少的条款,其中注日期的引用文件,仅该日期对应的版本适用于本文件:不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件.GB/T 1912008GB/T 755 2019GB/T 997 2022GB/T 10322012GB/T 1971 2021GB/T 1993-1993包装储运图示标志旋转电机定额和性能旋转电机结构型式、安装型式及接线盒位置的分类（IM代码）三相异步电动机试验方法旋转电机线端标志与旋转方向旋转电机冷却方法GB/T4772.11999旋转电机尺寸和幅出功率等级第1部分:机座号56400和凸缘号55I080GB/T4942-2021旋转电机整体结构的防护等级（IP代码）分级GB/T100682020轴中心高为56mm及以上电机的机械振动振动的测AL评定及限值GB/T10069.1-2006旋转电机噪声测定方法及限值第1部分:旋转电机噪声测定方法GB/T126652017电机在一般环境条件下使用的湿热试验要求GB/T14711中小型旋转电机通用安全要求GB/T22719.12008交流低压电机放嵌绕组匝间绝缘第1郤分试勉方法GB/T22719.2-2008交流低压电机散嵌绕组值间绝缘第2部分:试验限值3术语和定义本文件没有需要界定的术语和定义.4型式、基本参数与尺寸4.1型式4.1J电梯用三相异步电动机（以下简窗电动机）的外壳防护等级按GB/T49422021的规定为IPOOJP2OJP21或IP41.1.1.2 电动机的冷却方式按GB/T19931993的规定为ICOOJCOl和IC06.1.1.3 电动机的结构及安装型式按GB/T997-2022的规定为【MB3JMB5和IMB35.4.2 蓦本参数4.2.1 电动机为断续周期工作制（S5）每小时起动次数可根据电梯的不同要求，分为120次/h、180次h,电动机负栽持续率为15%、40%、50%和6。4.2.2 电动机电压为380VI定频率为50Hz.4.2.3 电动机应按下列修定功率制造,对于双速异步电动机,下列额定功率是高速时的功率低速时的功率按恒转矩设计,2.2kW、3kW%4kW、5.5kW、7.5kW,9kWJlkWJ5kW.18.5kW、22kW,30kW,37kW、45kW,55kW、75kW和90kW.4.2.4 电动机中心高应为100mmj12mmw132mm,l60mmJ80mm«200mm,225mm、25Omm和280mm.4.2.5 电动机的极数分为单速4极、6极，双速4/16（或418）24和6/24极.4.3 尺寸4.3.1 电动机的安装尺寸及公差应符合GB/T4772.11999的规定.4.3.2 电动机轴伸键的尺寸及公差应符合表1的规定.1.1 1轴伸健的尺寸及公差单位为米轴伸宜径键高288Ion7-1N3210-c8-J38424814-Gr9-LM5516Io-J6011-tii657520Atu12-I”.1.1.3 轴伸长度一半处的径向圈跳动公差应符合表2的规定.表2径向Ia跳动公差电位为充米物伸!在回院动公差19-300.04>30-500.0S>50-800.061.1.4 凸缘止口对电动机轴线的径向圆跳动和凸缘配合面对电动机轴线的螭面隔跳动公差应符合表3的规定.表3径向圆跳动及端面圆跳动公差单位为青米凸止口直径国It动公祭130-2300.100>230-4500.125>450-5500.1601.1.5 电动机轴线对底脚支承面的平行度公差为O2mm.1.1.6 电动机底脚支承面的平面度公差为015mm.1.1.7 电动机轴伸上健槽的对称度公差应符合表4的规定.表4对称度公差单位为爆米跳槽宽度尸时称度公差80.02210120.030U1618200.037225通用要求1.2 在下列海拔和环境空气温度条件下，电动机应能额定运行：a）海拔高度不超过1OoOmb）最高环境空气温度随季节而变化,但不超过40c）最低环境空气温度为5d）环境空气不含有腐蚀性和易燃性气体，e）安装地点的周围环境不影响电动机的正常通风.对于现场运行条件偏差的修正，按GB/T755-2019的规定.1.3 电动机运行期阿，电压和频率与腐定值偏差应按GB/T755-2019的规定。1.4 电动机应具有6个出线嫡.从主轴伸端视之，电动机的接线盒应置于机座右面或II部，电动机的接线盒内应有接地端子并应在接地端子的附近设置接地标志，此标志应保证在电动机整个使用时期内不易磨灭.6技术要求6.1 单速电动机在功率、电压及频率为额定时,其效率的保证值应符合表5的规定在计算中效率值取4位有效位数.表5效率的保证值定功率kW转速1500r/min1000r/min效率/%2.286.784.3387.785.6488.686.85.589.688.07.590.489.1990.889.61191.490.31592.191.218.592.691.72293.092.23093.692.93793.993.34594.293.75594.694.17595.094.69095.294.96.2 在额定电压、版定频率下多速电动机堵转转矩对项定转矩之比的保证值在高速时为2.2倍，在低速时应为L4倍，单速电动机端转转矩对额定转矩之比的保证值为2.0.6.3 在项定电压、版定频率下，电动机堵转电流与额定电流之比的保证值为7.0.6.4 在Mi定电压、虢定频率下，电动机最大转矩与版定转矩之比的保证值为1.8.6.5 在修定电压、强定频率下,多速电动机的转差率在高速时不应大于12%,在低速时不应大于20%.6.6 电动机电气性使保证值的容差应符合表6的规定对6.26.4数值修约间隔规定为0.01.表6电动机电气性能保证值的容差序号电气性能名称容差1效率9-0.15(1-)2堵转转短倍数保比值的一15%3大特矩倍数保证值的一10%4堵转电博倍数保证他的+20%6.7 电动机在空税情况下,应能承受提高转速至铭牌最高转速的120%、历时2min的超速试验而不发生有害变形.6.8 电动
