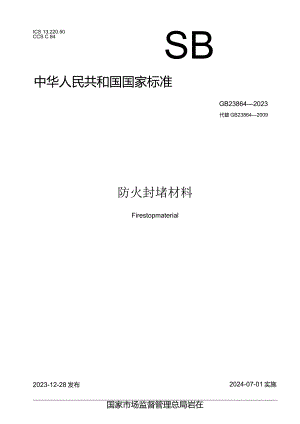

ICS 13.220.50CCS C 84SB中华人民共和国国家标准GB238642023代替GB238642009防火封堵材料Firestopmaterial2023-12-28发布2024-07-01实施国家市场监督管理总局岩在国家标准化管理委员会发布目次前言I1范围12规范性引用文件13术语和定义14分类与标记24.1 分类24.2 11B25要求35.1 一般规定35.2 理化性能35.3 燃烧性能45.4 产烟毒性55.5 气密性55.6 耐火性能55.7 冲水试验性能56试验方法56.1 理化性能56.2 燃烧性能96.3 产烟毒性106.4 气密性106.5 耐火性能107检验规则147.1 检验分类147.2 综合判定准则147.3 3耐火性能试验结果的使用148蹴、屣蹄、崎14附录A（规范性）防火封堵材料耐火性能试验标准试件的安装15附录B（资料性）防火封堵组件耐火性能试验典型试件的安装20附录C（规范性）防火封堵材料、防火封堵组件可选择和附加的试验一冲水试验22附录D（资料性）耐火性能试验结果的使用23本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替GB238642009防火封堵材料，与GB238642009相比,除结构调整和编辑性改动外，主要技术变化如下：a）增加了"电缆填充率"的术语和定义（见3.4）;b）增加了按使用场所分类（见4.1.2）,增加了一个类型多组分防火封堵材料（见4.1.3）;c）更改了标记方式（见4.2、5.6,2009年版的4.2、5.2）,增加了电力火灾类火灾环境条件（见表4）；d）增加了一般规定（见5.1）；e）删除了理化性能中的外观、初凝时间、抗跌落性、膨胀性能要求和试验方法（见2009年版的5.3、6.1、6.3、6.6、6.14）,更改了腐蚀性试验方法（见6.1.4,2009年版的6.7）；f）更改了燃烧性能要求和试验方法（见5.3.3、6.2,2009年版的5.1、6.15）；g）增加了产烟毒性、气密性要求和试验方法（见5.4、5.5、6.3、6.4）；h）更改了耐火性能，增加了电力火灾升温条件和炉内压力条件，更改了纤维类火灾炉压（见6.5.2,2009年版的6.16.2）,更改了电缆、穿管受火端封头材料（见6.5.4.1.2,2009年版的6.16.4.1.2）,增加了E类耐火极限判定（见6.5.7.1）；增加了冲水试验性能要求（见5.7、6.5.9）；i）更改了检验规则（见第7章,2009年版的第7章、第8章）；j）增加了电缆（350+l25）mm2YJV电缆氧指数要求、直径和结构图示（见A.9、图A.5）;增加了耐火性能试验标准试件贯穿物的安装要求（见A.11）；k）增加了冲水试验（见附录Q。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国应急管理部提出并归口。本文件于2009年首次发布，本次为第一次修订。防火封堵材料1范围本文件规定了防火封堵材料的分类与标记、要求、试验方法、检验规则及包装、标志、贮存、运输。本文件适用于工业与民用建筑物、构筑物及设施中的各种贯穿孔洞、构造缝隙所使用的防火封堵材料或防火封堵组件。本文件不适用于建筑配件内部使用的防火膨胀密封件和硬聚氯乙烯建筑排水管道阻火圈。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2611试验机通用技术要求GB/T5455纺织品燃烧性能垂直方向损毁长度、阴燃和续燃时间的测定GB/T70192014纤维水泥制品试验方法GB/T7106建筑外门窗气密、水密、抗风压性能检测方法GB8624建筑材料及制品燃烧性能分级GB/T8626建筑材料可燃性试验方法GB/T9978.1建筑构件耐火试验方法第1部分:通用要求GB/T20285材料产烟毒性危险分级XF/T7142007构件用防火保护材料快速升温耐火试验方法3术语和定义下列术语和定义适用于本文件O3.1防火封堵材料firestopmaterial具有防火、防烟功能,用于密封或填塞建筑物、构筑物以及各类设施中的贯穿孔洞、环形缝隙及建筑缝隙，便于更换且符合有关性能要求的材料03.2防火封堵组件firestopsubassembly由多种防火封堵材料以及耐火隔热材料共同构成的用以维持结构耐火性能,且便于更换的组合系统e3.3移动缝隙moveablejoint受热后由于变形而可能使其宽度或位置发生变化的缝隙03.4电缆填充率Percentforcablepenetrationarea管道贯穿率Percentforpipepenetrationarea电缆、管道贯穿物的截面积占封堵孔洞截面积的百分比。4分类与标记4.1 分类4.1.1 防火封堵材料按用途可分为：孔洞用防火封堵材料、转隙用防火封堵材料、塑料管道用防火封堵材料三个大类。a）孔洞用防火封堵材料是用于贯穿性结构孔洞的密封和封堵，用代号K表示。b）缝隙用防火封堵材料是用于防火分隔构件之间或防火分隔构件与其他构件之间（如：伸缩缝、沉降缝、抗震链和构造缝隙等）缝隙的密封和封堵，用代号F表示。如防火密封胶、缝隙封堵材料。c）塑料管道用防火封堵材料是用于塑料管道穿过墙面、楼地板等孔洞时的密封和封堵，用代号S表小04.1.2 按使用场所分类。a）重要公共建筑用防火封堵材料：用于发生火灾可能造成重大人员伤亡、财产损失和严重社会影响的公共建筑上的防火封堵材料，用代号Z表示。b）普通工业与民用建筑物、构筑物及设施用防火封堵材料：用于除重要公共建筑以外的工业与民用建筑物、构筑物及设施上的防火封堵材料,用代号P表示。4.1.3 防火封堵材料按产品的组成和形状特征分类。a）柔性有机堵料：以有机材料为黏结剂，使用时具有一定柔韧性或可塑性,产品为胶泥状物体，用代号R表示。b）无机堵料：以无机材料为主要成分的粉末状固体，与外加剂调和使用时，具有适当的和易性，用代号W表示。c）阻火包:将防火材料包装制成的包状物体，适用于较大孔洞的防火封堵或电缆桥架的防火分隔（阻火包亦称耐火包或防火包），用代号B表示。d）阻火模块：用防火材料制成的具有一定形状和尺寸规格的固体，可方便地切割和钻孔，适用于孔洞或电缆桥架的防火封堵，用代号M表示。e） 防火封堵板材：用防火材料制成的板材,可方便地切割和钻孔,适用于大型孔洞的防火封堵，用代号C表示。f） 泡沫封堵材料：注入孔洞后可以自行膨胀发泡并使孔洞密封的防火材料，用代号P表示。g）多组分封堵材料：由两种或两种以上组分液体材料（可添加固体粉末作添加剂）混合均匀，化学反应后产生的具有防火密封功能的防火材料，用代号D表示。h）缝隙封堵材料：置于缝隙内，用于封堵固定或移动缝隙的固体防火材料，用代号F表示。i） 防火密封胶：具有防火密封功能的液态或盲状防火材料，用代号J表示。j） 阻火包带：用防火材料制成的柔性可缠绕卷曲的带状产品，缠绕在塑料管道外表面，并用钢带包覆或其他适当方式固定，遇火后膨胀挤压软化的管道，封堵塑料管道因燃烧或软化而留下的孔洞，用代号T表示。4.2标记各类防火封堵材料的名称与代号和用途对应关系见表Io表1防火封堵材料代号对应表防火封堵材料代号用于孔洞封堵的柔性有机堵料DRK用于孔洞封堵的无机堵料DWK用于孔洞封堵的阻火包DBK用于孔洞封堵的阻火模块DMK用于孔洞封堵的防火封堵板材DCK用于孔洞封堵的泡沫封堵材料DPK用于孔洞封堵的多组分封堵材料DDK用于缝隙封堵的缝隙封堵材料DFF用于筵隙封堵的防火密封胶DJF用于孔洞封堵的防火密封胶DJK用于塑料管道封堵的阻火包带DTS火灾环境条件：建筑纤维类火灾用FXH表示，电力火灾用Fol表示。耐火性能级别代号：满足耐火完整性用E表示；同时满足耐火完整性和耐火隔热性用E俵示；耐火试验完整性合格，同时冲水试验合格用EC表示；耐火试验完整性和隔热性合格，同时冲水试验合格用EIC表示。标记顺序为：防火封堵材料代号-使用场所分类-火灾环境条件-耐火性能级别代号-企业的产品型号。示例1:DMK-Z-FXH-E3,表示建筑纤维类火灾升温条件下具有3h耐火完整性，用于重要公共建筑用孔洞封堵的阻火模块.示例2:DWK-P-FM-ElC2-ZH08,表示电力火灾升温条件下具有2h耐火完整性和隔热性，冲水试验合格，用于普通工业与民用建筑用孔洞封堵的无机堵料，企业的产品型号为ZH085要求5.1一般规定5.1.1堵料中不掺加石棉等对人体有害的物质。1.1.2 在施工时为液态的堵料产品，在产品使用说明中明确其初凝时间范围。堵料施工完成后能在产品规定的养护期内，在自然环境条件下干燥固化。1.1.3 堵料实干后没有刺激性气味。5.2 理化性能5.2.1 柔性有机堵料、无机堵料、阻火包、阻火模块、防火封堵板材、泡沫封堵材料和多组分封堵材料的理化性能应符合表2的规定表2柔性有机堵料等防火封堵材料的理化性能技术要求检验项目技术指标柔性有机堵料无机堵料阻火包阻火模块防火封堵板材泡沫封堵材料多组分封堵材料表观密度kgm3<2.0×103<2.OxlO31.2×103<2.OxlO3一<1.0×103<1.0×103抗压强度MPa0.8<r6.5一r>0.10抗弯强度MPa>0.10腐蚀性/d>7,不应出现锈蚀、腐蚀现象>7,不应出现锈蚀、腐蚀现象>7,不应出现锈蚀、腐蚀现象>7,不应出现锈蚀、腐蚀现象之7,不应出现锈蚀、腐蚀现象耐水性/d>3,不溶胀、不开裂；阻火包内装材料无明显变化，包体完整，无破损耐油性/d>3,不溶胀、不开裂；阻火包内装材料无明显变化,包体完整，无破损耐湿热性/hN120,不开裂、不粉化；阻火包内装材料无明显变化耐冻融循环/次15,不开裂、不粉化；阻火包内装材料无明显变化5.2.2 缝隙封堵材料、防火密封胶和阻火包带的理化性能应符合表3的规定。表3缝隙封堵材料、防火密封胶和阻火包带的理化性能技术要求检验项目技术指标襄隙封堵材料防火密封胶阻火包带表观密度/(kgm')1.6×1032.0×1031.6×103腐蚀性/d27,不应出现锈蚀、腐蚀现象耐水性/d耐碱性/d耐酸性/d23,不溶胀、不开裂耐湿热性/hN360,不开裂、不粉化N120,不开裂、不份化耐冻融循环/次15,不开裂、不粉化之15,不开裂、不粉化5.3 燃烧性能5.3.1 1除无机堵料外,其他封堵材料的燃烧性能应满足5.3.2和5.3.3的规定5.3.2 阻火包用织物应满足：一损毁长度小于或等于150mm;一续燃时间小于或等于5s;一阴燃时间小于或等于5s;一燃烧滴落物不能引起脱脂棉
