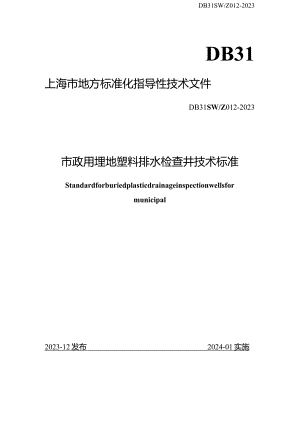

DB31SW/Z012-2023DB31上海市地方标准化指导性技术文件DB31SW/Z012-2023市政用埋地塑料排水检查井技术标准Standardforburiedplasticdrainageinspectionwellsformunicipal2023-12发布2024-01实施上海市水务局发布前三为贯彻落实国家城镇排水与污水处理条例和上海市排水与污水处理条例的相关要求，在排水工程建设中节约资源能源、减少施工污染，提高绿色协同和装配施工水平，提升排水工程建设质量，规范和指导本市检查井的工程应用，上海市排水管理事务中心和上海市政交通设计研究院有限公司会同有关单位共同编制了上海市地方标准化指导性技术文件检查井技术标准（以下简称“标准”）。编写过程中，编制组依据国家工程建设方面的有关政策和规范，在总结本市埋地塑料排水检查井工程实践经验和大量试验研究的基础上，综合考虑了地质水文条件、埋深、城市施工交通组织的实际情况，对检查井系统设计、结构设计、施工与安装、质量检验与验收等多个环节开展研究，广泛征求了设计、施工、科研等有关单位意见，并经上海市水务局技术审查后定稿。本标准共分8章和2个附录，主要内容包括：1总则；2术语和符号；3材料及要求；4系统设计及选用；5结构设计；6施工；7质量检验与验收；8维修养护；附录。本标准在执行过程中，如有意见和建议，请反馈至上海市排水管理事务中心（地址：上海市厦门路180号，邮编：200001,E-mail:smda_sh）或上海市政交通设计研究院有限公司（地址：上海市徐汇区南丹东路106号5楼，邮编：200030,E-mail:litong）,以供今后修订时参考。主编单位：上海市排水管理事务中心上海市政交通设计研究院有限公司参编单位：（排名不分先后）上海浦东建筑设计研究院有限公司上海建科检验有限公司上海富宝建材有限公司上海清远管业科技股份有限公司浙江东方豪博管业有限公司上海宏波工程咨询管理有限公司上海市城市建设设计研究总院（集团）有限公司主要起草人员：沈浩李彤覃大伟苗春李英琦陈殿军葛启愚白杰苏长裕周传庭王静赵妍宫俊哲李永刚施大型谢予婕李继诚艾涛苏跃辉前言11总则12术语和符号22术语22.2符号33材料及要求73.1 一般规定73.2 井底座93.3 井筒103.4 配件103.5 密封材料114系统设计及选用124.1 一般规定124.2 检查井系统设计124.3 塑料排水检查井选用134.4 盖座系统的选用145结构设计165.1 一般规定1652永久作用值175.3 可变作用标准值、准永久值系数185.4 抗浮计算205.5 强度计算205.6 压曲稳定计算225.7 基础设计245.8 回填设计256施工286.1 一般规定286.2 运输与储存286.3 井坑开挖及基础施工296.4 井的安装306.5 井筒接管326.6 井坑回填326.7 盖座系统的安装337质量检验与验收357.1 产品质验357.2 井坑质量检验357.3 安装质量检验377.4 密闭性试验407.5 竣工验收407.6 验收文件408维修养护42附录A检查井样式图43附录B直线塑料排水检查井强度及壁厚选用表44附录C检查井工程质量验收记录表47本标准用词说明4851引用标准名录49条文说明1总则1.0.1为规范和指导本市排水管道工程中市政用埋地塑料排水检查井的设计、施工、安装、验收及维修养护，做到技术先进、经济合理、安全适用、确保质量，特制定本标准。1.0.2本标准适用于本市新建、扩建和改建的市政用埋地塑料排水检查井的设计、施工、安装、验收及维修养护。1.0.3本标准市政用埋地塑料排水检查井适用于采用高密度聚乙烯（HDPE）和玻璃纤维增强聚酯材料（FRPM）制作的塑料检查井。1.0.4市政用埋地塑料排水检查井适用于汇入管道管径在30Omm2000mm范围内、管顶覆±W6m、排水温度不大于40的雨水及污水管道系统。1.0.5市政用埋地塑料排水检查井在排水工程的应用中，应结合城市的有机更新，在不断总结科研和生产实践的基础上，践行绿色、低碳的生态理念，发挥工程效能。1.0.6市政用埋地塑料排水检查井的设计、施工、安装、验收及维修养护除应执行本标准外，尚应符合国家和地方现行有关标准的规定。2术语和符号2.1 术语2.1.1 市政用埋地塑料排水检查井municipalplasticsmanholefordrainage以高密度聚乙烯树脂或玻璃纤维增强聚酯材料为主要基材制作的用于市政排水管道的连接、清通、检查的井状构筑物，一般由井底座、井筒、井盖及配件等组成，简称“检查井”2.1.2 检查井井底座base塑料排水检查井底部连接排水管和井筒或收口锥体的部件。2.1.3 井筒risershaft连接检查井井底座或收口锥体，并通向地面的筒状部件。2.1.4 检查井收口锥体cone当井底座和井筒尺寸不一致时，用以连接井底座和井筒的锥形过渡连接部件。2.1.5 检查井盖座系统manholecoverlidandbase由井盖、井座、基座及基座基础等组成的，用于安装检查井盖的整体装置的统称。2.1.6 基座coverlidsupport设置于井筒（或井室盖板）与井座间，用于支撑井座的钢筋混凝土构件。2.1.7 基座基础baseofcoverlidsupport用于支撑基座的钢筋混凝土构件。2.1.8 防沉降基座coverlidsupportwithbasepreventingsettlement用于减小“路框差”而设置的由钢筋混凝土基座和基座基础组成的双层结构。2.1.9 分离式检查井盖座结构independentinspectionwellcoverlidstructuresystem检查井盖座系统选用分离式检查井井盖井座，使地面荷载不作用在井筒上的检查井井盖井座结构。井筒与分离式井盖井座之间保持一定的间隙，以避免井筒直接承受地面荷载作用。2.1.10 挡圈antiextrusionring采用分离式结构的检查井，设置在盖座和井筒间空隙的环状防护隔离装置，用以防止杂物落入塑料检查井内；若挡圈与井筒之间填入防水材料，可阻止地面的水进入井周围。2.1.11 特制排水低强度流态回填材料（简称SDBM）SpecialDesignBackfillingMaterialsfordrainage可以土、砂石、工矿业废弃物、再生骨料等细颗粒为主要基料，加入适量胶凝材料、掺合料、外加剂和水等多种材料，经特殊配制拌合形成的一种具有一定流动性，浇筑时可自密实成型，凝结硬化后具有一定强度、弹性模量等性能，满足工程设计要求的回填材料。2.2 符号2.2.1 材料性能Ea井筒材料的长期轴向受压弹性模量；Ed-井侧土的综合变形模量；En井侧的原状土变形模量；Ef井筒环向受压的长期弹性模量；/一一检查井结构的抗压强度或抗拉强度设计值；,t一一井筒水平截条竖向横截面对竖向形心轴的惯性矩；SN井筒的长期环刚度;W井筒Imm长度轴向绕纵向轴的最小抗弯模量；va井筒材料长期轴向受压的泊松比；V井底座体积2.2.2 作用及作用效应Fd一一回填土下曳力设计值；F&k下曳力标准值；Fep一一侧向主动土压力设计值；Fep,kl作用于检查井井筒顶部的侧向土压力标准值；FepM作用于检查井井筒底部的侧向土压力标准值；Fep,k3作用于检查井地下水位线处的侧向土压力标准值；Fl一一可变作用设计值；Fl.k一一可变作用标准值；Fr径向压力设计值；FW结构自重和土的竖向压力设计值；Fsv,k竖向土压力标准值；Fw地下水压力设计值；Fw,k地下水对检查井的浮托力标准值；Fkw,k检查井抗浮力标准值；Gk、G检查井自重标准值、设计值；Me回填土不均匀导致的附加弯矩设计值；Nacr,k轴向的临界压力标准值；Nt径向压力在截面内产生的环向压力设计值；Nu一一检查井井筒每延米的环向临界压力标准值；Ntcr.k检查井井筒每延米的环向临界压力标准值；Ta,k一一无地下水时检查井井筒单位面积上的平均下曳力标准值；n,k一一地下水位之下检查井井筒单位面积上的平均下曳力标准值；。一一作用效应的基本组合压应力或拉应力设计值；外井筒轴向压应力设计值；内一一井筒环向压应力设计值；2.2.3 几何参数Aa井筒的横截面净面积，须扣除孔洞面积；2.2.4 Imm长度轴向截面的净面积，对中空壁管应扣除孔洞的面积；B井坑底部净尺寸；b检查井井底座一侧工作面净宽DN公称直径；D井筒外径；D1井底座外径；H井底以上填土高度；Hc一一检查井收口锥体底部的覆土高度；Hn井底以上的浸水高度；Ro一一检查井的计算半径（井筒中心轴半径）；Zw地下水位埋深。2.2.5 计算系数及其他O'一一弹性支撑经验系数；Kf检查井抗浮稳定性抗力系数；R浮力折减系数；结构重要性系数;Ys回填土的重力密度；.水的重度标准值；一一检查井井筒与回填土之间的摩擦系数。3材料及要求3.1 一般规定3.1.1 检查井的材料及要求除应符合本标准的规定外，尚应符合现行行业标准市政排水用塑料检查井CJ/T326塑料排水检查井应用技术规程CJJ/T209的规定。3.1.2 检查井按类型分为井筒直壁式检查井（图3.1.2-1）井筒收口式检查井（图3.1.2-2）及管件式检查井（图3.1.2-3）,上述三种结构类型检查井如下图所示：蚁方(M)1-*1; 2-检/林口; 3-IH赫口; 4-弁 H; S-HII; 6-弁费;7-瓶；8； 9- MMV V图3.L2井筒直壁式检查井Iaa号(U)图3.122井筒收口式检查井图3.123管件式检查井3.1.3 检查井部件（井底座、井筒和配件等）的材料性能应符合相应材质的国家或行业标准的要求。3.1.4 检查井井盖应符合现行国家标准检查井盖GB/T23858,其质量应分别符合下列要求：1钢纤维混凝土检查井盖的质量应符合现行行业标准钢纤维混凝土检查井盖JC889的要求；2 复合材料检查井盖的质量应符合现行行业标准聚合物基复合材料检查井盖CJ/T211和聚合物基复合材料水算CJ/T212的要求；3 铸铁检查井盖的质量应符合现行行业标准铸铁检查井盖CJ/T511的要求。3.2 井底座3.2.1 井底座采用高密度聚乙烯（HDPE）或玻璃纤维增强聚酯材料（FRPM）为主要基材制作，原材料应采用全新料制作。3.2.2 井底座构造应符合下列要求：1 井底座与井筒端面或收口锥体端面采用热熔焊接或承插方式连接，连接方式应安全可靠；2 井筒式检查井的井底座流槽应在厂内制作完成，宽度应与管径匹配，流槽高度应与管中持平。当两根或两根以
