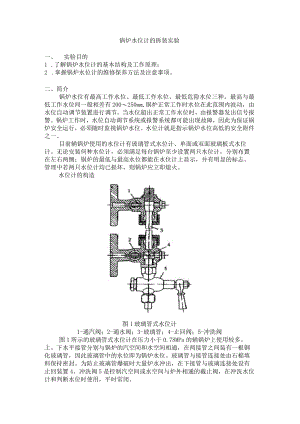

锅炉水位计的拆装实验一、实验目的1 .了解锅炉水位计的基本结构及工作原理；2 .掌握锅炉水位计的维修保养方法及注意事项。二、简介锅炉水位有最高工作水位、最低工作水位、最低危险水位三种。最高与最低工作水位间一般相差有200250mm,锅炉正常工作时水位在此范围内波动，由水位自动调节装置进行调节。当水位超出正常工作水位时，由报警器发出信号报警。锅炉工作时，水位自动调节系统或报警系统都可能出现故障，因此为保证锅炉安全运行，必须随时监视锅炉水位。水位计就是指示锅炉水位高低的安全附件之一。目前辅锅炉使用的水位计有玻璃管式水位计、单面或双面玻璃板式水位计。无论安装何种水位计，必须满足每台锅炉至少设置两只水位计，分别布置在左右两侧；锅炉的最低与最高水位都能在水位计上显示，并有明显的标志。管理中若两只水位计均已损坏，则锅炉应立即熄火。水位计的构造图1玻璃管式水位计1-通汽阀；2-通水阀；3-玻璃管；4-止回阀；5-冲洗阀图1所示的玻璃管式水位计在压力小于0.78MPa的辅锅炉上使用较多。上、下水平接管分别与锅炉的汽空间和水空间相通，在两接管之间装有一根钢化玻璃管，因此玻璃管中的水位即为锅炉水位。玻璃管与接管连接处由石棉填料保持密封。为防止玻璃管爆破时大量炉水冲出，在下接管与玻璃连接处设有止回装置4。冲洗阀5是控制汽空间或水空间与炉外相通的截止阀，在冲洗水位计和判断水位时使用，平时常闭。图2单面玻璃板式水位计在压力大于0.78MPa的锅炉中，因玻璃管强度不足而要求使用玻璃板式水位计。图2所示为单面玻璃板式水位计，它是用一面开有观察口并装有玻璃板的金属盒代替了玻璃管。玻璃板与汽、水接触的一面刻有纵向齿纹，由于光的反射作用，水的部分呈黑色，汽的部分为白色，从而呈现出明显的汽、水分界线。图3双面玻璃板式水位计1-通汽阀；2-通水阀；3-玻璃板；4-框架；5-光栅；6-垫片；7-固定螺钉；8-冲洗阀图3所示为双面玻璃板式水位计，它使用一个双面均装有玻璃板的金属盒，背面装有电灯。灯光透过光栅5后斜向照射水位计中的汽、水分界面，使水面呈现出清晰的亮点。目前，玻璃板式水位计在低压锅炉中被广泛采用。三、平板式锅炉水位计的拆装平板式锅炉水位计的主要拆装步骤：1、用板手松开水位计上螺母，注意最好对角松，避免单边受力损坏密封垫片；2、松开螺母后，依次移除金属框架、密封垫片和玻璃平板；3、仔细检查密金属框架、密封垫片和玻璃平板，看是否有损坏；4、彻底清除接触表面遗留丢垫片等杂物；5、换新所有垫片，将金属框架、平板玻璃和密封片装复；6、从中间到两边对称均匀逐次上紧螺母，避免密封垫片偏压及玻璃受损。拆装过程中特别注意事项：(1)金属框架(水位计本体)平面要清洁，旧垫片必须清除干净，表面不可有凹陷、划痕等缺陷。(2)玻璃板两侧垫片要完好无损，不可有折断、厚薄不均等缺陷。垫床安装时两面涂上薄薄一层石墨粉或白铅油。(3)上玻璃板紧固螺丝时，应由中间到两边对称均匀逐次上紧。否则，会造成玻璃板压裂或漏汽、漏水现象。四、思考题1、常用的锅炉水位计有哪几种？各自的适用对象如何？2、锅炉平板式水位计的基本结构是怎样的？有那些主要组成部分？3、简述平板式锅炉水位计的主要拆装步骤。4、平板式锅炉水位计拆装过程中需要注意那些问题？
