2013年秋第十七章第3节电阻的测量(一)练习题及答案.docx

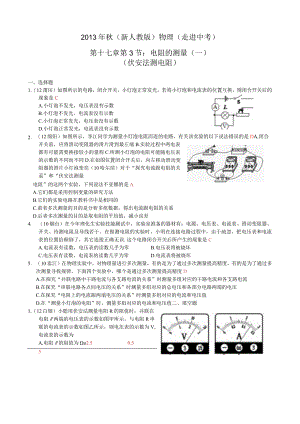

2013年秋（新人教版）物理（走进中考）第十七章第3节：电阻的测量（一）（伏安法测电阻）一、选择题1.（12莆田）如图所示的电路，闭合开关，小灯泡正常发光。若将小灯泡和电流表的位置互换，则闭合开关后的现象是CA.小灯泡不发光，电压表没有示数B.小灯泡不发光，电流表没有示数C.小灯泡正常发光，电压表没有示数D.小灯泡正常发光，电流表没有示数2.（12绵阳）如图所示，李江同学为测量小灯泡电阻而连的电路，有关该实验的以下说法错误的是DA.闭合开关前，应将滑动变阻器的滑片滑到最左端B.实验过程中两电表都有可能需要换接较小的量程C.所测小灯泡的电阻可能随电压表的示数的不同而不同D.在如图位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮（10哈尔滨）对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不亚娜的是AA.它们都是采用控制变量的研究方法B.它们的实验电路在教科书中是相同的C.前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D.后者多次测量的目的是取电阻的平均值，减小误差4. （10烟台）在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干。在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其它连接正确无误.这个电路闭合开关后所产生的现象是CA.电流表有读数，电压表的读数几乎为零B.电压表将被烧坏C.电压表有读数，电流表的读数几乎为零D.电流表将被烧坏5. （10泰江）在物理实验中，对物理量进行多次测量，有的是为了通过多次测量提高精度，有的是为了通过多次测量寻找规律。下面四个实验中，哪个是通过多次测量提高精度DA.在探究“并联电路中干路电流与各支路电流的关系”时测量多组对应的干路电流和各支路电流B.在探究“串联电路各点间电压的关系”时测量多组对应的总电压和各部分电路两端的电压C.在探究“电阻上的电流跟两端电压的关系”时测量多组对应的电流和电压值D.在“测量小灯泡的电阻”时，测量多组对应的电流和电压值二、填空题1.（12白银）小聪用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为V,电流表的示数为A,电阻R的阻值为o2.50.552.3.（11海南）小晖用“伏安法”测小灯泡的电阻，某次正确测量时测得小灯泡两端的电压为2V,电流表的示数如图所示，则通过小灯泡的电流为A,小灯泡的电阻是o0.210（11济宁）小明按如图甲所示的电路图连接实验电路，测量电阻R的阻值。闭合开关S,调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电阻（11北京）小宣用伏安法测量电阻R的阻值时,4.并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为V,电流表的示数为.A，电阻R的阻值为一o2.50.55三、实验探究：1.（13呼和浩特）伏安法测电阻R。的实验中，我们用如图所示电路进行测量。测量结果是用电压表读才而作为用电器，电压表和电流表是有电阻的，会造万（1）电源接通前，滑动变阻器的滑片应在或“任意位置”）：（2）测量值比真实值（选填“偏大”、“（3）如果电压表和电流表的读数分别为U和1,则Rx。更准确的表达式为示）。（1）右端（2）偏小（3）URy/（IRvU）2.（13北京）小岩利用“伏安法”测量未知电阻Rx的阻值。（1）小岩选择了满足实验要求的实验器材，连接的实验电路如图14所示，请你添加一条导线将实验电路补充完整；（2）电路连接正确后，闭合开半S,滑动变阻器滑片P数如图15甲所示，电流表的示数如图15乙所示,则电压表的示数为V,电流表的示数为A,电阻RX的阻值为。BlS乙3.（13哈尔滨）小明想用“伏安法”测量未知电阻RX的阻值，所用器材如下：电源（电压恒为3V）,电流表、电压表、滑动变阻器、开关各1个.（1）连接如甲图所示的电路，闭合开关发现电流表无示数、电压表示数为3V,则可能是由于Rx所在支路而造成的（填“短路”或“开路”）.排除故障后，调节滑动变阻器滑片，当电压表示数是1.6V时，电流表示数如乙图所示，则此时Rx的阻值是Q.（2）小明找来若干已知适当阻值的定值电阻（R、R2、R），借助此电路继续实验，探究“串联电路的等效电阻”.小明要说明某两个电阻的串联电阻与电阻Rx是等效的,请你在第（D问实验的基础上写出接下来的具体做法.请你设计探究“串联电路等效电阻”实验的表格.（1）开路5（2）如图甲，拆下Rx,将这两个电阻串联接入电路，替换Rx,把滑动变阻器的滑片调到最左端，闭合开关，再把滑片调回原来的位置，观察电流表仍为原来的示数，说明这两个电阻的串联电阻与RX等效。实验次数串联电阻U/VI/ARR尊效/Q1Ri、R?2R3、Rl3R5、Rg4.（13阜新）在“测量小灯泡电阻”的实验中，电源电压为3V,小灯泡的额定电压为2.5V.（1）实验前在检查实验器材时，发现电压表的指针指在了零刻线的左侧，接下来的操作是：沿顺时针旋动调零螺母将指针调零.（2）请你用笔画线代替导线把图甲中的电压表连入电路.（3）在一次实验中，为使小灯泡正常发光，应调节滑动变阻器的滑片使电压表的示数为且V,此时电流表示数如图乙所示，则小灯泡正常发光时的电阻为&Q.（4）若使小灯泡两端电压逐次降低，应将滑动变阻器的滑片向上端移动.下表是改变滑动变阻器滑片位置后得到的另外两组数据，发现每次测得的电阻值都不相同.你认为产生这种现象的原因是一灯丝电阻随温度的升高而增大。实验次数小灯泡两端电压U/V通过小灯泡的电流I/A灯丝的电阻R/Q1220.25831.50.27.55. （13营口）小明用图甲所示的电路测量额定电压为2.5V的小灯泡电阻，图乙是小明未完成连接的实验电路。（1）请你按照电路图，用笔画线代替导线，完成图乙中实验电路的连接。（2）小明将电路连接正确后，闭合开关，调节变阻器的滑片，使小灯泡刚好正常发光，此时电流表的示数如图丙所示，电流表的读数是A,小灯泡的阻值是（小数点后保留一位）；（3）当电压值改变的时候，小灯泡的阻值（选填“变化”或“不变”）;（用已知和测量的物理量的符号(2) 0.38.3(3)变化（4）小明又想测某未知电阻凡的阻值，设计了如图所示电路（RO为已知阻值的定值电阻），并设计了如下实验步骤，请帮他把缺少的步骤补全，并写出R的表达式。实验步骤：A.按照设计的电路图连接电路B.断开S2、闭合Sl记录电流表示数为4C.表达式：R、=表示）（1）见右图（4）断开$时，闭合S2,记录电流表的示数为A（或与、S?都闭合时,记录电流表的示数为2）6. （13宜宾）现有额定电压12V的电源，电压表（量程为3V、15V两档）、电流表（量程为0.6A、3A两档）各一个。为了较为准确地测定额定电压为3.8V的小灯泡在正常工作状态下的电阻值，设计了如图（甲）所示的电路图，图中滑动变阻器R'的作用是o请在图（乙）中以笔画线代替导线将电路连接完整，要求图中滑动变阻器接入电路阻值最大。实验中电压表的读数为U,电流表的读数为L定值电阻阻值为R,则小灯泡的电阻值RL可表示为o答案：限流作用P7. （13娄底）在测量电阻约为10的定值电阻RX的实验中，小明和小亮用如图所示的器材进行实验（1）用笔画线代替导线在甲图中完成实物电路连接，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小。（2）小明把最后一根导线连接完毕后，看到电压表和电流表立即有较大示数.小亮认为在实验操作中有两处错误，其中一处是滑动变阻器的滑片没有滑到电阻最大的位置，还有一处是一连接电路时开关没有断a_.（3）改正错误后，小明改变RX两端的电压和电流，两次测得的电阻值分别为Ri=IO.1Q,R2=10.2,第三次测量时，电流表的示数为0.26A,电压表的示数如图乙所示.根据以上三次实验数据，最后得出Rx=10.1.（4）测量结束后，小亮提出利用这个电路还可以测量小灯泡的电功率，于是小明把定值电阻换成额定电压为2.5V、电阻约为10的小灯泡进行实验.闭合开关，改变滑动变阻器滑片P的位置，使电压表的示数为2.5V时，此时灯泡的电功率宝（填“大于"、“小于”或"等于"）它的额定功率.（1）如上图所示（2）连接电路时开关没有断开（3）10.1（4）等于.（1）请你根据电路图用笔画线代替导线，将图乙中的实物装置图连接完整。（2）实验中，用U、I分别表示电压表、电流表的读数，则小灯泡的电阻R=O（3）若实验室只提供量程较小的电流表，小明设想将电流表与一个电阻箱R，（能读出电阻值的变阻器）并联，来减小通过电流表的电流，如图丙所示。老师肯定了他的想法，并指出电流表的内阻RA不为零,可以看成一个小电阻。为了保护电流表，在接入电路前，电阻箱的阻值应该调到最（选填“大”或“小”）。略U/I（3）小10. （13四川自贡）同学利用电压表和电流表测量电阻Rl的阻值（约9Q左右），电源选用两节干电池。（1）按图甲电路，将图乙中电流表正确连入电路（2）该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3v不变，你认为发生故障的原因可能是或O清除故隙后，小明将滑片P向左滑动时，电压表示数将（填“增大”、“减小”、“不变”），当P滑到某一位置时，两表读数如图丙所示，由此可知R=Q。你认为这个结果可靠吗？理由是（1） +>-接线柱或量程接错均不得分。（2）R处断路R处短路（3）增大IO不可靠，没有多次测量求平均值11. （13武汉）图甲是测量小灯泡（U桢=2.5V）电阻的电路。电源电压恒为4V。（1）请将图甲中的电路连接完整。（要求滑片P向右滑动时电灯变亮，导线不允许交叉）（2）实验中，滑动变阻器除了保护电路外，还可以o（3）下表是记录的部分实验数据，图乙是第1次实验中电流表的示数，该示数为Ao这5次实验中，灯泡电阻的最大值为Q（结果保留两位小数）。为了完成这5次实验，应该选取最大阻值不小于Q的滑动变阻器。实验次数12345电压U/V2.52.01.51.00.5电流I/A0.220.190.160.10答案：（1）（2）改变流过电路的电流，多测几组数据（3）0.24；10.42；3512. （12湘西）下面是实验时测量小灯泡电阻的电路图，请将图中的电压表接入电路中。13. （12天津）根据要求完成测小灯泡电阻的实验。（1）请在虚线框内画出电路图，用笔划线代替导线完成如图所示电路的连接。电路图如下图所示电路连接如下图所示（2）实验中，电流表和电压表的示数如下图所示所示，电流表的示数为 A,灯泡的电阻为_0.241017. （12上海）小陆做“电流表、电压表测电阻”实验，现有电源（电压为6V且保持不变
