(13)--蓄电池课后作业汽车电器.docx

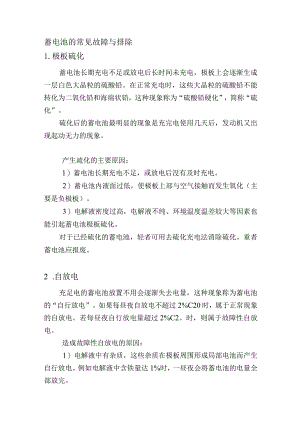

蓄电池的常见故障与排除1.极板硫化蓄电池长期充电不足或放电后长时间未充电，极板上会逐渐生成一层白色大晶粒的硫酸铅。在正常充电时，这些大晶粒的硫酸铅不能转化为二氧化铅和海绵状铅，这种现象称为“硫酸铅硬化”，简称“硫化”。硫化后的蓄电池最明显的现象是充完电使用几天后，发动机又出现起动无力的现象。产生疏化的主要原因：1）蓄电池长期充电不足，或放电后没有及时充电。2）蓄电池内液面过低，使极板上部与空气接触而发生氧化（主要是负极板）。3）电解液密度过高，电解液不纯、环境温度温差较大等因素也能引起蓄电池极板硫化。对于已经硫化的蓄电池，轻者可用去硫化充电法消除硫化。重者蓄电池应报废。2 .自放电充足电的蓄电池放置不用会逐渐失去电量，这种现象称为蓄电池的“自行放电”。如果每昼夜自放电不超过2%C20时，属于正常现象的自放电。若每昼夜自行放电量超过2%C2。时，则属于故障性自放电。造成故障性自放电的原因：1）电解液中有杂质，这些杂质在极板周围形成局部电池而产生自行放电。例如电解液中含铁量达1%时，一昼夜会将蓄电池的电量全部放完。2）蓄电池内部短路引起的自放电，如隔板破裂或极板活性物质大量脱落而沉于极板下部等因素都将使正负极板短路等，引起自放电。3）蓄电池盖表面不清洁，如有电解液等，会造成自放电，还会使极桩腐蚀。3 .活性物质脱落活性物质脱落一般多发生在正极板上，其特征为充电时电解液有褐色物质自底部上升，端电压上升快，电解液过早出现“沸腾”现象，而电解密度不能达到规定的最大值。放电时容量明显下降。活性物质大量脱落的原因有充电电流过大、过充电时间过长、低温长时间大电流放电等原因都能导致极板活性物质大量脱落。另外，蓄电池受到剧烈震动时，也会引起活性物质脱落。4,极板短路极板短路的故障现象是：充电过程中，电解液温度迅速上升，电压与电解液密度上升缓慢。放电时，蓄电池的容量明显不足。极板短路的原因主要有：隔板损坏。活性物质在蓄电池底部沉积过多、极板拱曲及金属杂质落入正、负极板之间等。对于短路的蓄电池，必须将其拆开，查明原因，排除故障。
