工地车辆出入口自动抓拍监控系统技术方案.docx

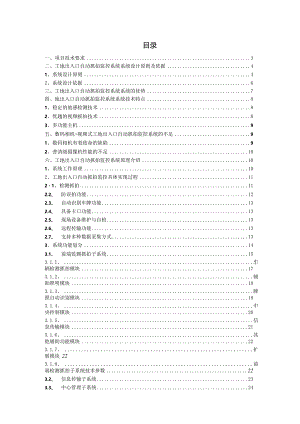

目录一、项目技术要求3二、工地出入口自动抓拍监控系统系统设计原则及依据41、系统设计原则42、系统设计依据6三、工地出入口自动抓拍监控系统系统的优势7四、地出入口自动抓拍监控系统系统技术特点81、稳定的地感检测技术82、优越的视频抓拍技术83、多功能主机9五、数码相机+视频式工地出入口自动抓拍监控系统的不足91、数码相机有着致命的缺陷92、普清级摄像机性能的不足10六、工地出入口自动抓拍监控系统原理介绍101、系统工作原理102、工地出入口自动抓拍监控具体实现过程1121、检测抓拍112.2、 防误拍功能122.3、 自动识别车牌功能132.4、 具备卡口功能132.5、 现场设备维护与自检132.6、 远程传输功能132.7、 支持多种数据采集方式133、系统功能划分143.1、 前端监测抓拍子系统153.1.1、 车辆检测抓拍模块173.1.2、 辅助照明模块183.1.3、 牌照自动识别模块183.1.4、 中央控制模块203.1.5、 信息传输模块213.1.6、 其他辅助功能模块223.1.7、 扩展模块223.1.8、 前端检测抓拍子系统技术参数223.2、 信息传输子系统233.3、 中心管理子系统243.3.1、 中心管理子系统的网络结构253.3.2、 中心管理子系统的功能263.3.3、 中心管理子系统的主要技术参数28七、后台软件介绍29八、工程施工321、线缆敷设322、设备安装与调试33九、案例图片36十、抓拍设备39d-一、三个类型产品41十二、设备外部接口42十三、图片示例44十四、成功案例49一、业绩简介49十五、工地出入口自动抓拍监控系统报价清单55、项目技术要求系统由检测单元、拍照及图像采集单元、数据传输单元以及后台管理单元组成。系统特点：无车辆通行时：系统持续判断是否有车辆通过检测区域并监控车辆检测器状态。有车辆通行时：车辆进入检测区域，触发车辆检测器，检测器对摄像机发出拍照指令，摄像机对通行车辆进行拍照，拍照内容包括车牌特写及车辆全景（货车装载货物），完成一次拍照之后，继续对车辆检测器进行监控，等待下一次拍照。所拍下照片通过人工确认后打印，并通过网络将照片自动传送到集团总部。因现场安装环境恶劣，所提供的设备必须具备防水、散热、抗震、抗电磁干扰和抗射频干扰能力，从而可以保证系统在恶劣条件下的稳定运行。系统应考虑晚上场景，对晚上全景拍摄应采取补光措施，摄像机必须具备强光抑制功能，以保证所拍摄牌照清晰可辩。系统功能 系统可以完整记录出入车辆，包括出入车辆车牌特写、货车装载货物及出入时的车辆位置全景图片和视频录像。 系统抓拍到的图片中可清楚的辨识车牌号码、车牌颜色、车身颜色、车型、停车位置，同时可提供与图片同一时间对应的510秒的过程录像，可以将全过程图片和特写图片中的环境和车辆对应，不会引起误判和争议。 支持现场下载及远程传输，远程传输时具有断点续传功能； 具有系统断电后自动重启功能；互控联锁看门狗逻辑，保证系统工作不''死机J 具有远程监控功能，支持联网、联控；二、工地出入口自动抓拍监控系统系统设计原则及依据1、系统设计原则本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：> 先进性与适用性工地出入口自动抓拍监控系统建设的首要原则是要有极好的实用性，只有实用的系统才有意义，系统建成后应该能够极大提高交通管理信息化水平,切实在处理业务中发挥巨大作用。在实用的基础上，应尽可能采用先进成熟的技术，系统建设选择配置的各种硬件设施应尽可能采用先进设备，软件的设计也应该采用先进成熟的技术。> 经济性与实用性系统的经济性是指在满足应用要求的基础上尽最大可能降低成本，使有限的经费做更多的事情。但经济性是建立在可扩充性基础上的，信息技术发展迅猛，随着业务应用的拓展与深入，系统的扩充与升级是必然趋势，所以在系统建设初期，就应为系统未来的扩展与升级奠定基础，惟其如此，方能真正做到系统的经济性> 可靠性与安全性可靠性与安全性包括两个方面的含义：一是系统本身质量的可靠与安全，再就是业务数据的安全。在系统建设的过程中一定要考虑这两方面的需求。系统所用设备和材料均符合国际和国内认可的行业标准，并经过严格检验，系统的每一建设过程都要把好质量关。可靠性是安全的基础，安全是可靠性的目标。采用高集成设备，采用自动监测、自动监控和容错等技术来保证可靠性。系统具有防病毒，防误操作特性，有较强的抗干扰、抗静电能力，同时提供数据备份、恢复功能。系统还将提供用户等级权限保护，有效排除人为因素的干扰。> 开放性和标准性工地出入口自动抓拍监控系统不是孤立的系统，必须兼容广州市现有的其他业务应用系统（如工地噪音管理系统等），同时要为今后业务的拓展打好基础，这就要求系统无论是硬件设备的选型还是软件系统的设计过程中，必须保证具有开放性的系统架构，采用行业标准进行建设。系统设计、选材、选型符合国家和地方政府的法规政策，与用户及上级管理部门的管理制度相适应，用户在经济能力方面的实际情况相吻合。可扩充与可维护性系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，本方案在设计中留有冗余，以满足今后的发展要求，同时系统应该易于维护，缩短维修与维护时间，提高系统的可用性。> 安全性和保密性在系统设计中，既考虑信息资源的充分共享，更要注意信息的保护和隔离，因此系统应分别针对不同的应用和不同的通信环境，采取不同的措施，包括系统安全机制、数据存的权限控制等。2、系统设计依据系统的建设必须遵循如下标准： 工地出入口自动抓拍监控系统通用技术条件（公安部GA/T496-2009） 公路车辆智能监测记录系统通用技术条件（GA/T497-2004） 公路交通安全设施设计技术规范（JTJ074-2003） 安防视频监控系统技术要求GA/T367-2001 中华人民共和国公共安全行业标准GA38-92 中国电气装置安装工程施工及验收规范GBJ232-90.92 质量体系设计、开发、生产、安装和服务的质量保证模式（中华人民共和国国家标准GB/T19001-1994） 质量管理和质量保证标准-第三部分-在软件开发、供应和维护中的使用指南（中华人民共和国国家标准GB/T19000.3-1994） 计算机软件质量保证计划规范（中华人民共和国国家标准GB/T12504-1990） 计算机软件配置管理计划规范（中华人民共和国国家标准GB/T12505-1990）民用闭路监视电视系统工程技术规范（中华人民共和国国家标准GB50198-94）电气装置安装工程电缆线路施工及验收规范（中华人民共和国国家标准GB50168-92）机动车安全检测设备（中华人民共和国国家标准GB/T11798-89） 中华人民共和国道路交通安全法实施条例（国务院2004年5月1日施行） 中华人民共和国道路交通安全法 道路交通标志和标线GB5768 机动车、驾驶员及管理等相关数据库规范2004版 建筑物防雷设计规范中华人民共和国国家标准GB50074-94 雷电电磁脉冲的防护国际电工委员会IECI312-13 电子计算机机房设计规范中华人民共和国国家标准GB50174-93三、工地出入口自动抓拍监控系统系统的优势使用地感线圈检测，这种检测方式最稳定，检测率可高达100%> 强大的车辆抓拍功能：采用工业级交通专用高清摄像机，对高速车辆实施抓拍，性能优越。> 简单，友好的人机界面，操作方便，无须复杂设置系统就能运行。软件系统提供终身免费升级；> 全自动运行，无须人为干涉。自动完成对车辆的抓拍，数据保存，数据上传等功能；> 所有数据均叠加时间、地点，车道，方位、信号周期时长开启时刻等信息、，并且时间精确到毫秒，整个过程清晰可辨，证据充分；> 在天气晴朗无雾，号牌挂放规范，无遮挡、无污损的条件下进行测试，白天的环境光照度不低于200kx,晚上光照度不低于100IUX情况下，单车道的机动车工地出入口自动抓拍监控捕获率不小于90%,工地出入口自动抓拍监控记录有效率不小于98%> 系统可根据不同时段（光照条件差异较大）采用不同的抓拍参数，从而获得最佳的图像质量；> 配置灵活：实现多方向多车道抓拍，双方向6车道的地出入口自动抓拍监控系统系统取证；> 具备卡口功能，对所有通过路口的车辆进行抓拍保存车辆车牌及车辆车型信息；捕获率不小于80%,地出入口自动抓拍监控系统系统记录有效率不小于98%；> 具备各种通信接口，支持有线传输、无线传输、人工前端通过USB或笔记本拷数据等方式；> 系统配备160G硬盘，可存储120万辆汽车照片，当超出120万辆时，自动对前面的图片数据依此进行覆盖；> 自带网管软件，能及时有效地诊断系统状态，并在控制中心具有全部监控点的设备时钟校正、运行参数设置、故障诊断等功能，通过系统权限认证后可以在公安网内的任何一个终端很方便地实现异地远程设备维护；> 前端软件具有完备的工作日志记录功能，实时监测设备的工作状态，供维护人员调试分析使用；> 系统具备看门狗，可以在故障发生后自动重启，恢复正常状态；四、地出入口自动抓拍监控系统系统技术特点1、稳定的地感检测技术地感线圈检测技术是目前最成熟稳定的检测技术，检测率可以达到100%,有效防止漏拍错拍，减少交警处罚纠纷，体现执法公平正义。所以地感检测方式广泛应用于地出入口自动抓拍监控系统系统。工地出入口自动抓拍监控、卡口、超速、违停、掉头、逆行、压线及不按照车道行驶等工地出入口自动抓拍监控系统功能都可以用地感检测方式来检测。2、优越的视频抓拍技术在视频抓拍方面我公司结合国内外先进技术，通过各方面的优化，在地出入口自动抓拍监控系统系统技术上取得突破,有效解决地出入口自动抓拍监控系统系统夜间抓拍效果不好的问题。现在市面上的工地出入口自动抓拍监控系统为了满足夜间抓拍，均需增加闪光灯或其它光源来做辅助照明，而我公司的工地出入口自动抓拍监控系统在有路灯的情况下不需添加闪光灯就可完成对车辆的抓拍。该技术的主要特点：> 证据充分，清晰记录下整个过程；> 设备减少，成本降低，维护方便；> 有效排除闪光灯对司机造成的干扰，避免因此而造成的交通事故。3、多功能主机我公司针对工地出入口自动抓拍监控系统专门研发的工地出入口自动抓拍监控系统多功能主机，该主机充分考虑到工地出入口自动抓拍监控系统的复杂性，在耐高温，抗热，抗湿，防尘等多方面对市面上的工控机做了改进，使得工地出入口自动抓拍监控系统可靠性更高，减少大量的维护成本。另外该主机因为专门为工地出入口自动抓拍监控系统而开发，其性能上更优越，可支持多种检测方式于一身，在一套系统上实现抓拍工地出入口自动抓拍监控、卡口、超速、违停、掉头、逆行、压线及不按照车道行驶等多种交通行为，减少投入成本。五、数码相机+视频式工地出入口自动抓拍监控系统的不足1、数码相机有着致命的缺陷工地出入口自动抓拍监控系统中的数码相机大都是民用级的数码相机，很难满足工业
