欢迎来到优知文库! | 帮助中心 分享价值,成长自我!
优知文库
全部分类
  • 幼儿/小学教育>
  • 中学教育>
  • 高等教育>
  • 研究生考试>
  • 外语学习>
  • 资格/认证考试>
  • 论文>
  • IT计算机>
  • 法律/法学>
  • 建筑/环境>
  • 通信/电子>
  • 医学/心理学>
  • ImageVerifierCode 换一换
    首页 优知文库 > 资源分类 > DOCX文档下载
    分享到微信 分享到微博 分享到QQ空间

    -技能培训资料:高铬铸铁锤头生产工艺汇总-.docx

    • 资源ID:981444       资源大小:15.29KB        全文页数:2页
    • 资源格式: DOCX        下载积分:3金币
    快捷下载 游客一键下载
    账号登录下载
    微信登录下载
    三方登录下载: QQ登录
    二维码
    扫码关注公众号登录
    下载资源需要3金币
    邮箱/手机:
    温馨提示:
    快捷下载时,如果您不填写信息,系统将为您自动创建临时账号,适用于临时下载。
    如果您填写信息,用户名和密码都是您填写的【邮箱或者手机号】(系统自动生成),方便查询和重复下载。
    如填写123,账号就是123,密码也是123。
    支付方式: 支付宝    微信支付
    验证码:   换一换

    加入VIP,免费下载

    账号:
    密码:
    验证码:   换一换
      忘记密码?

    友情提示
    2、PDF文件下载后,可能会被浏览器默认打开,此种情况可以点击浏览器菜单,保存网页到桌面,就可以正常下载了。
    3、本站不支持迅雷下载,请使用电脑自带的IE浏览器,或者360浏览器、谷歌浏览器下载即可。
    4、本站资源下载后的文档和图纸-无水印,预览文档经过压缩,下载后原文更清晰。
    5、试题试卷类文档,如果标题没有明确说明有答案则都视为没有答案,请知晓。

    -技能培训资料:高铬铸铁锤头生产工艺汇总-.docx

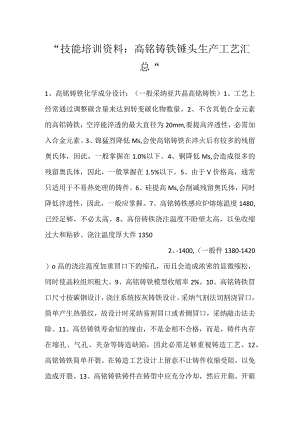

    “技能培训资料:高铭铸铁锤头生产工艺汇总“1、高铭铸铁化学成分设计:(一般采纳亚共晶高铭铸铁)1、工艺上经常通过调整碳含量来达到转变碳化物数量。2、不含其他合金元素的高铝铸铁,空淬能淬透的最大直径为20mm,要提高淬透性,必需加入合金元素。3、锦猛烈降低Ms,会使高铭铸铁在淬火后有较多的残留奥氏体,因此,一般掌握在1.0%以下。4、铜降低Ms,会造成很多的残留奥氏体,因此,一般掌握在1.5%以下。5、由于V价格高,通常只适用于不易热处理的铸件。6、硅提高Ms,会削减残留奥氏体,同时降低淬透性,因此,一般应掌握。7、高铭铸铁感应炉熔炼温度1480,已经足够,不必太高。8、高倍铸铁浇注温度不盼望太高,以免收缩过大和粘砂。浇注温度厚大件13502、-1400,(一般件1380-1420)o高的浇注温度加重冒口下的缩孔,而且会造成浓密的显微缩松,同时使晶粒组织粗大。9、高铭铸铁模型收缩率2%。10、高铭铸铁冒口尺寸按碳钢设计,浇注系统按灰铸铁设计。采纳气割法切割浇冒口,简单产生热裂纹,故设计时采纳易割冒口或者侧冒口,采纳敲击法去除。11、高倍铸铁寿命短的缘由,不是金相不合格,而是,铸件内存在缩孔、气孔、夹杂等铸造缺陷,因此必需足够重视铸造工艺。12、高铭铸铁简单开裂。在铸造工艺设计上留意不让铸件收缩受阻,以免造成开裂。13、高铭铸铁铸件在铸型中应充分冷却,然后开箱。开箱过早,开箱温度过高,是铸件开裂的主要缘由。14、高铭铸铁采纳金属型铸造3、时,浇注温度应保持在150以上,以免铸件冷却太快开裂。15、高铭铸铁采纳高温空淬,中低温回火的热处理,获得高硬度的马氏体基体。16、高铭铸铁在热处理前的铸态基体组织取决于铸态冷却速度的凹凸。冷却速度高时通常为奥氏体基体:随冷却速度降低渐渐开头析出部分马氏体、珠光体和奥氏体的混合物。:冷却速度进一步降低,可能获得珠光体基体的组织。17、高倍铸铁一般依据铭含量和零件壁厚选择最佳淬火温度。淬火温度越高,淬透性越高,但淬火后形成残留奥氏体数量有可能越多。Crl5高倍铸铁的淬火温度940-970,Cr20高铭铸铁的淬火温度960-1010o保温时间依据壁厚选择。一般2-4h,壁厚零件4-6h018空淬后4、的高铭铸铁存在较大的内应力,应尽快进行回火热处理。19、对一些外形简单、壁厚形成悬殊的高铭铸铁铸件应严格掌握升温温度(50h),以免铸件开裂。有时采纳阶梯式升温(在200、400、600停留2-3h)更为平安,在700以上升温可以适当加速。但不超过150/h。20、保温时间应视铸件壁厚、装炉量、状态和升温速度等因素综合考虑,以免由于部分铸件或铸件的心部因保温时间不足而消失淬不透。21、高铭铸铁出炉应进行脱氧处理。通常在炉中加0.5%镒铁进行预脱氧,在炉中加0.25%硅铁进行初脱氧,在包中加005%铝进行终脱氧。22、高格铸铁在熔炼过程中温度掌握在1450,最终快速升温掌握在1480脱氧出炉。

    注意事项

    本文(-技能培训资料:高铬铸铁锤头生产工艺汇总-.docx)为本站会员(王**)主动上传,优知文库仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。 若此文所含内容侵犯了您的版权或隐私,请立即通知优知文库(点击联系客服),我们立即给予删除!

    温馨提示:如果因为网速或其他原因下载失败请重新下载,重复下载不扣分。




    关于我们 - 网站声明 - 网站地图 - 资源地图 - 友情链接 - 网站客服 - 联系我们

    copyright@ 2008-2023 yzwku网站版权所有

    经营许可证编号:宁ICP备2022001189号-2

    本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。优知文库仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知优知文库网,我们立即给予删除!

    收起
    展开
