（10315-4）房建项目吊篮专项施工方案.docx

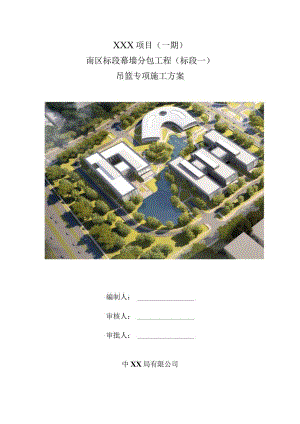

XXX项目（一期）南区标段幕墙分包工程（标段一）吊篮专项施工方案编制人：审核人：审批人：中XX局有限公司一、工程概况3二、编制依据3三、电动吊篮布置方案4四、电动吊篮的主要性能5五、危险源识别与分析6六、电动吊篮的安装和拆除6七、吊篮位移措施及相关注意事项10八、试运转Xl九、验收12十、维护、保养与日常检查12H-一、安全保证措施14十二、施工过程中的安全管理措施15十三、安全操作规程及注意事项16十四、季节性施工措施20十五、常见故障及排除方法20十六、吊篮支架抗倾覆计算22一、工程概况项目名称：XXX项目（一期）南区标段幕墙工程。地理位置：O建设单位：武汉投资有限公司监理工程师：中工程顾问（湖北）有限公司建筑师：香建筑设计院股份有限公司总包单位：中X局（集团）有限公司施工单位：中XX局有限公司工程占地面积76850.84平方米，总建筑面积120258.89平方米。其中包括兴建2栋五层研发中心（W9,町0）,1栋二层食堂（W8）,3栋一层警卫室（Q,R,S）、一层南区地下室等。二、编制依据高处作业吊篮GBl9155-2003；建筑施工高处作业安全技术规范JGJ80-1993；施工现场临时用电安全技术规范JGJ46-2005；建筑机械使用安全技术规程（JGJ-33-2001）；施工企业安全生产评价标准JGJ/T77-2003；建设工程项目管理规范GB/T50326-2001；建筑施工安全检查标准JGJ59-2011；危险性较大的分布分项工程安全管理办法建质200987号文件；武汉市建筑施工安全质量标准化达标手册（武城建201012号）；武汉市建筑施工现场安全质量标准化达标实施手册三、电动吊篮布置方案电动吊篮施工主要为3层以上单元幕墙转接系统及起始型材安装、挑檐及转角铝板安装、不锈钢编织网安装、幕墙清理收尾工作。现场W9电动吊篮布置图如下：W9吊篮布置图需要特别指出的是，W9号楼若吊篮满铺，则需要74台吊篮。综合施工策划、现场施工情况及费用成本，我项目部考虑将W9吊篮施工顺序调整为北联体吊篮施工一南联体吊篮施工，如此吊篮施工方案，结合现场物料提升机部位及5层连廊部位，则吊篮使用需求量可减少至32台。我们将根据施工现场的作业面及实际情况增减电动吊篮的数量。如图吊篮施工中，根据吊篮的进场数量而加设电箱（符合一机一闸要求）。每台吊篮均安全接入吊篮租赁公司提供吊篮专用电箱。W9吊篮施工周期为2016年10月270-2017年3月15日。吊篮安装请参见后面电动吊篮的安装和拆除示意图：悬挂机构安装图（下图所示）。对于吊篮施工，为防止吊篮上有坠物掉落而发生人员受伤或财产破坏，1层出入口应有安全防护措施，如在楼层其他位置上有交叉作业的部位，也应相应增加安全网或其他设施加以保护。在安装移位作业区附近，应划出安全区，并设置护栏或警示标志。移位前，必须做好成品保护，移位人员必须戴好安全带、安全帽，具体细节参见后面安全操作规程及注意事项。四、电动吊篮的主要性能在本幕墙工程的施工中，根据不同需要，分别设置不同长度的电动吊篮，该工程采用无锡龙升建筑机械设备有限公司生产的ZLP630型吊篮。其长度：1米、L5米、2米、2.5米、3米7.5米（1至7.5米可任意组合长度）ZLP系列吊篮技术参数:规格额定载重（Kg）升降速度（mmin）额定功率（KW）安全锁闭锁角度（°）工作平台尺寸（长*宽*高）自重(Kg)ZLP6306309.31.54°±1°7500*760*14204761、ZLP高处作业吊篮的构成：（1）上部悬挂系统：上部悬挂系统采用矩形无缝钢管拼装而成，支架尾部压重对吊篮进行平衡,无需在屋面采取预埋或其它措施，整个支架系统水平和垂直方向均可根据不同屋面结构要求进行调节。（2）吊篮升降及保护系统：ZLP系列吊篮采用电动方式升降，整个系统由提升机、安全锁、钢丝绳组成。提升机工作速度为9.3mmin,钢丝绳由工作绳和安全绳组成，配以自动安全锁，保证吊篮在断线或倾斜等意外事故发生时能在10到20cm范围内自动停机。（3）工作平台：方案中，28号、29号吊篮采用篮体长度为3米的吊篮，其余共30台吊篮篮体长度为6米。（4）电器控制系统每台吊篮配有一个独立的电器控制箱，对吊篮的升降、调平、超高、限位进行控制，同时可以方便地从配电箱内接取36伏电源用于照明。五、危险源识别与分析吊篮高处作业危险源:序号危险源名称危险产生危险后果1施工中突然停电处置不当坠人、坠物2吊篮倾斜操作不当、偏载坠人、坠物3高处坠落、坠物违章操作坠物伤人4吊篮倾覆超载、安装不规范坠落、损伤构件5钢丝绳破断检修不及时倾斜、坠落6安全锁失效没及时检查更换坠人7限位及行程限位挡板失效检修不及时坠人、坠物六、电动吊篮的安装和拆除1、吊篮运抵施工现场后，将支架、钢丝绳和配重用施工电梯或塔吊分别运到楼面或相应的安装部位（楼层）。将篮体部分搬运至相应位置的地面；2、悬挂机构的安装、调试:安装地面选择水平面，遇有斜面时，应该修整铺平。将插杆插入三角形的前支架内，根据女儿墙（或其它障碍物）的高度调整插杆的高度，用螺栓固定。将插杆插入后支架套管内，插杆的高度与前支架高度等高，用螺栓固定，前、后支架完成安装。将前梁、后梁分别装入前、后支架的插杆内，用中梁连接，前、后座间距离在场地的允许下，尽量调整至最大距离。将上支柱安装在前支架插杆上。安装加强钢丝绳，调节螺旋扣的螺杆，使加强钢丝绳绷紧，使前梁略微上翘3-5厘米，产生预应力，提高前梁刚度。再将工作钢丝绳、安全钢丝绳分别固定在前梁的悬挂机构架上，在安全钢丝绳适当处安装上限位块。检查上述各部件安装是否正确，确认无误后，将悬挂机构安放在工作位置，前梁伸出端悬伸长度为L8米。两套悬挂机构内侧之间的距离应等于悬吊平台的长度。配重均匀放置在后支架底座上，上紧防盗螺栓，将工作钢丝绳、安全钢丝绳从端部放下，此过程中注意钢丝绳的缠绕现象：安装图示：3、悬吊平台的安装、调试：将底板垫高20Omm以上平放，各基本节对接处对齐，装上篮片放于工作面一侧，用螺栓连接，预紧后保证整个平台框架平直。将提升机安装在侧篮两端，安装时注意使安全锁支架朝向平台外侧。4、提升机、安全锁、电器箱的安装：将提升机安装在悬吊平台的安装架上，用手柄、锁销、螺栓固定。将安全锁安装在安装架的安全锁安装板上，用螺栓紧固（安全锁滚轮朝平台内侧）。拧下安全锁上的六角螺母，将提升机的上限位行程开关安装在该处。将电器箱挂在工作平台后篮片的中间空档处，将电动机插头、手握开关插头分别插入电器箱下部相应的插座内（下限位行程开关安装在提升机安装架下部的安装板上）。各航空插头分别插入电器箱下面对应的插座内，所有航空插头在接插过程中必须对准槽口,保证插接到位，以防止虚接损坏。确认无误后连接电源。5、穿绳检查：将电器箱面板上的转换开关拨至待穿钢丝绳的提升机一侧，工作钢丝绳从安全绳的限位轮与档环中穿过后插入提升机上端孔内，启动上行按钮，提升机即可自动卷绕完成工作钢丝绳的穿绳进位（穿绳过程中要密切注意有无异常现象，若有异常，应立即停止穿绳）。工作钢丝绳到位后，将自动打开安全锁，然后安全钢丝绳从安全锁的上端孔插入。（另一侧提升机操作过程相同）注意：必须先将工作钢丝绳和安全钢丝绳理顺后才能分别插入提升机的安全锁，以免钢丝绳产生扭曲。6、重锤的安装：重锤是固定在钢丝绳下端用来拉紧和稳定钢丝绳，防止悬吊平台在提升机时将钢丝绳随同拉起而影响悬吊平台正常运行。安装时，将两个重锤上的拉环用钢丝卡子捆绑在主付钢丝绳上离开地面15cm,且钢丝绳垂直绷紧。7、安全绳和绳卡的安装：在吊篮安装完毕使用以前，必须从屋面垂下一根独立的安全绳，安全绳在楼顶的攀挂点必须牢固，切不可将安全绳攀挂在悬挂机构上面，顶部挂完后安全绳放置于吊篮的中间，自锁器直接安装在安全绳上面，施工人员在施工中必须将安全带挂在安全绳上的自锁器上。8、通电、检查：通电前检查：电源是380V三相接地电源，电源电缆接出处可靠固定。顶面悬挂机构安放平稳，固定可靠，连接螺栓无松动，平衡配重块安装可靠。钢丝绳连接处的绳扣装夹正确，螺母拧紧可靠。悬垂钢丝绳应分开，无绞结、缠绕和折弯。提升机、安全锁及悬吊平台安装正确、连接可靠，连接螺栓无松动或虚紧，连接处构件无变形或开裂现象。电缆接插件正确无松动，保险锁扣可靠锁紧。电缆施工立面上无明显突出物或其它障碍物。通电后检查及要求：闭合电箱内开关，电气系统通电。将转换开关置于左位置,分别点动电箱门及操纵开关的上升和下降按钮,左提升机电机正反运转。将转换开关置于右位置,分别点动电箱门及操纵开关的上升和下降按钮,右提升机电机正反运转。将转换开关置于中间位置，分别点动电箱门及操纵开关的上升和下降按钮，左、右提升机同时正反运转。将转换开关置于中间位置，启动左右提升机电机后，按下电箱内上紧停按纽（红色），电机停止转动。旋动紧停按钮使其复位后，可继续启动。将转换开关置于中间位置，启动左右提升机电机后，分别按下各行程开关触头，电机停止运转。放开触头后，可继续启动。然后上下运动吊篮3-5次，每次的升高高度约为3米。最后再次检查各连接点的安装情况。注意：吊篮安装过程中，必须注意工作中的自检和互检，并重点检查与吊臂连接处每根钢丝绳有4个卡扣，要特别注意各连接点的螺栓和弹垫及平垫是否齐全和牢固。在施工完毕后必须断开电源总开关。9 .验收、交接：安装完毕后，组织有关人员进行验收检查，双方确认，签置验收确认单，由相关人员签字方可投入使用。10 .移位：将钢丝绳从提升机和安全锁内抽出，并抽回屋面；再将支架、钢丝绳和配重用施工电梯或塔吊运到目的楼面，并相应移动吊篮篮体；11 .拆除：拆除前对吊篮进行全面检查，记录损坏情况。吊篮的拆除步骤：将平台停放在平整的地面上，拆下绳坠锤；切断电源；将电缆从临时配电箱和吊篮上拆下，并卷成圆盘；将钢丝绳卸下拉到上方，并卷成圆盘扎紧；最后卸屋面悬挂装置，并做好保护工作。七、吊篮位移措施及相关注意事项1 .位移顺序：、将吊篮平台放到平稳可靠的地方后退出提升机和安全锁内的钢丝绳，然后拆除电源线。、将吊篮平台移动到相应的位置，并按上文组装规定组装好。、将钢丝绳拉至之家层面，把支架和钢丝绳移到合适位置，按规定组装好支架，将钢丝绳放到地面。（组装支架时要在安全部位组装好再移到需要的位置，向楼下放钢丝绳时必须戴安全带。）、压好配重并按规定固定好，接通电源，穿好钢丝绳仔细检查吊篮各部件是否按规定装好。2 .注意事项：在位移作业区域附近，应画出危险区并设置护栏，安全网或警示标志，必须派专人看守，不禁一切人员进入危险区。、拆、装、移位时，必须做好成品保护。、拆、装、位移人员必须戴安全帽、安全带。、在楼面、离楼边缘2米以内的作业人员，必须戴安全带，并把挂钩挂到牢固的位置高挂抵用。、严禁酒后、精神异常、过度疲劳、年龄未满18周岁等人员参加吊篮作业。八、试运转1 .试验前准备工作在做载荷试验前，检查安全锁的锁绳状况，具体操
