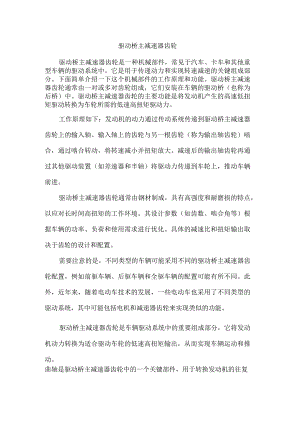

驱动桥主减速器齿轮.docx

驱动桥主减速器齿轮驱动桥主减速器齿轮是一种机械部件，常见于汽车、卡车和其他重型车辆的驱动系统中。它是用于传递动力和实现转速减速的关键组成部分。下面简单介绍一下这个机械部件的工作原理和功能。驱动桥主减速器齿轮通常由一对或多对齿轮组成，它们安装在车辆的驱动桥（也称为后桥）中。驱动桥主减速器齿轮的主要功能是将发动机产生的高速低扭矩驱动转换为车轮所需的低速高扭矩驱动力。工作原理如下：发动机的动力通过传动系统传递到驱动桥主减速器齿轮上的输入轴。输入轴上的齿轮与另一根齿轮（称为输出轴齿轮）啮合，通过啮合转动，将转速减小并扭矩放大。减速后的输出轴齿轮再通过其他驱动装置（如差速器和半轴）将驱动力传递到车轮上，推动车辆前进。驱动桥主减速器齿轮通常由钢材制成，具有高强度和耐磨损的特点，以应对长时间高扭矩的工作环境。其设计参数（如齿数、啮合角等）根据车辆的功率、负荷和使用需求进行优化。具体的减速比和扭矩输出取决于齿轮的设计和配置。需要注意的是，不同类型的车辆可能采用不同的驱动桥主减速器齿轮配置，例如前驱车辆、后驱车辆和全驱车辆的配置可能有所不同。此外，近年来，随着电动车技术的发展，一些电动车也采用了不同类型的驱动系统，其中可能包括电机和减速器齿轮来实现类似的功能。驱动桥主减速器齿轮是车辆驱动系统中的重要组成部分，它将发动机动力转换为适合驱动车轮的低速高扭矩输出，从而实现车辆运动和推动。曲轴是驱动桥主减速器齿轮中的一个关键部件，用于转换发动机的往复运动为旋转运动。下面是曲轴的加工工艺过程和一份工序卡片：1.材料准备：选择适合的材料，通常采用高强度合金钢。检查材料质量和尺寸，确保符合要求。2 .锻造：将预制的金属坯料放入热压机或锻压机中。通过锻造操作将坯料加热并施加压力，使其逐渐成形为曲轴的初步形状。锻造过程中可采用多次锤击和冷却，以提高金属的硬度和强度。3 .粗车：使用数控车床或其他专用车床，根据设计要求将锻造得到的曲轴进行切削。进行外圆和卸肉等初步车削操作，将曲轴的整体形态加工到较接近最终尺寸的状态。4 .镇削:使用数控车床或其他专用设备，进行内孔的精确镶削。确保曲轴内孔的尺寸、位置和几何形状达到设计要求。5 .精车：进行更精细的外圆车削和表面光洁度加工。使用精密车床进行操作，以提高曲轴的几何精度和表面质量。6 .热处理：将曲轴放入炉中进行热处理，通常包括淬火和回火等工艺。热处理过程能够改善曲轴的硬度、强度和内部组织结构，提高其耐磨性和耐久性。7精细加工：进一步进行细微的尺寸修整和表面处理，以确保曲轴的最终尺寸和质量要求。这可能包括插床、磨床、抛光等操作。8 .检验和质量控制：对加工完成的曲轴进行严格的检验，包括尺寸测量、表面质量评估和材料性能测试等。确保曲轴符合设计要求和质量标准。一份简化的曲轴加工工序卡片示例：工序卡片一曲轴加工工艺材料准备：1.材料选择：高强度合金钢检查材料质量和尺寸2锻造：将金属坯料锻造成初步形状的曲轴3 .粗车：使用数控车床进行外圆和卸肉车削4 .锋削：进行内孔的精确锋削5 .精车：使用精密车床进行更精细的外圆车削和表面光洁度加工6热处理：淬火和回火等热处理工艺7 .精细加工：进行尺寸修整和表面处理，包括插床、磨床、抛光等操作8 .检验和质量控制：对加工完成的曲轴进行严格的检验，包括尺寸测量、表面质量评估和材料性能测试等驱动桥主减速器齿轮是一种齿轮系统，它通常由各种齿轮组成，用于将动力从发动机传递到驱动车轮。以下是一般情况下齿轮的加工工艺过程和工序卡片的概述：1 .材料准备:选择合适的材料，通常采用高强度合金钢或钢铁材料。检查材料质量和尺寸，确保符合要求。2 .切削：使用齿轮加工机床（如齿轮铳削机或齿轮磨削机）进行切削操作。根据设计要求，根据齿轮的模数、齿数、压力角等参数，通过铳削或磨削操作来加工齿轮的齿面。3 .热处理：将已经切削形成齿面的齿轮进行热处理，以提高其硬度和耐磨性。常见的热处理工艺包括淬火和回火等。4 ,精加工:进一步对齿轮进行精密加工，以提高尺寸精度和表面质量。可使用抛光、磨削等方法，确保齿轮的精度和质量满足要求。5 .检验和质量控制：对加工完成的齿轮进行严格的检验，包括测量齿轮尺寸、齿型和齿面质量等。确保齿轮符合设计要求和质量标准。双曲面齿轮工序卡可以制作如下：1.材料准备：选择合适的材料，通常采用高强度合金钢或钢铁材料。检查材料质量和尺寸，确保符合要求。6 .切削：使用齿轮加工机床（如齿轮铳削机或齿轮磨削机）进行切削操作。根据设计要求，根据齿轮的模数、齿数、压力角等参数，通过铳削或磨削操作来加工齿轮的齿面。7 .热处理：将已经切削形成齿面的齿轮进行热处理，以提高其硬度和耐磨性。常见的热处理工艺包括淬火和回火等。8 .精加工：进一步对齿轮进行精密加工，以提高尺寸精度和表面质量。可使用抛光、磨削等方法，确保齿轮的精度和质量满足要求。9 .检验和质量控制：对加工完成的齿轮进行严格的检验，包括测量齿轮尺寸、齿型和齿面质量等。确保齿轮符合设计要求和质量标准。
