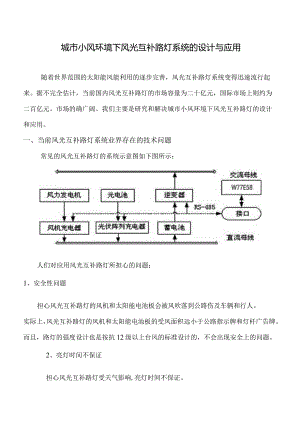

城市小风环境下风光互补路灯系统的设计与应用随着世界范围的太阳能风能利用的逐步完善，风光互补路灯系统变得迅速流行起来。据不完全估计，当前国内风光互补路灯的市场容量为二十亿元，国际市场上则约为二百亿元。市场的确广阔。我们主要是研究和解决城市小风环境下风光互补路灯的设计和应用。一、当前风光互补路灯系统业界存在的技术问题常见的风光互补路灯的系统示意图如下图所示：人们对应用风光互补路灯所担心的问题：1、安全性问题担心风光互补路灯的风机和太阳能电池板会被风吹落到公路伤及车辆和行人。实际上，风光互补路灯的风机和太阳能电池板的受风面积远小于公路指示牌和灯杆广告牌。而且，路灯的强度设计也是按抗12级以上台风的标准设计的，不会出现安全上的问题。2、亮灯时间不保证担心风光互补路灯受天气影响,亮灯时间不保证。风能和太阳能是最常有的自然能源,晴天阳光充足,而阴雨天则风大,夏季阳光照射强度高,而冬季风大,并且,风光互补路灯系统配有足够的储能系统,能保证路灯有充足的电能供应。3、造价高人们普遍认为风光互补路灯造价高。实际上,随着科技进度,节能型照明产品的普及,风能和太阳能产品的技术水平提高且价格降低,风光互补路灯的造价已接近常规路灯造价的平均水平。而且风光互补路灯不消耗电能,所以,其运行成本远低于常规路灯。风光互补路灯在远离电源的道路路灯和户外广告牌上应用，其经济效益更加明显。风光互补路灯系统要真正解除人们对它的疑虑,必须明确彻底地解决如下的技术问题：蓄电池循环寿命和记忆效应等关键指标所存在的缺陷如何解决；太阳能充电效率如何提高；风能充电效率如何提高；风能充电和太阳能充电如何互不干涉.二、技术创新点和我们的解决方法解除人们对风光互补路灯系统的疑虑，我们有如下的技术创新点和解决方法：铁锂电池模块均衡电路设计；蓄电池电池模块剩余容量计算原理及其应用;太阳能MPPT功能模块的软硬件设计；风能匹配模块和风能MPPT模块风能充电和太阳能充电互不干涉原理.A、铁锂电池模块均衡电路设计铁锂电池模块均衡电路如下：数据采集均衡模块均衡模块控 制 电 路均衡彳莫块均衡电路的结构动力锂离子蓄电池单体之间的差异对成组使用带来了严重的负面影响，为此对成组动力锂离子蓄电池从源头上实行多种均衡化管理，如被动均衡管理.这种被动电路可以根据相应的电压检测部的比较结果，来控制放电支路的通断。充电时，该均衡充电电路可以使电池单元各个电池单体间电压基本保持一致，可以抑制最强电池单元的电压攀升，提升了整组电池的性能，特别适合由四节以上铁锂电池串联而成的动力电池使用。被动均衡的原理当然，也可以采用主动均衡电路。B、蓄电池电池模块剩余容量计算原理及其应用在风光互补路灯系统中蓄电池是一种使用非常广泛的产品，同时它又是成本比较高的产品，因此如何延长其使用寿命，是风光互补路灯系统能否打开并占领广大市场的一项很有意义的工作。而快速在线检测蓄电池的剩余容量SOC(又称蓄电池的荷电状态)，便于蓄电池的用户或检修工程师迅速了解蓄电池的状态，以便采取措施，防止蓄电池的过充电和过放电，从而可达到延长蓄电池的使用寿命。蓄电池剩余容量放电和充电过程的数学模型：U放=Ur-axlog(1+DOD/SOC)-bxlog(l+IAhxl+k(T-25)xDODx100)-IAhxl+k(T-25)xC0,01*(25-T)xDOD式中Ur-蓄电池静止电压；DOD-蓄电池放电深度，用百分比表示(0-100%)DOD=I-SOC；SOC蓄电池剩余容量，或蓄电池荷电状态，用百分比表示(0-100%)；a-由于反应物和生成物比例改变引起的电压变化的常数;b-电化学极化项常数；c-内阻极化项常数。U充=Ur÷dXlog(1+SOC/DOD)+exlog(IAhxl+k(T-25)xSOCX100)+IAhxl+k(T-25)xfx0.01x(25-T)xDOD)式中d-由于反应物和生成物比例改变引起的电压变化的常数；e电化学极化项常数；f-内阻极化项常数。有了蓄电池端电压与SoC之间关系的数学模型以及SoC与蓄电池充放电率、初始电动势、温度等物理量、各项常数的有关关系，我们就可以综合考虑上述因数,采用如下原理图和程序流程图来设计制造蓄电池剩余容量(SOC)测试仪,并应用它来监测、维护风光互补路灯系统中的蓄电池，延长蓄电池的使用寿命。IL电复Gj电压.富电他剩余容在线费试仪功能枢图»人初始电球处理主程序流程用C、太阳能MPPT功能模块的软硬件设计太阳能发电独立系统结构图如下：太阳能板独立系统结构图负荷控制器的功能十分重要,担负着MPPT最大功率点跟踪控制、蓄电池充放电控制等任务.太阳能最大功率跟踪常采用的几种DC/DC变换电路拓扑结构类型:我们在太阳能最大功率跟踪几种DC/DC变换电路拓扑结构类型之一中采用滞环比较法，滞环比较法是在日照量较稳定时再跟踪到最大功率点，避免了功率扰动观察法的缺陷和减少扰动损耗.滞环比较法控制流程图如下:滞环比较法控制流程图此图表示读取A、B、C三点的电压值、电流值,并计算其功率.Tag代表A、B、C三点的大小关系.Tag=2时,D值增加;Tag=2时,D值减少；Tag=O时,D值不变.D、风能匹配模块和风能MPPT模块风能匹配模块和风能MPPT模块方框原理图如下：A直流输出根据风力机的理论，当风速由小变大时，风力机分别运行在最大风能捕获区、恒转速区和恒功率区，如下图所示。其中，Pnom为风力机额定输出功率；区域1为风力机在最大风能捕获时的工作区域；区域2为风力机的恒转速区；区域3为其恒功率区。这里，用线段OA表示此时风力机处于定桨距的状态。一般情况，当桨距角为0时，风力机的输出功率只与发电机的转速有关，因此只要对发电机转速进行控制，找到发电机的一个最佳参考转速opt,就可追踪捕获最大风能,进而达到使发电机输出功最大的目的。下图为定桨距风力机在不同风速下，其转动轴输出的功率Pm与转速r的关系曲线。其中V1>V2>V30从图中可以看出，当外界风速一定时，风力机转速的不同会使其输出功率也不同。但是，无论在何种情况下，总有一个固定的最佳转速3jopt,使风力机运行在该转速下时，会达到一个最佳叶尖速比入opt,从而能够捕获最大的风能，输出最大功率。最大风能捕获的具体过程是这样的：假定在风速为V3时，风力机稳定地运行在最佳功率捕获曲线A点上；此时风力机的输出力矩、功率和发电机输入的电磁力矩、功率是平衡的。在某一时刻，当风速升高到V2时，风力机由A点跳到了B点运行，其输出力矩、功率突然增加；但对于发电机来说，由于惯性的作用，它仍运行在A点对应的转速和功率状态，这时发电机的实际输入功率和转矩就大于其电磁功率和转矩，其转速上升。在转速增加过程中，风力机和发电机分别沿着BC和AC曲线运行。当达到风力机功率曲线和最佳功率曲线的交点C时，风力机和发电机的功率又一次达到新的平衡，其转速也稳定下来。4定桨距风机功率一转速曲线通过上述分析我们知道，在风力发电系统中，发电机的输出功率是随着风力机输出功率的变化而变化的，因此，为了能够使风力发电系统在风速变化的过程中始终保持在最大功率输出状态，就需要我们对风力机和发电机进行适当的调节或控制，依据它们的工作特性，使它们能够跟踪风速的变化，达到输出最大功率的目的。在风力发电过程中，怎样对发电机加以控制，从而能够使系统输出最大功率。我们己经初步分析了风力机是如何随风速的变化而捕获最大风能的，并且有一个结论：当风速一定时，风力机转子有一个最佳转速即J在该转速下风力机会达到一个最佳叶尖速比4m,使其输出最大的功率。我们可以得出最佳转速和最佳叶尖速比时的风速V,opt风力机的输出功率为；Pm=pSV3Cp将V代入此式可得:由上式可以看出，风力机的输出功率尸%为转子转速。的函数，这样就给了我们一个启发，即：我们可以利用控制转子的转速来达到控制输出功率的目的。这样做的另一个好处就是，避免了直接对风速进行测量，降低了设备的复杂性。E、风能充电和太阳能充电互不干涉原理现在我国市面上出售的风光互补路灯控制器对于风能充电和太阳能充电原理均以下图所示:风力发电机从图可以看出：风能充电和太阳能充电都以直流电交汇于蓄电池。这就产生风能充电和太阳能充电互相干涉的问题：若太阳能电池送来的直流电压高于风力发电机送来的直流电压，则风力发电机送来的直流电能充不进蓄电池，只是太阳能电池给蓄电池充电；反之亦然。这就是风能充电和太阳能充电互相干涉的现象。现在多数情况下是太阳能电池给蓄电池充电，而风力发电机送来的直流电压在等于太阳能电池送来的直流电压时才能给蓄电池充电，这样就浪费了很多风能。当风力发电机送来的直流电压高于太阳能电池送来的直流电压时，太阳能电池送来的直流电又充不进蓄电池，这样又浪费了很多太阳能。我们用风能充电和太阳能充电互不干涉原理很好地解决了这一普遍存在的难题，使风能和太阳能都得到了最大的利用，我们设计制造的风光互补路灯系统才真正称为独立式或自给式风光互补路灯系统。三、自给式风光互补路灯系统测试记录四、对于风光互补路灯系统的近期展望和着力点近期展望：目前国内外的风光互补系统正处于新技术革命的前夜，发展十分喜人。我们觉得在几年之内，风光互补应用技术将主要是围绕储能组件均衡管理、风能MPPT模块、太阳能MPPT模块、风能充电和太阳能充电互不干涉这些关键问题而展开，建构于电力电子基本电路上的风光互补路灯系统单片机应用算法亦将有一个更加加速的成熟周期。着力点：储能组件均衡管理即指铁锂电池在风光互补路灯系统中应用与科学管理。在风光互补路灯系统中为什么要强调推广应用铁锂电池?因为铁锂电池(磷酸铁锂LiFePO4)在结构、性能等方面都比铅酸电池及其他锂电池优越。据有关专家著文论证：LiFeP04具有有序规整的橄榄石型结构，属于正交晶系，空间群为Pmnbo晶体由FeO6八面体和P04四面体构成空间骨架，P占据四面体位置，而Fe和Li则填充在八面体的空隙中，其中Fe占据共角的八面体位置，Li则占据共边的八面体位置。晶格中FeO6通过be面的公共角连接起来，Li06则形成沿b轴方向的共边长链。一个FeO6八面体与两个Li06八面体和一个P04四面体共边，而P04四面体则与一个FeO6八面体和两个LiO6八面体共边。Li+具有一维可移动性。充放电过程中可以可逆的脱出和嵌入。材料中由于基团对整个框架的稳定作用，使得具有良好的热稳定性和循环性能。正交晶系橄榄石型的磷酸铁锂(LiFePO4)材料氧化还原反应放热温度大于400度，结构非常稳定，极难释放出氧原子,是目前安全性最好的锂电材料。(phosphide)图一：磷酸铁锂(LiFePO4)结构图表一：不同体系的锂电池性能比较钻酸锂1.iCoO2锲钻酸锂1.i(NiCo)O2锦酸锂1.iMn2O4磷酸铁锂1.iFcPO4安全性稳定性极差，必为能发生爆炸或起火Q谨慎处理，可好晨佳环保要求微毒，资源短缺微毒，资源短缺无毒、资源丰富无毒、资源丰富循环次数3OO5OO次，不适合大电流放电300500次，不适合大电流放电300-700次，适合大电流放电最佳，2000次以上，适合动力
