隔震工程专用标识规格要求.docx

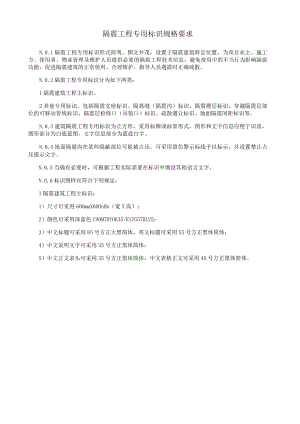

隔震工程专用标识规格要求N.0.1隔震工程专用标识形式简明、图文并茂，设置于隔震建筑特定位置，为项目业主、施工方、使用者、物业管理及维护人员提供必要的隔震工程技术信息，避免使用中的不当行为影响隔震功能，促进隔震建筑的正常使用、合理维护，指导人员遇震时正确疏散。N.0.2隔震工程专用标识分为如下两类：1隔震建筑工程主标识。2其他专用标识，包括隔震支座标识、隔离缝（隔震沟）标识、隔震楼层标识、穿越隔震层部位的可移动管线标识、隔震层检修口（吊装口）标识、疏散避让标识、地面隔震间距标识等。N.0.3建筑隔震工程专用标识为正方形，采用标牌或标签形式，图形和文字信息应便于识读，图形部分为白底蓝图，文字信息部分为蓝底白字。N.0.4地面隔震沟在某些隐蔽部位可能被占压，可采用黄色警示标线予以标示，并设置禁止占压提示文字。N.0.5当确有必要时，可根据工程实际需要在标识中增设其他语言文字。N.0.6标识图样宜符合下列规定：1隔震建筑工程主标识：1）尺寸可采用60OmmX60OnHn（宽X高）；2）颜色可采用深蓝色C90M70YOK35/R17G57B125；3）中文标题可采用85号方正大黑简体，英文标题可采用55号方正黑体简体；4）中文说明文字可采用35号方正黑体简体；5）中文正文表头可采用35号方正黑体简体，中文表格正文可采用45号方正黑体简体。图N.O.6-1隔震建筑工程主标识2隔震支座标识：1）尺寸可采用20OnHnX20OnIm（宽X高）；2）颜色可采用深蓝色C90M70YOK35/R17G57B125；3）中文标题可采用45号方正大黑简体，英文标题可采用20号方正黑体简体；4）中文注意事项可采用20号方正黑体简体，中文正文表格文字可采用15号方正黑体简体。图N.O.6-2隔震支座标识3隔震缝（隔震沟）标识1）尺寸可采用20OnHnX200Inm（宽X高）；2）颜色可采用深蓝色C90M70YOK35/R17G57B125：3）中文标题可采用45号方正大黑简体，英文标题可采用20号方正黑体简体;图N.0.6-3隔震缝（隔震沟）标识4）中文注意事项可采用20号方正黑体简体。4隔震层标识1）尺寸可采用20OmInX20Omm（宽X高）；2）颜色可采用深蓝色C90M70YOK35/R17G57B125；3）中文标题可采用45号方正大黑简体，英文标题可采用20号方正黑体简体;图N.O.6-4隔震层标识5隔震管线标识1）尺寸可采用20OnHnX200Inm（宽X高）；2）颜色可采用深蓝色C90M70YOK35/R17G57B125：3）中文标题可采用45号方正大黑简体，英文标题可采用20号方正黑体简体;图N.0.6-5隔震管线标识4）中文注意事项可采用20号方正黑体简体。6隔震层检修口标识1）尺寸可采用20OmmX20Omm（宽X高）；2）颜色可采用深蓝色C90M70YOK35/R17G57B125；4）中文注意事项可采用20号方正黑体简体。图N.0.6-6隔震层检修口标识7隔震楼梯标识1）尺寸可采用20OmmX20Omm（宽X高）：2）颜色可采用深蓝色C90M70YOK35/R17G57B125；3）中文标题可采用45号方正大黑简体，英文标题可采用20号方正黑体简体;4）中文注意事项可采用20号方正黑体简体。图N.0.6-7隔震楼梯标识8地面隔震间距标识1）尺寸可采用20OmmX20Omln（宽X高）；2）颜色可采用深蓝色C90M70YOK35/R17G57B125；4）中文注意事项可采用20号方正黑体简体。图N.0.6-8地面隔震间距标识9疏散避让标识1）尺寸可采用20OnmIX20OnInl（宽X高）；2）颜色可采用深蓝色C90M70YOK35/R17G57B125；3）中文标题可采用45号方正大黑简体，英文标题可采用20号方正黑体简体;4）中文注意事项可采用20号方正黑体简体。A *疏散避让标识第隼比除为我续区艮.然“地面五关"品占压 施震财.：COl遁取FCt发生松动,注安全图N.0.6-9疏散避让标识
