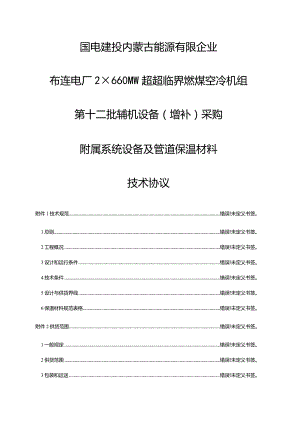

国电建投内蒙古能源有限企业布连电厂2×660MW超超临界燃煤空冷机组第十二批辅机设备（增补）采购附属系统设备及管道保温材料技术协议附件1技术规范错误!未定义书签。1总则错误!未定义书签。2工程概况错误!未定义书签。3设计和运行条件错误!未定义书签。4技术条件错误!未定义书签。5设计与供货界线错误!未定义书签。6保温材料规范表格错误!未定义书签。附件2供货范围错误!未定义书签。1一般规定错误!未定义书签。2供货范围错误!未定义书签。3包装和运送错误!未定义书签。附件3技术资料和交付进度错误!未定义书签。附件4交货进度错误!未定义书签。附件5技术服务和联络错误!未定义书签。附件1技术规范1总则1.1 本技术规范书合用于国电建投内蒙古能源有限企业布连电厂一期2×660MW超超临界燃煤空冷机组工程日勺附属系统设备及管道保温材料，它提出了材料的功能设计、构造、性能、安装和试验等方面的技术规定。1.2 买方在本技术协议中提出了最低程度的技术规定，并未规定所有的技术规定和合用的原则，卖方应提供一套满足本技术规范书和所列原则规定的高质量产品及其对应服务。1.3 在签订协议之后，买方有权提出因规范原则和规程发生变化而产生的某些补充规定，详细项目由买、卖双方共同约定。1.4 卖方须执行本技术协议所列原则。本技术协议中未提及的内容均满足或优于本技术规范书所列的国标、国际原则、国家电力行业原则和技术支持方所采用的有关原则，有矛盾时，按较高原则执行。1.5 卖方在接到预中标告知后1周内，提出协议设备的设计、制造、检查/试验、装配、安装、验收、试验、运行和维护等方面啊技术资料给买方，并同步提供供货清单。1.6 专利波及到所有费用均已被认为已包括在设备报价中，卖方应保证买方不承担有关设备专利0¾一切责任。1.7 卖方在材料设计、制造、试验等过程中所波及的各项规程，规范和原则必须遵照现行最新版本0原则。本技术协议所列原则如与卖方所执行的原则发生矛盾，应按较高原则执行。1.8 卖方提供0保温材料在设计、生产、检查、运送、保管等方面必须满足附件：国电集团火电工程保温质量控制指导意见0规定。2工程概况国电建投内蒙古能源有限企业布连电厂一期工程位于内蒙古鄂尔多斯市，电厂规划容量为6x660MW,一期工程安装国产2x660MW超超临界燃煤空冷机组，两台机组分别于2012年11月16日及2012年12月16日完毕168小时试运并移交生产。本工程是国电建投内蒙古能源有限企业内蒙古煤电一体化项目0子项目，煤电一体化项目由伊金霍洛旗煤电一体化和准格尔旗煤电一体化两个煤电一体化项目构成，包括察哈素矿井、布连电厂、刘三场旦矿井、长滩电厂四个项目。本工程项目由国电建投内蒙古能源有限企业投资建设运行（该企业由国电电力发展股份有限企业、河北省建设投资企业各50%比例出资组建）。2.1 厂址所在地本工程厂址位于内蒙古鄂尔多斯市，伊金霍洛旗（简称伊旗）境内。伊旗位于内蒙古自治区鄂尔多斯东南部，北距工业重镇包头市130km,距东胜区29km,南与陕西煤城大柳塔毗邻。2.2 交通运送铁路1）包西铁路包西铁路北起内蒙古自治区的铁路枢纽包头站，经鄂尔多斯市、榆林市、延安市至西安铁路枢纽张桥站，全长880.9km,设计时速为160km,工程投资总额为163亿元,规划运送能力为客车每日25对，货运能力每年1亿吨以上。包西铁路目前尚在施工建设中。2）包神铁路由包头至大柳塔，全长172km,神华集团投资运行。设计输送能力15.0Mta°目前运量已趋饱和，2023年运量14.09Mt,2023年运量13.93Mt0包神铁路外运能力，已成为万利矿区发展的制约原因。规划全线按国铁一级原则进行复线改造，运送能力2023年到达20.0Mta,2023年40.0Mta°其中，大柳塔至巴图塔段为配合巴准线和大准线改造先行实行复线电气化改造工程，完毕后该段能力到达70.0Mtao本工程建设所需的大件设备和材料若考虑铁路运送方式时，可通过国铁运送至包头或榆林，再通过汽车运送至电厂，或者由包头经包神铁路运送运至大柳塔，然后通过小霍洛至大柳塔运煤专用道路汽车运送至电厂。公路国道主干线（G210）包西公路纵贯东胜矿区南北，由包头经达拉特旗、万利、东胜、伊金霍洛旗入陕。内蒙境内，全线为二级公路。包茂高速鄂尔多斯段北起包头经东胜、阿镇、新街至榆林已全线建成。北京至拉萨的国道主干线（G109）东西向横穿东胜矿区中部，往东经准格尔旗连接呼和浩特市。呼和浩特经准格尔旗到东胜段高速公路即将建成。包府公路起自包头经达旗、新庙，在杨家坡入陕。其中东胜至包头段已建成一级运煤专用公路。阿镇经松定霍洛至大柳塔的矿区公路在矿区西部南北向通过，为三级公路,是连接万利矿区、东胜、神东矿区的又一通道。既有公路为察哈素矿井和电厂时建设提供了极为便利的公路运送条件。2.3 厂址气象特性值伊金霍洛旗属中温带经典大陆性气候，重要特点是冬长夏短，四季分明，寒暑变化剧烈，各地气温差明显，整年平均气温6.7,气温日差大，年平均日温差气候干燥，降水集中且变率大，年降水量345.8mm,多集中在69月份。年平均日照时数为3006.0小时。风力资源丰富，冬季多为西北风，夏季多为南风，年平均风速3.2ms°全旗境内地表水流域总面积为3039.8km2,分布的重要河流有乌兰木伦河、呼和乌素沟和扎萨克河。3设计和运行条件表1化学专业保温材料汇总表（2台机组）序号管道外径mm保温材料保温厚度mm所有体积m3125硅酸铝针刺毯800.4218硅酸铝针刺毯8025.2320硅酸铝针刺毯805.0410硅酸铝针刺毯805.0532硅酸铝针刺毯8010.2硅酸铝针刺毯总计45.8657高温玻璃棉管壳802.67108高温玻璃棉管壳8014.18133高温玻璃棉管壳808.09149高温玻璃棉管壳805.010159高温玻璃棉管壳8018.711219高温玻璃棉管壳8028.212273高温玻璃棉管壳8018.613275高温玻璃棉管壳809.514325高温玻璃棉管壳802.215377高温玻璃棉管壳806.8高温玻璃棉管壳总计I13.716426高温玻璃棉毯805.517529高温玻璃棉毯803.9186500高温玻璃棉毯10052.519压缩空气灌高温玻璃棉毯808高温玻璃棉毯总计88.4表2除灰专业保温材料汇总表（2台机组）序号管道外径mm保温层材料保温厚度mm所有体积ri?157高温玻璃棉管壳507.9276高温玻璃棉管壳502.8389高温玻璃棉管壳500.54108高温玻璃棉管壳5023.75133高温玻璃棉管壳5023.86159高温玻璃棉管壳5034.97219高温玻璃棉管壳501.78273高温玻璃棉管壳503.5976高温玻璃棉管壳8024.310133高温玻璃棉管壳804.111159高温玻璃棉管壳808.012325高温玻璃棉管壳803.4高温玻璃棉管壳总计138.613426高温玻璃棉毯500.7高温玻璃棉毯总计0.71432硅酸铝针刺毯500.61525硅酸铝针刺毯507.7硅酸铝针刺毯总计8.316渣井保温材料硅酸铝棉板50968硅酸铝棉板总计9684技术条件4.1参数、容量/能力保温材料0选用原则：温度高于或等于3OO"C00管道备主保温材料均选用硅酸铝耐火纤维制品；介质温度低于3OO"C0管道及设备采用高温玻璃棉制品；介质温度高于300B热风道采用硅酸铝纤维耐火制品。4.2 卖方应保证在平均温度035O°C时，热导率值不得不小于0.09W(m.K),提供保温材料明确的随温度变化的热导率方程式、图或表。对于松散或可压缩的保温材料，卖方应提供在使用密度下的热导率值、图或表。4.3 保温材料及其制品至少应符合下列规定：(删除)高温玻璃棉的渣球含量、有机含量和纤维平均直径应符合有关国标的规定复合硅酸盐制品采用憎水型，其憎水率应不不不小于98%0保温材料密度应符合规范规定(GB/13350-2023)。除软质，半硬质(用软质材料成型的制品)及散状材料外，硬质成型制品的抗压强度不应不不小于0.294MPa。密度不得不小于400kgm3o保温材料含水率不得不小于7.5%用于与奥氏体不锈钢表面接触的保温材料,氯离子含量指标应按式IgYWO.123+0.6771gX进行验算,其中Y指测得的。离子含量(10-4%),X指测得的Na÷SiO3离子含量(10-4%)4.4保温材料应按GB8624-2023建筑材料及制品燃烧性能分级，选用不燃类材料，并应符合环境保护规定。硅酸铝制品、高温玻璃棉等保温材料必须通过省级以上国家防火建筑材料质量监督部门检查确认为不燃，卖方必需提供该文献原件的复印件。4.5 卖方提供保温材料的物理化学性能检查汇报。汇报必须是由具有国家对应资质的法定检测机构按国标检查而提供的原始文献。其汇报应列出下列性能:热导率方程式、图或表，对于松散或可压缩B保温材料，为使用密度下0热导率方程式、图或表。密度，对于松散或可压缩0保温材料，为使用状态下0密度。最高使用温度不燃性。对硬质保温制品，应具有抗压强度、质量含水率。线收缩率和抗折强度等；对软质保温材料及其半硬质制品，应具有渣球含量、纤维平均直径、有机物含量、加热永久线变化、吸湿率、憎水率等。对设备和管道表面无腐蚀。4.6 保温材料中应不含石棉，所用日勺保温材料不能含影响永久保温性能的其他杂物，具有化学惰性，不因受潮而受到永久影响。4.7 、保证功能完整，技术先进，并能满足人身产品安全和劳动保护条件。卖方所提供的产品应是国家同意生产的无毒、对人体和环境无害的产品。4.8 卖方保证提供的正式产品与此前提供的样品全面性能一致。买方将在每批到货材料中现场随机抽取样品送检（检查费用及送检差旅费用由卖方承担）。假如检查性能未到达卖方承诺的产品性能，买方有权无条件终止协议或者规定卖方免费所有更换为符合现场规定的产品，且将再次抽样送检。再次送检不合格则买方有权无条件终止协议并扣除协议履约保证金作为惩罚（再次送检所需的所有费用由卖方所有承担，且买方将不在最终止算时将其独立列入协议总价）。检查单位必须是省级以上国家耐火、保温材料制品质量监督检查中心（详细检查单位待定）。4.9 温度规定：环境温度不高于27时，设备和管道保温构造外表面温度不应超过50；环境温度高于27°C时保温构造外表面温度可比环境温度高25。对于防烫伤保温，保温构造外表面温度不应超过60。4.10 保温材料工作温
