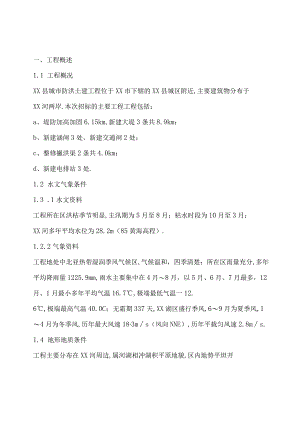

一、工程概述1.1 工程概况XX县城市防洪土建工程位于XX市下辖的XX县城区附近,主要建筑物分布于XX河两岸.本次招标的主要工程工程包括：a、堤防加高加固6.15km,新建大堤3条共8.9km；b、新建涵闸3处、新建交通闸2处；c、整修撇洪渠2条共4.0km；d、新建电排站3处.1.2 水文气象条件1.3 .1水文资料工程所在区洪枯季节明显,主汛期为5月至8月；枯水时段为10月至3月；XX河多年平均水位为28.2m（85黄海高程）.1.2.2气象资料工程地处中北亚热带湿润季风气候区,气候温和，四季清楚；所在区雨量充分,多年平均降雨量1225.9mm,雨水主要集中在4月8月，以5月、6月、7月最多，12月、1月最小多年平均气温16.7,极端最低气温一12.6,极端最高气温40.0C；无霜期337天,XX湖区盛行季风,69月为夏季风,14月为冬季风,历年最大风速183ms（风向NNE）,历年平载匀风速2.8ms.1.4 地形地质条件工程主要分布在XX河周边,属河湖相冲湖积平原地貌,区内地势平坦开阔,河网渠系纵横交错,地面高程一般为25m29m.仅有百鼎山至马鞍山一带有少量丘陵.工程区基岩出露甚少，主要为土层.从上到下一般分四层,第一层人工填±,厚度0.52.3m,以粉质粘土为主,结构松散,可塑状；第二层粉质粘土,厚度L2m2.3叫含少量粉砂质及云母片，可塑状；第三层淤泥质粘性土，厚度1.2m7.85m,含少量腐植质物,软塑状；第四层网纹状粉质粘性土,厚度大于15m,含较多的铁镒质结核及高岭土,较紧密,硬塑状态.1.5 主要材料及供给条件本工程可供选择的土料场有3处,分别为护城三坡堤外洲土料场、XXili土料场、XX土料场.工程所需块石从石伏山石料场开采,XX公路伴山而过,运输方便,汽车运输6km.砂卵石从XX县XX河采购,船运输80km到县城,再用自卸汽车平均运3km至工地.工程所需的水泥、钢筋（材）、木材、油料等均可从当地相应的物资部门购置.本合同工程天然建筑材料根本情况见下表天然建筑材料根本情况表建材类别料场名称无用层体积（万m3）有用层储量（万m3）料场性质土料XX土料场15120深黄色网纹状粘土、粉质粘土XX山土料场10100粘土、粉质粘土XX土料场890粘土、粉质粘±块石料XX石料场172.8花岗石砂石料XX砂料场720石英、石英砂岩XX江卵石料场640石英、石英砂岩1. 5交通条件XX县城区有XX公路、XX公路穿过,至XX市80km,经XX至XX市301km；水路由XX河进入乂乂湖,XX河每年4月11月可通航200吨以下船只，12月次年3月不能通航.XX河两岸两岸有堤顶公路可以通汽车,通过堤顶现有公路可至县城,并与XX公路、XX公路相连；XX山块石料场现有简易公路与XX公路连接.1.6 本工程主要工程量本工程主要工程量表如下：项目单位大堤涵闸电排撇洪渠合计土方开挖m324190023200682001000334300土方填筑m3275380016003100050002791400草皮护坡m2246600246600水泥砂路面m28700087000浆砌石挡土墙m3186613783244混凝土m33951.933797330.9续上表：钢筋t340.3227.7568橡皮止水带m445.8323.6769.4钢管栏杆m108.6120228.6砖砌体m3149.3149.3粗砂垫层m322642264C15碎预制块护坡m345284528C15校护底m3487848781.7 本投标书编制依据及原那么a、中华人民共和国湖南省城市防洪土建工程工程第乂乂合同段招标文件、技术图纸及有关技术标准；b、？水利水电工程施工组织设计规定？（试行）SDJ338-89；c、？水利水电工程施工组织设计手册？；d、我公司对类似工程的特点、方法和经验；e、合理安排施工方法和程序,在不影响施工进度的前提下,尽可能减少材料、人力及机械设备的浪费；f、尽可能发挥机械施工效率,提升机械化施工程度；g、根据现场踏勘获得的与施工有关的信息.一zqk2088发布时间：2004-4-223:53:27二、施工总布置设计2. 1施工交通运输2.6.1 现状、条件、对外运输量本工程均分布于城区范围内，对外交通方便.通过XX公路、XX公路、XX公路可于xx、XX等县市相连.XX市为县级市，当地的效劳设施比拟完善,工程所需大局部建材可从当地相关部门采购本工程所需外运物资主要为建筑材料,其中水泥H727t,钢材568t,木材755m3,块石料3828m3,砂石料54951m3,柴油755m3.2.1.2场内交通规划工程区内有防洪公路各堤顶道路大都有8m宽,均与市区道路相通,可直接通行中小型汽车和设备.但有局部连通堤防的道路标准偏低，需要拓宽并铺筑路面.工程所需器材和设备均可通过水陆交通运抵各工地.根据施工场内路线安排,场内需新修临时道路3km.新修临时施工道路初步设计车速或25人勺，路面宽6山，坡降小于8%,临时施工道路施工前先对表土进行清理,然后按规定要求整平压实,最后用料场合格开挖料填筑,面铺1015cm砂砾反复碾压而成.同时,为保证路基枯燥、稳固,在道路两侧挖筑排水沟及时排除路面积水.2.2施工用电本标段工程用电主要为混凝土浇捣和砌筑砂浆拌和以及施工照明.经本投标人考察,本标段附近均有380V动力线路,考虑采用当地电网供电,从业主提供的电源接点引线接至各个作业面及生活区.同时配备三台30kw柴油发电机（华东HD30GF）作为备用电源.2.3施工供水本工程施工生产用水主要用于砌筑浆砌石施工、浇筑混凝土用水以及混凝土养护用水,用量较少,在华容河段采用6台扬程25叫流量30m3h的潜水泵化丫25-26-3）直接从*河中抽取,新建堤段采用城市自来水,每处搅拌站设水箱一个.2.4施工供风本工程施工用风主要为堤身灌浆用风,用风量不大,采用6.0m3min移动式空压机供风,沿堤线灵活布置.2.5施工通信施工期间,工程经理部配备移动进行对外以及与发包人和工程师的联系,另租用当地民房安装程控，同时场内配置多台对讲机.2.6施工照明沿施工堤岸坡顶间隔O.5km布置1盏IOkw的太阳灯,在每个电排站、涵闸架设碘鸨灯，以保证夜间施工的照明度.在施工作业区、施工道路、临时设施、办公区和生活区设置的照明，其照度应不低于下表的规定：最低照度的规定数值照度单位：LX序号作业内容和地区照明度序号作业内容和地区照明度1一般施工区、开挖和弃渣区、场内交通道路、堆料场、运输装载平台、临时生活区道路303室内、仓库、走廊、门厅、出口过道504一般施工辅助工厂1102混凝土浇筑区、加油站、现场保养场505特殊的维修车间2002.7临时设施本工程以土方开挖、土方回填、浆砌石、混凝土施工为主,施工布置内容主要包括土料场的规划、临时施工道路、风水电供给、施工仓库和生活设施等,总的布置原那么为因地制宜、有利于施工生产、易于治理、平安经济.由于施工区段内地形变化不大,堤内外场地布置条件较好,沿堤有一些地方设施（汽修、水电等）可供施工利用，可减少临建工程施工布置规模.堤防工程布置机修厂三处,其它辅企加工厂分段布置.涵闸工程采用分片布置,每处涵闸、电排站设置1套辅企系统.具体布置见施工总平面布置图.2.7.1生活设施本施工区段附近民房较多,局部职工住房及其他生活设施、办公用房及试验室局部可采用租用当地民房方式解决.2.7.2生产设施混凝土拌和站均采用移动式拌和机,顶部搭设简易凉棚,砂石料露天堆放.每个电排站、涵闸、撇洪渠均设置1处、合计布置搅拌机10处,搭设简易凉棚约150m2,成品砂石料堆场800n2.混凝土（砂浆）拌和站根据地形条件并结合分段施工要求布置在堤内侧的施工道路旁,紧靠拌和机旁布置简易水泥仓库.施工完毕后及时撤除临时设施,使施工现场满足业主和工程师的要求.详细布置见本标段施工布置图.钢筋加工厂和木材加工厂每个涵闸及电排站布置一处,钢筋加工厂、木材加工厂每个建筑面积均为150m2,每个占地面积均为250m2.2.7.3小型机械修配厂本标段工程使用施工设备主要为挖掘机、推土机、汽车、搅拌机等,据现场考察,汨罗市区内机械修配较强,机械设备的大中修（如有的话）考虑在市内解决,工地只设置小型机械修配间，一线大堤布置一个,新修大堤布置两个,每个建筑面积200m2,占地面积500m2,其设备配备如下：序号设备名称单位数量1BX3-500电焊机台42零件清洗设备套43轮胎装拆工具套64千斤顶台62.7.4临时设施面积表编号工程建筑面积占地面积备注1施工机械修配厂260600同时布置3处2钢筋加工厂150220同时布置4处3木材加工厂1502204水泥仓库120180同时布置6处5搅拌站2003006其他材料库3805007生活设施2000租用8 工棚10001500合计91809740一zqk2088发布时间：2004-4-223:54:36三、施工导流与施工期渡汛9 .1施工导流3.1.1设计原那么根据招标文件提供的资料结合现场查勘情况,本标段局部涵闸及电排站施工需要修筑围堰围水施工，同时存在施工期防汛问题.施工期水流限制与工程平安度汛的编制遵循？中华人民共和国湖南城市防洪土建工程工程招标文件？的有关条款和国家现行水利水电有关标准要求进行.3.1.2导流设计标准本工程需新建涵闸3处、新建电排站3处,需要对电排站、涵闸进行导流设计.本工程永久建筑物为4级,根据?堤防工程施工标准？（SL260-98）,施工导流标准为3-5年一遇本工程由于水文资料缺乏,各建筑物工程量相对较小,集中在枯水期施工,施工期限短,华容河流域枯水水位变化不大,选用枯水时段常水位作为围堰设计水位.3.1.3导流方式、导流设计本工程电排站、涵闸在枯水时段施工,外河水位变化不大,根本稳定在28.2m以下,施工期雨水可通过现有电排或涵闸排出，过水涵闸为排水涵闸，渠道枯水水位稳定在28.5m以下,水流由排水区的排水渠道系统与相连通的其它涵闸过水，只修筑挡水围堰.临时围堰采用均质土围堰,顶宽3.Om,内外坡比1：2.5；各处临时围堰特性见下表：名称底板高程（m）围堰顶高5）围堰高度（m）围堰轴线长（）围堰填筑方量（m3）涵闸新建24.229.04.8402880* *电排24.829.04.212680* *电排25.229.03.810475* *电排24.529.04.512770注：因无详细水文资料,本表只考虑投标阶段使用，暂未考虑坡降对围堰高程的影响.3.1. 4导流工程施工和基坑排水临时围堰填筑土料采用均质土,就近取土，由LonI3反铲开挖，自卸汽车运输,平均运距2km.推山TY130（或东方红100）型推土机推进并分层压实.围堰填筑方量总计4805m3各电排站、涵闸施工完成后,所有临时围堰都要撤除,采用LOnl3反铲开挖,将土料运至招标文件规定或工程师指定的地点堆放.施工期防汛基坑排水分为初期排水和经常性排水.因电排站、涵闸基坑较小,且在枯期施工,施工期较短，围堰渗水和雨水组成的经常性排水量较小,基坑排水主要为初期排水.围堰形成,选择3台WQ65-20-7.5水泵进行初期排水.102施工期渡汛3.2.1施工设备防汛保护施工设备主要有：土方开挖施工的推土机、挖掘机、汽车、搅拌机、振捣器等.所有的施工设备均布置于
