闭式冷却塔技术要求汇总.docx

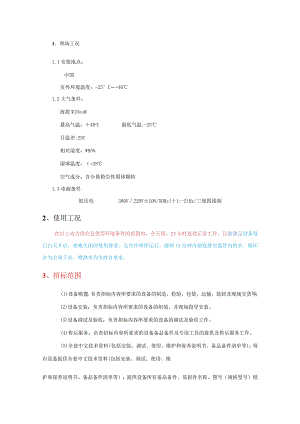

1、现场工况1.l安装地点：中国室外环境温度：-25°C+401.2大气条件：海拔WlOooM最高气温：÷40oC最低气温:-25日温差:25C相对湿度：W95%湿球温度：=28空气成分：含少量粉尘性固体颗粒1.3电源条件低压电380V220V±10%/50Hz(÷1;-2)Hz/三相四线制2、使用工况在以上动力供应及使用环境条件的范围内，全天候、24小时连续正常工作。且能满足设备每日白天开启，夜晚关闭的使用要求。且空冷塔停运后，能够15分钟内彻底排空盘管内的水。循环水为去离子水，喷淋水为市政自来水。3、招标范围(1)设备购置：负责招标内容所要求的设备的制造、检验、包装、运输、装卸及现场交货等；(2)设备安装：负责招标内容所要求的设备的组装，并现场指导安装。(3)设备调试及验收：负责招标内容所要求的设备的调试及验收工作。(4)售后服务：负责招标内容所要求的设备备品备件及专用工具的提供及售后服务工作。(5)全套中文技术资料(包括安装、调试、使用、维护和保养说明书、备品备件清单等)；每台设备提供全套中文技术资料(包括安装、调试、使用、维护和保养说明书、备品备件清单等）；提供设备所有备品备件、易损件名称、图号（规格型号）纸质清单和电子清单（光盘4、设计、构造和参数要求4.1 设计总则4.1.1 闭式冷却塔应为专门从事该设备制造的生产厂家的产品，并应按本标准书的要求提供完整的设计，组装和性能资料、图纸及外观图片、内部图片1包括风机、电动机、盘管、接头、填料及其他零部件4.1.2 2横流闭式冷却塔应采用模块式，4台空冷塔沿东西方向并排安装，空冷塔南北两侧进风，进出水母管从南北两侧引出，检修门开在空冷塔的东西两侧。4.1.3 闭式冷却塔应包括塔体壁板（包括进风格栅）、风机、冷却盘管、喷淋循环水系统、喷淋布水系统、水过滤器、集水箱以及为满足闭式冷却塔安全运行、维护所必须的附件。4.1.4 冷却塔性能及整体使用寿命投标方承诺不低于15年，长期浸泡在水中的关键材料（填料、集水盘、布水系统等）应保证常年运转所必须的耐蚀性、耐用性、耐寒性。冷却塔应具备防风沙、喷淋水自动除垢功能。4.2闭式冷却塔构造、性能4.2.1框架构造a）闭式冷却塔采用框架承重构造形式。框架构造均应采用型钢（如槽钢、角钢等）制造，钢构件应进展防腐处理。框架各构件的连接应采用焊接或螺栓连接。b）闭式冷却塔应设沿冷却塔组合塔体长度方向的两侧放置进风格栅。进风格栅的角度、叶片数及其设置位置应能使空气均匀地流向冷却盘管，并防止使冷却盘管处于涡流区及喷淋水溅出冷却塔外；其构造应装卸简单方便，以便于冷却塔做定期清洗。c）闭式冷却塔壁板及进风格栅应采用原生料PVCo壁板与框架构造的连接采用螺栓连接。外璧与框架构造等结合部均采用硬质密封材料填实，以使接缝处具有良好的密封性能，以防止喷淋水渗出冷却塔体。d）闭式冷却塔的风筒、集水槽、散水箱均采用玻璃钢、304不锈钢或热镀锌材质制作。要求配备大容量深型集水盘，集水盘内应设有不锈钢过漉网。e）冷却塔应设置检修门，便于冷却塔塔体内部的检修。冷却塔应配备爬梯，空冷塔上部安装不低于1.2米的护栏，便于冷却塔上部构造的检修。f）配备自动/手动补水装置（含铜制或不锈钢浮球阀）；同时配备溢流口及排污阀Og）进、出口母管采用国标规格，接口配对法兰随机提供，出厂时进展临时封堵以防止异物进入。进出水管与空冷塔外壳连接处，采用内外法兰夹持外壳的方式，便于进出水管和壳体的拆卸。h）塔体外观构造设计必须稳固、可靠，机组设计使用寿命不得低于15年。1 .2.2风机a）闭式冷却塔的冷却用风机应选择冷却塔专用，其性能（风量及风压）应能满足冷却塔对风量和风压的要求，当闭式冷却塔多单元塔体组合型时，应考虑风机在并联布置时多台风机同时工作状态下的性能稳定。b）风机安装于闭式冷却塔的顶部。风机的支座应固定在冷却塔上箱体的框架上，风机与支座应采用螺栓连接，要求强度可靠，外表光洁，各截面过渡均匀，无裂缝、缺口、毛刺。c）风机应配置全封闭室外型电动机。CI）风机轴承应采用进口NSK轴承或同等品质国际品牌产品，投标方承诺质保2年以上。e）风机叶轮采用国内一线品牌。风机叶轮距离塔体内壁之间的间隙应保持均匀，出厂前需经动静平衡试验，动平衡试验需按“刚性转子平衡精度精度等级为G6.3（须提供报告）。叶片平衡后应定位、编号，投标方承诺质保具体年限（须投标方响应）。f）传动皮带假设有）应具有防水、防滑、防老化等特点，皮带应有防护罩，不得裸露在外；传动皮带设计功率不小于配套风机马达铭牌标示，确保皮带使用可靠和安全，传动皮带使用寿命不低于一年。传动皮带应为标准件或标准件可替换的型号。4 .2.3喷淋水系统a）.闭式冷却塔喷淋布水系统采用重力或喷淋布水，系统应包括水过滤器、喷淋循环水泵、喷淋布水系统等。b）喷淋水泵采用国内一线水泵品牌，使用寿命不低于10年，喷淋水泵的金属支架均做防腐处理。C）喷淋水集水槽应设有电加热装置和温度控制装置，保证冬季水槽不结冰，同时又能防止水槽内加热器干烧。4.2.4冷却盘管a）闭式冷却塔所采用的冷却盘管材质应为无缝磷脱氧紫铜管，铜管壁厚M0.6三,铜管倾斜布置，坡向设计与水流方向一致，停机时利于冬季排空，冷却水可在15分钟内完全排出，防止结冻。散热盘管检修时，拆开空冷塔侧板，单根盘管能够方便地从塔体侧面抽出。b）假设单模块空冷塔散热盘管多于组，单组冷却盘管进出水母管上各有一处蝶阀，蝶阀关闭时.，单组盘管形成封闭的空间。在单组冷却盘管母管上部最高处设排气阀，下部最低处设放水阀，放水球阀管径应大于DN32。c）每组换热管应先经过预检和压力实验，合格后再组装，冷却盘管组装完成后应试验，以确保无泄漏；出厂水压试验压力2L2Mpa,并出具打压测试报告。43、材料4.3.1冷却塔壳体采用玻璃钢或优质镀锌钢板制作，桁架、支架、槽钢、角钢及其它金属材料均为热镀锌型或做防锈处理。投标方应书面承诺壳体、进风格栅确保15年不变形。并提供相关质量、性能测试报告。4.32换热盘管设计压力不低于LoMPa,并应具有不易结垢、耐腐蚀性，并提供相关质量、性能测试报告。4.3.3进出口母管、法兰（投标方提供配对法兰）采用304不锈钢材质。4.3.4填料4.3.4.1填料不得掺杂再生原材料，必须全部采用全新PVC原材料制作。填料应具有良好的热力性能及阻力特性，耐高温、抗低温，阻燃性能好，使用寿命长，具有较好的强度和刚度。4.3.4.2填料应具有高效防腐、防菌及抗微生物生长的能力，应具有散水效率高、不易阻塞、不易积垢的特点。填料充满度必须满足产品设计要求，便于清洗维护。4.3.4.3填料可以形成完整水膜，能够有效进展换热而不会造成水滴飞溅。填料厚度在0.3mm以上，氧指数大于35,且具有抗紫外线、抗老化、抗冲击、不脆、不裂、不坍塌等特性。投标方应提供消防机构或其他权威部门的质量检测报告。4.4噪声控制4.4.1闭式冷却塔噪声控制应考虑冷却塔风机，喷淋循环水泵及喷淋水等综合噪声的作用。噪音测定方法应符合国家标准。4.4.2投标方应承诺，距离闭式冷却塔2米，综合噪声<75dB（八）°4. 5电气和控制4.5. 1电气设备应合国家有关电气设备制造的相关安全标准，电动设备、接线端子盒的制造应符合国家有关电气设备制造的标准，所选电气元件应是按国家有关标准制造的合格产品。4.5.2每个冷却塔模块有手动和自动两种控制方式，手动方式下，可通过控制柜触摸屏对风机、啧淋水泵、水槽电加热装置进展启停控制，还可通过控制柜触摸屏启动自动控制系统。4.5.3自动控制系统要求如下：a、空冷塔风机始终运行。利用空冷塔出水母管处的水温TO控制喷淋泵的启停，用户设定延时时间t和两个温度值(T1>T2),当时间t内TO一直大于Tl,则启动喷淋泵；当时间t内TO一直小于T2,则停顿喷淋泵；b、水槽加热器的控制：利用集水槽温度T3来控制电加热装置的启停，用户设定两个温度值(T4<T5),当T3VT4时，启动水槽电加热器，当T3>T5时，关闭电加热装置，启停过程注意延时；4.5.4投标方提供配套控制柜，以及控制柜与冷却塔之间(控制柜与最远处的冷却塔距离35米)的动力电缆和控制电缆。招标方提供一路电源，并配合预埋钢管及提供室内电缆桥架安装工作。控制柜内应包含PLC控制系统和触摸屏控制面板，PLC采用西门子或同等品质的品牌，触摸屏选用8寸TFT,布置在控制柜盘面O4.5.5控制柜内的按钮、接触器均采用施耐德产品。4.5.6电控柜面板上设有指针式电流、电压表显示功能，用于观测空冷塔总耗电功率；4.5.7冷却塔在进、出水母管上各安装一块就地显示压力表，表盘直径不小于100nun,能通过压差读取水压降，从而保证设备在安全的范围内正常工作。4.6电动机5.7.1电动机应为防潮、防水电动机，电动机使用寿命投标方应承诺在五年以上。5.7.2每台电动机的设计和构造必须保证与它所驱动设备的运行条件和维修要求一致。电动机电源：电压为380V,三相四线。5.7.3电动机防护等级不低于IP55,绝缘等级为F级。4.7设备安装、清理4.7.1.对于金属渣屑、碎布、碎石及其它异物都应从设备内部去除。所有的铁锈、油脂、杂物及其它有害的东西都应从设备内部、外表上除去。在运输期间，设备内外应保持干净及枯燥。现场安装完成后投标方应对设备进展二次清理。并对招标方负责的管路安装提出具体清理要求，以满足设备安全运行要求4.7.2在焊接部位，应根据国家有关金属加工及焊接清理标准的有关规定进展清理。4.7.3外表整理和涂层4.7.3.1闭式冷却塔的整体应满足以下要求：a.所有锐边及构件都应加工圆滑以防止伤害人员。b.金属外表的清理和整理应符合金属外表处理标准做法。4.7.3.2喷涂过程应按照国标的标准做法进展。热镀锌（假设采用）处理钢构外表平均锌层厚度不少于85Um04.7.3.3玻璃钢制品应具有耐老化、耐腐蚀，外表鲜艳光洁，不退色等特点。4. 7.3.4产品外观颜色为深灰银9A深5（暂定）。.4.8、 专业性能保证4.8.1闭式冷却塔的投标方必须具有美国闭式冷却塔CTI或日本冷却塔JCl认证。4.8.2闭式低温冷却塔在冷却水设计流量及45进塔水温的条件下，出塔水温应不大于35,闭式冷却塔的飘水率应0.005%；蒸发量应W0.90%。4.9冷却塔技术性能参数4.9.1冷却塔主要性能参数需要投标方根据投标产品性能逐条填写）以下内容均为闭式冷却塔基本性能参数，为此次投标关键技术项，需投标方结合自身设备逐条列出参数生产工艺循环水横流闭式冷却塔Q=4*100m3h,45oC35oC,湿球温度28"C参数备注冷却塔型号模块数量冷却塔形式气水比飘水率蒸发量耗电比提供热力性能测试曲线尺寸长*宽*高）（单模块）自重（单模块）运行重量（单模块）进水压力（单模块）风量（单模块）风机直径（单模块）风机功率（单模块）排气方式（单模块）设计使用寿命4.9.2下表中部件构造、材质、精度等级及其他要求（招标方特别提出的要求）、数量、制造商等均需投标方给予准确书面答复。每台设备供货范围包括但不仅限于以下工程，可专门附页说明。投标方答复结果将作为招标方评价依据。组件（此表要求投标单位如实逐条填写）序号设备部件名称规格型号、构造、材质、参数数量制造商1塔体
