    门式升降机专项施工方案(更新版本).docx

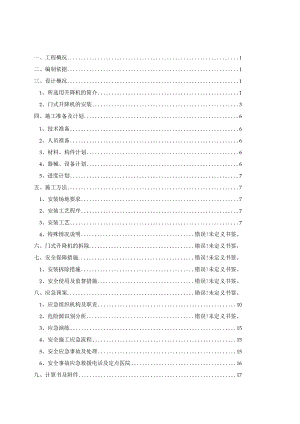

    一、工程概况1二、编制依据1三、设计概况11、所选用升降机的简介12、门式升降机的安装3四、施工准备及计划61、技术准备62、人员准备63、材料、构件计划64、器械、设备计划65、进度计划7五、施工方法71、安装场地要求72、安装工艺程序73、安装工艺74、特殊情况说明错误!未定义书签。六、门式升降机的拆除错误!未定义书签。七、安全保障措施错误!未定义书签。1、安装拆除措施错误!未定义书签。2、安全使用及监督措施错误!未定义书签。八、应急预案错误!未定义书签。1、应急组织机构及职责102、危险源识别分析错误!未定义书签。3、应急演练154、安全施工应急流程155、安全应急事故及处理156、安全事故应急救援电话及定点医院16九、计算书及附件17一、工程概况本方案适用于南充恒大城项目部,其建筑面积为173948.98平方米,地上总建筑面积为128405.02平方米,地下建筑面积为45543.96平方米。结构形式:钢筋混凝土框架剪力墙结构,建筑层数:本工程设地下1层整体地下室,地上由15栋单体建筑组成,分别为11栋2632层高层住宅、1栋2层售楼部、1栋2层综合楼和2栋1层门卫室组成。二、编制依据编号类别名称编号2国家标准施工升降机安全技术操作规程GBT10055-20113起重机械用钢丝绳检验和报废实用规范GBT5972-20064行业标准建筑施工安全检查标准JGJ59-20115施工现场临时用电技术规范JGJ46-20056龙门架及井架物料提升机安全技术规范JGJ88-201078地方标准9其他XX项目施工组织设计10XX项目施工图纸11门架产品说明书12三、设计概况1、所选用升降机的简介1.1 XX型门式升降机整体部件组成k¼flHU'门一aIBlfl!lllllII一鼬!面SElOO门式升降机1.1.1 底架:由槽钢拼焊而成,将立柱、压重梁连成一体,同时又是整个机具的支撑根底。1.1.2 立柱:立柱又起导轨架的作用,由多规范节组成。规范节由角钢拼焊而成,节间由4根M16螺栓衔接,导轨架高度依据现场实践状况而定。1.1.3 3吊篮:是提升物料的主要工作机构,由型钢组焊而成。侧柱上有滚轮,可沿立柱主弦滚动,起导游作用。下有用弹簧联合的两根钢管,可自动搭在支架上,以便在楼层停留时起支撑作用。1.1.4 自升平台:是改动门架起升高度的主要机构。平常又起提升横梁的作用,上装起升滑轮、套架、电动卷扬机、自翻卡板、扒杆,它把两立柱一直连成一整体门架,又可应用扒杆增减规范节,应用电动卷扬机完成平台升降,配有自升平台,是新型门架升降机与老式门架升降机的主要区别。1.1.5 联动滑轮:位于吊篮上方,正常工作时,经过它提起吊篮,当钢丝绳破断时,联动滑轮随自重下落,由弹簧牵动联动杆,带动吊篮上的双保险卡板,使吊篮可悬挂于立柱的任一位置程度杆上,避免坠地。毛病扫除后,提升吊篮,保险卡复位,吊篮正常工作。1.2主要技术参数最大安装高度(m)9381635445362721最大提升高度(m)9078605142332418整机重量T(不含卷扬机)8.67.15.64.43.83.22.6最大提升重量(t)0.81.0标准节(m)0.5×0.6×3吊篮底面积(净面积)3.7X1.8卷扬机型号JKl.6提升速度(mmin)222工作环境温度-2040设计项目数据2、门式升降机的安装2.11#门式升降机的安装设计2.1.11#门式升降机安装平面布置图本工程1#升降机位于1#楼北侧,拟安装高度XX米。安装时门式升降机构件放置于1#楼XX位置,具体布置详下图:(请结合工程画出下图)2.1.2 1#门式升降机基础设计本工程选用龙门架请求夯实地基承载力大于02MPa,依据地勘报告,本工程采用硬塑粉土作为龙门架根底持力层,其设计地基承载力为0.24MPa,满足设计请求。根底混凝土强度等级为C30,根底详见附图XX龙门架根底详图。2.1.3 门式升降机附着设计当门架架设高度升至12m时,应在不大于9米处设置第一道附着,以后每隔6m增加一道(附着高度依据厂家提供的参数及现场状况肯定)。假如风力较大地域工作,应改为每隔3m增加一道附着,总之以保证门架工作均衡为规范,详细布置详下图:四、施工准备及计划1、技术准备1.1 计划编制人员作为交底人,向计划中所触及的项目主要管理人员、项目施工劳务及分包单位主要管理人员停止交底,被交底人签字存档。1.2 项目主要管理人员(项目工程部、质量部、平安部)向项目施工劳务及分包单位项目经理、项目施工劳务及分包单位管理人员停止交底,并签字存档。1. 3三级交底由项目施工劳务及分包单位项目经理、项目施工劳务及分包单位管理人员向作业班组、作业人员停止交底,并签字存档。本级交底由项目工程部停止监视,及时搜集相关交底材料存档。2、人员准备楼栋号工作人数单位名称1#楼施工员XX人(姓名)XXXXXXX安全员XX人(姓名)XXXXXXX升降机安装工人XX人XXXXXXX杂工XX人XXXXXXX施工员XX人(姓名)XXXXXXX安全员XX人(姓名)XXXXXXX2#楼3、材料、构件计划序号名称规格数量备注1安全帽1顶/人2安全带套/高空作业人员3警戒线1套44、器械、设备计划序号名称规格数量备注1货车5T1辆2死扳手1套45、进度计划标识内容:各楼栋的材料进场时间、安装时间、使用时间、拆除时间间进度工作内容、XXX年XXX月XXX日M个工作BM个工作日M个工作日M个工作日安装准备工作安装时间使用时间拆除时间五、施工方法1、安装场地要求1.1 场地要求平整夯实,基础承载能力强,禁止在松土或沉陷不均的基础上安装,基础承载能力要求大于XX。1.2 在4X4.5m立柱安装场地范围内,排水畅通,不得有积水浸泡基础。1.3 基础水平偏差应WlonIm11f°1.4 两柱安装后,要求在两个方向作垂直度检查,倾斜度应保证在L5%以内,达不到标准,应在底座下塞垫调整片,直到调整到符合标准为止。1.5 基础安装由用户依照基础图自行浇注。(附基础图1份)2、安装工艺程序按原厂说明书程序正常安装,流程如下。本升降机安装基本顺序为:底盘一上平台一标准节一吊笼一安装卷扬机和钢丝绳一电气一继续升高架体一停车横担一附墙架一楼层门一防护围栏及门一试车。3、安装工艺3.1 安装底盘3.1.1 在地槽上横担钢管或木材料,把底盘抬放在上面,地脚螺栓穿在底盘螺栓孔中旋上螺帽,螺栓露出螺母15mm,挂在底盘上。3.1.2 向地槽内浇筑C30混凝土,混凝土要分层捣实,捣实时留意保证螺栓与底盘垂直,浇捣至指定高度后抽出横担钢管,放平底盘(程度尺放在底盘上,把底盘调程度)。48小时后检查底盘上平面的平面度能否超标。假如超标,松开螺母,第二次校平底盘,请求底盘上平面程度度保证在1/1000以内,拧上螺帽,但不可太用力,以防地脚螺栓松动。然后在底盘下塞水泥沙浆,最后对根底停止养护,请求混凝土的强度到达70%才干拧紧地脚螺栓,停止上部构造装置(养护时间不少于一周)。3.2 上平台装置3.2.1上平台抬放到底盘上,上平台两方孔对正底盘两方孔,将两节规范节分别插入上平台两方孔中,用M16X30螺栓把规范节与底盘紧固在一同,确保两规范件的间距1850-1858mm(丈量时应测规范节内外口两边,且两处结果相差小于2mm);垂直度小于1/1000。然后在上平台两端各放3个规范节。3.2.2摇头把杆座用M16×30螺栓紧固在上平台上,把杆插入摇头把杆座孔中。3.3底层规范节装置(6-12米的装置)3.3.1分别在已固定底盘的2个规范节上口卡上小鹅头,挂上两个1吨X3m手拉葫芦。下面挂钩挂在上平台提升环上,两名装置工人同时拉链条,提升上平台至离第一层规范节上口15Cm左右,平台上翻爪式停车器将自动翻开,平台卡在规范节上。在平台上用撬杠调整平台方口与规范节法兰间隙,使对边间隙差小于2mm,用斜木板塞紧。3.3.2卸下小鹅头,把平台内的未装规范节抬两节放在已装好的两个规范节上,按过程(1)丈量调整规范节内外口间距和垂直度,留意规范节接口处阶差小于0.8mm。到达规则值后,用M16X30螺栓分2-3遍对称紧固。反复过程L直到规范节装置至IOm高(独立高度)。装置完后用斜木板塞紧规范节与平台方口间隙(控制间隙差W2mm)。3.4吊笼的装置3 .4.1架体装置到7.5米或10米后,把吊笼抬放在底盘两规范节立柱之间。4 .4.2将导靴轮轴涂上黄油,导靴轮对准吊笼立柱孔,穿上导靴轮轴,然后紧固导靴轮轴螺母。3.4.3把4只停层器装置在吊笼停层器座上,用M16X30螺栓紧固。3.4.4取出夹卡在吊笼浮动梁与固定梁之间的垫木(或角铁),察看断绳保险停车爪能否弹出。3.5卷扬机装置把卷扬机抬放到底盘上,用专用U型螺栓把卷扬机固定在配重栏或底盘上。3.6钢丝绳装置3.6.1钢丝绳直径选用6X1911185(llmm)或6X1912170(12mm),国度定点厂家消费的有合格证的产品。3.6.2一端绳头用压板固定在卷扬机上,绳头显露压板50mmo两人配合,一人开卷扬机,松钢丝绳。一人拽住钢丝绳头,穿过地滑轮,向上,绕过上平台定滑轮,向下,穿过吊笼动滑轮,再上到上平台,穿过固定轴,绳头与钢丝绳并排用绳卡加紧,绳卡压板朝钢丝绳长头一边,间距是钢丝绳直径的68倍,绳卡数不少于3个。3.7电气装置3.7.1按电器原理图接线。3.7.2检查电器及电气元件的对地绝缘电阻20.5MQ电器线路对地绝缘电阻21MQ。3. 7.3检查升降机构造、电动机和电器设备的金属外壳接地电阻4。3.8 升降机的继续升高3. 8.1抬26节规范节,分别放在吊笼两端。开动卷扬机,提升吊笼至上平台下约2.Om(上限位)处。4. 8.2用66mm68mm钢丝绳约15m长,一头拴在吊笼上,另一头从摇头把杆的垂直钢管内穿过,绕过两个定滑轮,拴住吊笼内1节规范节。启动卷扬机,使吊笼降落、规范节上升,规范节高于上平台时,中止,翻开平台门,转动把杆到上平台。使吊笼上升、规范节降落落在平台上,解开钢丝绳,反复步骤3.4即可继续升高升降机。5. 8.3每节的装置、丈量、调整同低层规范节装置的做法相同;垂直度小于总高度的L5/1000,导靴轮与规范节的间隙3-5mm.3.9 停层器的装置因各施工建筑楼层高度设计不同,吊笼停靠位置也就不一样。装停车管时,把吊笼停靠在需求的楼层位置,取648X3mm,长1.5m2.Om钢管2根,用扣件把它垂直扣在规范节内,给螺
