钢筋直螺纹连接的质量缺陷及防治.docx

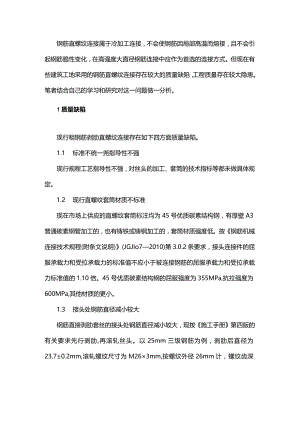

钢筋直螺纹连接属于冷加工连接，不会使钢筋因局部高温而熔接，且不会引起钢筋脆性变化，在高强度大直径钢筋连接中应作为首选的连接方式。但现在有些建筑工地采用的钢筋直螺纹连接存在较大的质量缺陷，工程质量存在较大隐患。笔者结合自己的学习和研究对这一问题做一分析。1质量缺陷现行粗钢筋剥肋直螺纹连接存在如下四方面质量缺陷。1.1 标准不统一尧指导性不强现行规程工艺指导性不强，对丝头的加工、套筒的技术指标等都未做具体规定。1.2 现行直螺纹套筒材质不标准现在市场上供应的直螺纹套筒标注均为45号优质碳素结构钢，有厚壁A3普通碳素钢管加工的，也有铸铁或铸钢加工的，套筒材质强度低。按钢筋机械连接技术规程(附条文说明)(JGJIo72010)第3.0.2条要求，接头连接件的屈服承载力和受拉承载力的标准值不应小于被连接钢筋的屈服承载力和受拉承载力标准值的1.10倍。45号优质碳素结构钢的屈服强度为355MPa,抗拉强度为600MPa,其他材质的更小。1.3 接头处钢筋直径减小较大钢筋直接剥肋套丝的接头处钢筋直径减小较大，现按施工手册第四版的有关要求先行剥肋,再滚轧丝头。以25mm三级钢筋为例，剥肋后直径为23.7±0.2mm,滚轧螺纹尺寸为M26×3mm,按螺纹外径26mm计，螺纹齿深3mm,齿槽小径仅剩20mm,特别是套筒外露的一两扣处钢筋截面削弱达36%,结构设计的富余系数不会有这样大的，容易对结构安全产生影响。1.4 操作因素影响不容小觑按要求滚轧套丝后钢筋连接较为费力，安装不到位易发生套丝松点。2防治措施(1)推广救粗剥肋直螺纹连接技术，淘汰直接剥肋滚轧套丝的工艺。在滚轧套丝前用专用钢筋液压救粗机将钢筋套丝端头叙粗，直径可增大46mm,剥肋滚轧丝头后的齿槽小径能保证达到钢筋原材的内径(小横肋以外的直径)。(2)套筒的材质和规格尺寸应统一。HRB400级和HRB500级高强钢筋连接的套筒应该选用75号优质碳素结构钢，采用冷加工的材质。(3)加强质量控制手段。工地要配备齐全的检测工具，如游标卡尺、环规、塞规、牙形规和扭矩扳手等现场检测工具。套筒进场后还要对其做定性的化学物理检测。
