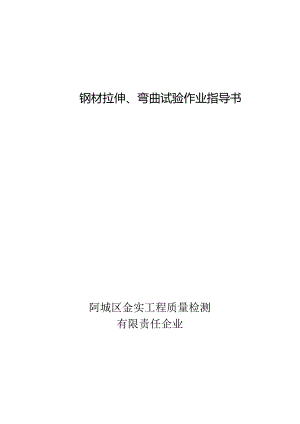

钢材拉伸弯曲试验指导手册.docx
钢材拉伸、弯曲试验作业指导书阿城区金实工程质量检测有限责任企业钢材拉伸、弯曲试验作业指导书一 .执行原则：4二 .拉伸试验(GB/T228-2023)52.1 设备工具52.2 试验环节：5三 .弯曲试验：(GB/T232-1999)93.1 设备：93.2 试件长度:93.3 试验环节：9四 .原则规定：104.1 GB130I3-9I钢筋混凝土用热轧光圆钢筋104.2 GB13014-91钢筋混凝土用余热处理钢筋Il4.3 GB201-1997低碳钢热轧圆盘条114.4 GB1499-1998混凝土用热轧带肋钢筋114.5 JG3046-1998冷轧扭钢筋124.6 GB700-88碳素构造钢134.7 GB/T5224-2023预应力混凝土用钢绞线14五 .钢筋焊接：16六 .建筑钢筋机械连接通用技术作业指导书186.1 钢筋机械连接通用技术：186.2 带肋钢筋19标。一.执行原则：令 GB/T228-2023令 GB/T232-1999÷ GB238-1984 GB13013-91令 GB13014-91令 GB1499-1998令 GB13788-2023令 GB/T701-1997 JG30464998令 GB/T5224-2023令 GB700-88令 JGJ/T27-2023令 JGJ18-2023令 JGJ107-2023冷轧带肋钢筋钢材拉伸、弯曲试验作业指导书原理：根据钢筋横截面积求得屈服强度、抗拉强度、伸长率等指金属材料室温拉伸试验措施金属材料弯曲试验措施金属线材反复弯曲试验措施钢筋混凝土用热轧光圆钢筋钢筋混凝土用余热处理钢筋钢筋混凝土用热轧带肋钢筋低碳钢热轧圆盘条冷轧扭钢筋预应力混凝土用钢绞线碳素结构钢钢筋焊接接头试验措施原则钢筋焊接及验收规程钢筋机械连接通用技术规程二.拉伸试验(GB/T228-2023)2.1 设备工具1 .试验机：应为经周期检定合格，并应为I级或优于I给的精确度。2 .游标卡尺：周期检定合格，辨别力不不小于0.05mm3 .钢板尺：周期检定合格，精度不不小于Imm2.2 试验环节：1 .原始横截面积(So)测定：原始横截面积测定应精确到±1%。应在试样标距的两端及中间三处用游标卡尺测量。取三处测得的最小横截面积。对圆形截面积的产品应在两个互相垂直方向测量试件的直径。取算术平均值计算横截面积。至少取四们有效数字。2 .根据钢筋类别用细划线或细墨线用钢板尺标识原始标距。原始标距的计算值修约至最靠近5mm的倍数。不经机械加工的试件，可以标识一系列套叠的原始标距。3 .根据试件的横截面积及钢材的强度等级，估算试件日勺破坏荷载，选用试验机量程。试验机量程可参照下表选择:钢筋级别钢筋直浙、I级级III级IV级12(113.1)10010010030014(153.9)10030030030016(201.1)30030030030018(254.5)30030030030020(314.2)30030030060022(380.1)-30060060025(490.9)60060060028(615.8)_600600100O30(706.9)600100O100O32(804.2)100O100O100O直径12mm如下各类钢筋均可用IOoKN试验机.4 .操作环节：A. 启动总电源B. 把试验机度盘调制零位C. 启动CoMPUTER,打开电控柜D. 设定所需多种参数E. 开送油阀F. 开始试验G. 停止试验H. 电机归零I. 保留数据出据试验汇报5 .按应力速率法进行加荷。加荷速度为6-60Nmm25，加荷速度应保持均匀，不一样截面积试件加荷速度可参照下表执行。钢筋直径mm加荷速度kn/s钢筋直径mm加荷速度kn/s4(12.57)0.08-0.7516(201.1)1.21-12.05(19.64)0.12-1.218(254.5)1.52-15.06(28.27)0.17-1.720(314.2)2.0-19.08(50.27)0.33.022(380.1)2.322.010(78.54)0.48-4.825(490.9)3.0-25.012(113.1)0.68-6.828(615.8)3.7-36.014(153.9)0.95-9.230(706.9)4.5-42.0注：A:()内为钢筋横截面积mn?B:矩形断面试件可参照靠近的横截面积选用6 .强度计划及数字修约.居服强度：6S=Fl-M(N)SO试件原始横截面积(mm2)抗拉强度:C F m_试件断裂前的最大力(N)b=SO-试件原始横截面积(mm2)按上式计算出强度值，按5Mpa间隔修约。7 .断后伸长率测定：A将试件断裂部分仔细的配接在一起使其轴线处在同一直线上。并保持断裂部分合适接触。使用辨别率力优于0.1mm的钢板尺测量断后标距。精确到±0.25mm0A=LV-Lt)X1OO1.OA一断裂伸长率()1.V断裂后标距(mm)1.O原始标距(mm)计算成果按0.5%修约间隔进行修约。当断裂处与最靠近日勺标距标识的距离不不小于原始标距，且伸长不符合规定期，可用移位法测量。a试验前将原始标距细分为N等分。b试验后，以符号X表达断裂后试样短段的标距标识，以符号y表达断裂试样长段的）等分标识，此标识与断裂处的距离最靠近于断裂处至标距标识X的距离。如x-y之间的数为n,按如下测定断后伸长。1）如N-n为偶数（见图），测量X与y之间的距离和测量y至距离为l2（N-n）个分格的Z标识之间的距离。按下式计算断后伸长率。A=XY+ZYZ-L。oo1.O2）如N-n为奇数（见图），测量x-y间距离和测量从y至距离分别l2（N-n-l）和l2（N-n+l）个的E和Z标识之间的距离。按下式计算伸长率。A=XY+ZYZ-L。oo1.O8 .试验成果处理试验出现下列状况之一其试验成果无效。应重做同样数量试件的试验。A.试样断于标距外，或断在机械刻划的标距标识上，而断后伸长率不不小于规定最小值。B.试验期间设备发生故障，影响试验成果。三.弯曲试验：(GB/T232-1999)3.1设备：A.支辐式弯曲装置.(支辐间距可调)B.弯曲压头.(根据试件进行选择)试件长度：1.=0.5(d+a)+140mm兀取3.1.d为弯曲压头或弯心直径.A为试件厚度或直径.3.2 试验环节：1 .试验一般在10-35°C室温范围内进行。对温度规定严格的试验。试验室温度应在23±52 .试验在力作用下弯曲的二臂应平行3 .支辑长度应大开试件的宽度或直径。半径应为1-10倍日勺试件的原度4 .支辑的间距应为l=(d+3a)±0.5a此距离在试验之间应保持不变。5 .均匀加荷弯曲至规定的角度6 .试验成果评估，应按照有关产品原则的规定评估弯曲试验成果。假如规定肉体规定，弯曲试验后试件弯曲的外表面无肉中见裂纹应评估为合格。四.原则规定：4.1 GB13013-91钢筋混凝土用热轧光圆钢筋每批钢筋检查项目，取样措施，试验措施见下表:试验项目取样数量取样措施试验措施拉伸2根任选两根钢筋切取GB/T228-2023冷弯2根任选两根钢筋切取GB/T232-1999力学性能工艺性能见下表屈服点sMPa抗拉强度bMPa伸长率%冷弯d弯心直径a钢筋直径不小于23537025180od=a4.2 GB13014-91钢筋混凝土用余热处理钢筋钢筋检查项目取样措施试验措施见下表：检查项目取样数量取样措施试验措施拉伸2根任选两根钢筋切取GB/T228-2023冷弯2根任选两根钢筋切取GB/T232-1999力学性能工艺性能应符合下表规定:公称直径mm屈服点sMPa抗拉强度bMPa伸长率%冷弯d弯心直径a钢筋直径不小于8254406001490°d=3a28-4090od=4a4.3 GB201-1997低碳钢热轧圆盘条检查项目试验措施按下表执行:试验项目取样数量取样措施试验措施拉伸1根GB2957GB/T228-2023冷弯2根不一样根GB/T232-1999供建筑用盘条力学性能和工艺性能应符合下表规定:牌号屈服点SMPa抗拉强度bMPa伸长率%冷弯试验180°d弯心直径a钢筋直径不小于Q21521537527D=OQ23523541023D=0.5d4.4 GB14994998混凝土用热轧带肋钢筋每批检测项目取样措施试验措施按下表:检查项目取样数量取样措施试验措施拉伸2根任取两根GB/T228-2023冷弯2根任取两根GB/T232-1999钢筋力学性能应符合下表规定:牌号公称直径mmOs（或。0.2）MpaObMpa5%不小于HRB3356-2528-5033549016HRB4006-2528-5040057014HRB5006-2528-5050063012规定弯心直径弯曲180°受弯部位不产生裂纹牌号公称直径amm弯曲试验弯心直径HRB3356-2528-503a4aHRB40062528-504a5aHRB50062528-506a7a4.5JG3046-1998冷轧扭钢筋试验项目取样数量试验措施见下表:检查项目取样数量试验措施出厂检查型式检查拉伸每批二根每批三根本原则6.4弯曲每批一根每批三根本原则6.5力学性能符合下表规定:抗拉强度bMPa伸长率310%冷弯180°弯心直径3d£58024.5受弯部位表面无裂纹4.6GB700-88碳素构造钢每批钢材检查项目取样数量取样措施试验措施见下表检查项目取样数量取样措施试验措施拉伸1GB2975-1998GB/T228-2023弯曲1GB2975-1998GB/T232-1999钢筋拉伸试验应符合下表规定:牌号等级拉试验屈服点ox,N/mm拉度bmm2抗强。N/伸长率£,%钢材厚度（.直径），mm钢材,厚度（直径），mm16>1640>4016>60Z100>100Z15
