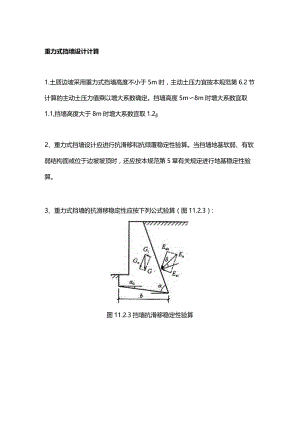

重力式挡墙设计计算1.土质边坡采用重力式挡墙高度不小于5m时，主动土压力宜按本规范第6.2节计算的主动土压力值乘以增大系数确定。挡墙高度5m8m时增大系数宜取1.1,挡墙高度大于8m时增大系数宜取1.22、重力式挡墙设计应进行抗滑移和抗倾覆稳定性验算。当挡墙地基软弱、有软弱结构面或位于边坡坡顶时，还应按本规范第5章有关规定进行地基稳定性验算。3、重力式挡墙的抗滑移稳定性应按下列公式验算（图11.2.3）:图11.2.3挡墙抗滑移稳定性验算(Gn + ES)ME Gi1.3(11.2. 3-1)(11.2. 3-2)GC=Gcos%G1=GsinQq<11.2.3-5)式中：Ea每延米主动岩土压力合力(kNm);Fs一挡墙抗滑移稳定系数；G一挡墙每延米自重(kNm);墙背与墙底水平投影的夹角(°)；o一挡墙底面倾角(。)；墙背与岩土的摩擦角(°),可按本规范的表623选用；一挡墙底与地基岩土体的摩擦系数，宜由试验确定,也可按表1123选用。表11.2.3岩土与挡墙底面摩擦系数岩土类别摩擦系数黏性土可塑0.20-0.25硬塑0.25030坚硬0.300.40粉土0.250.35中砂、粗砂、砾砂O.35O40碎石土0.40-0.50极软岩、软岩、较软岩0.40-0.60表面粗梃的坚硬岩、较硬岩0.650.754、重力式挡墙的抗倾覆稳定性应按下列公式进行验算(图11.2.4):(11.2.4-1)E9x=EaSin(a-8)(1L24-2)EM=Eacos(aS')(11.2.4-3)x(b-ZCota(11.2.4-4)Zf=z-btano(11.2.4-5)式中：Ft一挡墙抗倾覆稳定系数；b一挡墙底面水平投影宽度(m);Xo一挡墙中心到墙趾的水平距离(m);Z岩土压力作用点到墙踵的竖直距离(m)。5、地震工况时,重力式挡墙的抗滑移稳定系数不应小于LlO,抗倾覆稳定性不应小于1306、重力式挡墙的地基承载力和结构强度计算，应符合国家现行有关标准的规定。
