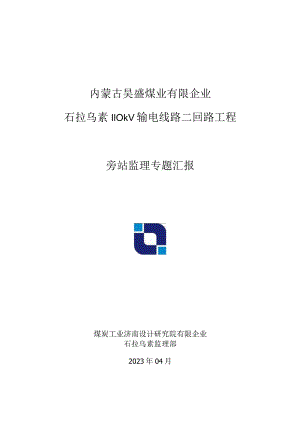

内蒙古昊盛煤业有限企业石拉乌素IlOkV输电线路二回路工程旁站监理专题汇报煤炭工业济南设计研究院有限企业石拉乌素监理部2023年04月内蒙古昊盛煤业有限企业石拉乌素IlOkV输电线路二回路工程旁站监理专题汇报煤炭工业济南设计研究院有限企业石拉乌素监理部1、编制目的错误!未定义书签。2、编制根据错误!未定义书签。3、旁站工作流程及规定错误!未定义书签。3.1旁站监理的定义错误!未定义书签。3.2旁站点的!设置错误!未定义书签。3.3旁站点确实认错误!未定义书签。3.4旁站监理日勺实行：错误!未定义书签。4、监理旁站范围及内容错误!未定义书签。4.1 旁站范围错误!未定义书签。4.2 旁站的内容错误!未定义书签。5、监理旁站职责错误!未定义书签。6、监理旁站工作纪律错误!未定义书签。7、附件错误!未定义书签。附件L工程旁站监理计划表错误!未定义书签。附件2：旁站监理登记表(JZL9)错误!未定义书签。1、编制目的为贯彻建设工程监理规范（GB50319-2023）规定规定,指导监理人员在施工监理过程中对工程施工质量进行旁站监理。通过对本工程监理质量目的的分解、责任主体及重点措施日勺明确，指导本工程监理项目部及监理人员开展监理旁站工作，最终实现工程质量目日勺。2、编制根据有关印发国家电网企业电力建设工程施工安全监理管理措施的告知（国家电网基建（2023）302号）；有关印发国家电网企业电力建设工程施工质量监理管理措施的告知（国家电网基建（2023）166号）；建设工程文献归档整顿规范（GB/T50328-2023）；建设工程监理规范（GB50319-2023）；有关应用国家电网企业输变电工程施工工艺示范手册的告知（基建质量2023135号）；有关印发国家电网企业电力建设起重机械安全监督管理措施的告知（国家电网安监2023841号）；电力系统光纤通信运行管理规程（DL/T547-94）有关强化输变电工程施工过程质量控制数码采集与管理的工作规定（基建质量2023322号）有关运用数码照片资料加强输变电工程安全质量过程控制的告知(基建安全202325号)电力建设安全工作规程第2部分：架空电力线路部分(DL5009.2-2023)；110-500KV架空电力线路施工及验收规范(GBJ50233-2023)；输变电工程建设管理文献(国家电网企业电网建设分企业2023年3月)；架空送电线路导线及避雷线液压施工工艺规程(SDJ226-87)；项目法人与设计、施工、调试、加工制造等承包单位签订的协议及有关附件和文献；工程施工图等有关设计技术文献；本工程建设监理规划、专业监理实行细则等；监理项目部将根据新颁布和新下发的规程、规范、原则、文献等及时更新监理项目部技术原则目录清单，作为监理工作和监理文献编制的根据。3、旁站工作流程及规定3.1旁站监理的定义旁站监理：在关键部位或关键工序施工过程中，由监理人员在现场进行的(全过程质量监督、控制活动。3.2旁站点的设置3.2.1基础及接地分部工程阶段：基础混凝土浇注。3.2.2铁塔组立分部工程阶段：铁塔接地线焊接及敷设。3.2.3架线分部工程阶段：导地线压接、OPGW光缆接续、特殊跨越施工、导线展放。3.3旁站点确实认3.3.1监理部应会同业主项目部，在审核承包商施工质量检查项目划分表时与施工单位对质量见证点一并进行确认。3.3.2旁站监理范围、内容、程序和旁站人员职责，旁站点（三）和其他质量见证点（W、H、R）的计划一并报送业主项目部同意后执行。3.4旁站监理的实行：3.4.1按同意的监理旁站计划明确告知承包商执行，对已确认的旁站监理工序，实行前24h,由承包商告知工程监理项目部。3.4.2收到施工单位的汇报后，监理工程师应立即检查确认与否已具有施工条件。检查内容如下：1）上道工序及其他专业在该部位的工程与否已确认合格。2）施工方案与否已经监理同意。3）施工设备、人员、材料等与否到位。4）安全设施与否符合有关规定。5）与否有影响施工的其他原因。在以上条件均满足后，经总监理工程师确认后签认申请表并安排好旁站监理人员实行旁站监理。意事项及突发事件处置要点。3.4.4 旁站前充足理解和掌握施工所用材料、设备的）质量状况以及施工图纸、设计规定、原则、规范等。3.4.5 旁站监理工作重要由现场监理员进行，监理员执行旁站前，专业监理工程师向其进行交底，明确交代旁站项目范围、质量原则、注意事项及突发事件处置要点，并配置必要的监理设施。3.4.6 旁站监理人员在施工现场跟班监督，及时发现和处理旁站监理过程中出现口勺质量问题，如实精确地做好旁站监理记录。凡旁站监理人员和施工企业现场质检人员未在旁站监理记录上签字时,不得进行下一道工序施工。3.4.7监理人员按规定期间抵达现场，旁站检查的重点是：施工人员与否按原则、规范，按图纸、按工艺进行施工，与否认真执行“三检制”（自检、互检、专检）。3.4.8按总监理工程师同意的监理实行细则逐项执行或按约定的工艺质量原则进行监督检查，并作好质量记录和取样分析。应旁站监理的关键部位、关键工序施工,凡没有实行旁站监理或者没有旁站监理记录的，监理工程师或者总监理工程师不得在对应文献上签字。3. 4.9旁站监理人员必须在施工点现场持续进行监理，必要时监理人员可轮番旁站，但须做好交接工作。4. 4.10旁站监理如发现问题，及时提出处理意见，并监督、贯彻处理成果。现场问题处理措施如下：1 ）旁站人员发现施工项目部有违反施工规范和方案的，有权责令施工项目部现场整改，并作好现场记录。2 ）发现其施工活动已经或者也许危及工程质量的，或有重大安全隐患的，应及时汇报监理工程师和总监理工程师，由总工程师下达局部暂停施工指令或采用其他应急措施。施工项目部在接到告知后应立即停止施工，并妥善保护现场。如有重大安全隐患，必须尽快疏散所有施工人员。3 ）如旁站人员对材料、设备质量状况有怀疑，应暂停使用并进行必要的检查和检查，施工项目部应予以积极配合。3.4.11在旁站监理时，发现承包商有违章行为或不符合设计图纸和规程、规范，有违反工程建设强制性原则行为时，有权责令承包商立即改正，危及工程质量时，应向监理工程师和总监理工程师汇报行使质量否决权，发出停工令（事后应告知业主项目部），并规定承包商提出整改措施。有权对承包商的质量工作提出监理意见。旁站监理人员在旁站监理过程中，应根据国家电网企业有关强化输变电工程施工过程质量控制数码采集与管理的工作规定及有关运用数码照片资料加强输变电工程安全质量过程控制的告知的规定对数码照片进行采集并整顿。3.4.13旁站监理记录的填写：1）应对施工管理人员、施工人员到岗状况，施工所用材料、设备的质量状况，施工机具、仪器仪表使用状况（与否检查合格）进行检查并记录。2）对施工人员与否按原则、规范、按图纸、按工艺进行施工以及监理人员的纠正状况，监理意见、监理提议进行实事求是的填写。3）对加工制作及工序施工质量检查成果进行记录；4）对重要作业项目的关键工序与否执行法规进行记录；5）当采用平行检查或见证取样方式时，对其工作过程和成果进行记录。6）质量状况内容中重要填写监理人员实测数据及工艺过程和工程质量的）形象描述。3.4.14旁站监理结束后，监理人员应将旁站监理记录填写完整并交专业监理工程师（或总监理工程师）审核、签字、归档。3.4.15旁站监理应定期向总监理工程师提出评价汇报，对施工作业质量和安全提出评价意见；4、监理旁站范围及内容4.1旁站范围4.1.1基础工程坑深及坑底检查钢筋检查混凝土浇注模板拆除基础回填4.1.2接地工程接地体的埋深接地电阻的测量4.1.3导、地线架设工程导、地线的连接OPGW光缆的接续4.2旁站的内容4.2.1基础工程1、旁站部位：坑深及坑底检查、钢筋检查、混凝土浇注、试块制作及现场坍落度检查、混凝土养护、拆模、基础回填。2、监理人员检查内容基础施工前监理人员检查的内容：1）原材料（钢材、水泥、砂、石、石灰、水）的检查。在施工承包商提供化验汇报的基础上，以抽检及现场检查为主，发现不合格的材料，应责令施工人员立即停止使用，并及时进行处理或更换。2）监理人员应当检查施工承包商有关计量器具（经纬仪、水准仪、游标卡尺、钢卷尺、台秤等）与否在鉴定的有效期内。检查塌落度筒、试块盒、溜斗、振捣器及搅拌机与否符合施工规定。3）监理人员检查基础坑底尺寸及坑深，保证坑底没有积水。4）检查模板、现场的钢筋规格型号、钢筋笼子制作、配筋数量、间距、焊接状况、地脚螺栓及插入式角钢的规格等，检查水泥与否同一标号，同一厂家产品。5）立柱模板及地脚螺栓或插入式角钢固定好后来，再查对基础根开，对角线尺寸，保护层厚度等，转角塔基础还要查对内角预高与否满足设计规定。基础施工过程中，监理人员检查的内容：1）基础施工过程中，监理工作贯穿于混凝土浇筑的一直，并要做好监理检查记录。2）在检查验收合格后，现场监理人员应在“隐蔽工程签证卡”上签证，然后施工队方可浇筑。3）基础混凝土浇筑过程中，监理人员要随时检查砂、石、水的质量，发现混杂物要及时告知施工人员清除。随时检查混凝土的配合比,每班日或每个基础腿应检查塌落度不少于两次，其数值不得不不大于配合比设计的规定值，并严格控制水灰比，按规定制作混凝土试块（耐张、转角塔每基一组，直线塔5基一组），并监督其试块与基础处在同一养生条件。4）混凝土的浇筑应持续进行，间歇时间不应超过2小时，浇筑高度超过2米时，应采用串筒或溜斗，防止混凝土离析。5）混凝土应随浇随捣，振捣棒的插入深度应满足施工规定，插入点的布置应保证混凝土振捣均匀。6）为保证的边角处混凝土的施工质量，可规定施工人员对局部加强振捣，重点是边、角，尤其是立柱根部及配筋密集的部位。基础拆模1）基础浇筑后在混凝土强度抵达原则前，不准拆除模板。2）模板拆除后，检查混凝土外观质量，一般缺陷按有关规定处理,影响构造性能的缺陷，必须会同设计和有关单位研究处理。3）对立柱尺寸、对角线、高差、地脚螺栓规格进行复测，检查成果应符合设计规定。基础养护及回填1）当工程基础施工处在雨季时,应严格按照施工项目部下发的雨季施工措施进行养护，监理人员要及时检查养护状况。作业。3）基坑日勺回填，凡扎实达不到原状土密实度时，都必须铺设防沉层。防沉层的上部不得不不不大于坑口，其高度视扎实程度确定，并宜为300500n三°要适时进行后期检查，并及时做好补填扎实工作，保证在工程移交时坑口回填高度不低于原地面。4）严禁在设计规定的边坡范围内取土回填。5）水坑回填时应排除坑内积水或积雪。4.2.2接地工程1、旁站部位：接地体敷设、接地电阻测量2、监理人员检查内容D接地体材料及埋设位置、长度必须符合设计规定2）接地体埋深不得不不不大于设计规定。3）接地体断开点连接应符合设计规定。4）接地电阻采用接地兆欧表进行测量。5）接地体回土后，间隔一段时间，应进行工频电阻的测量，其测时值乘以季节系数，所得数值不得不不大于设计规定值。4.2.3导、地线架设工程1、旁站部位：导、地线接续管及耐张管的压接，OPGE光缆接续，附件安装。2、监理人员检查内容导、地线压接1）导、地线必须使用现行的电力金具配套的接续管及耐张管进行连接；压接管压接前，监
