输电线路地线融冰自动接线装置远程控制设备技术规范V1.0-天选打工人.docx

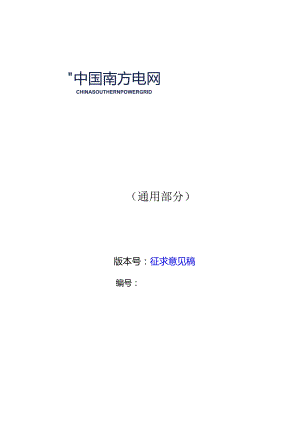

"中国南方电网CHINASOUTHERNPOWERGRID（通用部分）版本号：征求意见稿编号：输电线路地线融冰自动接线装置远程控制设备技术规范1范围本规范规定了输电线路地线融冰自动接线装置远程控制设备的基本功能、技术要求、试验方法、检验规则及包装储运要求等。本规范适用于220kV及以上架空输电线路地线融冰自动接线装置的远程操作与控制。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4943.1信息技术设备安全第1部分：通用要求GB6388运输包装收发货标志GB/T191包装储运图示标志GB/T2314电力金具通用技术条件GB/T 2423.1电工电子产品环境试验第2部分:试验方法试验A：低温GB/T 2423.2电工电子产品环境试验第2部分:试验方法试验B：高温GB/T 2423.4电工电子产品环境试验第2部分:试验方法试验Db：交变湿热（I2h+12h循环）GB/T 2423.6电工电子产品环境试验第2部分:试验方法 试验Eb和导则：碰撞GB/T 3482电子设备雷击试验方法GB/T 4208外壳防护等级（IP代码）GB/T 6587电子测量仪器通用规范GB/T 9969工业产品使用说明书总则GB/T13384机电产品包装通用技术条件GB/T 17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T 17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T 17626.6电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度GB/T 17626.8电磁兼容试验和测量技术工频磁场抗扰度试验GB/T17626.9电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T26264通信用太阳能电源系统GB/T36572电力监控系统网络安全防护导则GB/T35697架空输电线路在线监测装置通用技术规范DUT548电力系统通信站过电压防护规程DUT5154架空输电线路杆塔结构设计技术规定QJ/T815.2产品公路运输加速模拟试验方法3术语和定义3.1 输电线路地线融冰自动接线装置由跳线串取电器、开合导电器、传动机构、保护设施、电气控制系统等五部分构成，采用蓄电池供电启动电机驱动传动机构,带动开合导电器与跳线串取电器联合动作,完成从导线引入融冰电流的功能。3.2 远程控制设备包括前端合/开闸控制设备、图像（视频）监控设备、传感设备、数据传输设备及后台控制软件等,可实现对输电线路地线融冰自动接线装置进行远程操作与控制。3.3 主站主站系统实现输电架空线路设备本体、气象环境、通道状况等信息的接收、存储、分析、统计、发布的信息系统。一般由前置接收机、应用服务器、数据库服务器、监测工作站、网络交换设备、通信设备以及数据库和主站软件系统等组成。3.4 传感器用于远程控制设备本体、气象环境、通道状况等信息采集的元件。3.5 受控采集方式设备按照主站系统发出的指令进行数据采集，并将数据上传到主站系统。3.6 自动采集方式设备按照设定的采集间隔自动进行数据采集，并将数据上传到主站系统。3.7 采集间隔设备相邻两次采样操作起点时刻之间的时间间隔。3.8 无效数据空数据、错误数据及严重背离实际的数据。3.9 数据缺测率在统计时段内，缺测数据个数与应测得的数据个数之比，用百分率表示。3.10 平均无故障工作时间设备两次相邻故障间的工作时间的平均值。3.11 设备运行状态设备运行状态分为在线状态和休眠状态，其中在线状态指设备可按参数配置采集、传输数据，网络通信在线，可实时响应主站下发的指令；休眠状态指设备数据采集功能关闭，可以即时切换到在线状态。3.12 设备掉线设备在非休眠状态下，连续15个心跳周期内未上传任何数据至主站。3.13 设备运行峰值功耗设备工作时的最大瞬时功耗。3.14 设备运行在线采集功耗设备处于在线状态，采集数据过程中的平均功耗。3.15 设备运行在线峥态功耗设备处于在线状态，各功能单元均不工作时的平均功耗。3.16 设备运行休眠功耗设备处于休眠状态的平均功耗。4监控对象及设备组成4.1 监控对象a）应控制的参数为：分接地刀闸、合接地刀闸、分闸、合闸、开锁、闭锁;b）应监测的气象参数为：风速、风向、温度、湿度和气压;O可选的监测参数为：视频或图像；4.2 设备组成一般由控制机柜和传感器组成，主要包括：a）传感器部分：包括风速、风向、温度、湿度、气压传感器和视频类监测装置；b）数据采集和处理部分：包括接口单元、中央处理单元、存储单元等；O数据传输部分：指把数据发送至状态监测代理装置或状态监测主站的通讯模块;d）电源部分：包括太阳电池组件、蓄电池和充放电控制器等。4.3 设备参数地线融冰自动接线装置远程控制设备总体技术参数见表10表1地线融冰自动接线装置远程控制设备技术参数序号名称单位参数1工作温度-25+552工作条件相对湿度RH5%100%3大气压力kPa56-1064静电放电抗抗扰度-4级5射频电磁场辐射抗扰度-3级6电快速顺便脉冲群抗扰度-4级7电磁兼容性能浪涌（冲击）抗扰度-4级8射频场感应的传导骚扰抗扰度-3级9工频磁场抗扰度-5级10脉冲磁场抗扰度-5级11平均无故障工作时间（MTBF）h22500012平均数据缺测率-1%14休眠状态功耗W0.615蓄电池可维持正常运行时间天22016蓄电池使用寿命年2317机柜使用寿命年2818防护等级IP6519机柜外形尺寸柜宽mm60020柜深mm80021柜高mm15005技术要求5.1 环境条件正常工作大气条件如下：a）工作温度：-25C+55°C;b）相对湿度：5%RH100%RH;c）大气压力：海拔不超过4000m：56kPa106kPa;d）设备（含太阳能板、蓄电池等）在狂风、暴雨、冰冻等恶劣自然环境及强电磁环境中运行，其工作稳定性、可靠性不应受到明显影响；5.2 电源要求5.2.1 基本要求a）根据输电线路野外现场气候条件，可采用太阳能光伏发电电源系统或风光互补供电电源系统；但应避免选用故障率高、可靠性差、结构复杂的电源系统；b）电源系统应具备宽动态、高效率的供电特性。在低负载的环境下能够高效率供电，在融冰自动接线装置分合闸和通信设备收发信息时能够短时提供30A的工作电流；C）电源系统中的储能蓄电池应选择环境适应能力强，使用寿命长的电池。应充分考虑电池容量受温度和使用时间的影响；d）持续无光照且无其他电力补充的条件下，蓄电池应至少可维持系统采集和传输数据及地线融冰自动接线装置正常分合闸操作至少可以维持20天供电；考虑到电池容量受温度和使用时间的影响，应预留一定的余量。5.2.2 太阳能电池组件要求a）宜选用单晶硅或多晶硅太阳能电池组件；b）如安装在铁塔上，单块太阳能电池组件应不超过80OmmX700mm。在漏足设备供电要求的情况下，尽量减小单块太阳能电池组件的体积。5.2.3 蓄电池要求a）蓄电池选型应考虑自身充放电特性以及环境温度对蓄电池容量影响特性。应着重考虑浅放电能力、深放电能力、温度、使用年限等因素，特别需要考虑高温对蓄电池寿命的影响，以及低温对蓄电池放电容量的影响。应选用适合太阳能供电系统充放电特性的电池；b）蓄电池（组）在连续阴雨天气情况下，配置容量应满足负载设备正常工作情况下不少于20天的供电时间。5.2.4 电源系统控制器a）标称电压：+48VDC；b）对输出电压的控制功能；O蓄电池组反向放电、过流和短路保护功能；d）蓄电池组过压、欠压和极性反接保护功能；e）耐冲击电压：控制器应能承受Ih高于太阳能电池方阵标称开路电压1.2倍的冲击；f）耐冲击电流：控制器应能够承受Ih高于太阳能电池组件标称短路电流1.25倍的冲击；g）蓄电池告警、监控、显示和管理功能。5.3 主要设计要求5.3.1 安全性能要求a）设备不应影响输电线路的运行安全；b）设备与主站系统之间的信息通信应满足安全接入要求，设备的安全要求应符合GB4943.1中的相关规定；O安装在杆塔上的各功能部件应采取防振、防松措施，而且不应降低杆塔的机械强度；d）安装在杆塔基础上的各功能部件应采取防盗、防松、防水、防潮等措施，不应破坏杆塔基础的完整性；e）设备与主站及其通信Pl路均应符合GB/T36572中对电力监控系统的安全防护要求。5.3.2 硬件硬件设计应满足5.4的功能要求。对设备中数字接地、模拟接地、安全接地应有明显的标志。5.3.3 软件一般应按功能划分做到标准化、模块化设计，并具有自诊断软件。5.3.4 结构、外观及其他设备应采取必要的电磁兼容性措施，设备的不带电金属部分应在电气上连成一体，并具备可靠接地点。金属结构件应有防锈措施。5.4 功能要求5.4.1 数据采集a）应能采集铁塔侧各环境参数、状态信号等信息；b）应能采集设备电源电压等表征电源性能的参量；C）对于无线通信方式，应能采集设备无线传感器所在位置的通信信号；d）应能采集设备各组成单元的运行状态；e）设备应同时具备自动采集方式与受控采集方式；f）根据采集参量的变化特征可设定采集间隔。5.4.2 对时a）应具备网络对时功能，应能够接收主站系统的对时命令，对时误差应不超过20s,走时误差应优于土0.5s24h；b）应具有断电保护功能，时钟24h内正常走时。5.4.3 数据处理宜具备数据合理性检查分析功能，能对数据进行预处理，自动识别并剔除无效数据。5.4.4 数据存储设备应具备数据存储功能，非视频类数据应循环存储至少90天。5.4.5 远程更新、配置和调试a）应具备远程查询参数、设置参数、数据召唤、远程复位、远程对时等功能；b）应具备密码认证和远程程序升级的功能，程序升级应具备向下兼容性，且更新机制与方式可靠;O应具备自检、自诊断和自恢复功能，并可把自检信息传输到主站系统；d）宜能通过短距离无线调试工作模式，在现场对设备各数据传感器进行实时控制和调试；e）应具备休眠功能，并支持休眠状态下唤醒;f）应具备收发短信的功能。5.4.6 电源管理a）应具备自动浮充电能、过压保护、欠压保护、过流保护和温度补偿等功能；b）宜具备电量与负载分级管理功能，可根据当前电量、功耗等，按重要性分级调整设备工作模式;O应具备监测电源性能的功能，并向主站系统上传相关信息。5. 5通信方式及规约a）设备与主站系统之间通信方式可选用网络通信、光纤通信。b）设备与主站系统之间应用层数据传输规约应满足用户系统要求。5.4测有效性设备的测量范围和准确度等技术指标应满足国家或行业相应标准要求，具体的技术指标应在
