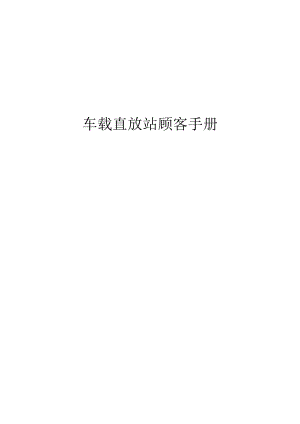

车载移动通信基站使用指南.docx

车载直放站顾客手册目录1 .总则11.1. 使用FJ缩略语11.2. 健康安全警示21.3. 企业简介32 .阐明42. 1.目的43. 2.43.外观阐明53.1. 综述54. 2.机箱前面板55. 安装65.1. 机械安装一机箱安装提议64. 2.电气安装84.1. 1.综述84.2. 2.2.接地94.3. 3.电源连接94.4. 4.天线电缆连接94.5. 5.侬接105. 调试115. 1.综述115.2. 当地维护终端（LMT）116 .故障排除127 .维护138 .附录148.1.迷力弱表148.2.系统规格158.2.1.甩气规格168.2.2.机械规格168.2.3.环境与安全规格17图表图3T：前面板布局示例5图4T：电源连接器9图4-2：戊加，引脚排列10图8T：多频带配置框图14图单个直放站的基本配置框图141.总则1.1.使用的缩略语ALC自动电平控制AMPS美国移动系统或高级移动系统APAC自动功率调整电路BCCH广播控制信道BITE内置测试设备BTS收发器基站CDMA码分多址CEPT欧洲邮电管理局CF中心频率CFO中心频率偏移DL下行链路EDGEGSv演进增强型数据速率ESD价电放电ETCS增强TACSETS欧洲电信原则ETSI欧洲电信原则协会FSK频移键控GSM全球移动通信系统1-Bus内部集成电路总线（飞利浦）IDNo标识代码IF中频LMT当地维护终端MS移动台OMC操作维护中心PCMCIA个人电脑调制解调器通信国际协会PCS个人通信系统PSTN公共互换网Rev版本RF射频RLP无线链路协议RSSI接受信号强度指示RTC实时时钟RX接受器SCL串行时钟SDA串行数据TACS全接入通信系统TCH业务信道TDMA时分多址TX发射器UE顾客设备UL上行跳路IMrS通用移动通信系统UPS不间断电源VSWR电压驻波比1 .仅容许合格人员处理本设备并且必须熟悉本文献所有安全阐明、安装、操作与维护程序。2 .请阅读并且遵守有关设备所附带一切警示标志。请保持警示标志清晰易读，同时应当更换任何遗失或受损标志。3 .请遵守有关高压装置作业的一切通用及地区性安装与安全法规以及有关工具及个人防护设备对的使用的法规。4 .请备妥操作阐明书并且提供应所有顾客。5 .网络提供商负责实时防止措施，以防备与设备所连接天线产生的辐射有关的健康危险。6 .（集成和/外部）直放站天线的安装必须符合地区和全国射频辐射兼容性规定。7 .保证仅容许合格人员接触设备。8 .仅容许对应频段牌照持有人操作本设备。9 .仅容许把本设备用于制造商所指定用途。切勿实行制造商不容许的任何修改或者安装并非由制造商销售或提议的任何备件。否则有也许导致火灾、电击或其他危险。10 .直放站由于散热有也许到达极高0¾温度切勿在易燃品之上或附近操作本设备。11 .打开设备之前请切断电源。12 .牢记遵守ESD防止措施！开始维护作业之前请使用接地系统连接ESD防护措施。13 .本设备符合EN60950号欧洲原则。14 .保证直放站的设置符合预期用途（另见制造商提供的产品阐明）以及法规规定。15 .尽管直放站己采用内部过压保护，不过强烈提议把直放站天线连接器附近的天线电缆接地，以防止大气放电。1.3简介是一家专业从事通信与自动控制、导航与跟踪、远程监控、音视频信号传播与显示、IT网络等技术开发与系统集成的高新技术企业。专注于欣欣向荣的中国铁路产业配套产品及应用技术处理方案的研发和运行，为了一直保持一流的产品质量，企业在各个制造阶段均实行全面的质量控制。成品只有通过彻底的最终验收测试才容许出厂，同步随附意在保证最佳运行的测试证书。若需技术协助，请按照如下地址直接联络青岛中嘉交通技术有限企业:2.阐明1. 1.目的蜂窝系统在一种信号覆盖区的基站和移动之间双向发射信号。假如由于应用地形条件或者距离发射器过远等原因导致覆盖区信号发射微弱，则可以采用直放站扩大发射范围。在下行链路，直放站接受既有小区施主天线发射的信号，放大之后重新发射到所需要的盲点。在上行方向，直放站接受来自其所在覆盖区的移动台B¾信号，然后把信号重新发射到对应基站。2. 2.型车载直放站型车载直放站是一种频带选择放大器。直放站双向放大在GSM900和GSMI800移动系统中运行的移动台与基站之间传播的信号。它可以提供具有高度选择性的放大。型车载直放站可以借助PC及GSM-SMS软件在进行手动设置和远程监控直放3.外观阐明3.1. 综述系列是一种采用19英寸机箱的直放站，可以轻松安装到机架。可以当地调整增益控制、滤波带宽(BW)以及其他参数，如：运用个人电脑和GSM-SMS软件。3. 2.机箱前面板下图阐明配置已预先安装随时可用电缆的设备的布局图3T：勿7吸前面板布局示例1 进风口位于前面，出风口位于背面。2 1.ED指示运行灯。OPeratiOn指示灯常亮表达设备运行正常，AIann灯亮表达设备检测到有故障出现。3 BTS连接器：N型母连接器，连接到BTS天线。4 报警接口5 COMl是与LMT连接的RS232接口。6 移动台连接器：N型母连接器，连接到移动台天线。7 M5接地螺栓。8 保险丝9 电源连接器。10 电源开关。4.安装4.1. 机械安装一机箱安装提议请阅读第L2节“健康安全警示”所述健康安全警示。1 .切勿采用不符合供应商的环境与安全规格所述规格的方式或者在不符合上述规格的地方安装有关设备。2 .提议仅使用制造商提供的安装设备。假如使用其他安装设备，切勿超过有关直放站固定用途的有关规格。3 .有关设备重量较大。请保证使用合适0¾安装平面。请保证使用充足人力装卸有关系统。4 .直放站由于散热也许到达很高的温度。请保证充足的通风气流，以保持外部气温不超过55°C参见第8.2.3节“环境与安全规格”。5 .原则配置的约重10公斤。6 .连接和安装电缆（射频电缆、光缆、电源电缆等）时切勿使水通过电缆渗透。设计采用19”机架安装。请使用支撑滑轨等设备保证机架的静态和动态强度符合现场环境条件，以防止也许损坏直放站B任何振动、摆动或移动。）注：可根据规定提供其他配置。4.2.1.综述请阅读第1.2节“健康安全警示”所述健康安全警示。1 .本设备内含危险电压。违反本手册有关阐明也许会导致伤亡、严重人身伤害或财产损失。2 .连接电源之前必须使设备接地。机柜上提供一种接地螺栓，用于连接接地结合电缆。3 .尽管直放站已采用内部过压保护，不过强烈提议把直放站天线连接器附近的天线电缆接地，以防止大气放电。在闪电强烈的地区强烈提议实行附加闪电保护。4 .直放站电源0¾硬接线安装需要在电源电路中采用便于操作的断路设备。5 .请保证在电源和直放站之间连接合适的断路器和过流限制装置。6 .电源应当连接到直放站附近的电源插座。7 .直放站可以采用IT电源供电（最高额定线间电压切勿超过400VAC）。8 .错误接线会损坏电气和电子器件。9 .为了防止电化学过程导致的连接器腐蚀，电缆连接器材料不得产生超过O.6VB位差（参见电化学接触序列）。10 .用手拧紧N型天线连接器即可。采用任何工具（如：钳子）均有也许损坏连接器，从而导致直放站故障。11 .对于常常产生峰值的非稳定电网，提议使用限压装置。12 .设备符合EN61000-4-5（精密保护）所规定的电涌规定，不过提议根据详细应用安装附加介质（通过当地电源连接）和/或粗略保护（外部电涌保护），以防止过流导致损坏。13 .连接任何电缆之前均应当查看前面板所附标识。4.2.2.接地必须进行接地。请把接地结合电缆连接到位于直放站外部前面板的接地螺栓。切勿使用接地螺栓连接外部设备。4.2.3.电源连接把电源连接到直放站之前必须使直放站接地。直放站配置有合适的电源线。随配件包提供弯曲连接器和直连接器。本章如下阐明同步合用于这两种连接器。A电源线直径必须在810毫米之间。请保证连接对的电压。Flangeconnector4-00V/16A电源连接器G1054Z14.2.4.天线电缆连接直放站采用母天线连接器（N型），其位于机箱前面板。提供OUT到BTS天线电缆和OUT到移动台天线电缆。提议参照连接器制造商的有关文献安装电缆连接器。天线电缆的弯曲半径不得超过指定规格。选择电缆和天线时应当注意儿种方面。首先，损耗较高的电缆价格较低，不过，另首先会有损性能。提议采用可以提供良好前后比、方向性较高的天线作为BTS的施主天线，由于其可以提高隔离度。用手拧紧N型连接器即可。使用工具（如：钳子）有也许损坏连接器，进而A导致直放站故障。4.2.5.COM1：LMT连接COMII图4-2引脚排列COM1：RS232部分派置引脚阐明引脚阐明1号未连接(n.c.)5号GND2号Rx(RS232)6号n.c.3号Tx(RS232)7号n.c.4号n.c.8号n.c.9号n.c.4 .2.6.汇总告警SUmm翘ryAtalmn) Alarm红色告警LED用于指示直放站的汇总告警，绿色运行LED用于指示直放站的运行。汇总告警继电器管脚阐明1GSM900共用2GSM900告警状态下关闭3GSM1800共用4GSM1800告警状态下关闭表4-3：汇总告警引脚阐明5 .调试5.1. 综述请阅读第L2节'健康安全警示'所述健康安全警示。!在未接天线状况下切勿运行直放站！可以通过连接天线、假负载或者测量仪表的50欧端接连接实现端接。!为了保证安全,仅容许合格人员实行需要在打开状况下使设备通电的电气安装、后续安装、调试和维修作业。!直放站打开后，应当采用合适防止措施防止活动部件导致伤害。!在启动直放站系统之前必须测量天线的隔离度。衰减设为O时直放站系统的增益最高。现场最高容许增益比天线隔离度值低15dB。!为了在现场检查直放站系统0¾功能，最佳运用50。终端运行直放站系统。这样使运行商可以设置必要的增益和测试设置的值，而无需进行实际发射。完毕设置过程无需打开直放站。必须按照如下安装环节调试直放站。1 .对布线进行表观检查。2 .按照第4.2.4节'天线电缆连接'的阐明连接机箱的N型连接器。3 .连接告警电缆，告警电缆采用0.75而低卤阻燃电缆。4 .把直放站连接到电源，初次启动直放站。保证电源开关位于ON（开）位置。绿色LED应当点亮。在启动直放站之后，直放站前面板的绿色LED点亮。5 .2.当地维护终端（LMT）可以通过LMT进行当地监控。有关当地维护终端（LMT）的阐明，参见单独软件手册6 .故障排除在发生故障时，一直提议检查天线系统的状态以及包括连接器在内的整体布线持续性。排除故障时牢记通
