车内用直流电源适配器技术规范_SJT11831-2022.docx

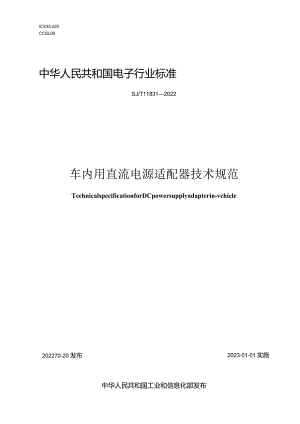

ICS35.020CCSL09中华人民共和国电子行业标准SJ/T118312022车内用直流电源适配器技术规范TechnicalspecificationforDCpowersupplyadapterin-vehicle202270-20 发布2023-01-01实施中华人民共和国工业和信息化部发布III试验条件U环境参数L 2模拟负载L 3正常工作条件机械特性.U插拔力 .2插拔； 电气特66666234577777777安全1234567过鹏盛过电潮保“短路保 阻燃.8环境适应性8.1 自由跌落.8.2 振动试验.222222333355666666778888前言1范围12规范性引用文件1术语和定义参考文献,¾£a-刖S本文件按照GB/T1.l-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国音频、视频及多媒体系统与设备标准化技术委员会(SACrC242)归口0本文件起草单位：中国电子技术标准化研究院、威海摩乐吉电子科技有限公司、宁波公牛数码科技次件有限公司、华为技术有限公司、深圳市倍邛艮公司、深圳市绿联科技有限公司、不认证中心深圳分中心、荣耀终端有限公司、OPPO广东移动通信有限公2北京纽曼腾K何鹏林、陈时水、周晨、王、陈龙扣、郭修根、邢海丁、白中涛、思科技有限公司、深圳市首广东品胜电子股份有限有限公司、深圳电本文件主要国东、张章、：杨小平、姚彳掩z->vi.X.Sv,.v.s,.,v.,VMllMj一,一,，一、1QkJWgSMF7"年丰、张辉、蔡军、贾潇、郭子绮、王雅斌、车内用直流电源适配器技术规范1范围本文件规定了车内用直流电源适配器的机械特性、电气特性、安全特性、环境适应性等技术要求和检测方法。本文件适用于由汽车点烟 他类型的车内用直流电电源的车内用直流电源适配器。对于其本：试验方法的冲击（主要用.7-2018l技术，分:林语和定乂适用十本乂件O注日期的引用文件, 修改单）适用于本3200,2022 音而构成本文件必in-vehicle DC power supply adapter”，以下筒称“适用器”2规范性引用文下列文彳 仅该日期对总 文件。GB于设备邛电GBGBI4晒J引用文件，其3术语GB/T12900.3.1 车内用 在车辆内4 注：车内用直3.2的，由仪点烟器接口供电的输出为直流的电源疵额定输入电压rated由制造商标定的输入电压值注：用又表示，单位为伏特（V） , 股为12 V和/或24 V直流.3.3额定输入电流ratedinputcurrent由制造商标定的输入电流值或电流范围。注1：用R表示，单位为安培（八）或者毫安（mA）,注2：输入电流为在额定输入电压条件下的最大持续消耗电流.3.4额定输出电压ratedoutputvoltage由制造商标定的输出电压值或电压范围。注：用3表示，单位为伏特（V）3.5额定输出电流ratedoutputcurrent由制造商标定的各端口输出电流值或电流范困。注1：用Lu.表示，单位为安培（八）或毫安（mA）.注2：输出电流为在额定输出电压条件下的鼓大持续输出电流。3.6纹波电压ripplevoltage直流电压中的交流电压分量。来源：GB/T2900.332004,551-17-274试验条件4.1 环境参数除非另有规定，试验均应在下述环境条件下进行：温度：15oC-35oC;相对湿度：75%以下；大气压力：86kPa-106kPa.4.2模拟负载对适配器测试时，模拟负载应为纯阻性负载，电阻值R按照公式（1）方法计算。R=U/I（1）式中：R模拟负载额定电阻值；U适配器额定输出电压；I适配器额定输出电流。本文件所有带负载的测试，都应在适配器输出端接口处加一段在IA电流条件下压降不大于50mV的测试线缆进行；若线缆随适配器一起包装或与适配器为一体，则试验使用该线缆。4.3正常工作条件正常工作条件指在适配器额定输入条件下，输出额定电压和额定电流。在确定试验的最不利工作条件下，考虑下列可变因素：多个额定输出电压及范围上、下限；多个额定输出电流及范围上、下限。5机械特性5.1插拔力5. 1.1要求将适配器插头完全插入/拔出点烟器插座所需的力应在8N35N内。5.1.2试验方法插入力：在适配器末端施加插入力，用测力计测量，将连接插头以不超过12.5mm/s的速率沿适配器插入方向插入点烟器插座，直至适配器可靠连接，每测量一次将插头旋转120±10°,同一角度/位置测量三次，将每次测试中出现的最大值作算术平均作为插入力测试结果。拔出力：适配器与点烟器插座完全连接后，对适配器施加拉力，用测力计测量，将连接插头以不超过12.5mm/s的速率从点烟器插座拔出，直至适配器与点烟器插座分离，每测量一次将插头旋转120°±10°,同一角度/位置测量三次，将每次测试中出现的最大值作算术平均作为拔出力测试结果。测试的母座工装（点烟器母座）由制造商提供。5.2插拔寿命5.2.1 要求试验后适配器的插入力和拔出力应满足5.L1的要求。5.2.2 试验方法使适配器处于正常工作位置，将适配器完全插入点烟器插座保持时间不小于6s,然后将适配器从插座上完全拔出，保持时间不小于4s,一次插入和拔出为一次完整的循环。对适配器进行2OOO次的插拔寿命试验。6电气特性6. 1标识应在适配器外表面标识以下内容： 额定输入电压值或输入电压范围、输出电压值：单位为伏特（V）；额定输出电流值：单位为亳安（mA）或安培（八）； 电源性质或电源性质符号：直流、DC或=; 制造商名称或商标；制造商规定的型号标志； 多输出端口，需标识同档输出电压的总电流值，并且在产品上标识每个输出端口的额定输出电压及电流。6.2电压电流6.2.1输入电压范围在规定的试验输入电压下，适配器应能够输出满足要求的输出电压和电流，见表1。额定输入电压（Sn）V试验输入电压V输出电压V输出电流A1210.5,12,15输出电压满足6.2.2要求输出电流满足6.2.3要求2421,24,3012/2410.5,12,15或21,24,301224105,12,24,30表1输入电压限值输入12V以上才能输出12V,则不必考核注：如果制造商有特殊说明，则;嗝免。例如,10.5V.矗谪腿压测试点为适配器接口处。对适配器进行加载不适配流达到稔加能:数，¾1电电源并盅丽,流，待输入电6.2.2输适配器的事 流到额定电流,额定电压的±5%之间。将模拟负载4被测质醯量适配需M雒!出电压值，以此检验是否合格。调节负载使输出电2ND4 疹6.2.3输出电流6. 2. 3.1 要求输出电流应同时满足以下要求尬冽父验来椅哈晶H监:适配器额定输出电流由制造商声明，且输出额定电流时的输出电压应符合6.2.2的规定；在正常工作情况下，测得的单口或多口最大输出电流不应超过额定输出电压对应的额定输出电流的1.5倍。6.2.3.2试验方法将模拟负载与被测适配器连接，按以下步骤进行：调节负载使输出电流到额定输出电流，测量适配器输出端口的输出电压值;调节负载使输出电流到最大值，测量适配器输出端口的输出电流值。6.3纹波电压6.3.1要求输出纹波电压应符合表2的规定。表2纹波电压限值输入电压V模拟负载测试条件输出电压（l）V纹波电压限值mV12和/或24空载和满栽91509<<200.454%(-9)+0.15XlOOO',修约保留整数4立，单位为mV.6.3.2试验方法将模拟负载与被测电源适配器连接，并用0.1F陶瓷电容和10F电解电容与负载并联，模拟负我设为电阻模式，调节负载使输出电流为空载、满载（最大输出电流）两种情况时的额定输出电流值,用示波器测量电源适配器的输出电压纹波，并记录最大峰峰值。示波器限制带宽为20MHz,采样率不小于10ks6.4转换效率6.4.1要求在额定输入电压条件下，适配器转换效率应不小于制造商说明书或包装上的声明值，如制造商未声明则应不小于85%o6. 4.2试验方法按图2连接测试电路。在样品工作条件卜,按6.2设置输入电压，调整模拟负载，使输出电流为额定输出电流的100%,计算样品的效率，多路输出按总功率。效率的计算如公式（2）所示。式中：U0负载电压,Io 负载电流, Ul 输入电压, Ii 输入电流,单位为伏特（V）； 单位为安培（A）； 单位为伏特（V）； 单位为安培（A）。图2转换效率试验示意图6.5待机功耗6.5.1要求待机功耗应不大于制造商说明书或包装上的声明值，如制造商未声明则应不大于0.5W.6. 5.2试验方法在12V和/或24V条件下，输出为空载，测量输入电流和输入电压，试验方法参考6.4.2。待机功耗为输入电流和输入电压的乘积。7安全特性7.1基本要求7.2应力消除然后材料释放内应格。来检验透7.3过7. 3.1压时!适配:7.3.2 试调节负载至最大输出如在适配器能工7.4表面接触温度7. 4. 1要求适配器外壳表面的温度应满足表3的要求，通过测量外壳的稳态温度来检验是否合格。，21心；勿卧E不烘箱内，保3岗下述安全要求应适配器应 对于安 将完! 力出现的他通过才料制成的外,K 8.2规定£ 1»标称值为、大于12 V的输入电压但不超过40 V。9温度平衡但不低于1 h。表3适配器外壳表面最高温度限值可触及的部分最高温度（KmX）金属玻璃，釉瓷和搪登塑料和橡胶木材短时间要抓握的或偶尔接触的外部表面，即完整插入后外露的外壳部分（10s<t<lmin）51566060非常短时间的偶然接触的外部表面，即完整插入后未外露的外壳部分（1s<t<10s）6071771077.4.2试验方法7. 4.2.1温度测量条件试验测量的布置应重现设备最不利的安装条件。如果对试验的符合性规定了最高温度（
