西坪模板的基础开挖和砖胎膜施工方案.docx

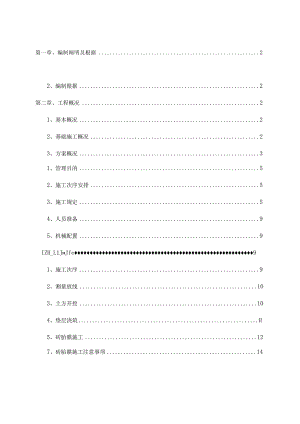

第一章、编制阐明及根据22、编制根据2第二章、工程概况21、基本概况22、基础施工概况23、方案概况31、管理目的52、施工次序安排53、施工规定54、人员准备95、机械配置9IZH_L1JJfe91、施工次序92、测量放线103、土方开挖104、垫层浇筑H5、砖胎膜施工127、砖胎膜施工注意事项148、砖胎模侧土体回填159、扫16第五章施工质量保证体系161、基本规定162、施工保证措施173、质量保证体系17第六章安全保证措施182、安全管理制度193、安全技术措施204、职工安全生产管理措施20遵义县西坪镇易地扶贫搬迁建设项目基础开挖及砖胎膜施工方案第一章、编制阐明及根据1、编制阐明本方案编制的目的是为遵义县西坪镇易地扶贫搬迁项目工程地下基础构造土方开挖及砖胎膜施工提供完整0大纲性文献，用以指导基础工程施工0管理，保证基础分项施工优质、高效、安全、文明地完毕本阶段0施工任务。2、编制根据1、建筑施工手册2、建筑现场临时用电安全技术规范(JGJ46-2023)3、建筑施工安全检查原则(JGJ59-2023)4、砌体构造工程施工质量验收规范(GB50203-2023)5、建筑地基基础工程施工质量验收规范(GB50202-2023)；6、建筑施工手册(第四版)7、遵义县西坪镇易地扶贫搬迁项目施工组织设计；8、遵义县西坪镇易地扶贫搬迁项目组团施工图纸、有关国标图集。第二章、工程概况1、基本概况序号内容阐明与规定1工程名称遵义县西坪镇易地扶贫搬迁建设项目2工程类别住宅及有关配套建筑3工程地点遵义县西坪镇居委六组4建设单位遵义县西坪镇人民政府5设计单位遵义祺巍建筑设计有限企业6地勘单位贵州省地矿局第二工程勘察院7监理单位遵义三新监理有限责任企业8施工单位遵义市丰正建筑工程有限企业2、工程设计概况本工程重要包括1#地块和2#地块、广场及凤凰大道。其中2#地块重要有1#、2#、3#、4#、5#号楼，其中1#2#楼建筑占地面积：996.5平方米，建筑面积5633.6平方米、建筑层数：2+5F层，建筑高度：19.9m；、35#楼建筑面积：6613.5平方米，建筑占地面积：1338平方米、建筑层数：1+5F层，建筑高度：19.9m°1#地块重要包括7#、8#、9#、10#、11#号楼房屋建筑。整体连接在一起，用地面积为1239.5平方米，总建筑面积为6731平方米；建筑高度为20.5米。；±0相称于绝对标高值以总图为准，详见总图。地基基础设计等级为丙级，采用人工挖孔桩基，抗震设防烈度为不不小于六级。2、基础施工概况根据施工图纸，遵义县西坪镇易地扶贫搬迁建设工程基础构造重要为桩基础，重要为人工挖孔桩、及人工挖孔墩。现我项目部己2#地块(1#2#楼)基本场平至基础面标i(850.1m),3#5#楼基本场平至基础面标高(856.8m),现需进行基础施工，重要分为地梁开挖及基础砖胎膜施工，特编制此方案进行阐明。3、方案概况根据现场及图纸规定，需先对独基进行开挖施工，待开挖完毕后再进行基础砖胎膜施工。根据构造图纸，本工程独立基础存在如下几种类型，独立施工参数如下表：2#地块1#5#楼地梁编号及及人工挖孔墩地梁编号AXB砖胎膜厚度(mm)DL1250X450240DL2250X600240DTL700X1000240孔桩孔墩按设计蓝图孔径大小进行施工2401#地块7#11#楼地梁编号及及人工挖孔墩地梁编号AXB砖胎膜厚度Gnm）DL300X500240DLl300X400240DTLl(8)550X900240DTL2(10)700X1300240DTL3(12)550X600240DTL5(2)550X600240DTL4(2)550X60240DTL3(4)700X1300240DTL2(3)550X700240DTLl(2)550X700240孔桩孔墩按设计蓝图孔径大小进行施工240因本工程工期较为紧张，施工期间又为多雨天气，现场淤泥较多，为保证现场施工进度和质量规定，我司决定基础模板（地梁、孔桩孔墩）采用砖胎膜施工。现决定按2#地块（1#楼、2#楼先开挖，1#楼、2#楼完毕后在开挖3#楼、4楼、5#楼），1#地块（10#楼、11#楼先开挖，10#楼、11#楼完毕后在开挖7#楼、8楼、9#楼）进行分块开挖，开挖完毕后进行100厚C15混凝土垫层施工，接着在进行砖胎膜砌筑施工。土方开挖原则上采用原槽开挖，但也需根据土质状况考虑放坡，若土质为强风化放坡系数为1：0.3,若土质为回填土，放坡系数为1：1。基础侧面需采用砖胎膜砌筑（MUlo水泥标砖,M5水泥砂浆），1：2水泥砂浆抹面。第三章、施工布署1、管理目的工程名称项目管理目标遵义县西坪镇易地扶贫搬迁项目质量保证土方开挖工程一次验收合格率100%安全生产杜绝重大安全事故发生，轻伤发生率保证在5%。如下文明施工争创“遵义县安全文明施工工地”环境管理保证多种污染到达排放原则规定2、施工次序安排根据工程先后施工的状况，在做好四面防护工作后(部分边坡需根据设计图纸，先施工挡土墙)，在组织土方单位进行土石方工程0施工，施工总体次序为1#楼至11#楼分栋开挖，开挖完毕后穿插垫层及砖胎膜施工。3、施工规定3.1、 土方开挖原则上采用原槽开挖，但也需根据土质状况考虑放坡，若土质为强风化放坡系数为L0.3,若土质为回填土，放坡系数为1：1。3.2、 开挖至基底设计标高后，符合规定后再由人工继续开挖、并修整，然后立即浇筑100厚C15垫层，务必使岩(±)面暴露时间最短。3.3、 基础开挖均采用机械开挖人工辅助。柱筋梁,断面及位置 魅础布置图> gW12200B850.9002QQ11悯化碳瓢12Q200W15M40S LO 14Q2000 55 O O10301 1840.050孔桩钢筋大样注:当撷赢菰丽丽购霸片.3.4、 支护壁模板、绑扎附壁钢筋、浇筑护壁混凝土（1）安放护壁模板必须用桩心点校正模板位置。第一节桩孔开挖Inb完毕后进行护壁钢筋混凝土施工。模板采用钢模板，有足够的刚度。模板用木方加固支撑，其中轴线与桩中心在同条垂直线上，偏差不不小于20mm。部分墩端须作扩大头处理,扩大头尺寸详大样及墩表,扩大部分一般不设护壁，如遇土质有特殊状况时应另行处理。护壁混凝土采用C25混凝土。（2）每挖完一节段后，应立即放置模板，浇注护壁混凝土，采用人工浇注、人工振捣，保证混凝土强度及其厚度，护壁混凝土根据气候条件，混凝土强度不不不小于1.2MPa、浇筑24h后方可拆模。上下节护壁的搭接长度不得不不小于100mnb每节碎护壁均应在当日持续施工完毕。同一水平面上的井圈直径欧J极差不得不小于50mm。（3）首节护壁浇筑后，于孔口安装半圆形防护罩，安设垂直提高架、起重卷扬机、活底吊土桶及排水、通风、照明等设施，孔深开挖超过5m时，孔内需要照明和通风，保证孔内看得见，不缺氧。并检查其安全性能。在使用过程中，施工现场所有设备、设施、安全装置、工具、配件以及个人劳保用品等必须常常进行检查，保证完好和使用安全。（4）如遇有局部或厚度不不小于L5m的流动性淤泥和也许出现涌水时，护壁宜按下列措施处理：每节护壁的高度可减少到300-500mm,并随挖随支模板随浇注；采用钢护筒或有效的降水措施。3.5、 成孔验收孔深验收应分两次验收，即开挖到设计标高后会同地勘、监理、甲方及设计验收孔底持力层状况，如满足持力层嵌岩规定方可验收全孔深度，并办理验罢手续；如未达持力层嵌岩规定，需继续下挖至持力层，然后再会同地勘、监理、甲方及设计验收，并办理验罢手续。终孔时，应清除护壁污泥、孔底日勺残渣、浮土、杂物盒积水，当孔底岩层为倾斜产状时，应凿成水平或台阶状，并告知监理、设计等部门对孔底形状、尺寸、土质、岩性、入岩深度等进行检查。成孔后，要立即浇筑碎，不得留置过长。3.6、 钢筋笼制作与安放（1）钢筋笼长度应按设计长度（或设计变更长度）确定，一般笼身长度容许误差为+10OnInb主筋间距容许误差±10mm,钢筋笼直径容许误差±10mm。（2）因部分墩长较长，纵向钢筋在墩内通长设置，纵向钢筋的接驳应优先采用焊接，d<25的钢筋容许采用搭接，搭接长度为35d,接口必须按规范规定错开。水平钢筋（横向加劲箍及螺旋钢箍）详墩表，纵向钢筋与加劲箍应焊牢。螺旋钢箍可用同材料同间距B¾焊接封闭箍替代，焊接封闭箍焊接长度不不不小于12d0加强箍采用焊接，并与纵筋焊牢。钢筋笼外侧需设混凝土垫块，或采用其他有效措施，以保证钢筋保护层的厚度。（3）钢筋笼采用人工下笼，施工难度较大时，可采用孔口绑扎的措施，边绑扎边向下放钢筋笼。搬运和吊装钢筋笼时，应防止变形，安装要对准孔位，防止碰撞孔壁，就位后应立即固定。在吊装和搬运过程中，应防止变形，安放要对准空位，防止碰撞孔壁，就位后应立即固定。3.7、 在回填土过程中，严禁将素填土及塘泥作为底板的持力层，底板如下的素填土应所有清除，并用不透水粘土分层扎实回填，夯填厚度为05m0基坑开挖完毕后，对土层做合适处理并清除浮土后应立即浇注基础垫层，严禁长期暴露坑底持力层。3.8、 组织好排水降水及防雨工作，防止发生边坡塌陷、基坑积水浸泡以及因抽水引起地下水位下降而导致基坑沉降，直到基坑回填完为止。3.9、 砖胎膜砌筑完毕之后，将砖胎膜与膜后的空隙进行分层回填，每次分层厚度不超过300mm,对放坡开挖B¾独立基础，边坡应采用50%碎石+20%中砂+30%粗砂回填密实。如下图所示:4、人员准备由于本工程工期紧张，为了使施工可以顺利B进行，一、二两个施工队分别配置50工人，分两班倒作业施工,每班保证25人的劳动力数量。此外我项目部亦配置如下有关管理人员：现场总负责人1名；工长2名；技术员1名；机运队现场管理人员1名，合计5名管理人员。管理人员在挖土施工期间，必须坚持在现场，不得私自离岗，及时处理施工现场中出现B多种问题，以保证挖土施工0顺利进行。5、机械配置为满足现场施工条件,需配置共4台挖机,2台1.In?挖斗小挖机重要用于独基的挖掘，2台2m3挖斗大挖机用于倒运、装载场地内的土方。第四章、施工措施本次土方开挖重要为地梁、孔桩桩帽开挖，开挖方式均采地梁。桩帽同步进行施工。1、施工次序测量放线、定标高f机械土方开挖至基础设计标高一地基验槽f人工清土、平整f浇碎垫层一放砖胎膜线一试摆砖样f砌砖模f砖模抹灰f砖模加固一基础侧回填一场地平整一基础垫层一钢筋绑扎一墙柱插筋一混凝土浇筑。2、测量放线首先建立主控制点，根据政府提供建筑物控制点用全站仪将其引至现场重要监测位置，然后进行土方工程的测量放线，放出基础挖土白灰线和水准标志，作为挖土的控制根据。在土方开挖前，将派测量工程师对本工程重要控制线进行复核，确认所有精确无误之后将再进行后续施工。场地平整完毕后，根据
