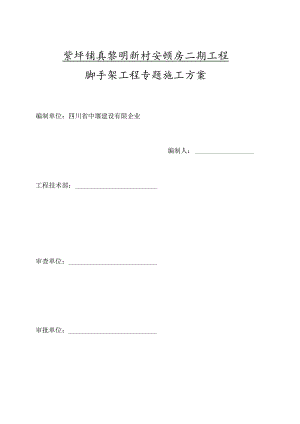

紫坪铺真黎明新村安顿房二期工程脚手架工程专题施工方案编制单位：四川省中堰建设有限企业编制人：工程技术部：审查单位：审批单位：审批:二OO九年四月二日目录工程概况错误!未定义书签。二. 编制根据错误!未定义书签。三. 质量验收原则错误!未定义书签。四. 材料规定错误!未定义书签。五. 脚手架施工方案错误!未定乂书签。1 .立杆错误!未定义书签。2 .水平杆错误!未定义书签。3 .脚手板错误!未定义书签。4 .连墙件错误!未定义书签。5 刀.错误!未定乂书签o6 .脚手架基础错误!未定义书签。7 .脚手架搭设错误!未定义书签。8 .脚手架的使用错误!未定义书签。9 .脚手架的拆除错误!未定义书签。10 .防雷接地错误!未定义书签。11 .文明工地规定错误!未定义书签。12 .脚手架安全技术措施：错误!未定义书签。六. 脚手计算书错误!未定义书签。-工程概况本工程为紫坪铺真黎明新村安顿房二期工程，工程位于：都江堰市紫坪铺真黎明新村六组，该工程拟建建筑为12幢2-3层住宅楼，局部一层（编号1#、2#、3#、12#、13#、14#、15#、18#、19#、20#、21#、22#）合计12栋单体。本工程脚手架搭设采用48钢管落地脚手架，立杆间距1500,步高1800,底部脚手架采用双拼立杆，详细高度见前表，连墙件采用2步2跨设置，脚手架底部纵、横向设统长扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不不小于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高下差不应不小于1m。脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步，剪刀撑、横向斜撑搭设应符合建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2023）规定。对于28#楼落地脚手架支撑于地下室顶板上（地下室顶板厚度为180）,根据以上状况考虑在位于脚手架区域对地下室进行加固，运用原有地下室排架形式作为基础加固措施，该区域内排架在搭设时，立杆双拼双向间距均为700,待地下室排架拆除后，在脚手架支撑区域重新搭设排架作为地下室加固措施（详细见后附图），基础加固区域内排架待上部脚手拆除完毕后方能拆除。二.编制根据1、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2023、J84-2023»o2、建筑施工安全检查原则JGJ59-99。三.质量验收原则1、 钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深日勺划道。2、 钢管必须涂有防锈漆。3、 旧扣件使用前进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。4、 新、旧扣件均应进行防锈处理。5、 在基础竣工后和脚手架搭设前、作业层上施加荷载前、每搭设完1013m度后。6、 定期检查地基与否积水，底座与否松动，立杆与否悬空、扣件螺栓与否松动、安全防护措施与否符合规定。四.材料规定1、脚手架钢管应采用现行国标直缝电焊钢管（GB/T13793）或低压流体输送用焊接钢管（GB"3092）中规定的3号一般钢管，其质量应符合现行国标碳素构造钢（GB/T700）中Q235-A级钢的规定。2、扣件式钢管脚手架应采用可锻铸铁制作的扣件，其材质应符合现行国标钢管脚手架扣件（GB15831）日勺规定：采用其他材料制作的扣件，应经试验证明其质量符合该原则的规定后方可使用。五.脚手架施工方案1、1、2、3#楼采用落地双立杆脚手架,搭设高度为8.2米，共5步。2、12、13、14、15#楼采用单立杆脚手架，搭设高度为7.8米，共5步。3、18、19、20、21、22#楼所有采用5米双立杆脚手，5米以上采用单立杆脚手，搭设高度为8.4米，共5步。4、该工程无电梯井。5、裙房（局部一层）采用落地单立杆脚手架。6、脚手采用48X3.2扣件管，脚手连接采用十字扣件，对接扣件和万向扣件。1 .立杆脚手架立杆步距1.8米，立杆纵距1.5米，立杆横距1.05米。脚手架必须在离底座不不小于20Omm处，设置纵横向扫地杆。扫地杆采用直角扣件与立杆相连，纵向扫地杆设在横向扫地杆上方。立杆采用直角扣件、非标扣件管与连墙件固定，立杆除顶层顶部可采用搭结外，其他接头必须采用对接扣件接头连接。立杆接头应交错布置，两根相邻立杆接头不设在同一步内，同步内隔一立杆接头时在高度方向错开的距离不不不小于500mm,并且各接头中心至主节点的距离不适宜不小于600mmo立杆搭接长度不不不小于1m,并采用并采用对接扣件接长，扣件端部与杆端距离不少于100mm。2 .水平杆水平杆起步为1.6米，向上均为1.8米，纵向水平杆设置在立杆内侧，一般采用对接接头连接。对接接头应交错布置，纵向水平杆一般不设置同步、同跨内；不一样步同跨的两个相邻接头在水平方向错开距离距离不不不小于500mm,并且各接头中心至主节点的距离不适宜不小于600mm。如采用搭接，搭接长度不不不小于1m,并采用等间距三个万向扣件固定，扣件端部与杆端距离不少于100mm。外侧横行水平杆应作为纵向水平杆的支座，用直角扣件固定在立杆上，内侧纵向水平杆固定在横向水平杆上，等间距布置，间距不不小于400mm。横向水平杆必须设置在主节点处，用直角扣件扣接，严禁拆除。主节点处的直角扣件中心距离不得大与150mm。横向水平杆距离墙0.2米，另一端伸出牵杆外边为5-20cm。横向水平杆两端采用直角扣件固定在纵向水平杆上。3 .脚手板本工程脚手板采用竹笆脚手板，脚手板按其主竹筋垂直于纵向水平杆方向铺设，并采用对接平铺，四个角应用直径1.2mm的镀锌铁丝固定在纵向水平杆上，其接头必须支在横向水平杆上，搭接长度应不小于200mm,伸出横向水平杆的长度不不不小于100mm。4 .连墙件本工程外墙脚手架连墙件采用IOmm钢筋预埋在主体构造内，与脚手管横管焊接连接。为保证脚手架的稳定性，一般规定脚手架立面每水平方向从底排开始每1 .6米，垂直方向每3.6米设一种拉接点。水平方向5.4米设一种拉节点。因首排拉结采用预埋钢筋影响构造柱漏浆，导致碎蜂窟麻面，故脚手架首排拉结采用M16膨胀螺栓硬拉结（详见硬拉结详图），计算硬拉结连接件与脚手架和主体构造的连接强度：Nt<NvcNt=I.4HILlW=I.4*1.8*12*0.3=9.072KN<Nvc=l9.02KN,满足抗拉期待规定。5 .剪刀撑剪刀撑每隔水平向不不不小于8米设一副，剪刀撑搭接长度不小于等于100crn,并采用二只万向扣件锁紧。剪刀撑与地面的倾角大体为45度，并在外侧立面的两端各设置一道剪刀撑，应由底至顶持续设置。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离应不不小于150mm。6 .脚手架基础脚手底部设置IOomm厚C20混凝土垫层，内配8Q200钢筋，在垫层上28#楼铺设10#槽钢；24#、26#、27#、29#、30#、31#铺设二八木料。二八木料板长度不不不小于二跨，铺设前必须弹线定位。屋面上搭设的脚手底部需垫二八木料。7 .脚手架搭设搭设前单位工程负责人按组织设计规定向搭设人员进行技术交底，并对钢管、扣件、脚手板等进行验收，不合格的产品不得使用。开始搭设置杆时，应每隔6跨设置一根抛撑，直到连墙件安装完毕后才可拆除。脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步，每搭设完一步脚手，应立杆垂直度、间距、纵向水平杆高度、扣件、脚手板、剪刀撑等多方面进行检查、校正。剪刀撑应随立杆、纵横向水平杆同步搭设。扣件的规格必须与钢管外径相似，螺栓拧紧扭力矩不应不不小于40N*m,且不应不小于65N*m0对接扣件时开口应朝上或朝内。作业层、斜道的）栏杆和挡脚板均搭设在外立杆内侧，上栏杆上皮高度为1.2m,挡脚板高度不应不不小于180mm,中栏杆居中。脚手架外立面规定用密目网与挡笆结合后全封闭。在搭设阶段，地面应设置警戒线，保证行人安全。脚手架四角应有接地保护装置。脚手架搭设完毕后应由安所有门负责验收，验收合格挂牌后才能使用。8 .脚手架的使用验收合格后，在使用中应有专人负责保养。脚手架的构造阶段活荷载为300Kgm2,装饰阶段活荷载为200Kgm2,并只容许二排同步施工。9 .脚手架的拆除脚手架拆除前必须对扣件连接、连墙件、支撑体系等进行全面检查，对施工班组进行安全技术交底。清除脚手架和地面上的杂物和障碍物。脚手架拆除时应由上至下逐层进行，连墙件必须同脚手架逐层拆除，分段拆除高差不应不小于2步（3.6m）。当脚手架拆除至最终一根立杆高度时,应设临时抛撑加固。10 .防雷接地本工程防雷接地均使用25mm2R¾电线，埋深至少2米，设置在脚手架4个角。11 .文明工地规定因本工程是灾后都江堰援建工程，故内外脚手架文明施工有如下规定：脚手架外侧用新的密目网封闭；外排脚手管刷黄油漆；脚手架挡脚板刷黄黑两种油漆；并在脚手架上挂安全警示标志。12 .脚手架安全技术措施：基础：脚手架底脚必须牢固。选材：搭设前严格筛选所用材料。钢管、扣件、角铁、螺栓、竹笆等质量均应符合规范规定。不得采用严重锈蚀、薄壁、弯曲、有裂缝的杆件；不得采用严重锈蚀、变形、脆裂、滑丝的扣件；不得采用枯脆、单径、破损、散边的竹片作底笆。搭设：(1)严格按搭设次序搭设脚手架：立柱一横楞一牵钢一搁栅一剪刀撑f脚手笆f栏杆(2)脚手架步距1800mm,立杆纵距不超过1800mm；横楞里立杆离墙面不不小于10cm,外端挑出不不小于25cmo(3)底步立柱采用不一样长度的钢管参差布置，使相邻两立杆上部接头错开。(4)脚手架每步搁栅应满铺脚手竹笆，相邻脚手笆应重叠搁置，且每隔每隔4步在内立杆与墙面间铺统长安全底笆作隔排，底笆下应加两根搁栅与挑出横楞扎牢，底笆与搁栅绑牢，每笆不少于4点。(5)严格按施组设置剪刀撑。剪刀撑与地面成45°到60°,自下而上循序持续设置。剪刀撑接长采用搭接，搭接长度不不不小于1000mm,且不少于2个扣件紧固，不得采用对接扣件。(6)严格按规定规定设置拉结点。使用：(1)搭设竣工后，应组织专业人员进行检查，验收合格后方可投入使用，并在使用过程中应有专人管理，负责检查、保修工作。(2)严格控制施工荷载：构造施工不超过3kNm2,装饰施工时不超过2kNm2,只容许两层脚手同步施工，不准超载。(3)严禁在脚手架上堆放模板、木料和施工多出物料。(4)严禁在脚手架上拉缆风和设置起重把杆或搭(挂)平台。(5)施工过程中，任何人不得私自搭(拆)脚手，不得私自拆除拉结点。拆除：(1)设置警戒区，并指派专人负责警戒。(2)脚手架拆除前，应全面检查加固，并将其上的留存材料、杂物等清除洁净。(3)拆除必须按搭设的逆次序进行，做到一步一清，严禁上下同步拆除,严禁高处抛物。(4)拆下的杆件、零配件运至地面时，应分类归堆、妥善保管。其他注意事项：(1)搭(拆)脚手架必须由经安全技术教育的架子工承担，架子工持证上岗，并定期进行体格检查，凡患有高血压、心脏病等不适应高空作业者，不得上脚手架操作。(2)脚手架登高扶梯在脚手架外侧单独设置，并应与脚手架连接，严禁在脚手架等处攀登上下。(3)施工现场带电线路如无可靠的安全措施一律不准通过脚
