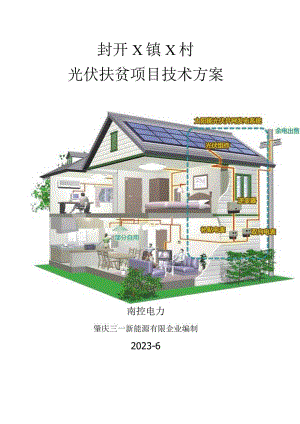

封开X镇X村光伏扶贫项目技术方案南控电力肇庆三一新能源有限企业编制2023-6一 .光伏发电简介3二 .项目概况4三 .设计根据5四 .方案设计6五 .投资收益计算14六 .售后服务15七 .结论15八 .附件：南控电力集团光伏扶贫部分项目案例16一、光伏发电简介光伏发电系统由太阳能电池板、并网光伏逆变器、光伏电表、配电箱、监控系统等构成。太阳能电池板吸取太阳光并产生直流电，然后经光伏逆变器转化为交流电，既可供顾客直接使用，余电卖给电网，也可以直接全额卖给电网，获得卖电收益。光伏电表和监控系统则实时监测和记录发电状况，让顾客对发电量做到心中有数，童叟无欺。光伏发电系统具有如下特点： 安全稳定，故障率极低，使用寿命至少为25年 安装完毕后，运行维护简朴，易操作 运用闲置屋顶盈利，变废为宝 为屋顶遮阳，可减少室内温度5。以上，减少空调使用量 缓和水泥屋顶老化，延长屋顶使用寿命 零污染，零排放，纯绿色能源，增进节能减排 无噪音，无辐射，且自带防雷保护，无触电风险3二、项目概况肇庆市属于全广东太阳能资源中等地区，水平面年均辐照121IkWh/H?,15度斜面下辐照1276kwhm2,封开县空气清洁，雨水较多，光伏发电效率高，非常适合“自发自用，余电上网”时国家分布式光伏政策，发电收益稳定。建设地点：封开县X镇X村装机容量：X村委：IOkW（本装机容量为初步设计方案，最终以实际施工为准）114115116oa2221。江JanMnQ嘴窿江口ZJarmn-广东省太阳能分布图Sotef-EAergy OetrItxrUon OaWinS of Guangdong Province阳山。佛冈FoQiro。广宁GUangnnO。广州Guong2f*c<j上川岛） ShanodmandBO-a*UanpnQMaUtanHyanM 14 Shantt4三、设计根据1 .光伏系统根据现行国家设计原则：GBT9535-1998地面用晶体硅光伏组件设计鉴定和定型；GBT19939-2023光伏系统并网技术规定；GB50054-2023低压配电设计规范；GB50057-2023建筑物防雷设计规范；SJ/T11209-1999光伏器件第6部分：原则太阳电池组件B规定10J908-5建筑太阳能光伏系统设计与安装；2 .构造系统根据现行国家建筑构造荷载规范，肇庆处在广东台风区域，光伏构造设计原则根据，应至少可抗10级台风：GB50009-2023建筑构造荷载规范GB50017-2023钢构造设计规范GB50661-2023钢构造焊接规范3 .气象条件：根据MeteonOnn光伏专业设计软件，封开县是广东太阳能资源最丰富地区之一，封开日均幅照度3.32kWhm7d:广东省太阳能分布图Sctec&wsyDi8tr1tj6onOawinofGorgdcr)Province四、方案设计1.电气系统小型分布式光伏系统，采用分散组串发电逆变模块（3kW-20kW）,根据现场勘查尺寸，通过软件阴影分析，保证布局合理性，实现整年发电量最佳，项目收益最大化。太阳能电池板，经逆变器后接入交流防雷配电箱和光伏总表（供电局免费更换），并接入顾客已经有交流配电柜实现并网。专业阴影分析光伏系统拓扑图原则模块化设计：安装灵活快捷。安装过程，不产生任何粉层、噪音等，施工对周围环境完全不产生污染。环境保护零污染：分布式屋顶光伏电站，所发电能就近并网消纳，防止电网损耗，以实现电能运用的最大化。同步光伏电站发电过程完全运用可再生清洁太阳能，不消耗其他任何燃料，运行完全无噪音，无光线反射，不产生任何粉尘、废气等污染物物质，完全实现零排放、零污染。系统运行安全、稳定：光伏发电系统使用运行具有光伏反接、过负荷、欠压、过温保护，相间短路、单相接地短路保护，防孤岛以及防雷等全方位保护功能。发电过程无任何污染、无任何辐射。构造安全可靠：充足结合当地气候特性，光伏组件安装支架、基础等构造设计强能抵御当地50年一遇大风。光伏组件均通过冰雹、跌落测试，均布承载可达3600Pa0光伏系统的运用在对屋顶起到一定B¾隔热保护作用，减低室内温升、增长屋顶的使用年限。能有效09减少建筑能耗，实现额外时建筑节能。2 .构造系统封开县地处在低风压区域，根据建筑荷载规范50年一遇基本风压0.35kNm2,基本风速23ms,系统强度至少可抗10级风。项目采用配重式钢构造支架，通过钢构造有限元分析设计软件，满足使用25年规定3 .监控系统本系统的监控系统将对整个系统内的逆变器及智能计量电表进行统一监测，以得到整个系统0运行状态和数据输出，实时分析数据，顾客可在电脑和移动设备（APP）上进行监控查看。监控软件可以实时显示电站的目前发电总功率、日发电量、累积总发电量及每天发电功率曲线图，节能环境保护奉献，此外监控系统能存储数据、运行事件、警告、故障信息等，以备维护人员后来查询记录。84 .光伏系统仿真设计采用全球最权威光伏设计软件PVSySt和气象数据库Meteonorm7.1进行系统设计和发电量仿真，细化分析系统每项指标，保证系统性能效率和经济效益最优化。5 .系统容量及设备阐明项目拟以采用标称峰值功率290W单晶硅光伏组件，项目装机容量如下表:装机容量记录表安装地点电池板数量装机容量(kWp)X镇X村35块10.15kWp重要设备清单重要设备清单序号名称规格数量1太阳能电池板单晶硅290WP35块2并网逆变器IOkW1台3光伏支架热镀锌钢遮阳棚1批4电缆直流电缆/交流电缆1批5监控系统WIFI/GPS数据传播1套6配电箱不锈钢配电箱1套7双向电表由电网部门提供1套注明：设备数量及型号根据最终设计为准6 .设备参数组件参数HyProsp295s-20wewssuntechzSTP290S-20WewBeunlimitedSTP285S-20Wew电学性能scSTP295S-20/WewSTP290S-20/WewSTP285S-20/WewSk值功率(Pmax)295W290W285W最传工作电区(Vmp)313V31.7V316V最任工作电流(Inp)9.28A9.15A9.02A开路电压(Voc)400V39.8V39V短路电流(Itc)9.62A955A9.48A娼件转换效率1&1%17%17.5%爆件工作温度40C+8SX最大系统电压100OVDC(IEO景大事联保险代电流等级20A功率公差(y+swSICNUlMC"r>vns«»*c15侵网3W6IfSeCH7X雌硬I；侵6*M公检*在，m电流-电压&功率-电压曲战图(295S20)NOCTSTP295S-20/WewSTP290S-20/WewSTP285S-20/WewNoCTi«值功率(Pnax)2169W214.7W210W景佳工作电压(Vhp)29.7V294V28.9V最佳工作电流(11p)7.31A7.25A7.27A开路电压(Voc)36SV36.7V36.4V一路电流(Isc)7.79A7.73A7.67AcrM(wwUWSA30'C&RAW，(»«>AAAWCne:6024«融1II9管K京公，到A温度特性标称电池工作温度(NOCT)4S±2,C就位功率;用ax)温度系依-o%c开路电II(Voc)温度乐敷-M*rC短路电流(Isc)谡度灰敷0.060%ZaC产品规格现光环戏下的优算长双:在隔JR,1力2OgnlalII5.25'。的聂件下,Ia件H畏效率Iu活到5TC(180R/M柒?，下、惶我家的XK信息栏太阳能电池电晶硅156.75X15675*米(每寸)电池与，60(6x10)蛔件尺寸1640x992X35亳米(64.639.1X1.4英寸)Al1&2千克(40.1磅)前菠漓31亳米(0.13英寸)钢化破墙边框就化铝合金接战点IP68标*(3个旁路二极管)总出电揽UV(2Pfgl16912007)4.0平方亳米(0.006平方英寸),定称长度()1000*米(39.4英寸)g(+)Iooo毫米(39.4荚寸)连接器MC4匹配连接器包爰信息包奘20尺标柜40尺高柜片/托盘3030托盘/集爰箱628片/集装箱180»40CCopyTight2016SuntechPowefwwwsuntech-powefromCN-STP-Wew-NOLO1-Rev2016逆变器参数Growatt 33000TL3-S / 40000TL3-S4OO00TL3-S效率曲箍Iflww Mnov技术特征最高直流输入电压IoOOV宽输入电压范图，长发电时间最高效率98.8%,欧洲效率98.4%内置直流开关，无变压器设计多路MPPT技术，多路组串并联淄智能组审检测，方便组事故障定位业界最高防雷等级，内置交直流防雷模块支持交流供电，可选交流开关可选组串熔丝保护顺PiD模块/AFCI模块用户友好，安装筒单，质保完善零电压穿越，满足电网接入要求最大浦入功率最大瑜入电压启动电压瞅定电压他入电压范用MPPT满羲工作电压池围MPPTKB/每器MPPT大并联组率数每路MPPT大0入电流RB每珞组串最大0人电流36300W1000V250V580V200V-1000V480V-800V2M36A/36A12A44000W1000V250V695V200V-1000V570V-800V2/436A736A12A整出数据（交流）虢定险出功率33kW40kW最大就出祝在功率33kVA40kVA熊定的出电压230V/400V,3W+N+PE277V/480V.3W+PE虢定帕出频率5060Hz50/60Hz最大喻出电流48A48A功率因数0.8超前一0.8滞后0.8超前10.8滞后THDi<3%<3%«率箧大效率98.8%98.8%欧洲效率98.4%98.4%MPPT效率99.5%99.5%设务防沪DC极使反接保护yesyes直流Wl入开关yes
