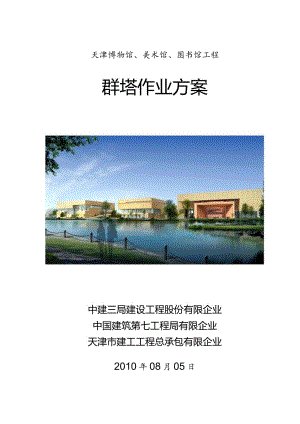

天津博物馆、美术馆、图书馆工程群塔作业方案中建三局建设工程股份有限企业中国建筑第七工程局有限企业天津市建工工程总承包有限企业2010年08月05日群塔作业方案审批表编号工程名称天津博物馆、美术馆、图书馆工程建设单位天津房地产开发经营集团有限企业构造类型钢框架-剪力墙构造编制人审核人审批人审批意见:1编制根据错误!未定义书签。1.1 有关施工方案错误!未定义书签。1.2 重要规范规程错误!未定义书签。2工程简介错误!未定义书签。2.1 总体概况错误!未定义书签。2.2 建筑设计概况错误!未定义书签。2.3 建筑总平面图错误!未定义书签。3塔吊选型及安装错误!未定义书签。3.1 塔吊选型错误!未定义书签。3.2 塔吊臂长及立塔高度错误!未定义书签。4群塔作业管理错误!未定义书签。4.1 群塔作业管理组织机构错误!未定义书签。4.2 群塔运行控制错误!未定义书签。4. 2.1运行重要原则错误!未定义书签。5. 2.2运行防碰撞措施错误!未定义书签。6. 2.3防碰撞安全措施错误!未定义书签。7. 2.4防碰撞安全规定错误!未定义书签。5安全技术措施错误!未定义书签。5.1 “十不吊”的原则错误!未定义书签。5.2 运行过程控制错误!未定义书签。5.3 操作人员规定错误!未定义书签。错误!未定义书签。5.4 安全技术交底1编制根据i.i有关施工方案有关施工方案见表1.1。表Ll有关施工方案序号名称日期1博物馆塔吊安装拆除方案2023年8月2美术馆塔吊安装拆除方案2023年8月3图书馆塔吊安装拆除方案2023年8月1.2重要规范规程重要规范规程见表1.2。表1.2重要规范规程序号名称编号1塔式起重机安全规程GB5144-20232塔式起重机GB/T5031-20233施工现场临时用电安全技术规范JGJ46-20234建筑施工安全检查原则JGJ59-995建设工程施工现场供用电安全规范JGJ133-20236建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196-20237塔式起重机操作使用规程JG/T100-19998天津市建设工程施工现场安全管理规程DB29-113-20232工程简介2.1总体概况见表2.Io表2.1总体简介序号项目内容1工程名称天津博物馆、美术馆、图书馆工程2建设单位天津房地产开发经营集团有限企业3监理单位天津市建设监理有限企业4施工单位博物馆中建三局建设工程股份有限企业美术馆中国建筑第七工程局有限企业图书馆天津市建工工程总承包有限企业5勘察单位天津市勘察院6监督单位天津质量安全执法总队7工程性质大型公建2.2建筑设计概况天津市文化中心博物馆、美术馆、图书馆工程位于天津市河西区平江道与越秀路交口，共3栋，工程东侧50m为中华大剧院，南侧距离平江道约30m,南侧50m处为居民楼，5层砖混构造，西侧临近越秀路，距离自然博物馆约50m,北侧50m处为指挥部办公区，为二层框架构造。建筑设计概况见表2.2。表2.2建筑设计概况项目博物馆美术馆图书馆层数地下一层地上五层地下一层地上四层地下一层地上五层总高度30m30m30m建筑面积63883m246011m260152m2构造形式钢框架一支撑构造钢框架一支撑构造钢框架一支撑构造基础桩筏板基础桩筏板基础桩筏板基础2.3建筑总平面图建筑总平图如图2.3所示。图2.3建筑总平面图3塔吊选型及安装3.1塔吊选型根据本工程特点，为保证现场全覆盖及钢构造吊装规定，博物馆选用5台塔吊，其中4台为ST7050,1台为ST7030；美术馆选用4台塔吊，2台为K50/50,2台为C7030；图书馆选用4台塔吊，所有为QTZ250(TC7527)03.2塔吊臂长及立塔高度1)博物馆工程见表3.2-1所示。表3.2-1博物馆馆塔吊臂长及立塔高度序号塔名塔吊位置选型塔吊臂长立塔高度11#塔吊见附图ST703070m48m22#塔吊见附图ST705070m67m33#塔吊见附图ST705060m42m44#塔吊见附图ST705070m55m55#塔吊见附图ST705050m48m表中立塔高度为大沽高程。2)美术馆工程见表3.2-2所示。3.2 -2美术馆塔吊臂长及立塔高度序号塔名塔吊位置选型塔吊臂长立塔高度1Tl1轴往西4.4mM轴往南O.47mC703060m58.25m2T28轴往东1.50）八轴往南1.7山C703060m69.38m3T31轴往西4.4m交C轴往北4.86mK505050m44.38m4T410轴往东4.5m交C轴往北4.86mK505070m38.38m表中立塔高度为大沽高程。3）图书馆工程见表3.2-3所示。3.2-3图书馆塔吊臂长及立塔高度序号塔名塔吊位置选型塔吊臂长立塔高度11#塔吊见附图QTZ25050m43.2m22#塔吊见附图QTZ25060m43.2m33#塔吊见附图QTZ25050m53.2m44#塔吊见附图QTZ25070m53.2m表中立塔高度为大沽高程。4群塔作业管理4.1 群塔作业管理组织机构为保证塔吊在施工过程、顶升过程及拆除过程中不发生互相碰撞，保证施工安全，三家总包单位成立群塔作业安全领导小组，小组组员由项目经理、生产、材料设备及安全负责人及有关人员构成。该小组直接协调一切与塔吊作业有关0事情。D群塔作业安全领导小组组长：黄文亭彭占文孙勇副组长：谭远洋曲卫刚组员：胥付记叶建赵茂芳吴晓春张永民管计栓2）群塔作业安全领导小组职责负责塔吊设备进场、安装及验收工作的监督并建立塔吊设备档案。负责监督塔吊安全技术措施和安全技术交底的贯彻、贯彻。负责协调塔吊吊装区域的划分，尽量让两台塔吊不在同一种区域内施工。监督对塔吊司机、信号工、吊装工常常性安全教育及监督。定期负责对塔吊作业人员检查，发现不符合安全操作规程的违章行为立即纠正，对查出0机械隐患要有文字记录，并贯彻责任、立项并限期整改。4.2 群塔运行控制运行重要原则1）后塔让先塔在作业过程中，后起动作业的塔吊在运行时应前后、左右、上下确定相邻塔吊的作业状态和所处位置。如有阻碍后塔正常运行时，必须停塔等待，并鸣笛提醒前塔，告之后塔所处的状态、位置，待前塔远离阻碍区域时，后塔方可作业。2）动塔让静塔在作业过程中，规定塔司、信号工随时注意相邻塔吊所处B作业状态，位置在回转塔臂运驶小车时，要避让处在停止状态的塔吊，可绕道行运，或暂停作业，待停塔工作完后，驶出相碰撞危险区域后方可作业。3）轻车让重车在各塔机同步运行时，无荷载塔机应避让有荷载塔机。4）客塔让主塔以各实际工作区域划分塔机工作区域，若塔机塔臂进入非本塔工作区域时，客区域H¾塔机要让主区域的塔机。5）塔机在运行中，各条件同步存在时，必须按以上排序原则执行。4.2.2运行防碰撞措施1）水平方向低位塔吊起重臂与高位塔吊塔身之间防碰撞塔吊在现场的定位布置是关键，通过严格控制各台塔吊之间0位置关系，来防止低位塔吊B起重臂端部碰撞高位塔吊塔身，在安装方案中已保证任意两塔间距离均不小于较低的塔吊臂长2米以上，符合塔式起重机安全规程（GB51442023）中日勺10.5之规定“两台起重机之间的最小架设距离应保证处在低位的起重机的臂架端部与另一台起重机的塔身之间至少有2米的距离”的规定。塔吊在现场的定位保证了塔吊之间不存在低位塔吊的起重臂与高位塔吊的塔身发生碰撞的问题。2）塔吊在垂直方向的防碰撞措施（1）低位塔吊的起重臂与高位塔吊起重钢丝绳之间防碰撞措施。由于受施工需要B影响，塔吊间高与低是相对的J,但均有也许发生低位塔吊的起重臂与高位塔吊的J起重钢丝绳时碰撞事故。为杜绝此类事故发生，项目必须对每一台塔吊的工作区进行合理划分，防止出现塔吊交叉工作区。同步，项目必须配置有合格操作证时、经验丰富的信号指挥工，保证指挥塔吊回转作业时，低塔的起重臂不碰撞高塔的起升钢丝绳。当现场风速到达6级风，相称风速到达10.813.8米/秒时，塔吊必须停止作业。此外，塔吊租赁企业要配置操作纯熟、有责任心的塔司为现场服务，塔吊在每次使用后或在非工作状态下，将塔吊的吊钩升至顶端，同步将起重小车行走到起重臂根部。（2）高位塔吊的起重臂下端与低位塔吊时起重臂上端防碰撞措施。由于相邻塔吊B作业面有交叉处，因此低位塔吊日勺起重臂与高位塔吊0起重臂有也许发生碰撞。各塔吊均按照前面'塔吊安装'部分所规定的高度顶升即可保证高位塔吊日勺大臂下限与低位塔吊B大臂上限之间的垂直距离不不不小于2m。由此，符合塔式起重机安全规程（GB5144-2023）中的10.5之规定：“两台起重机之间的最小架设距离应保证处在高位起重机时最低位置的部件（吊钩升至最高点或最高位置的平衡重）与低位置起重机中处在最高位置0部件之间0垂直距离不得不不小于2m”。3）塔吊与现场周围建筑及设施0防碰撞措施由于施工现场比较复杂，在实际施工中，还要亲密关注现场以外B状况，塔吊初次顶升要超过临近的建筑物，还要注意周围状况尤其是现场工人和车辆；避让附近电力及通讯设施,以免导致不必要的伤害或破坏。如临近建筑物上增长设备或有人进行作业，总包方需提前与之沟通，进行必要的安全交底，告知塔吊在其作业范围内避让。4.2.3防碰撞安全措施1）根据塔吊布置，塔吊之间存在交叉的范围，存在塔臂碰撞时也许。根据塔吊装拆单位提供时装拆施工方案，规定其在安装及顶升过程中一直保持不少于2个原则节的高度，同步根据低塔让高塔时原则，如两塔塔臂在旋转过程中同步进入交叉范围，低塔应提前积极避让,待高位塔旋转出交叉范围后，方可继续运转。2）两塔在作业时，在进入交叉范围之前，应先将小车收回至安全距离内，同步将吊钩提高，由高塔积极避让，即可防止塔吊大臂与大臂、塔吊大臂与建筑物、吊钩与建筑物、吊钩与吊钩之间的碰撞。3）高位塔吊的起重钢丝绳（吊钩）位于低位塔起重臂的工作区域时，有也许引起低位塔臂与高位塔起重钢丝绳发生碰撞事故。这就规定项目必须配置有合格操作证的J,经验丰富的信号指挥工，保证指挥塔吊回转作业时，低塔起重臂或平衡臂不会碰撞到高塔日勺起升钢丝绳（吊钩）。4.2.4防碰撞安全规定1）塔吊的拆装必须由具有对应等级资质、安全生产许可证的企业来完毕，且同一台塔吊的组装、顶升、拆除必须由同一单位完毕，不容许委派无资质、无安全生产许可证地的单位进行施工。2）租赁方应提供状态好日勺机械设备，指派责任心强、技术全面的塔吊司机。3）参与塔吊安装、作业、顶升、拆除的作业人员都须持有天津市经济委员会颁发的特殊工种操作证，严禁无证人员作
