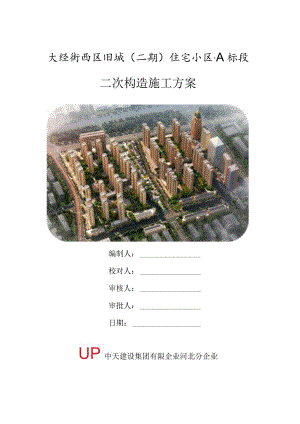

大经街西区旧城（二期）住宅小区A标段二次构造施工方案编制人：校对人：审核人：审批人：日期：UP中天建设集团有限企业河北分企业大经街西区旧城（二期）住宅小区A标段项目部目录1、编制根据错误!未定义书签。2、工程概况错误!未定义书签。1.1 工程简介错误!未定义书签。1.2 二次构造工程概况错误!未定义书签。3 .施工总体安排错误!未定义书签。3.1 总体布署错误!未定义书签。3.2 质量目的错误!未定义书签。3.3 计划工期错误!未定义书签。3.4 现场布置错误!未定义书签。4 .施工准备错误!未定义书签。4.1 机械、工具准备错误!未定义书签。4.2 人员准备错误!未定义书签。4.3 技术准备错误!未定义书签。5 .重要施工措施错误!未定义书签。5.1 施工范围确实定错误!未定义书签。5.2 砌筑施工措施错误!未定义书签。5.4 现浇混凝土构造模板施工措施错误!未定义书签。5.5 脚手架错误!未定义书签。5.6 线管开槽错误!未定义书签。6 .质量原则错误!未定义书签。7 .安全文明施工措施错误!未定义书签。7.1 安全施工措施错误!未定义书签。7.2 文明施工与环境保护措施错误!未定义书签。1、编制根据序号名称编号1建筑工程施工质量验收统一原则GB50300-20232砌体工程施工质量验收规范GB50203-20233加气混凝土砌块墙05J3-44混凝土小型空心砌块墙体建筑构造05J102-15本工程施工图纸6本工程施工组织设计2、工程概况1.1 工程简介序号项目内容1工程名称大经街西区旧城（二期）住宅小区2工程地址石家庄煤市路以北、民生路以南、胜利大街以东，正义街以西3建设单位石家庄中迪房地产开发有限企业4设计单位河北建筑设计研究院有限企业5监理单位河北金正科信建设工程项目管理有限企业6勘察单位石家庄市勘察测绘设计研究院7监督单位石家庄质监站8施工单位中天建设集团有限企业9质量规定合格1.2 二次构造工程概况建筑物±0.000如下采用小型混凝土空心砌块（其构造和技术规定见05J102-1）,±0.000以上采用加气混凝土砌块（其构造和技术规定见05J3-4）,厚度见施工图。后砌填充墙重度不得不小于7.5kNm3,砌块强度等级为MU5,采用DM5混合砂浆砌筑。填充墙均应后砌，并与顶部梁板顶紧砌筑。室外部分地面如下砌体材料采用MU7.5实心砖,DM5水泥砂浆砌筑。设计概况1建筑面积总建筑面积（肝）101946占地面积（行）126902建筑层数地上/地下/1#、2#楼271#、2#楼33#、4#、7#楼333#、4#、7#楼2车库1车库23层高（m）1#、2#Bl3.3B23.4B33.4IF4.02F3.71原则层2.853#Bl3.6B25.0IF3.712F3.15原则层2.854#Bl3.56B25.15IF3.152F3.15原则层2.857#Bl3.6B23.6IF3.712F3.15原则层2.854构造形式钢筋混凝土剪力墙构造体系（商业局部采用框支转换）5二次构造断面尺寸（mm）墙体构造柱墙厚*200芯柱过梁(LO+240*2)*(120或180)压筋带墙厚*1806钢筋类型HPB3006.5、HPB30010、HRB400123 .施工总体安排3.1 总体布署本工程由楼层划分流水段，先上而下独自进行流水作业。3.2 质量目的满足工程的总体质量目的3.3 3计划工期计划工期共177d。其中3#计划工期80d,4#、7#计划工期132d,1#、2#计划工期144d<)3.4 现场布置本工程采用商品DM5混合砂浆和DM5水泥砂浆砌筑。砂浆存储罐和砌块加工厂分别布置于2#楼东南角和3#楼南侧。半成品加工好后用手推车运至施工电梯，经施工电梯运至对应楼层后，再由手推车运至所需部位。4 .施工准备4.1机械、工具准备序号名称单位数量备注1碎、砂浆搅拌机台12电锤台53云石机Zs54电焊机台35台钻台36插入式振动棒台57手推车辆108平板车辆149电锯台210手提式电锯台511冲击钻台512手电钻台313水平尺把2014靠尺把215水准仪台216经纬仪台217激光扫平仪台218磅秤台21 .2人员准备工种数量砌筑工70混凝土工15钢筋工15木工15水暖电安装工25普工204 .3技术准备（1）砌筑前，应认真熟悉图纸，核算门窗洞口位置及洞口位置及洞口尺寸，明确预留位置，算出窗台及过梁顶部标高，熟悉有关构造及材料规定。（2）审核施工图纸，并保证填充墙、门窗洞口的位置、轴线尺寸精确无误，保证圈梁、过梁的标高对的。（3）使用通过校验合格的测量工具。（4）编制专题施工技术交底，作业前对班组做好交底工作。（5）实行样板引路制度，在施工前，应做好样板，经验收后方可大面积施工。（6）对进场原材料采用双向控制，原材料进场时必须附带产品合格证和检测汇报,先经仓库管理员检查合格后，再报试验员做进场复试，检查合格后方可使用。5 .重要施工措施5.1 施工范围确实定建筑物±0.000如下填充内墙采用190、90厚MU5小型混凝土空心砌块；±0.000以上外墙、山墙采用250厚MU5加气混凝土砌块，内墙采用200、100厚MU5加气混凝土砌块采用；砂浆选用DM5混合砂浆。室外部分地面如下砌体材料采用MU7.5实心砖，DM5水泥砂浆砌筑。5.2 砌筑施工措施工艺流程：墙体放线一制备砂浆一砌块排列一铺砂浆一砌块就位一校正一砌块浇水f竖缝灌砂浆f勒缝5.3 墙体放线：砌体施工前，应将基础面或楼层构造面按标高找平，基础墙或楼面打扫洁净，洒水湿润，根据砌筑图弹出第一皮砌块的轴线、砌体边线和洞口线。（2）砂浆拌制：本工程砌筑砂浆采用商品DM5混合砂浆，机械搅拌，搅拌时间不少于L5min°砂浆应随拌随用，搅拌好B砂浆一般必须在34h内用完，严禁使用过夜砂浆；每一楼层或每250?砌体B多种强度等级B砂浆，每台班搅拌机至少作一组试块（每组6块），砂浆材料、配合比变动时，还应制作试块。（3）砌块排列：按砌块排列图在墙体线范围内分块定尺、划线。排列砌块的措施和规定如下：a、砌体在砌筑前，应根据工程设计施工图，结合砌块H品种、规格、绘制砌体砌块的排列图，经审核无误，按图排列砌块。b、排列时尽量采用主规格B砌块，砌体中主规格砌块应占总量B75%80%。c、砌块排列上、下皮应错缝搭砌，搭砌长度一般为：加气砌块搭砌长度不应不不小于砌块长度的1/3,混凝土小型空心砌块搭砌长度不适宜不不小于小砌块长度的1/3,且不应不不小于90mm。竖向通缝不应不小于2皮。d、外墙转角及纵横墙交接处，应将砌块分皮咬槎，交错搭砌，假如不能咬槎时，按设计规定采用其他的构造措施；砌体垂直缝与门窗洞口边线应避开同缝，且不得采用砖镶砌。e、混凝土空心砌块砌体、蒸压加气混凝土砌块水平灰缝、竖直灰缝厚度控制在10mm；混凝土空心砌块砌体水平、垂直灰缝最大不超过12mm；蒸压加气混凝土砌块水平、垂直灰缝最大不超过15mm；不小于30mm的垂直缝，应用C20B¾细石混凝土灌实。f、砌块排列尽量不镶砖或少镶砖，必须镶砖时，应用整砖平砌，且尽量分散，镶砌砖的强度不应不不小于砌块强度等级。g、砌块墙体与构造构件位置有矛盾时，应先满足构件布置。（4）铺砂浆：将搅拌好的J成品砂浆，通过手推车、施工电梯运至砌筑地点，砌块就位前，用大铲进行分块铺灰砌筑。铺灰长度不超过500mm。灰缝饱满度280%。（5）砌块就位与校正：砌筑就位应先远后近、先上后下、先外后内；每层开始时,应从转角处或定位砌块处开始；砌块安装时，砌块应防止偏心，使砌块底面能水平缓慢下落；对准位置，经小撬棒微撬，用托线板挂直、核正为止。填充墙砌至板、梁底往下5cm,待砌体沉实后（一般7天）再用砂浆填实。构造柱顶采用干硬性碎捻实。（6）竖缝灌砂浆：每砌一皮砌块，就位校正后，用砂浆灌垂直缝，随即进行灰缝B勒缝（原浆勾缝），深度一般为35mm。5.4 2.2质量规定（1）砌块墙水平灰缝砂浆应饱满，立缝填塞密实。下砖错缝搭接，搭接长度不不不小于90m11b竖向通缝不超过2皮。接槎处砂浆密实,缝砖平直，接槎处水平灰缝不不小于5mm或有透亮缺陷不得超过5个。拉结筋、构造柱、现浇钢筋混凝土带均应符合设计规定。容许偏差项目项次项目容许偏差(mm)检查措施1轴线位移10经纬仪或拉线尺量检查2垂直度(每层)5用2m托线板检查3表面平整度8用2m靠尺、楔形尺检查4水平灰缝平直度10拉Iom线，尺量检查5门窗洞口±5尺量检查窗口偏移206水平灰缝厚度10±2与皮数杆比较尺量检查7构造柱截面±10尺量检查(2)灰砂砖B¾砌筑规定砖砌宜采用一铲灰、一块砖、一挤揉B¾“三一”砌砖法，砖要砌得横平竖直，灰浆饱满，做到“上跟线，下跟棱，左右相邻要对平”。每砌5皮左右要靠尺检查墙面垂直度和平整度，随时纠正偏差，严禁事后凿墙。5.3现浇混凝土构造的施工措施5.3.1钢筋分项5.3.1.1碎构件的J设置规定(1)砌块墙体构造柱日勺平面位置按建筑图设置，如建筑图未表达时，按如下规定设置：a、纵横墙交接处b、内墙及实墙面外墙每隔3mC、地下室内门窗洞口两侧设芯柱。(2)构造柱断面及配筋a、构造柱断面：墙交接处：墙厚X墙厚；墙中部位置：墙厚X20OnIInb、构造柱配筋：纵筋4312,箍筋6200,构造柱钢筋规定按前述规定采用钢筋，箍筋平直段长度为Iod,且应275mm。构造柱箍筋应在下部60Onlm及上部600mm范围内进行加密，构造柱主筋搭接长度不不不小于60Omnb搭接率为50%,主筋锚入上下梁或板内36d。(3)构造柱连接规定：构造柱底层应由基础留出柱纵筋，上端及以上各层上、下端均应与楼盖梁板连接,即由楼盖留出柱纵筋。(4)门或窗顶标高处应加设钢筋碎过梁，过梁与构造柱、柱连成整体。当未注明时，按下图设置过梁。410(610)洞口籁+480工含/t«O合6(150/(5)拉结筋拉结筋与构造柱、墙、构造柱拉结，沿墙高每50Omm(二皮砖)设置，每道206钢筋，锚入构造柱或抗震墙
