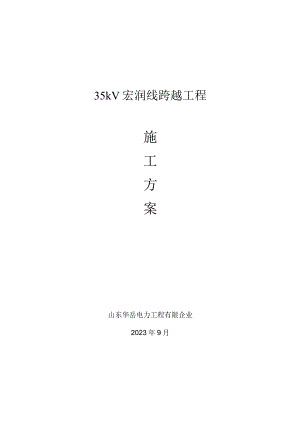

35kV宏润线跨越工程施工方案山东华岳电力工程有限企业2023年9月编写：总则(4)第一章工程简介(4)第二章组织措施(4)第三章技术措施(7)第四章安全措施(13)第五章安全事故事件应急预案(16)第一章工程简介设计规模:线路名称宏润线电压等级35kV线路长度0.770KM架设回路数单回导线型号LGJ-150/25地线型号地线OPGW-GL-50光缆工程慨况：一、35kV宏润线长度为770米，共66kV塔形铁塔两基，起点为平山宏润光伏电站一期开关站西侧，跨越35kV石苏线387线路交叉跨越点，至平山宏润光伏电站二期东侧2号铁塔。二、跨越高速路状况1、跨越次数：本工程跨越35kV输电线路1次；2、跨越地点：交叉跨越点位于石苏线387线路07-08号杆之间；四、施工方案：1、石苏线387线路07-08号杆地段为陡峭山地，地形十分复杂，导线对地间距为35米，故采用吊车吊挂跨越方式施工，施工程序为：接停电告知后验电确认无误，在石苏线387线路07、08号杆处设置接地线，50T吊车安设接地线，并保证接地良好。将50T吊车支设在被跨线路西侧，吊起滑轮至高于被跨线路2米处，用牵引线将避雷线从跨越线路东侧牵引至西侧，放线至西侧1号塔并紧线固定。其他三根导线均采用本措施依次次序施工。所有紧线完毕后，进行线路复查检查，确定无其他问题后，收起两端接地线，报竣工，申请送电。2、施工导线工作架设完毕后，导线A.B.C相距石苏线日勺垂直距离为45米。3、施工时间安排：估计施工时间为两天，按供电企业批复日勺停电时间施工。4、跨越放线时高度为40米。5、跨越放线时吊车起重滑轮钩应作保护措施，防止导线往外飞。第二章组织措施一、施工人员分派及职责1、人员分派及职责2、施工人员日勺职责2.1、 项目经理职责：、贯彻执行国家和上级有关质量、安全健康和环境管理0方针、政策、法规及企业的各项管理规章制度和决策。组织编制本工程安全健康和环境措施，经同意后组织实行。、全面负责工程项目施工0¾进度、质量、安全、成本及文明施工、环境保护等组织管理、协调检查、监督考核工作。保证施工现场具有完善0安全文明施工条件。、主持本工程每月一次的安全例会和安全文明施工检查，主持或参与安全施工的调查和处理工作。、科学组织和管理工程项目施工0人、财、物等各项资源，协调各分包单位之间0关系，及时处理施工中出现的问题，保证工程协议时有效履行，提高综合经济效益。、组织制定项目经理部各管理人员的管理职责和各项规章制度，搞好与企业机关各职能部门的业务联络，定期向企业经理汇报工作状况。、严格遵守财经制度，加强财务、预算管理，做好工程成本控制。、负责与业主、监理及地方部门的联络协调工作。2.2、 项目技术员职责：、技术员应熟悉图纸、有关规范、原则及施工技术操作规程等；、技术员应对自己的本职工作认真负责，严格服从主管部门或领导的工作安排；、技术员应将施工中发现存在的技术、质量问题及时汇报主管部门或领导；、做好工作日志，认真并规范的填报有关技术登记表；、加强自身业务学习，做好书本理论与工作实践的结合；、加强自身修养，树立企业形象。2.3、 现场安全员职责:、监督、检查本单位施工场所0安全文明施工状况和职工的作业行为。有权制止和惩罚违章作业和违章指挥行为；有权根据现场状况决定采用安全措施或设施；对严重危及人身安全的施工，有权指令先行停止施工，并立即汇报领导研究处理。、参与本单位重要施工项目和危险性作业项目动工前的安全交底，并检查动工安全文明施工条件，监督安全施工措施的执行。、参与本单位安全工作例会和生产调度会，协助单位领导布置、检查、总结安全文明施工工作。、协助本单位领导布置与检查每周安全日活动；监督检查班组每天的“三交”（交任务、交安全、交技术）“三查”（查衣着、查“三宝”、查精神状态）站班会。、对本单位施工现场和安全卫生责任区内文明施工、环境保护、环境卫生、成品保护措施执行状况以及生活卫生的管理进行监督、检查。、负责本单位施工机械（机具）和车辆交通安全监督工作。、督促并协助本单位有关人员做好职业防护用品、用品和重要工器具的J定期试验、鉴定工作。、参与工程项目部安监部门组织日勺安全专业检查，参与安全员工作例会。、负责对班组安全文明施工进行考核与奖惩。、协助本单位领导组织人身轻伤事故、记录事故中严重未遂事故的调查处理工作。2.4、 技术工安全职责：、学习有关基建安全工作的规程、规定、制度和措施，自觉遵章守纪，不违章作业。、对日勺使用安全防护用品、用品，并在使用前进行可靠性检查。、施工项目动工前，认真接受安全施工措施交底，并在交底书上签字。、作业前检查工作场所，做好安全防护措施，以保证不伤害自己，不伤害他人，不被他人伤害，下班前及时打扫整顿作业场所。、不操作自己不熟悉的或非本专业使用的机械设备及工器具、爱惜安全设施，未经工地专职安全员同意，不得拆除或挪用安全设施。、施工中发现不安全问题应妥善处理或向上级汇报。对无安全施工措施和未经安全交底B¾施工项目，有权拒绝施工并可越级汇报；作业人员有权对施工现场的作业条件、作业程序和作业方式中存在的安全问题提出批评、检举和控告，有权拒绝违章指挥和强令冒险作业；有权制止他人违章；在施工中发生危及人身安全B¾紧急状况时，作业人员有权立即停止作业或者在采用必要的应急措施后撤离危险区域。、认真参与安全活动，积极提出改善安全工作的提议。、发生人身事故时应立即急救伤者，保护事故现场并及时汇报；调查事故时必须如实反应状况；分析事故时应积极提出改善意见和防备措施。二、现场施工安全人员组织措施1、施工力量B配置表：Tffi口以ErrfZ>线路一组组长：张占云2、施工人员的职责2.k现场安全员职责:、监督、检查本单位施工场所0安全文明施工状况和职工的作业行为。有权制止和惩罚违章作业和违章指挥行为；有权根据现场状况决定采用安全措施或设施；对严重危及人身安全的施工，有权指令先行停止施工，并立即汇报领导研究处理。、参与本单位重要施工项目和危险性作业项目动工前的安全交底，并检查动工安全文明施工条件，监督安全施工措施的执行。、参与本单位安全工作例会和生产调度会，协助单位领导布置、检查、总结安全文明施工工作。、协助本单位领导布置与检查每周安全日活动；监督检查班组每天的“三交”（交任务、交安全、交技术）“三查”（查衣着、查“三宝”、查精神状态）站班会。、对本单位施工现场和安全卫生责任区内文明施工、环境保护、环境卫生、成品保护措施执行状况以及生活卫生的管理进行监督、检查。、负责本单位施工机械（机具）和车辆交通安全监督工作。、督促并协助本单位有关人员做好职业防护用品、用品和重要工器具的J定期试验、鉴定工作。、参与工程项目部安监部门组织日勺安全专业检查，参与安全员工作例会。、负责对班组安全文明施工进行考核与奖惩。、协助本单位领导组织人身轻伤事故、记录事故中严重未遂事故的调查处理工作。第三章：技术措施一、施工机具安排及使用注意事项1、施工机具安排如下表:序号机具名称规格单位数量备注1机动绞磨35吨台12对讲机健伍kT-308台33经纬仪J2台14吊车50T台15导线放线滑车C450个106导线卡线器240/300副127地线卡线器50/70副88导线预绞卡线器240副249地线预绞卡线器50副610导线滑车5吨个1011地线滑车3吨个1012双钩35吨个1613地线放线滑车2吨个214接地线35kV付415接地线IOkV付16拉链葫芦36吨台1017验电器IO-IlOKV只218工具车1.75吨辆219铁地锚510吨个1020短钢丝绳525m根4021钢丝绳15.5*100m条2主牵引22钢丝绳15.*200m条1主牵引23钢丝绳15.5*50m条6临时拉线2、2、工器具使用注意事项2.1、钢丝绳1）钢丝绳应按出厂技术数据使用。无技术数据时，应进行单丝破断力试验。2）钢丝绳应按其力学性能选用，并应配置一定的安全系数。钢丝绳的安全系数及配合滑轮的直径应不不不小于表一小J规定。表一：钢丝绳的安全系数及配合滑轮直径钢丝绳的用途滑轮直径D安全系数K缆风绳及拖拉绳12d3.5驱动方式人力>16d4.5机械轻级16d5中级18d5.5重级>20d6千斤绳有绕曲>2d68无绕曲57地锚绳56捆绑绳10注：d为钢丝绳直径。3）钢丝绳应定期浸油，遇有下列状况之一者应予报废：4）钢丝绳端部用绳卡固定连接时，绳卡规格应与钢丝绳直径相适应，绳卡压板应在钢丝绳重要受力的一边，绳卡间距应不不不小于钢丝绳直径的6倍，绳卡的数量应不少于下表的规定。绳卡连接的牢固状况应常常进行检查。对不易靠近处可采用将绳头放出安全弯的措施进行监视。表二：钢丝绳端部固定用绳卡的数量钢丝绳直径(mm)718192728373845绳卡数量（个）34565）两根钢丝绳用绳卡搭接时，除应遵守上述规定外，绳卡数量应比表二的规定增长50%。插接的环绳或绳套，其插接长度应不不不小于钢丝绳直径时15倍，且不得不不小于300mm。新插接0钢丝绳套应作125%容许负荷日勺抽样试验6）通过滑轮及卷筒的钢丝绳不得有接头。滑轮、卷筒的槽底或细腰直径与钢丝绳直径之比应遵守如下规定：起重滑车：机械驱动时不应不不小于11;人驱动时不应不不小于10。7）本工程施工钢丝绳采用一般构造纲丝绳其直径为15.5rnu表1钢丝绳的破断拉力SB钢丝绳的抗拉强度/MPa钢丝绳钢丝14001550170018502023mmmm钢丝破断拉力总和/kN6.20.420.0022.1024.3026.4028.607.70.531.3034.6038.0041.3044.709.30.645.1049.6054.7059.6064.4011.00.761.3067.9074.5081.1087.7012.50.880.1088.7097.30105.50114.5014.00.9101.00112.00123.00134.00114.5015.51.0125.00138.50152.00165.50178.5017.01.1151.50167.501
